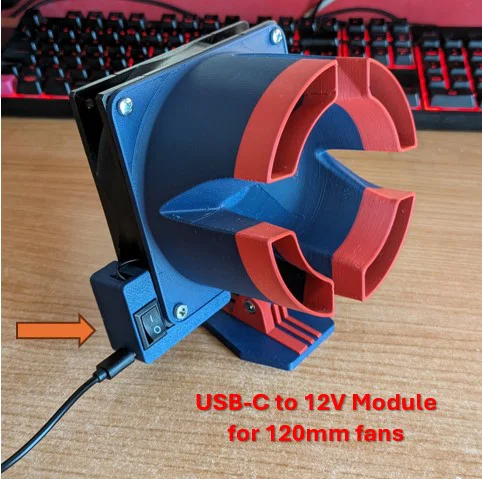

Bộ chuyển USB-C lên 12V cấp nguồn cho quạt 120mm

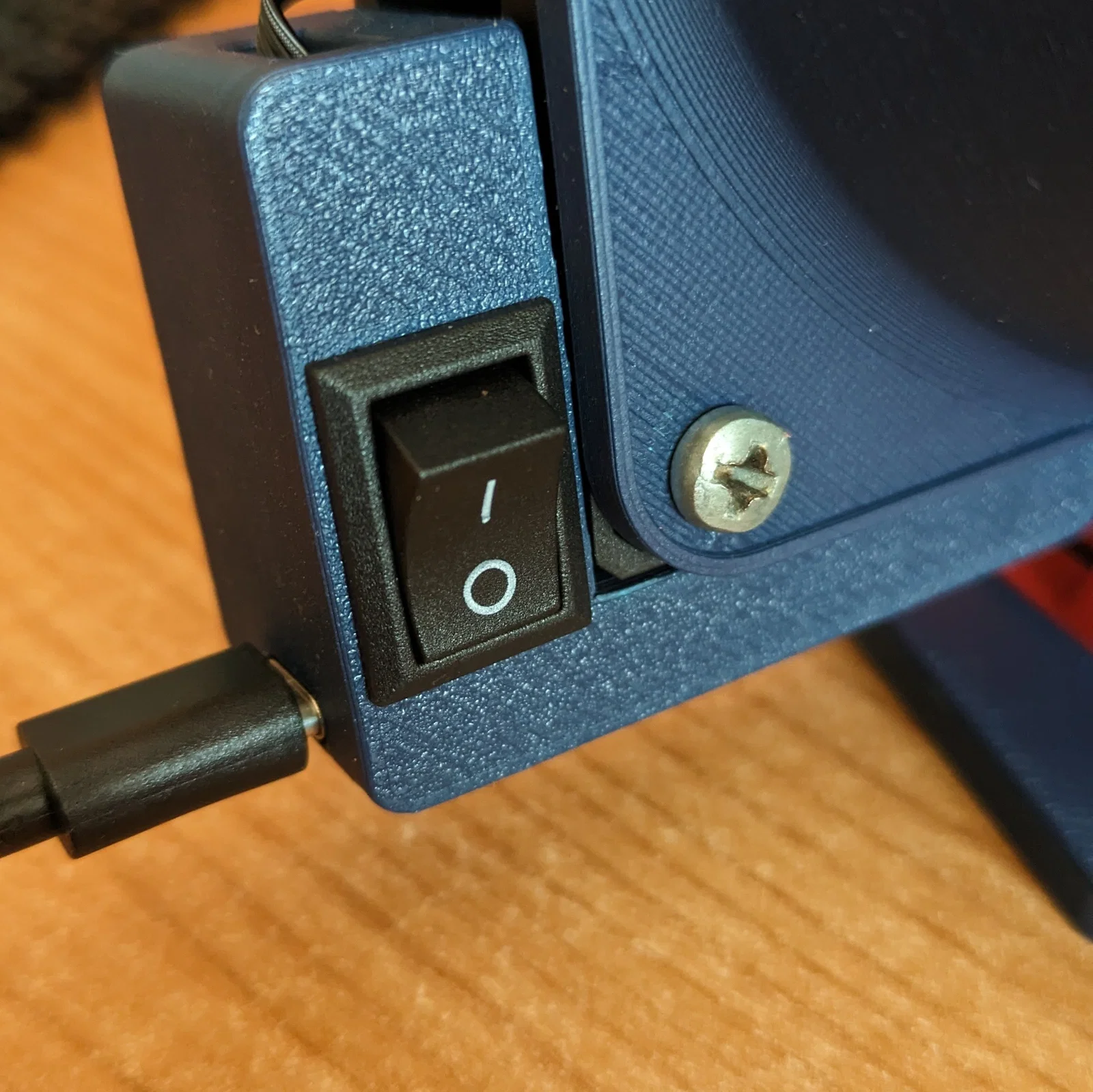

Module chuyển điện áp từ USB-C lên 12V để chạy quạt 120mm. Thân chính hiện thiết kế vừa quạt Arctic 120mm, dùng MT3608 step-up, cổng USB-C female, công tắc và nam châm 6x3mm; cố định cổng bằng keo CA.
Mô tả
Module này chuyển điện áp từ USB-C lên 12V để cấp nguồn cho quạt 120mm.
Phần thân chính hiện thiết kế để vừa với quạt Arctic 120mm.
Phần cứng sử dụng:
Step up converter MT3608: 10PCS MT3608 DC-DC modulo convertitore Step-Up modulo di alimentazione Booster regolabile regolatore di tensione 2A Max 2V-24V a 5/9/12/28V (aliexpress.com)

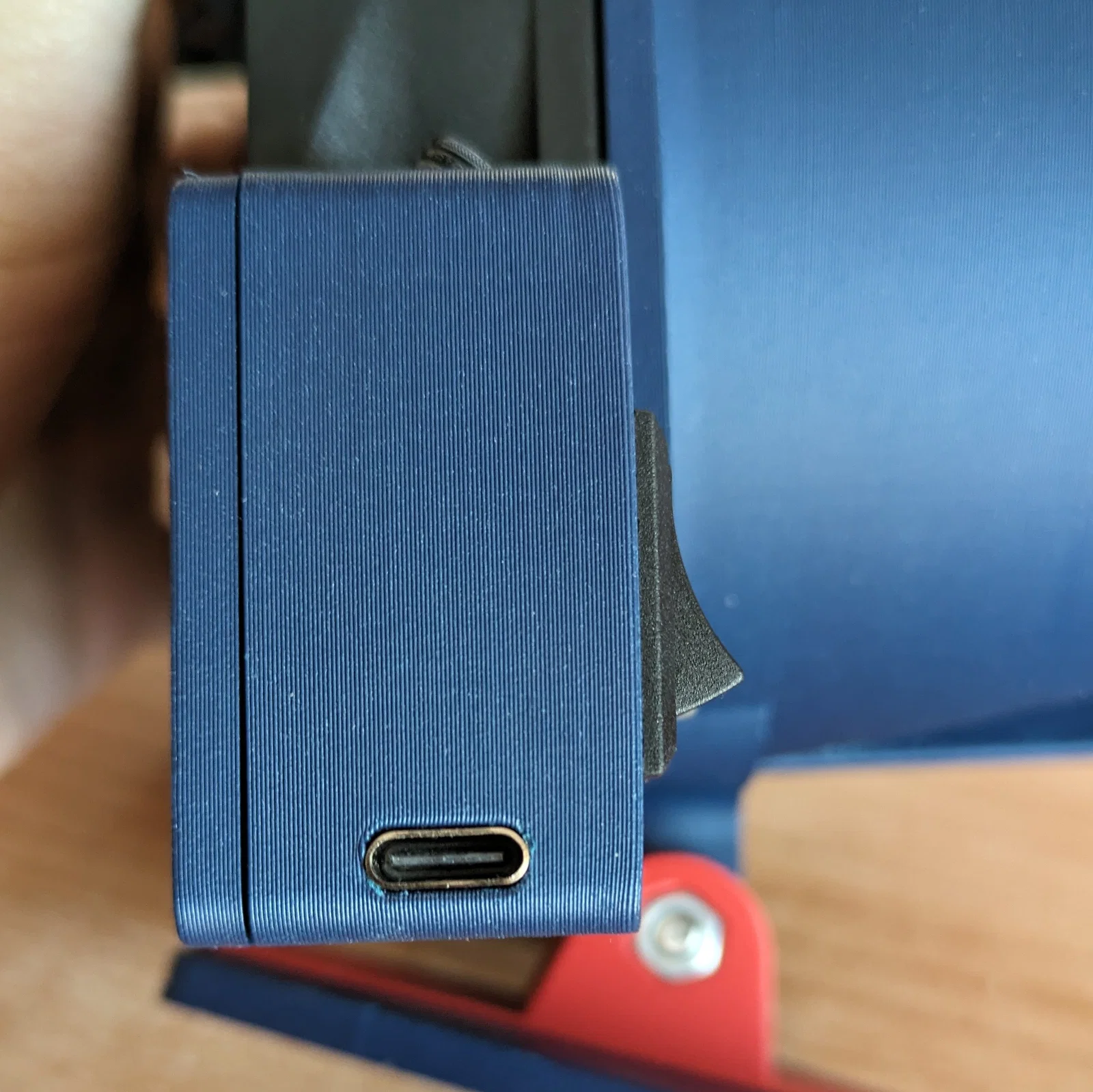

usb-c female: 1-10 pz USB 3.1 tipo C connettore presa femmina a 14 Pin presa attraverso fori PCB 180 schermo verticale USB-C - AliExpress 13
Nam châm tròn 6mmx3mm: 10/50/100/200 pz 6x3 magnete al neodimio 6mm x 3mm N35 NdFeB rotondo Super potente forte permanente magnetico imanes disco 6*3 (aliexpress.com)
Cần keo CA để cố định cổng USB-C vào chi tiết, còn nam châm thì lắp kiểu snap-fit.

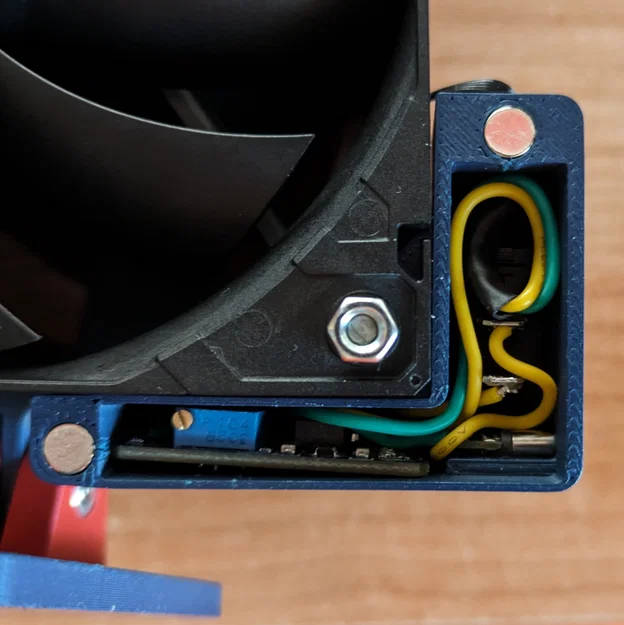

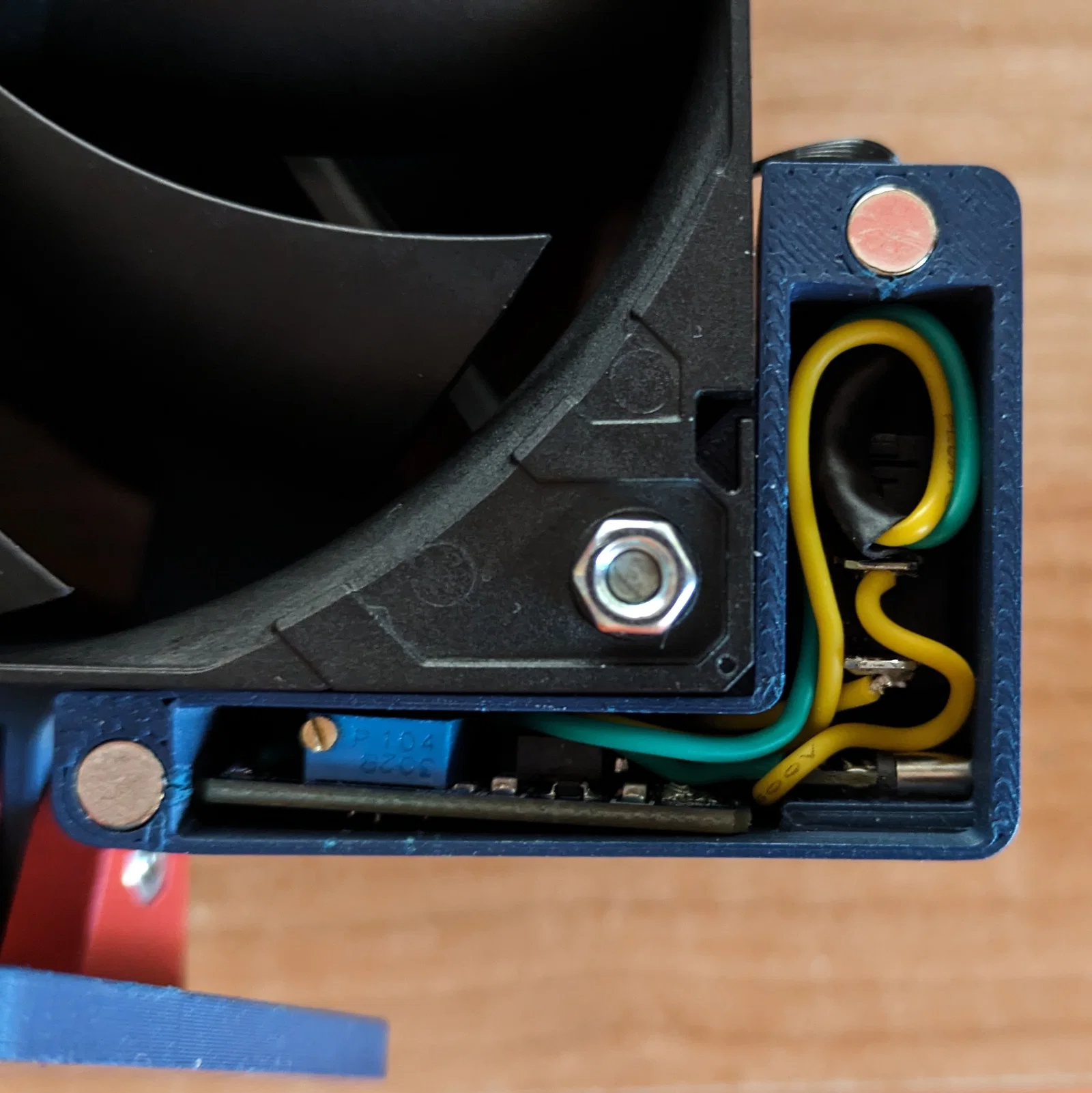

Đi dây:
Các thiết kế khác trong hình:
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
