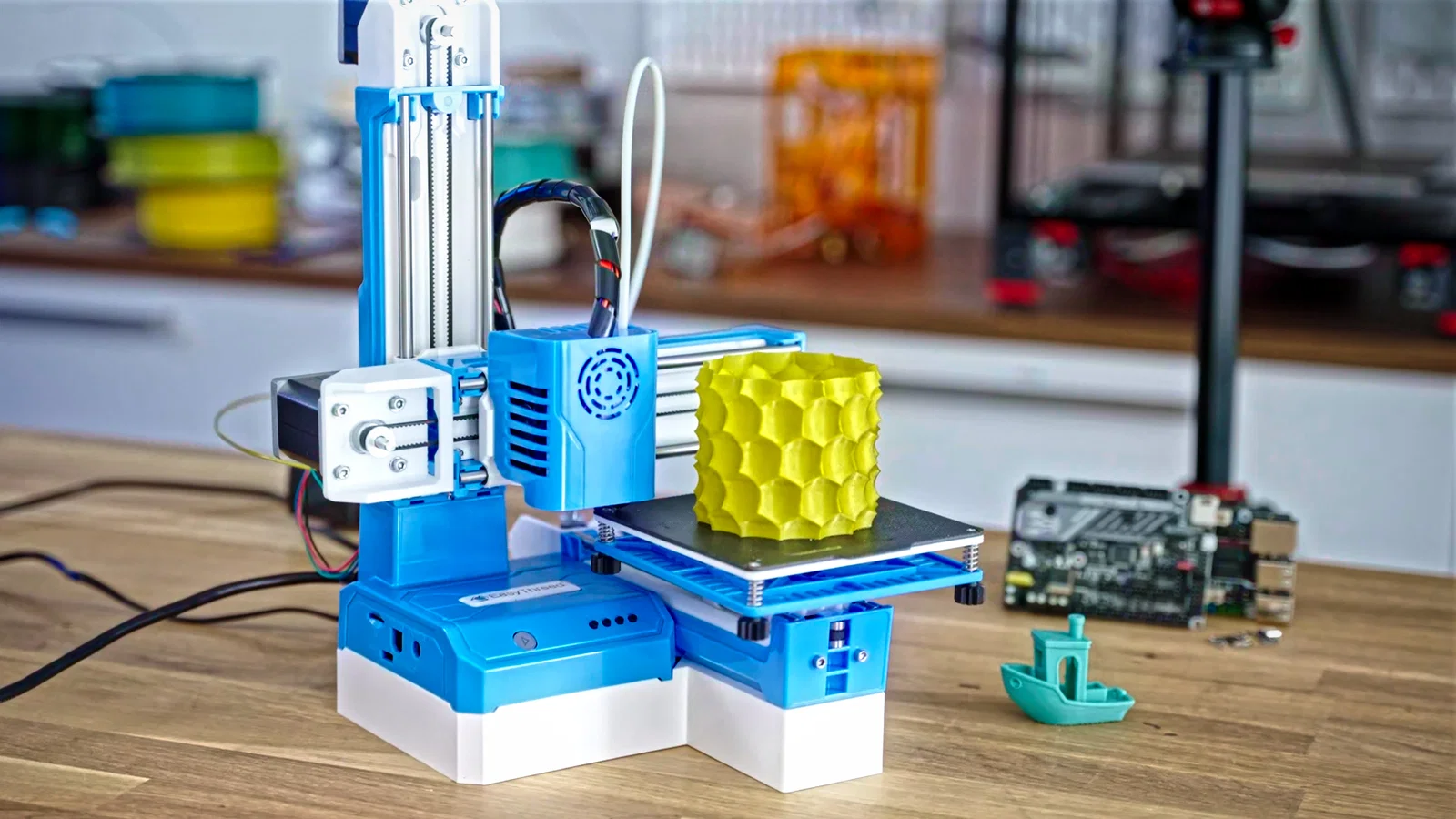

Nâng cấp Easythreed K9 Max Ultra Pro Plus

Đây là bộ sưu tập các chi tiết có thể in và file config cho bản nâng cấp Easythreed K9 như trong video bên dưới. Mình không chắc đây là thứ mình khuyên dùng, nhưng nếu bạn đang muốn thử thách thì… mình cũng không cản đâu.

Shell Insert
Các miếng chèn tăng cứng lắp bên trong cụm linear nguyên bản. Trục X và Y dùng insert tiêu chuẩn, còn trục Z dùng Shell Insert Idler vì vị trí motor bị đổi chỗ. Các chi tiết này cần gắn một M3 insert ở đầu. Bắt bằng vít M3 phù hợp và vít tự ren (self-tapping).

Motor Mount
Cho phép gắn motor Nema14 tiêu chuẩn cho XYZ. Tương tự như trên: XY dùng bản tiêu chuẩn, Z dùng bản Reverse để bắt vào ren M3 của Shell Insert. Mình dùng loại Nema14 dài, nhưng Nema14 nào cũng dùng được.

Drill Guide
Dùng để khoan lỗ clearance ở hai đầu các profile nguyên bản cho vít M3.

Carriage
Giống hệt cho cả ba trục, tương thích với máy nguyên bản chưa mod cũng như máy đã gắn đầy đủ các mod. Cần 4 bạc trượt IGUS (hoặc loại khác) dạng press-fit với kích thước tương thích. Mình dùng GSM-0608-10.

Base Extender
Kê nâng máy để chừa chỗ cho electronics mới và cái motor Nema14 trục Y dài quá mức. Khoan và bắt vít vào trục Y, nhớ canh cho vuông góc, và tận dụng lại các lỗ vít nguyên bản trên đế máy.

Belt splitter
Do motor giờ đặt xa idler hơn nên cần dây đai dài hơn. Miếng splitter này dùng để chẻ đôi dây đai 6mm thường, với lưỡi dao snap blade 18mm tiêu chuẩn. Kẹp trong ê-tô bàn (bench vise).

Các part tải lên hiện không phải cái nào cũng được xoay hướng tối ưu để in. Phần lớn sẽ cần support.

Như thấy trên TV:
