Thay thế khay để ly VW T4 (VW T4 Cup Holder Replacement)
Mẫu thay thế giá/khay để lon, chai, ly cho VW T4. Gắn lên bề mặt rồi gập gọn lại được. In PLA (0.28mm, infill 100%, supports) và lắp bằng hinge; có thể khoan thêm lỗ vít hoặc dán keo.
Mô tả

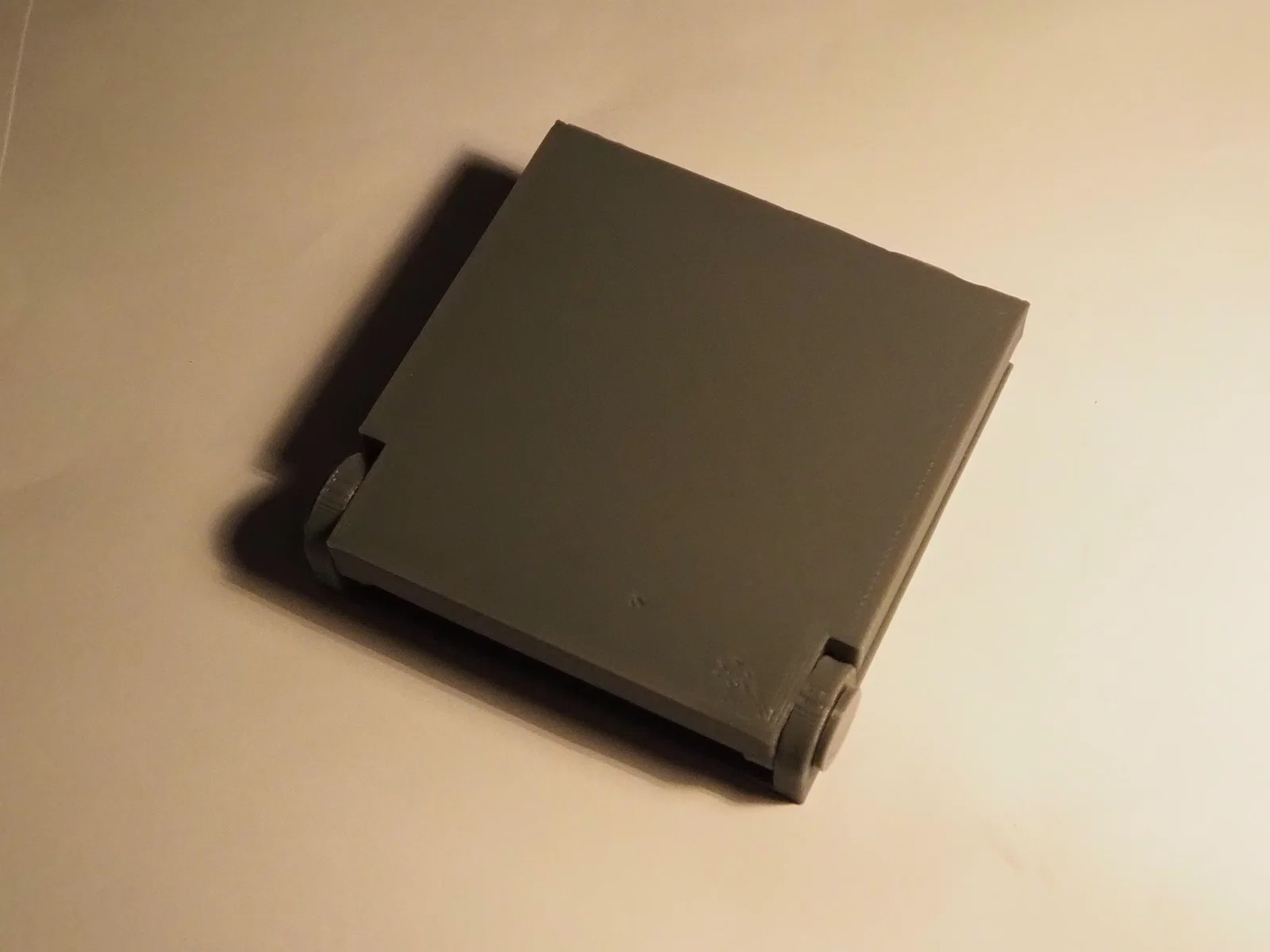

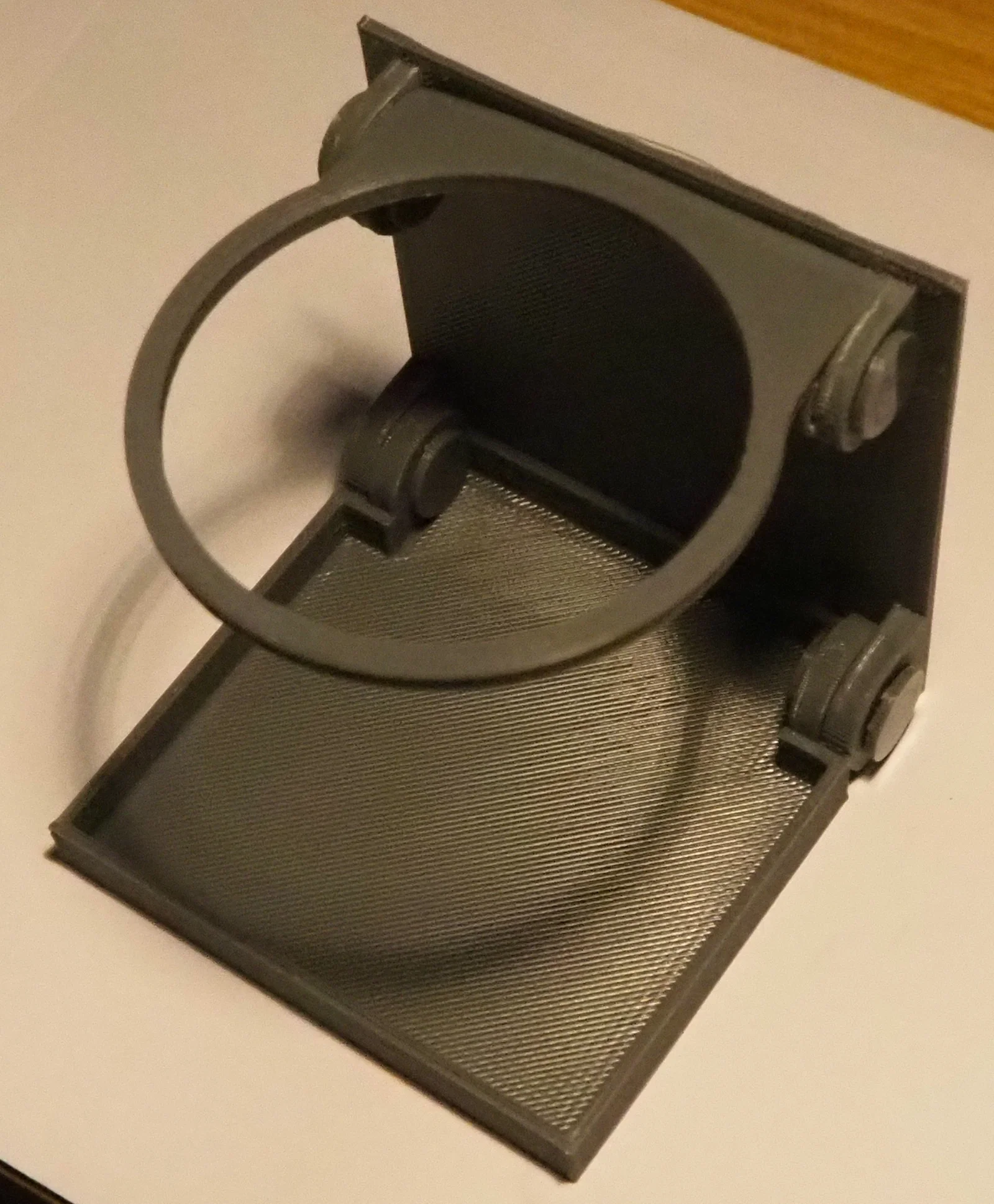

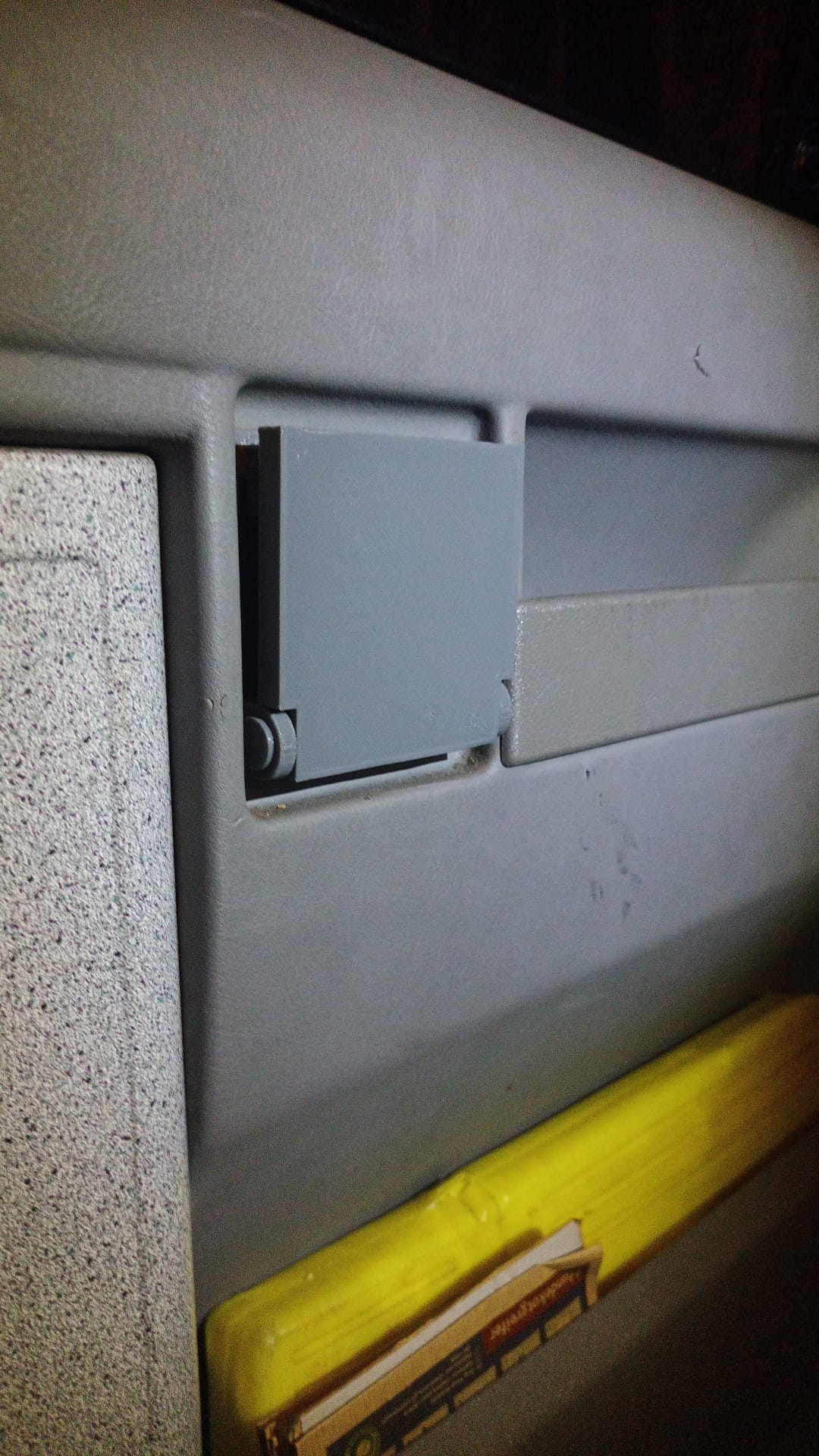

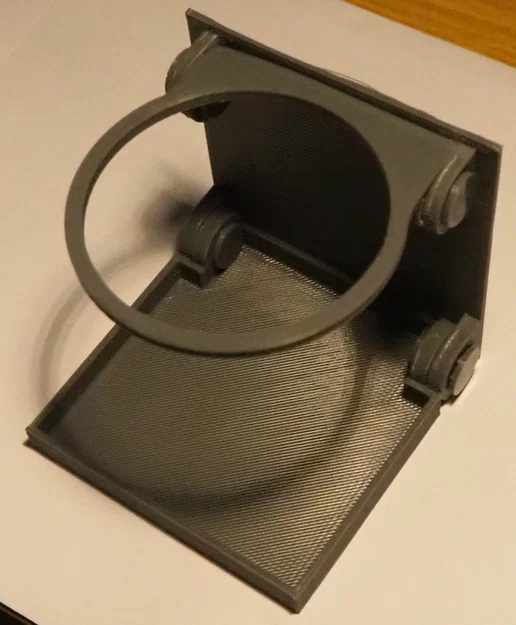

Đây là giá đỡ cho lon, chai và ly. Khi đã gắn lên một bề mặt thì có thể gập lại cho phẳng gọn. Mình không thêm sẵn lỗ bắt vít, nhưng bạn có thể tự thêm theo nhu cầu, είτε là chỉnh trong file trước khi in, hoặc khoan sau bằng mũi khoan nhỏ hay dùng kim nung nóng. Hoặc đơn giản là dán keo cố định.

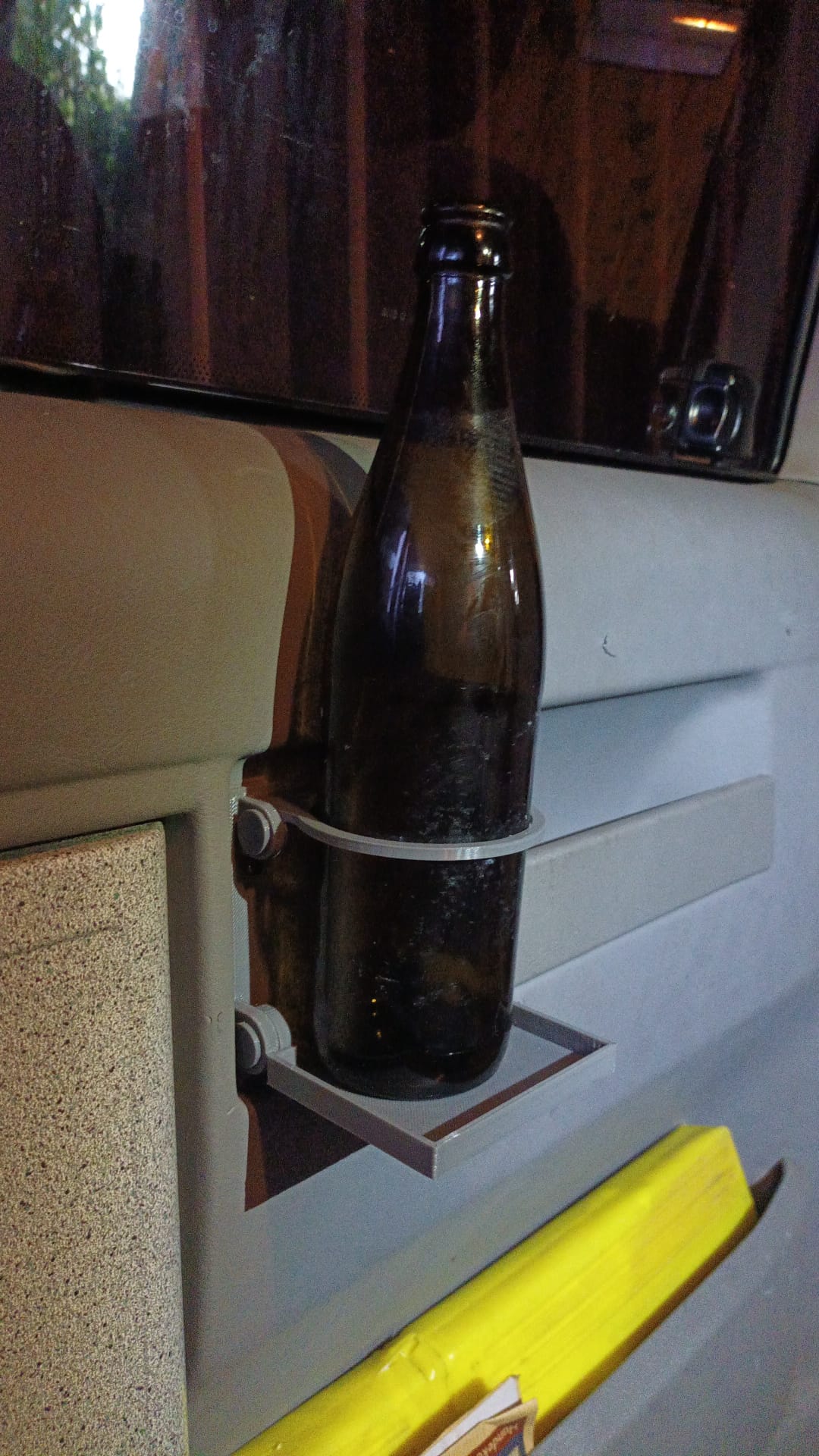

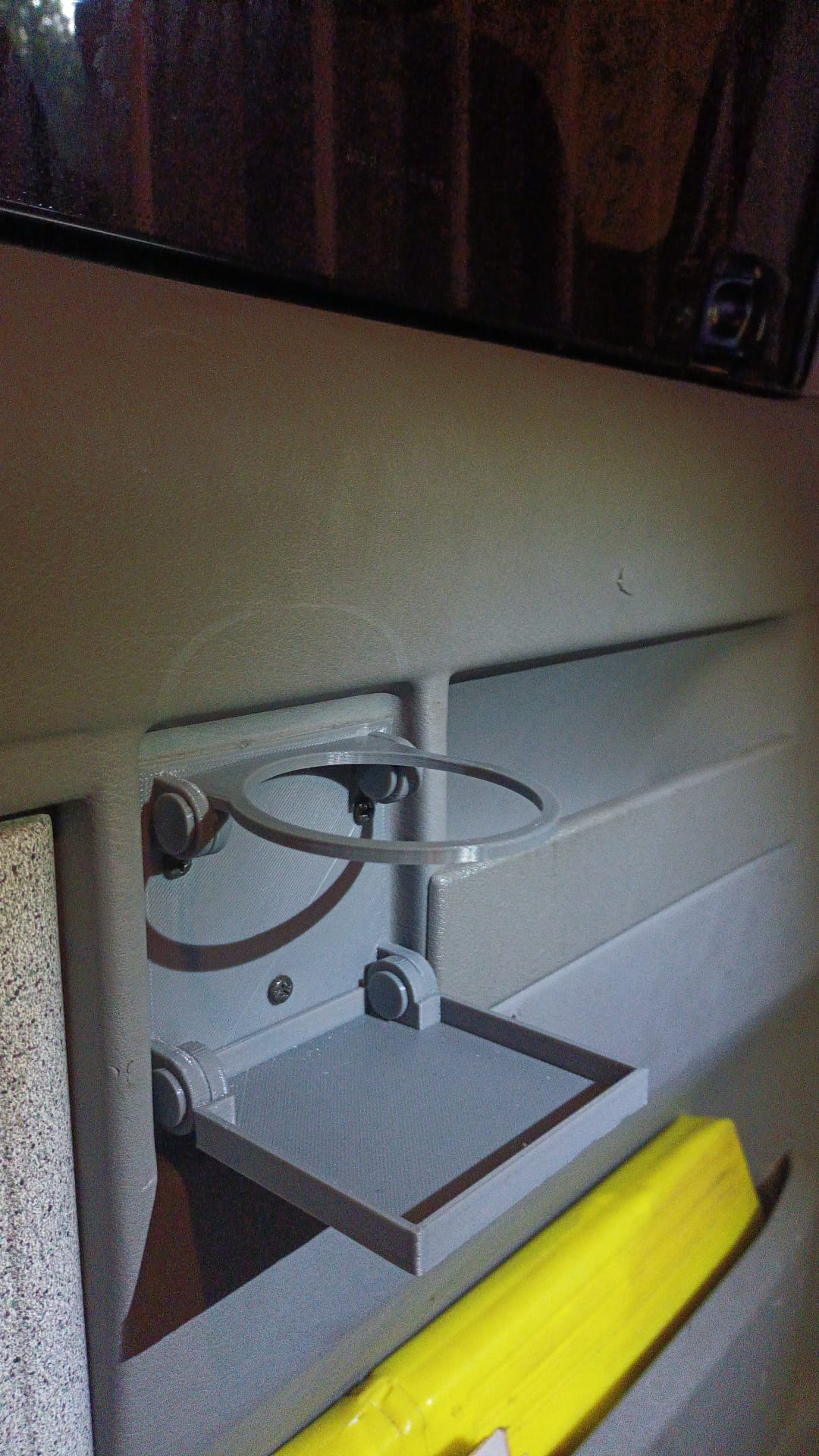

Mình thiết kế cái này để thay thế phần khay/giá để ly bị gãy trên xe bus VW T4, nhưng cũng có thể dùng cho xe khác, gắn lên tường, tủ, bàn hay bất cứ chỗ nào bạn nghĩ ra.
danh sách linh kiện
- 1x BackPlate
- 1x Base
- 1x HolderRing
- 2x HingeOuterFlat
- 2x HingeOuter
- 4x HingeInner
hướng dẫn in
Mình in toàn bộ bằng PLA với layer height 0.28mm, infill 100% và có supports (cho các lỗ).
lắp ráp
Gắn Base và HolderRing vào BackPlate bằng các khớp hinge. Mình dùng các phần hinge “outer” ở phía trong, và các phần hinge “inner” lắp từ phía ngoài (tên outer và inner được đặt theo bản thân khớp hinge). Với mình thì lắp kiểu press fit, dùng kìm ép vào. Nếu của bạn bị lỏng, chấm thêm chút keo là được.
