Gridfinity Base nhẹ, nối bằng clip, parametric, 100+ biến thể

pbone_1683134

pbone_1683134 pbone_1683134

Gridfinity base tối giản, nhẹ, có thể nối dài bằng clip và tạo biến thể bằng python package (build123d). Có nhiều size phổ biến, tuỳ chọn bố trí lỗ vít/nam châm và bản “short” để tiết kiệm filament.

👁️
1.9K
Lượt Xem
❤️
62
Lượt Thích
📥
325
Lượt Tải
Cập Nhật Apr 24, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Một mẫu gridfinity base tối giản, nhẹ. Đây là bản remix của Gridfinity Base - Light Magnetic Connectable Parametric, được làm lại dưới dạng một python package trong build123d.

Mã nguồn có tại https://github.com/PaulBone/gfthingREADME.mds và file README.md ở đó hướng dẫn cách tạo ra nhiều biến thể, gồm kích thước khác nhau và vị trí lỗ bắt vít.

Muốn size nào cũng có

Bản upload này có các size từ 1x1 đến 5x5, đủ mọi tổ hợp chiều ngang và chiều dọc. Nếu mình chưa upload đúng kích thước cho hộc tủ 13x8 của bạn thì cài python package rồi thử lệnh như:

gfbase -o base.step -x 13 -y 8

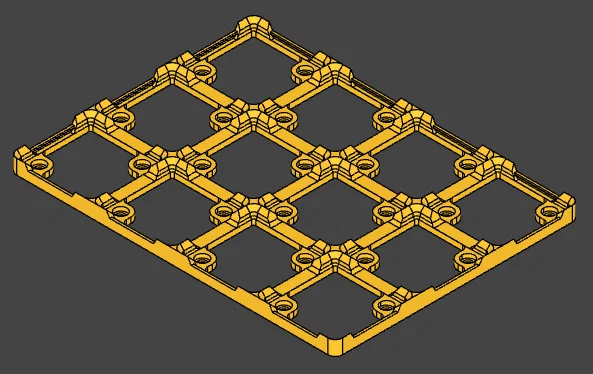

Đây là một base 3x4.

Bản upload này chứa những kích thước phổ biến nhất, nên thường bạn không cần cài chương trình python. Quy ước đặt tên là:

base-XxY-sS.step.
X: số ô theo chiều ngang
Y: số ô theo chiều sâu
S: số lỗ vít trên mỗi ô, hoặc ‘d’ cho kiểu bố trí lỗ vít “drawer”.

Nếu máy in của bạn không in vừa một tấm base quá lớn thì ghép nhiều base lại với nhau bằng clip (xem clips.stl từ Gridfinity Base - Light Magnetic Connectable Parametric )

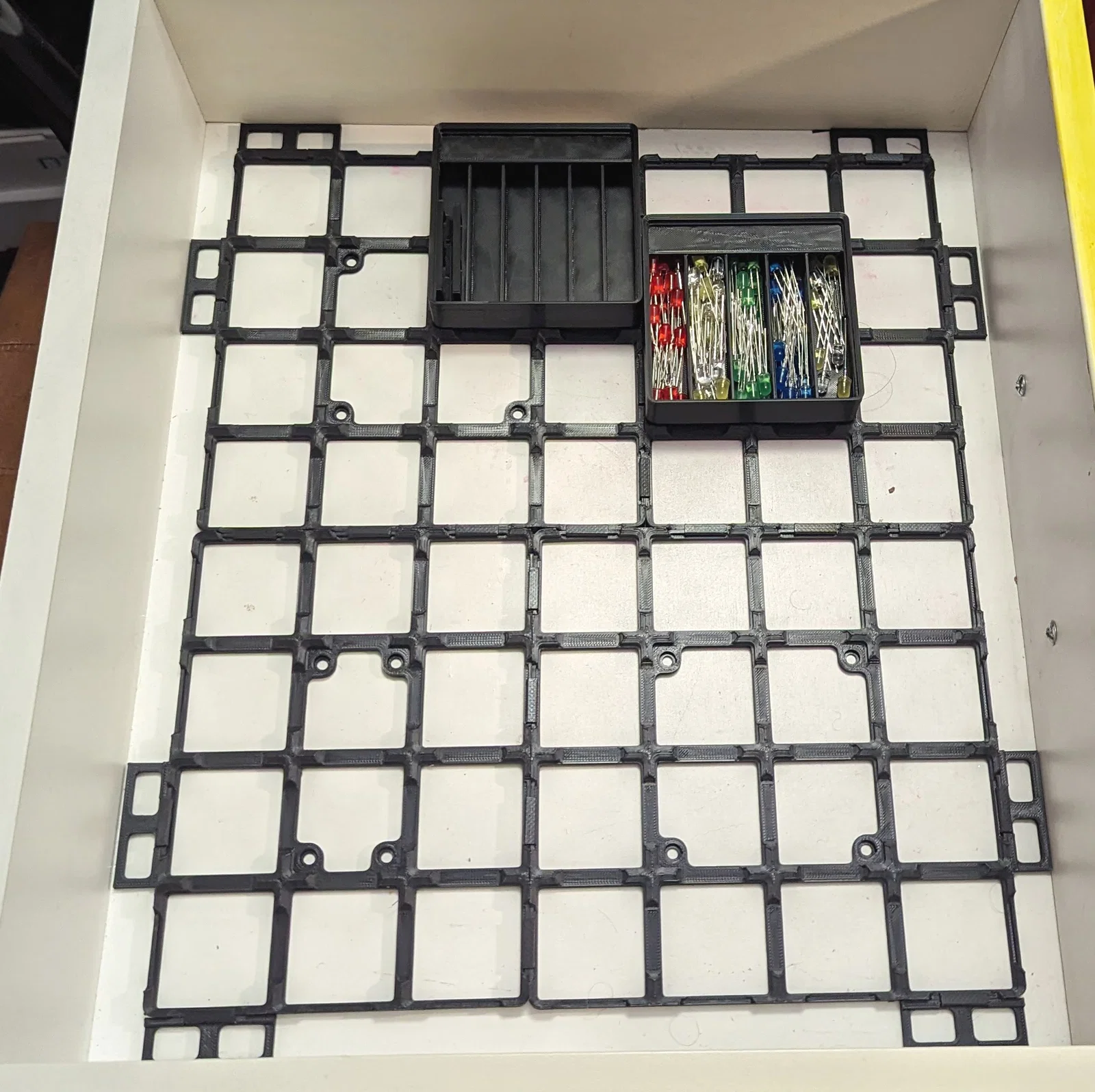

Đây là ngăn kéo của mình với hai base 4x3 và hai base 4x4:

Lỗ vít tuỳ chỉnh được

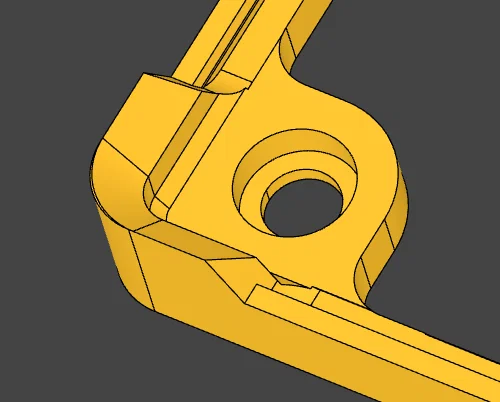

Cụm lỗ vít/nam châm có 3 tham số để điều khiển kích thước (mình đã upload file với thiết lập mặc định ở đây: 4mm cho lỗ vít, 6.2mm cho đường kính nam châm (hoặc counterbore) và độ sâu 2mm cho nam châm/counterbore.

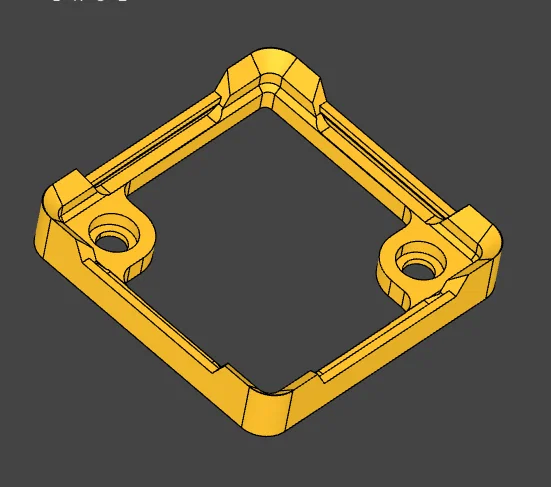

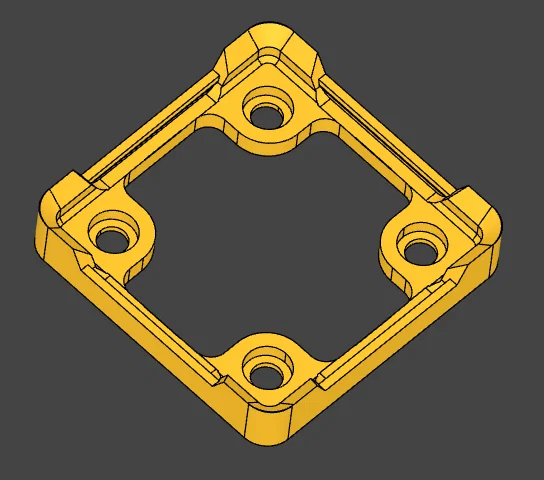

Chọn 4, 2 hoặc 0 vít mỗi ô. Dành cho ai cần nhiều nam châm hoặc muốn tiết kiệm filament.

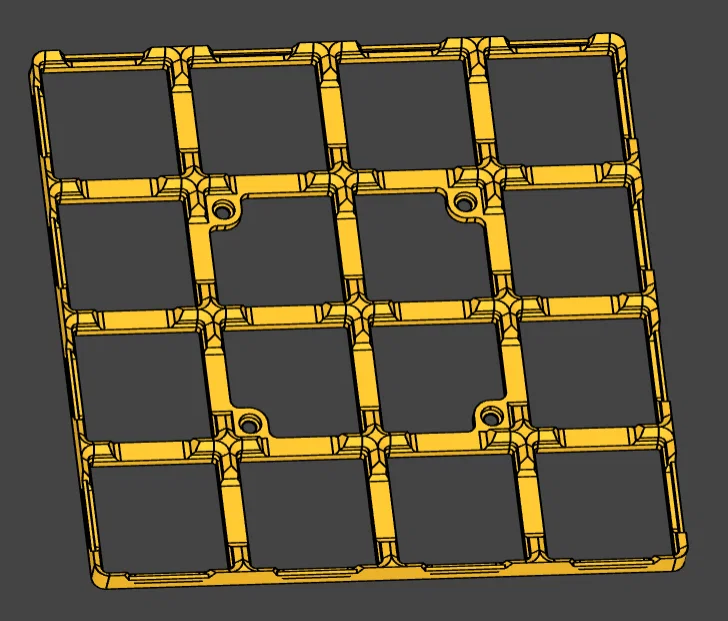

Hoặc chỉ chừa vừa đủ lỗ vít để bắt tấm base xuống đáy ngăn kéo, không hơn. Cách này dùng được với mọi grid từ 3x3 trở lên. Lỗ vít sẽ được đặt gần các góc, vẫn chừa đủ khoảng để mũi khoan của mình chạm xuống đáy ngăn kéo.

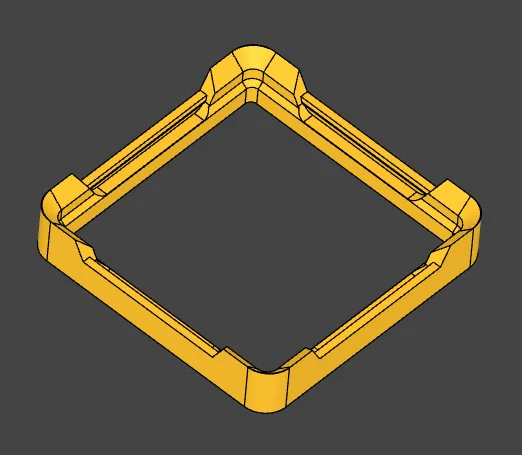

Nếu bạn không dùng lỗ vít ở bất kỳ đâu trên grid hoặc trên các grid đã nối lại với nhau, thì các phiên bản “short” của grid sẽ tiết kiệm thời gian in, filament và chiều cao.

Cạnh (Edges)

Không biết bạn sao chứ ngăn kéo của mình không phải lúc nào cũng là bội số hoàn hảo của 42mm. Nếu bạn muốn baseplate đỡ bị trượt qua trượt lại thì thử in thêm các cạnh (edges). Chúng gắn bằng cùng loại clip. Tên file edge có hai con số: số đầu là khoảng hở (spacing) mà cạnh bù thêm tính theo mm, số thứ hai là chiều dài theo đơn vị gridfinity. Tương tự, cũng có bản “short” để khớp với các base short:

  • edge-XxY.step
  • edge-XxY-short.step

In ấn

Mình in với profile khá tiêu chuẩn: layer 0.2mm, 3 lớp top và bottom, hai parameters và 10% infill.

Thẻ
gridfinity gridfinitybaseplate parametric

Giấy phép

Tác phẩm này được cấp phép theo

Creative Commons — Attribution — Noncommercial — Share Alike

CC-BY-NC-SA

Yêu cầu ghi công
Remix & phái sinh Được phép
Sử dụng thương mại Không được phép

Tìm hiểu thêm về giấy phép này tại http://creativecommons.org/licenses/by-nc-sa/4.0/
