Insert/Organizer cho Heat: Pedal to the Metal & các bản mở rộng

Đây là organizer cho board game Heat: Pedal to the Metal. Mình thiết kế để vừa game gốc, expansion đầu tiên Heat: Heavy Rain, và chừa đủ chỗ cho expansion thứ hai.

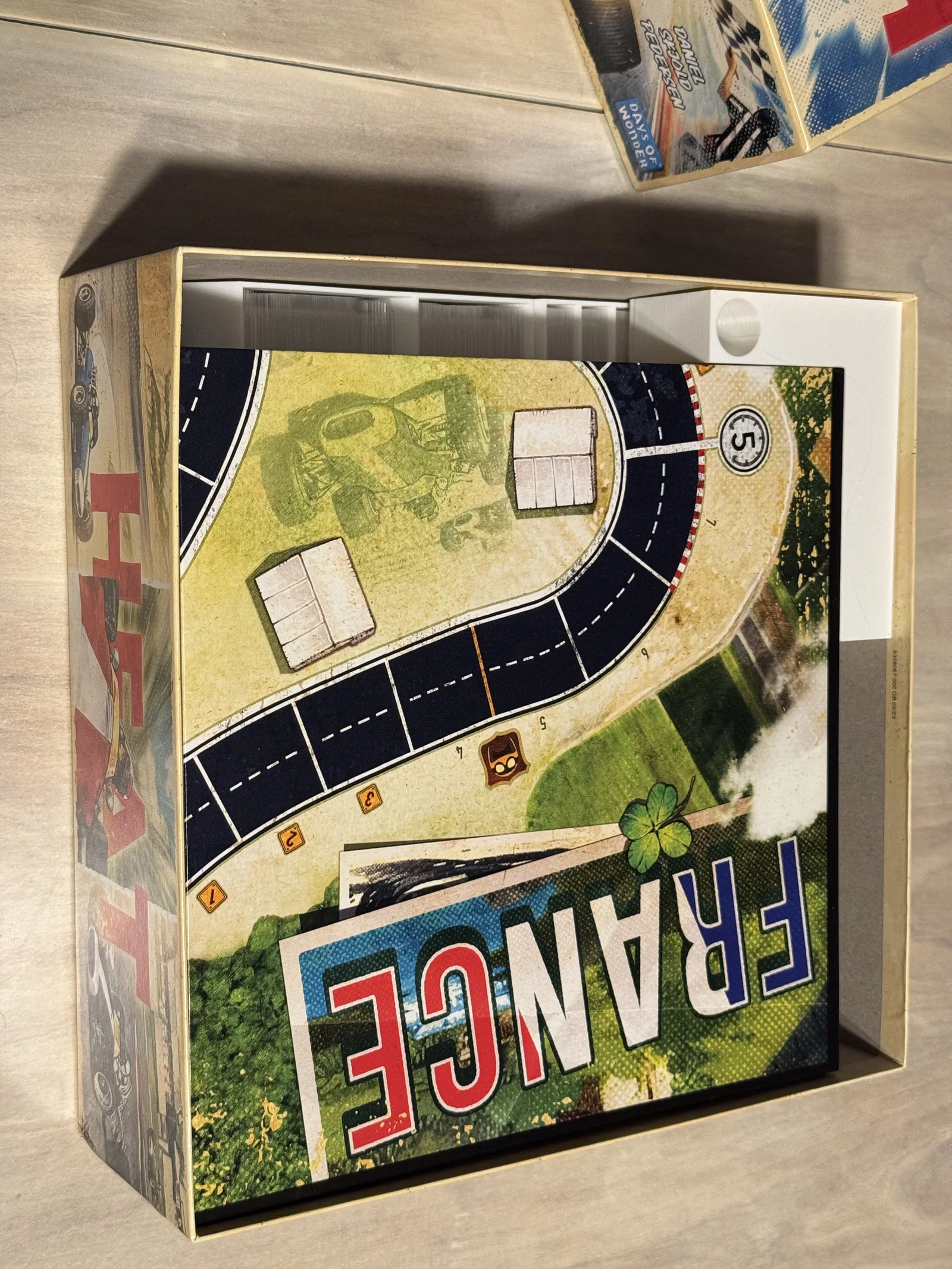

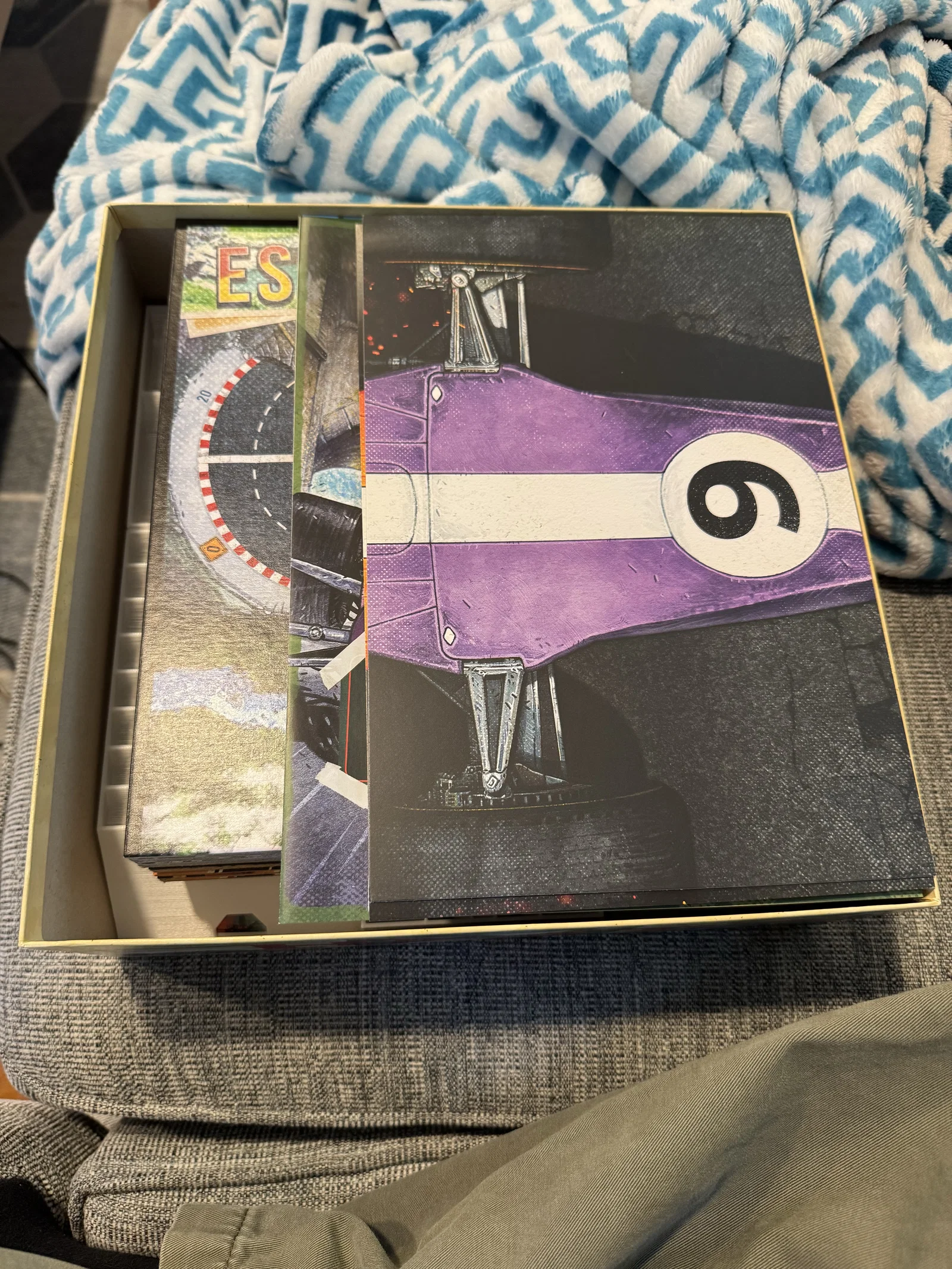

Giờ thì bản Heat: Tunnel Vision của mình đã về, mình xác nhận là nó vừa expansion thứ hai. Với insert này, trong hộp đủ chỗ để chứa 4 map boards, và toàn bộ nội dung của hai expansion đầu tiên kể cả khi bọc sleeve đầy đủ.

Insert đi kèm bản gốc thật ra cũng ổn hơn nhiều loại insert “đi theo hộp”, nhưng nó hơi chật với bộ bài của mình đã bọc sleeve nên bị cấn, làm cong góc bài. Nó cũng không chứa hết toàn bộ bài từ expansion đầu tiên, và map board mới thì không nhét vừa hộp chính nếu không bị đội nắp khá nhiều.

Cái khay spacer trống lớn ở cuối danh sách file có thể để vừa các press corners mà không cần tháo rời, hoặc để phụ kiện khác vào. Nó không bắt buộc phải có, nhưng giúp các card racks không bị xê dịch.

*********Update*********

Mình đã làm thêm vài phiên bản thay thế cho Player Deck Rack, Heat/Stress Rack, và Other Rack. Đây là bản “Ready to Play” (trừ Japan và Mexico) và nằm trong một thư mục riêng, model được ghi nhãn (RTP). Bản gốc thì được đổi tên thành (Standard). Khác biệt là Player Deck Rack được nới rộng để mỗi màu có thể để 6 heat và 3 stress chung trong slot với cards, và nhờ vậy Heat/Stress rack giảm được 72 cards. Heat/Stress rack cũng được chỉnh lại để có thể đứng độc lập nếu bạn để nó trên bàn. Bonus thêm: giờ hai khay dài có cùng chiều dài.

Bản “Other Rack” thay thế sẽ khít hơn một chút, và (dù chắc cũng dễ đoán) thứ tự xếp từ trước ra sau là: Garage Cards, Sponsorship Cards, basic upgrade cards cho tất cả các màu (0,5,Heat), rồi đến Track Cards, Event Cards, và Legend Cards.

*********************************

Chi tiết in (Print Details):

Nếu bạn chỉ muốn tự in, hãy in mỗi file 1 cái ở layer height 0.2mm hoặc thấp hơn với nozzle 0.4mm. Thành vách dày 1.63mm, nên nozzle 0.4mm sẽ cho khoảng 3–4 đường perimeters mỗi layer mà không cần gapfill. Bản in sẽ khá mềm/dẻo ngay cả với PLA do vách mỏng, nên hãy làm nó “solid” nhất có thể. Overhang là 45 độ, thường không quá khó nhưng bạn nên in chậm để bề mặt mượt. Có vài chỗ bridge ở mặt dưới để bạn đẩy bài lên từ đáy. Thường sẽ không cần supports, nhưng nếu hệ làm mát của bạn không kéo nổi bridge 10mm thì bạn có thể bật supports.

Tất cả các khe để bài đều được canh theo bài đã bọc sleeve, nhưng bài không sleeve cũng dùng ổn. Mình dùng sleeve 100 micron, size 57.0 x 89.0, và chừa thêm một chút khoảng hở. Mình cũng chừa chỗ trong đa số các khay bài cho một expansion nữa, nhưng dĩ nhiên chưa biết nó sẽ có gì nên có thể sau này sẽ có V2.

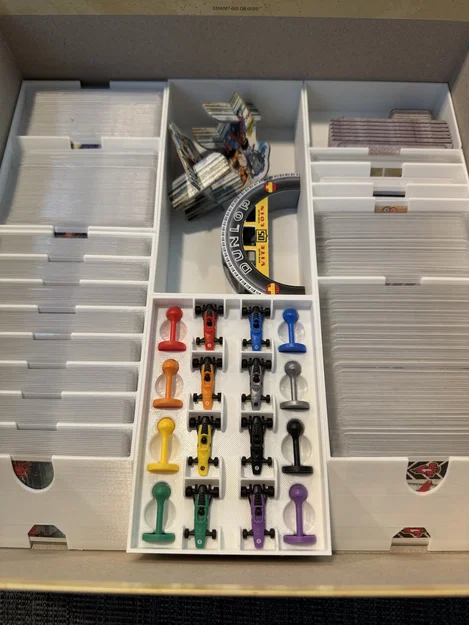

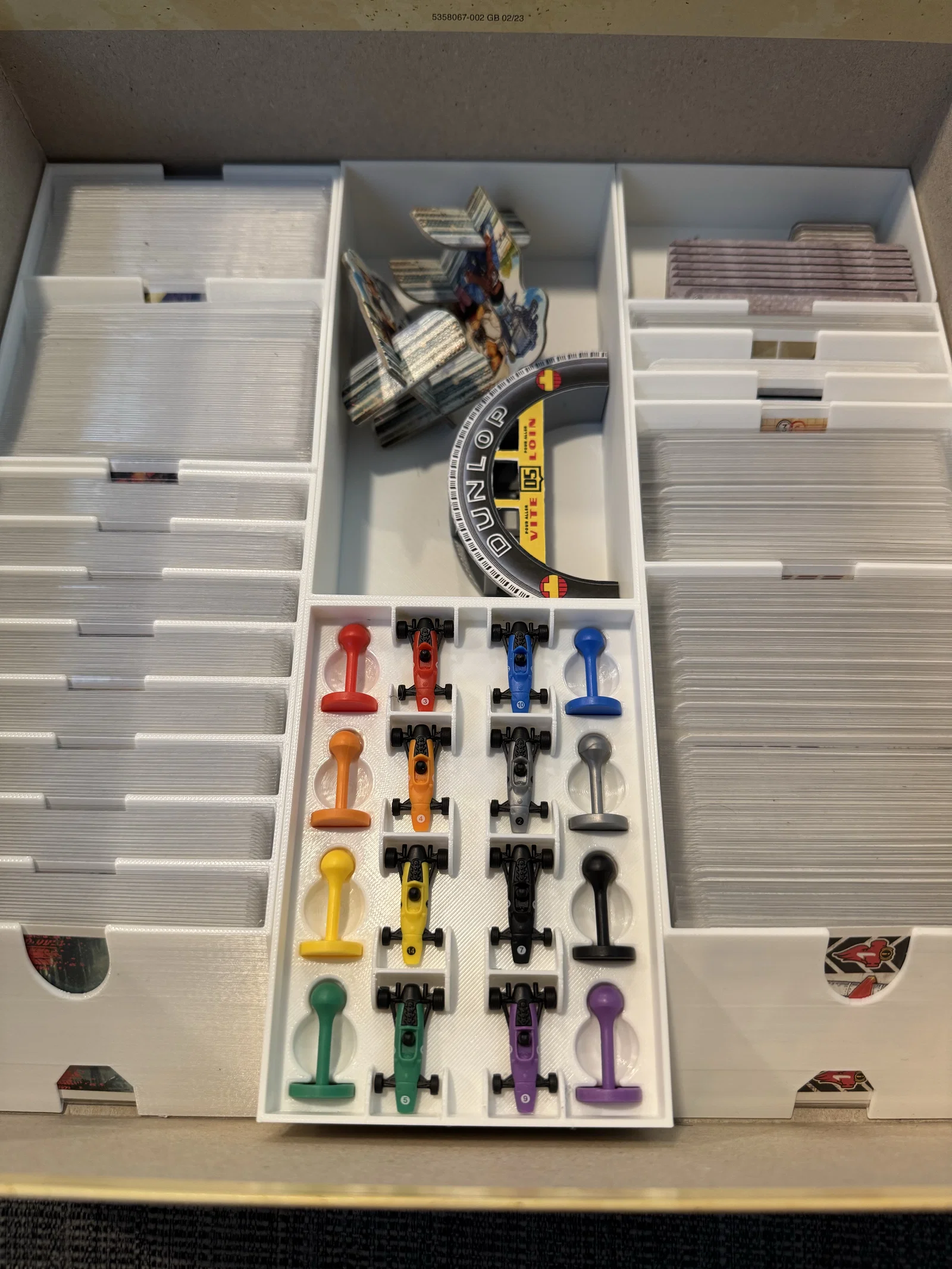

Hình minh họa cho thấy cách sắp xếp mọi thứ. Scorepads có thể để trong khay score pad bên dưới xe, và có chỗ để một cây bút chì golf.

Cho máy in có khổ bàn nhỏ (For smaller Print Beds):

Có một bộ card rack thay thế cho Garage, sponsorship, track và các thẻ khác dành cho print bed nhỏ hơn 245mm. Ba file này sẽ thay cho “Other Rack” và “Press bin” trong bộ file chính. Với thay đổi này, miếng lớn nhất dài 232mm như ý định ban đầu, nên sẽ vừa với đa số máy in.

Spacer:

Mình cũng muốn gửi lời cảm ơn tới @jarcec_81825 và @mattcharlton_597544 vì mẫu và bản remix spacer giúp các boards không bị trượt xê dịch. Mình đã in một cái cho mình và khoét thêm một hình trụ như “negative modifier” để dễ nắm kéo ra, và khi vận chuyển thì nó giúp mọi thứ chắc chắn hơn hẳn.

Board alignment insert for Heat: Pedal to the Metal expansion insert ( supports 4 boards) by mattcharlton | Download free STL model | Printables.com

Board alignment insert for Heat: Pedal to the Metal expansion insert by Jarcec | Download free STL model | Printables.com
