Thước đo ren Thread Gauge 2: Kiểm tra nhanh bu lông Metric và UNC

Tác giả DarrensWorkshop

Lượt tải
558
Lượt thích
43
Lượt coi
2.053

File 1 2,6 MB

  • thread-gauge-2_1776972663.stlSTL · 2,6 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

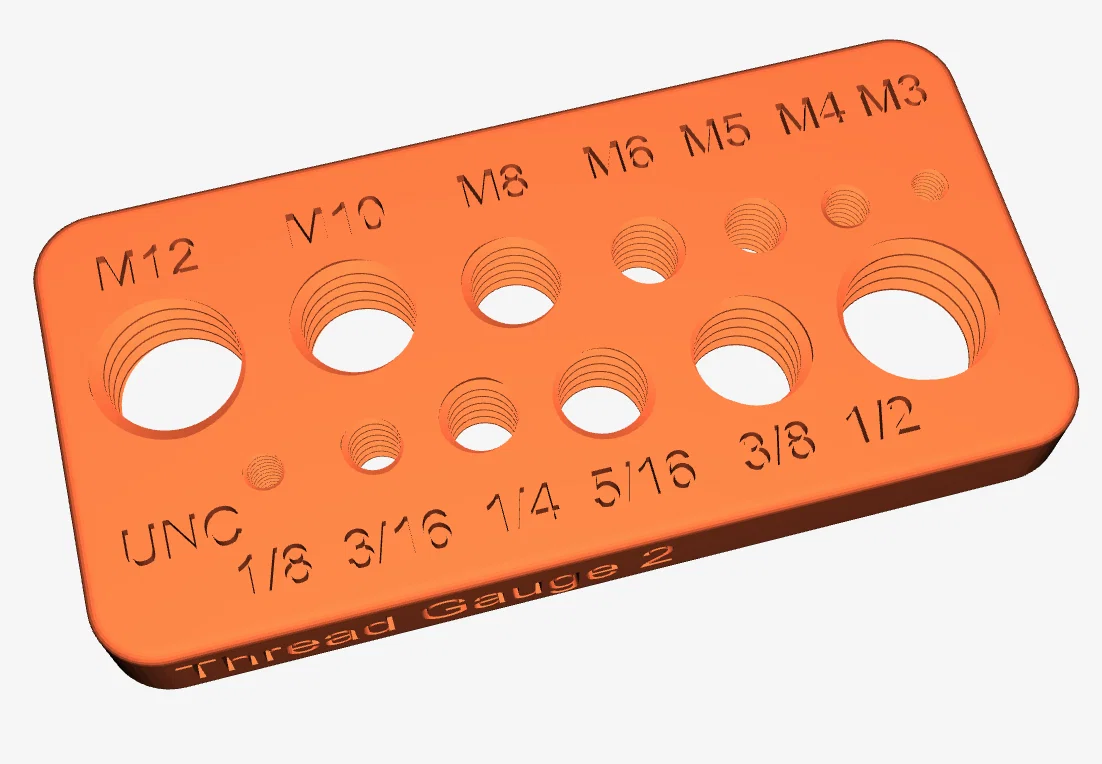

Thước đo ren 2 trong 1 (Thread Gauge 2) tiện dụng

Đối với những anh em thợ cơ khí hoặc các bác chuyên làm DIY, việc xác định chính xác kích thước của các loại ốc vít, bu lông thường xuyên gặp phải tình trạng "loạn" giữa hệ mét và hệ inch. Chiếc thước đo ren Thread Gauge 2 này chính là giải pháp cực kỳ gọn nhẹ và hiệu quả để anh em kiểm tra nhanh các loại ren thông dụng. Với thiết kế nhỏ gọn như một tấm thẻ, anh em có thể bỏ túi mang theo mọi lúc mọi nơi, từ xưởng làm việc cho đến những lúc đi mua linh kiện ở tiệm điện nước.

Sản phẩm này được tích hợp sẵn các lỗ đo cho cả hai hệ ren phổ biến nhất hiện nay là ren hệ mét (Metric từ M3 đến M12) và ren hệ inch (UNC từ 1/8 đến 1/2). Việc sử dụng rất đơn giản, anh em chỉ cần thử xoay bu lông vào các lỗ tương ứng trên thước, nếu bu lông khớp hoàn toàn và vặn vào dễ dàng thì đó chính là thông số kỹ thuật của ốc đó. Đây là dụng cụ đo lường thủ công không thể thiếu để tránh nhầm lẫn khi lắp ráp thiết bị, giúp tiết kiệm thời gian và công sức đáng kể cho anh em khi làm việc với các chi tiết nhỏ.

Để đạt được độ chính xác tối đa khi in 3D mẫu thước này, anh em cần lưu ý một số kinh nghiệm sau đây:

  • Chất liệu in: Nên chọn nhựa PLA hoặc PETG vì chúng có độ cứng tốt, giúp các lỗ ren không bị biến dạng khi kiểm tra bu lông kim loại.
  • Độ phân giải layer: Bắt buộc phải in ở layer height từ 0.15mm trở xuống. Việc in lớp mỏng sẽ giúp các đường ren bên trong lỗ đo được sắc nét, tránh tình trạng ren bị gồ ghề làm sai lệch kết quả đo thực tế.
  • Hỗ trợ in (Support): Không cần sử dụng support vì các lỗ ren được thiết kế tối ưu để in theo phương thẳng đứng.
  • Cài đặt độ đặc (Infill): Nên để infill khoảng 20-30% để đảm bảo khung thước chắc chắn, không bị cong vênh trong quá trình sử dụng lâu dài.
  • Vệ sinh sản phẩm: Sau khi in xong, anh em nhớ dùng một chiếc kim nhỏ hoặc mũi khoan nhẹ để vệ sinh sạch các bụi nhựa thừa trong lỗ ren, giúp kết quả đo chuẩn xác như hàng chính hãng.

Hy vọng chiếc thước đo ren tiện ích này sẽ là một người bạn đồng hành đắc lực cho góc làm việc của anh em, giúp công việc sửa chữa và lắp ráp trở nên chuyên nghiệp và nhanh chóng hơn bao giờ hết.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
2,6 MB
File lớn nhất
2,6 MB
