Ngàm Gắn Quạt Để Bàn Lấy Cảm Hứng Noctua (Noctua Inspired Desk Fan Mount)

Mẫu này lấy cảm hứng từ ngàm gắn quạt để bàn NV-FS1 của Noctua, có chỉnh sửa một số chỗ để phù hợp cho việc 3D printing và tiện dụng hơn.

Notes:

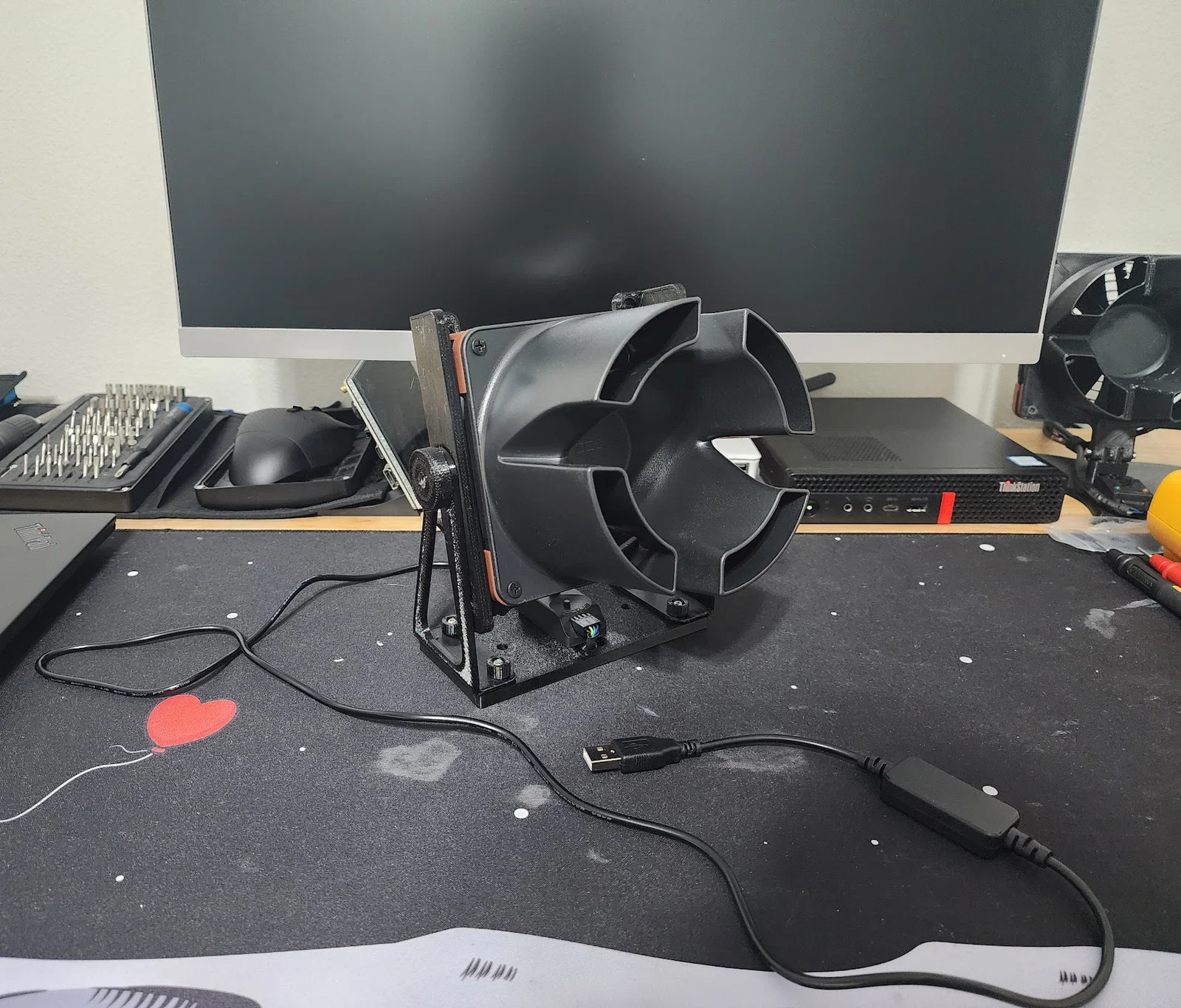

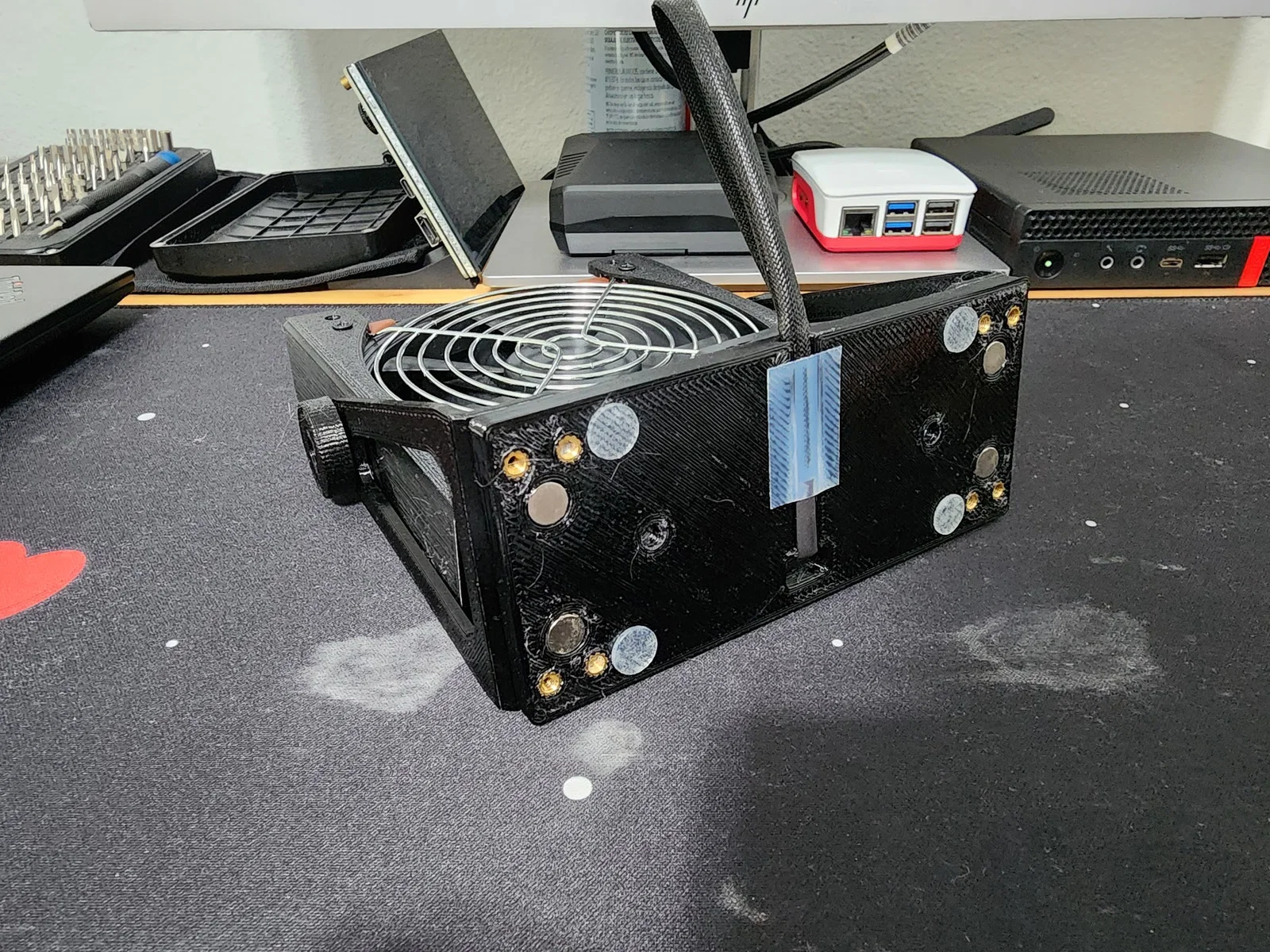

Với quạt để bàn của mình, mình chọn dùng một USB step up converter để cấp nguồn cho quạt 12v và có mua thêm airflow amplifier. Thực ra mua airflow amplifier không bắt buộc—có thể tự in vì Noctua đã public file của nó. Có thể sau này mình sẽ redesign và thêm kẹp dây (wire clips) cho rãnh đi dây quạt nằm dưới phần đế, nhưng hiện tại mình cố định bằng băng keo UHMW và dán thêm các miếng chân tròn (stick-on feet). Quạt để bàn chắc chắn có thể làm rẻ hơn nhiều, nhưng mình làm chủ yếu cho vui và tận dụng đồ sẵn có quanh nhà :)

Về các núm vặn (knobs), có thể bạn sẽ cần chỉnh fit hoặc thử thay đổi scaling để dùng ổn. Bạn cũng có thể không dùng knobs và thay bằng vít ngắn hơn.

Để hoàn thiện quạt để bàn, bạn sẽ cần:

1x quạt máy tính 120mm hoặc 140mm

8x hoặc 4x vít bắt quạt (tùy bạn có dùng airflow amplifier hay không)

6x vít M3 x 12mm (14mm có thể dùng được nhưng có thể cần long đen (washers) hoặc chỉnh z-scale của knobs)

6x M3 heat set inserts (dài khoảng 4–5mm, 4 cái cho phần đế và 2 cái cho hai miếng bên hông phía quạt)

4x long đen M3 (1 cái kẹp giữa núm lớn và chân, và 1 cái kẹp giữa chân và phần gắn vào quạt)

1x fan grill 120mm hoặc 140mm (tuỳ chọn)

1x NV-AA1-12 airflow amplifier (tuỳ chọn, Noctua đã public mẫu này nhưng cũng có thể mua)

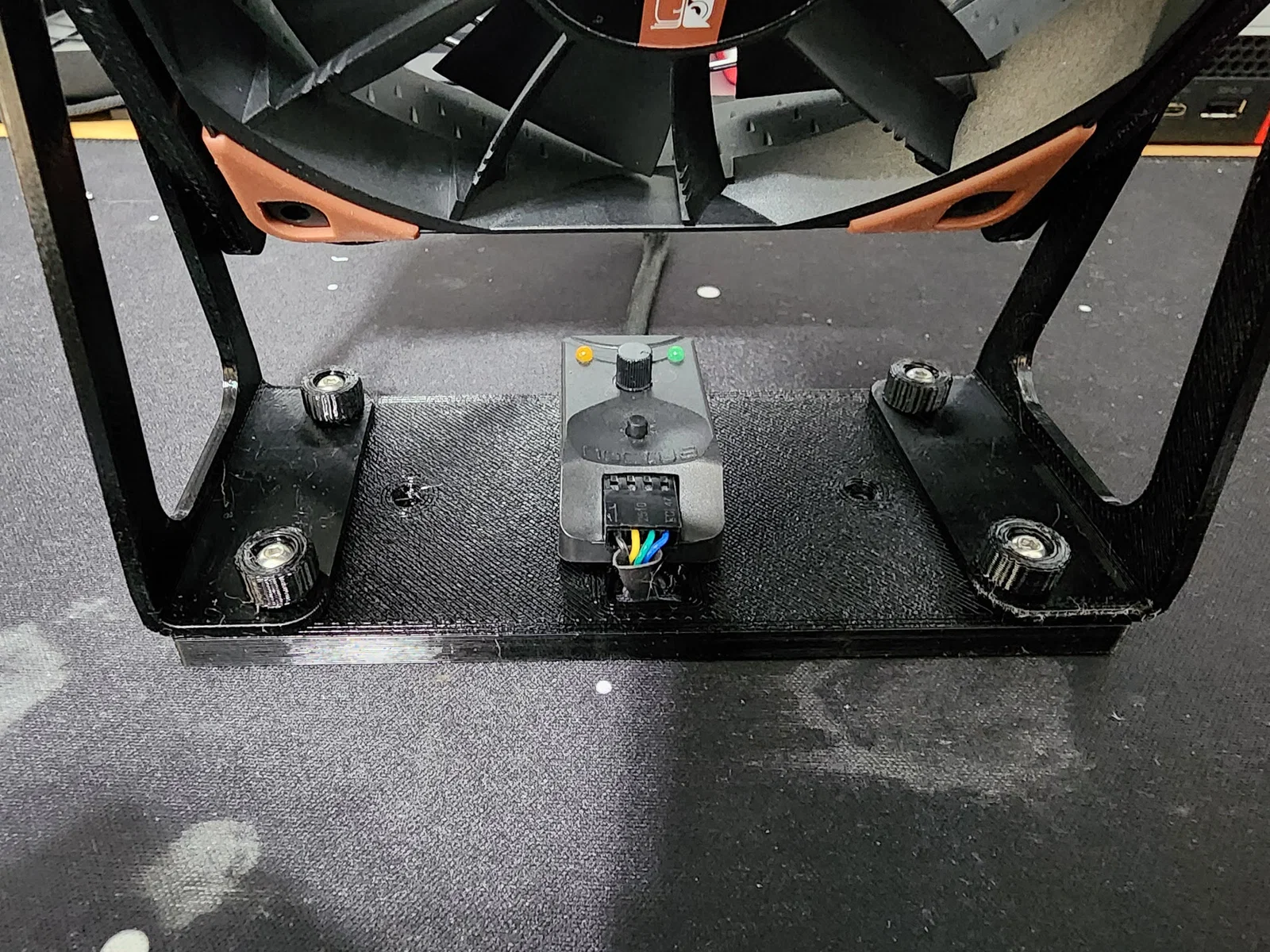

1x Noctua NA-FC1 (tuỳ chọn)

4x nam châm neodymium 8 x 2mm (tuỳ chọn và hiện tại chưa test)

NOTE: Đã thêm phiên bản gọng đỡ bên hông dày hơn cho ai cần. Bạn sẽ cần vít dài hơn.
