Trình tạo escutcheon tham số (Parametric escutcheon generator)

Tác giả franpoli

Lượt tải: 146
Lượt thích: 61
Lượt coi: 1.116
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 7 file · 1,6 MB· 1,6 MB

File 7 1,6 MB

escutcheon_h6_w12_d18_s0_echamfer_1776970087.stlSTL · 118,6 KB
escutcheon_h6_w12_d18_s0_efilet_1776970088.stlSTL · 318,4 KB
escutcheon_h6_w12_d18_s0_enone_1776970089.stlSTL · 100,5 KB
escutcheon_h6_w12_d18_s40_enone_1776970090.stlSTL · 151,3 KB
escutcheon_h6_w12_d18_s40_echamfer_1776970090.stlSTL · 169,6 KB
escutcheon_h6_w12_d18_s40_efilet_1776970091.stlSTL · 371,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #331641
Danh mục: Đồ Gia Dụng
Ngày đăng: 24/04/2026
Giấy phép: GPL v3.0 — Giấy phép Công cộng GNU
Thẻ: parametric
radiator
escutcheon
opensacd

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

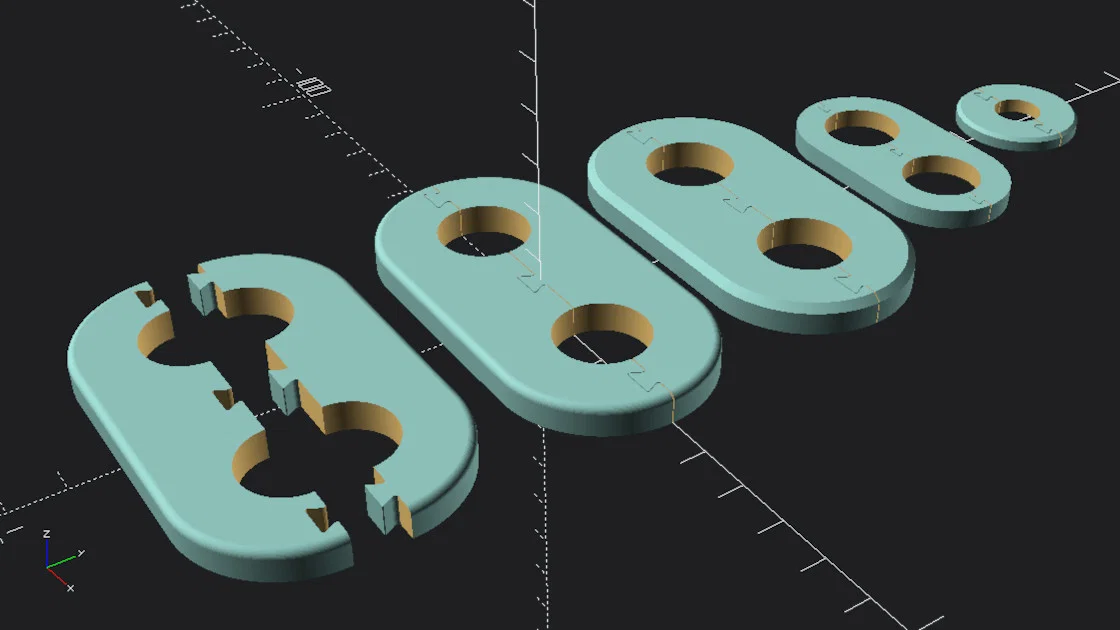

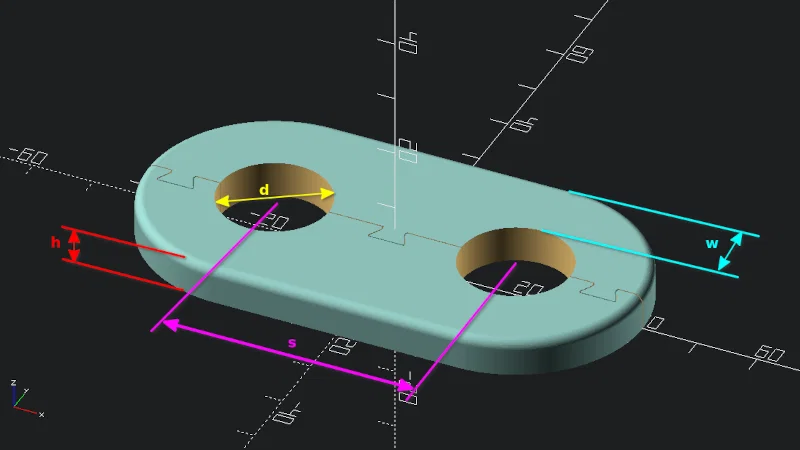

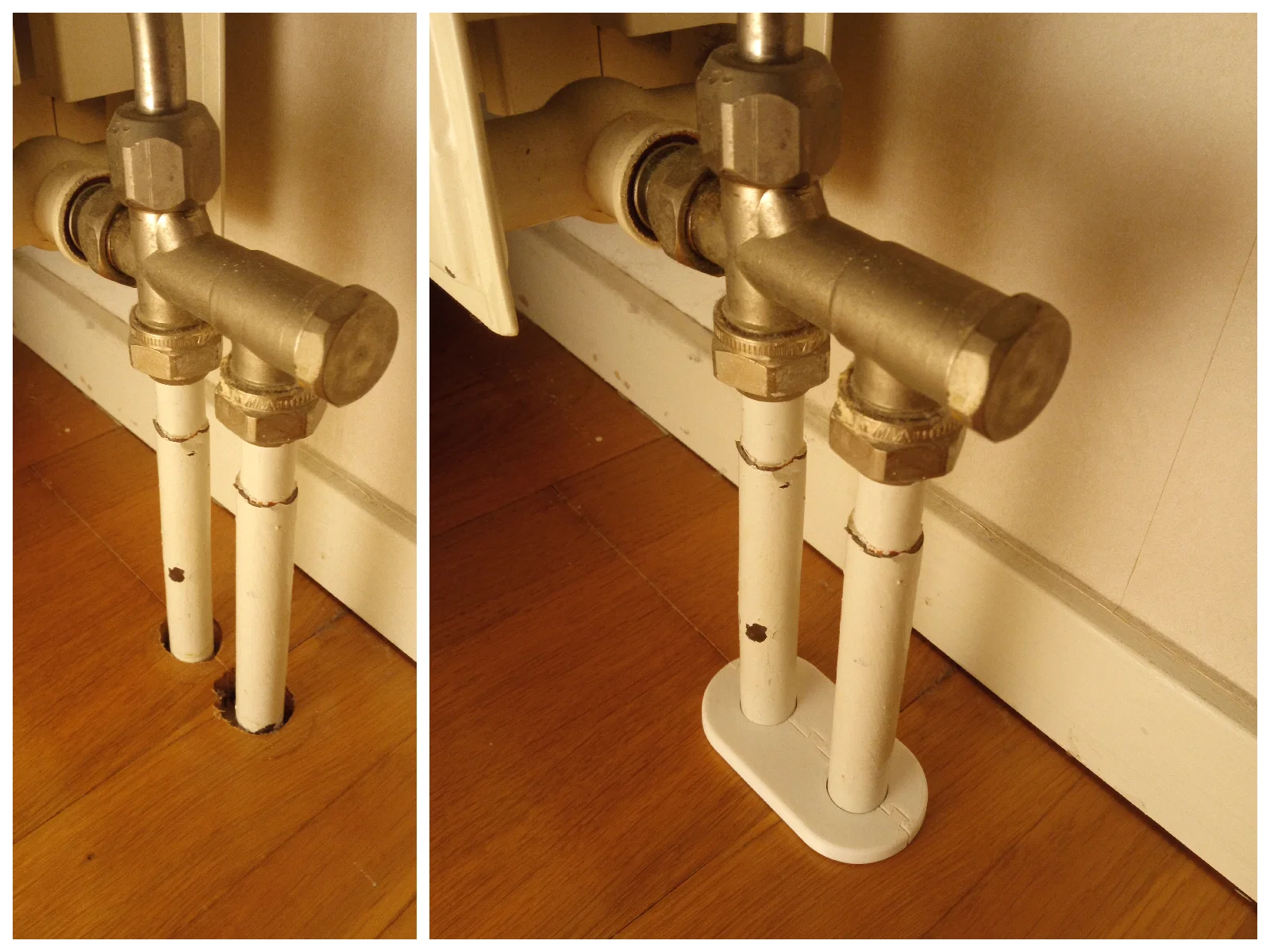

File escutcheon.scad có thể dùng như một thư viện OpenSCAD để tạo escutcheon cho ống đơn hoặc ống đôi. Mẫu này được thiết kế để in dễ dàng trên các máy in FDM.

Bạn xem thêm tài liệu hướng dẫn để biết chi tiết cách dùng script này. Ở có kèm ghi chú cho biết mỗi file đã được tạo ra như thế nào.

Thiết lập in (Print settings)

Mặc định, script này được tối ưu cho nozzle rộng 0.4 mm. Lưu ý bạn có thể đổi giá trị này bằng cách sửa tham số nozzle_width, hoặc ghi đè khi khởi tạo (instantiation) bằng tham số nw.

Dung sai (tolerance) mặc định cho mẫu này được đặt là 0.2 mm. Bạn có thể ghi đè bằng tham số pt khi khởi tạo hoặc chỉnh bằng cách sửa tham số mặc định printer_tolerance.

Khuyến nghị in lớp đầu (initial layer) với phần bành chân thấp hơn; bạn chỉnh trong phần mềm slicer. Trên PrusaSlicer, thiết lập này gọi là elephant foot compensation, còn trên Cura thì gọi là initial layer horizontal expansion.

Coi thêm Ẩn bớt
