Ốp “Airflow” cho Nvidia Shield 2019 Tube

Tube Shield – hay như mình hay gọi vui là “Sausage TV” – là một thiết kế khá thú vị. CPU có heatsink và bên trong cái ống có một cái fan, theo lý thuyết thì nó sẽ hút không khí vào trong ống qua heatsink rồi thổi ra… chả đi đâu cả. Nó không thể đẩy hơi nóng ra khỏi vỏ vì PSU của thiết bị chắn đường. Phải nói là thiết kế “đỉnh” luôn.

Xài thiết bị vài tiếng thì ổn, nhưng khi nó từ từ bị quá nhiệt (nguyên cái vỏ sẽ nóng lên dù phía sau TV nhà mình rất thoáng, vậy mà nó vẫn không tự mát được), cái fan sẽ quay lên 100% và phát ra tiếng rít khó chịu. Dù phía sau TV có rất nhiều không khí, nó vẫn không giữ mát được.

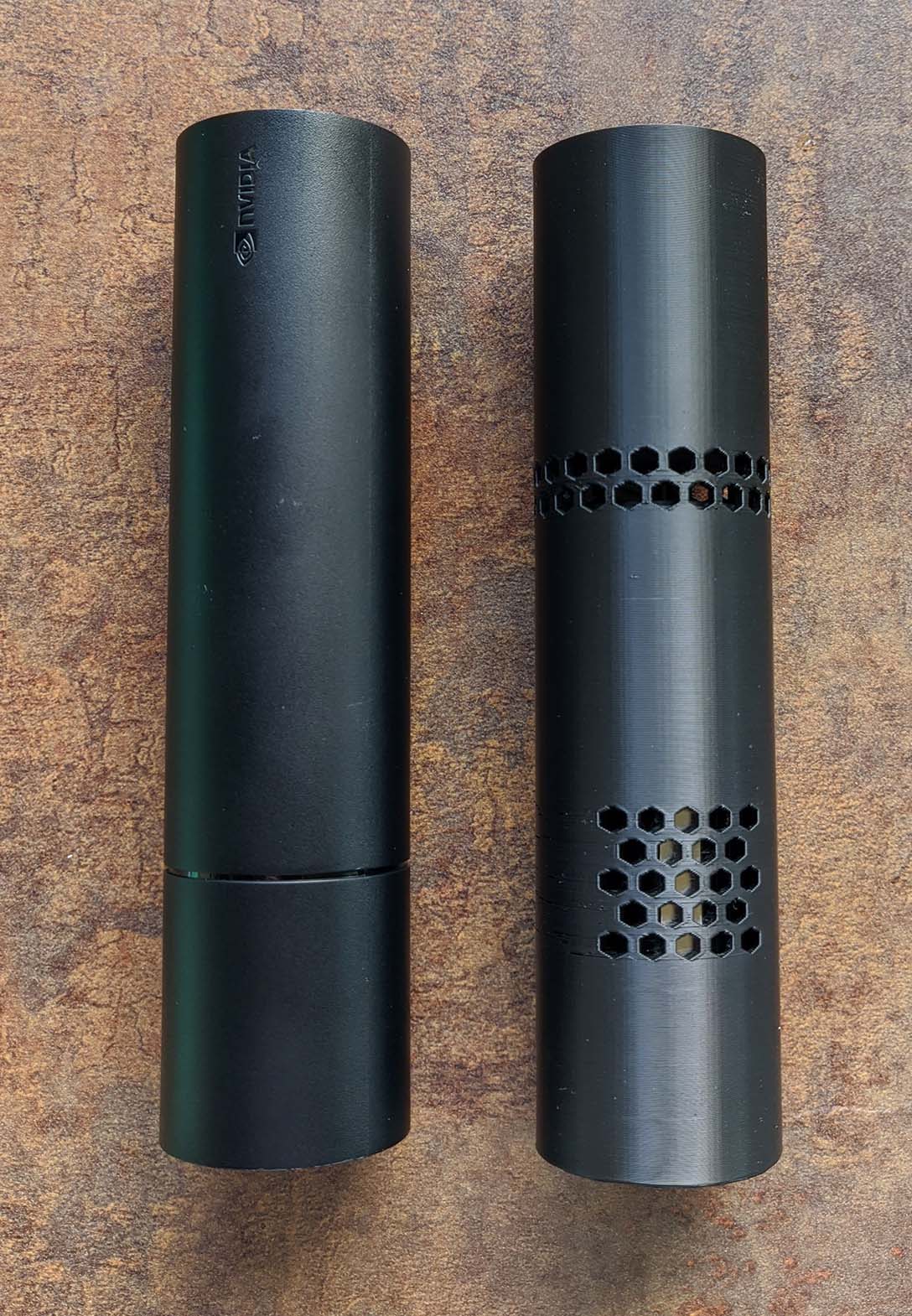

Mục tiêu của bản mod này là cho thiết bị hút được nhiều gió hơn và có đường thoát khí nóng ra ngoài, giúp máy mát hơn để fan không phải gồng.

Mình đã đẩy thiết bị chạy hết công suất 6 tiếng và fan không tạo ra tiếng ồn nào nghe thấy được. Khu vực quanh cửa hút mới mát hơn rõ rệt so với phần còn lại của thiết bị. Tổng thể vỏ vẫn có thể ấm, nhưng độ ồn là 0 hoặc rất thấp.

Mình dùng Tube ở chế độ Max Performance với thiết lập fan Quite.

2021.06.23 - phát hành lần đầu, revision 1

• file *.stl đi kèm khác với cái trong hình

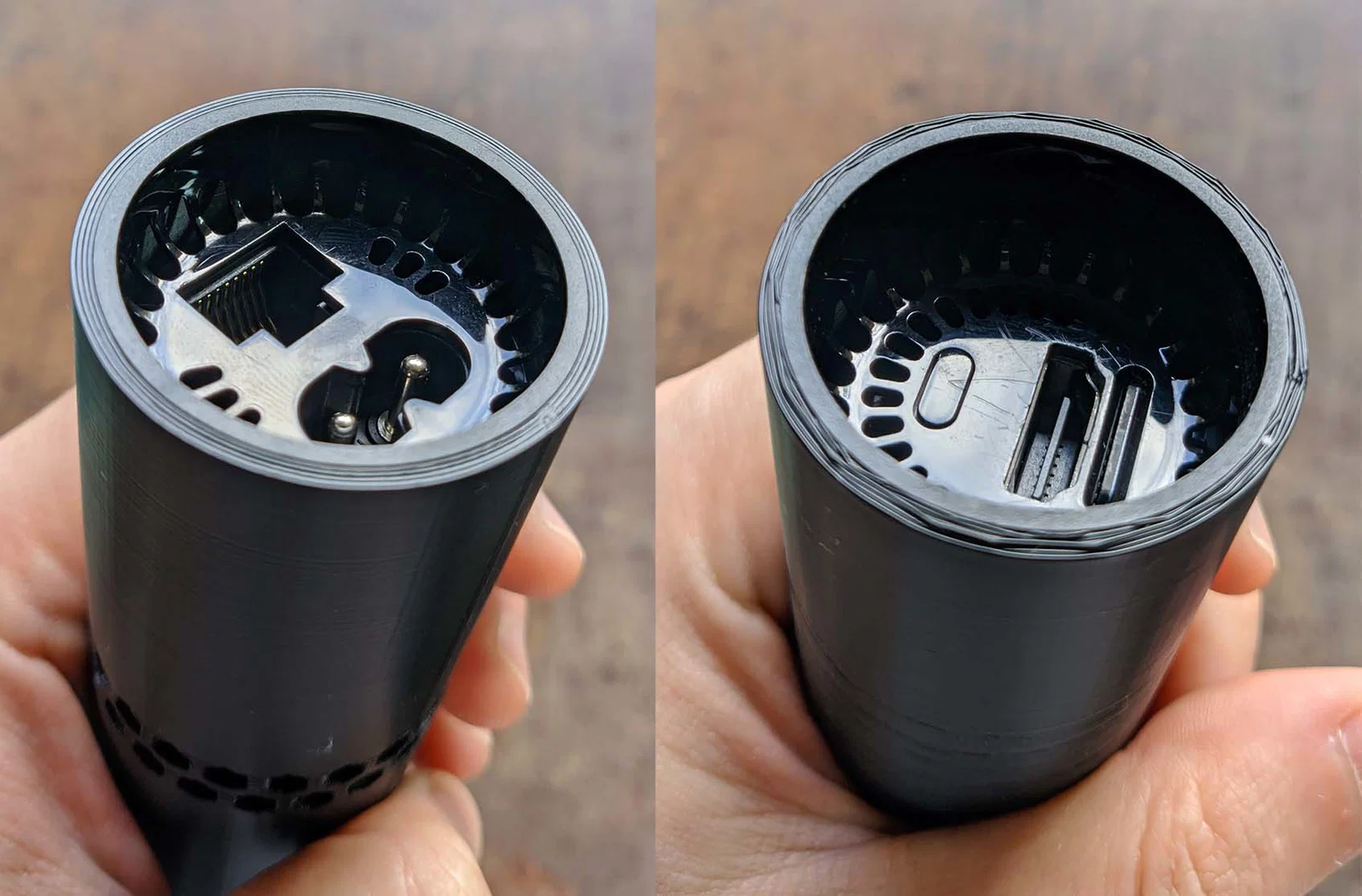

• nó có “aligning pins” nhỏ hơn: bản in trước của mình, cả cái Shield trượt vào vỏ được nhưng bị kẹt ở chỗ “aligning pins” (mấy cái gờ nhỏ bên trong vỏ). Mình hy vọng chỉnh vậy sẽ trượt qua vỏ nhẹ nhàng, không còn vấn đề.

Khuyến nghị dùng Raft, tùy theo mức tự tin của bạn.
