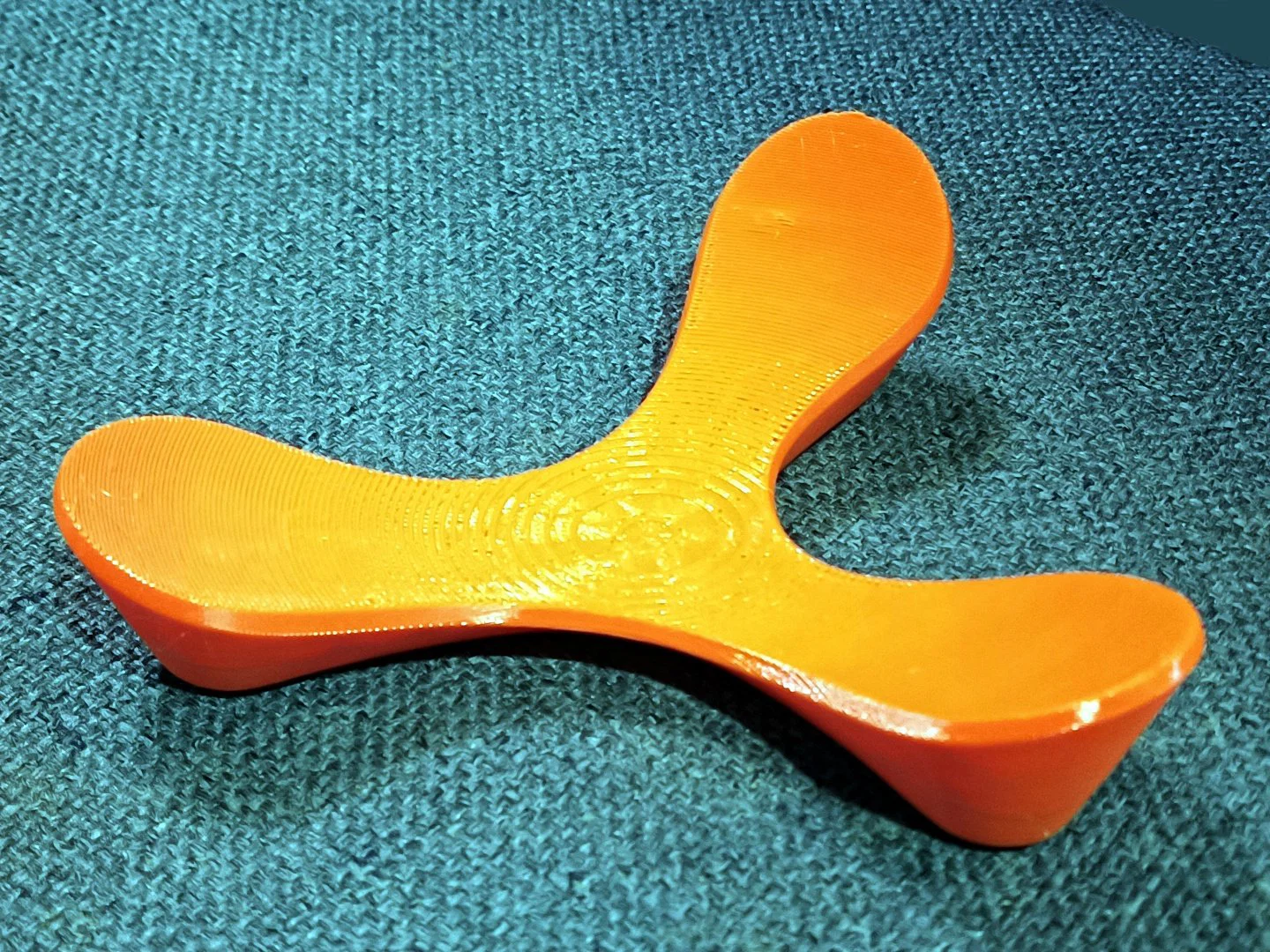

Giá đỡ nón bảo hiểm xe máy / xe đạp để bàn

Cái giá đỡ nón bảo hiểm này là chỗ để bạn đặt nón lên bàn làm việc cho gọn gàng.

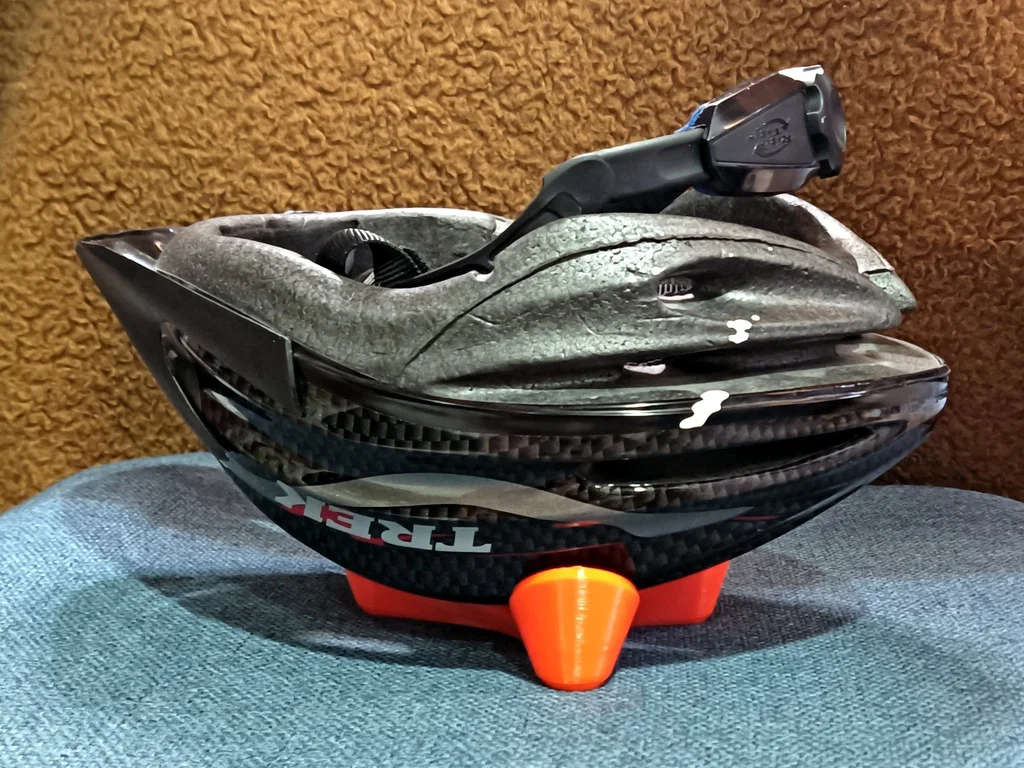

File đi kèm dùng được với hầu như mọi loại nón (hình minh hoạ là nón xe đạp), dù ban đầu nó được thiết kế cho nón xe máy rộng 210 mm.

Tùy chỉnh

Chỉ có hai tham số có thể chỉnh:

• Bề rộng của nón (tính bằng mm)
• Chiều cao từ mặt bàn lên tới đáy phần “bowl”

Script thiết kế giả định cranial index là 0.83 (hơi cao so với mức trung bình), và dùng giá trị đó để tính chiều dài của một ellipsoid dựa trên bề rộng bạn nhập. Ngoài ra còn có vài tham số “nâng cao” khác, bạn có thể chỉnh nếu chạy script bằng OpenSCAD.

Cài đặt in

• Layer height 0.3 mm
• 2 perimeters
• 0 bottom layers (nếu bạn bám bàn in tốt). Cách này giúp tiết kiệm vật liệu.
• 20% cubic infill
• Không cần supports

Mình thiết kế cái này như thế nào

Mình làm mẫu này để đáp lại một yêu cầu trên Reddit, vì mình hứng thú với bài toán trong OpenSCAD về cách vát mép (bevel) cho một cạnh cong theo cả ba chiều. Ở đây, cạnh đó sinh ra từ việc lấy một ellipsoid trừ khỏi một khối extrusion của một đường cong 2D.

Một cách để giải là dùng phép cộng minkowski() trong OpenSCAD, lấy một khối bát diện (octahedron) làm hình để “cộng” phủ đều lên bề mặt. Nhưng cách này chạy chậm kinh khủng, và không phù hợp để làm customizer online.

Còn thiết kế này thì tạo đường vát cong nhanh và hiệu quả hơn. Mình giải bài toán bằng toán học. Mép trên là từng điểm của đường cong 2D được chiếu thẳng lên cho tới khi nó cắt một ellipsoid. Phần vát bên trong dùng lại đường cong 2D đó nhưng offset vào trong 3 mm, rồi cũng chiếu lên một ellipsoid khác có bán kính trục nhỏ (minor radius) nhỏ hơn 3 mm. Nó không hoàn hảo tuyệt đối, nhưng đủ sát, nhìn đẹp, và chạy nhanh.
