Phễu Parametric Mượt (Smooth Parametric Funnel)

Tác giả Toxvrd

Lượt tải
100
Lượt thích
19
Lượt coi
421

File 4 23,7 MB

  • parametric_smooth_funnel_1776966256.scadSCAD · 3,4 KB
  • funnel_1776966257.stlSTL · 7,9 MB
  • funnel_with_loop_1776966258.stlSTL · 7,9 MB
  • testtube_funnel_1776966260.stlSTL · 7,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#331469
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

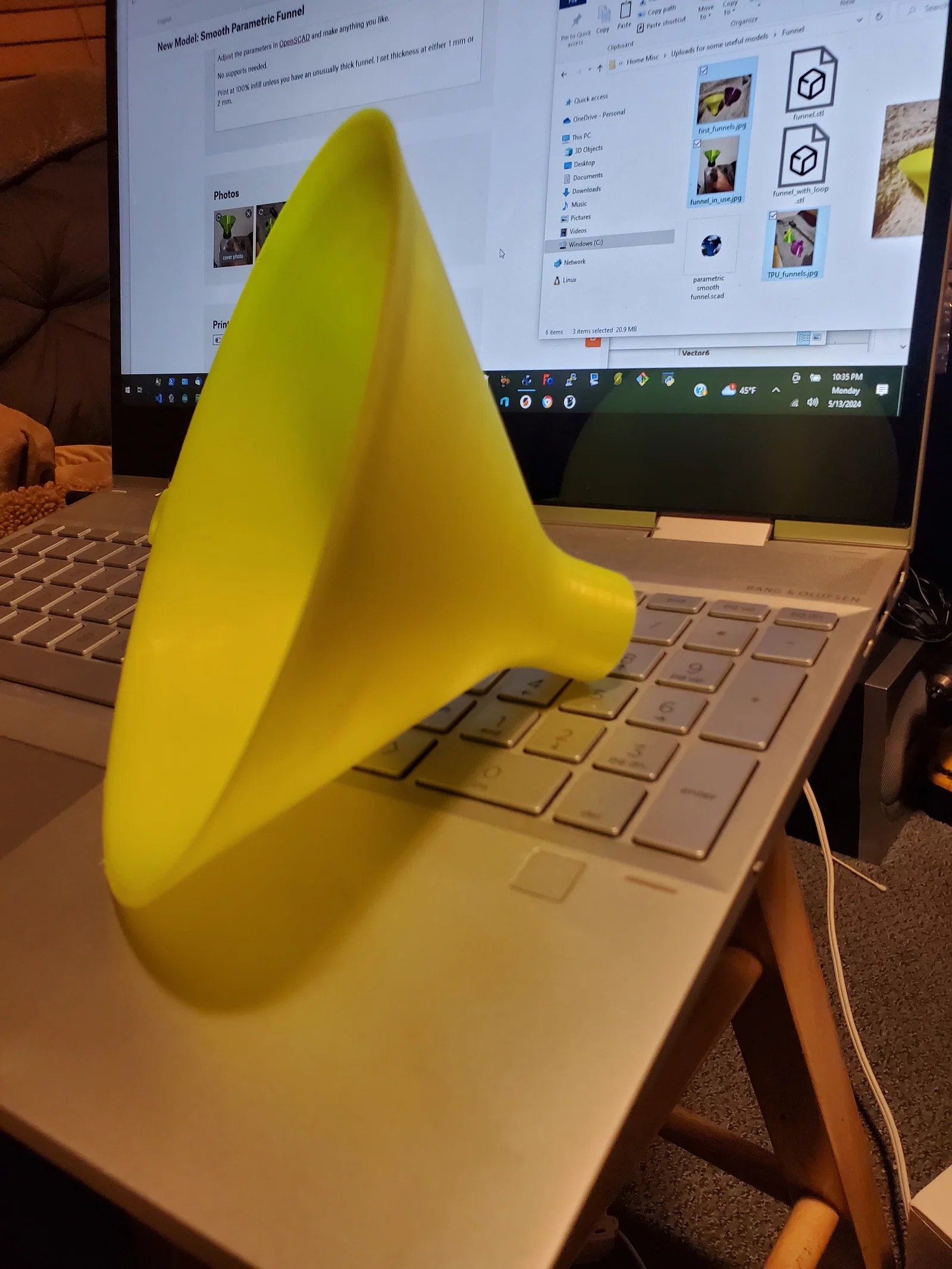

Mình thiết kế cái phễu parametric này để có thể tạo ra bất kỳ kích thước hay hình dáng phễu nào mình cần.

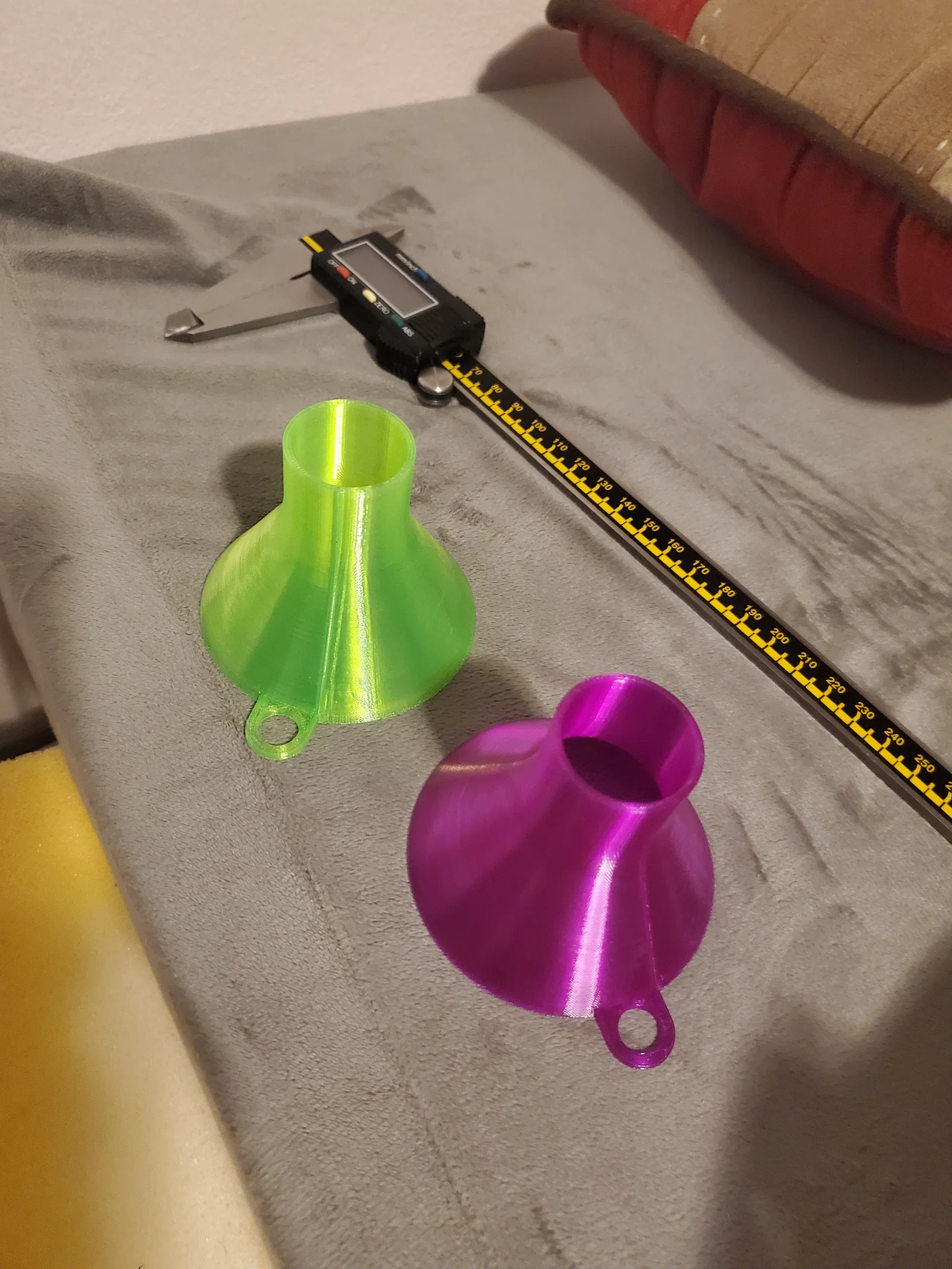

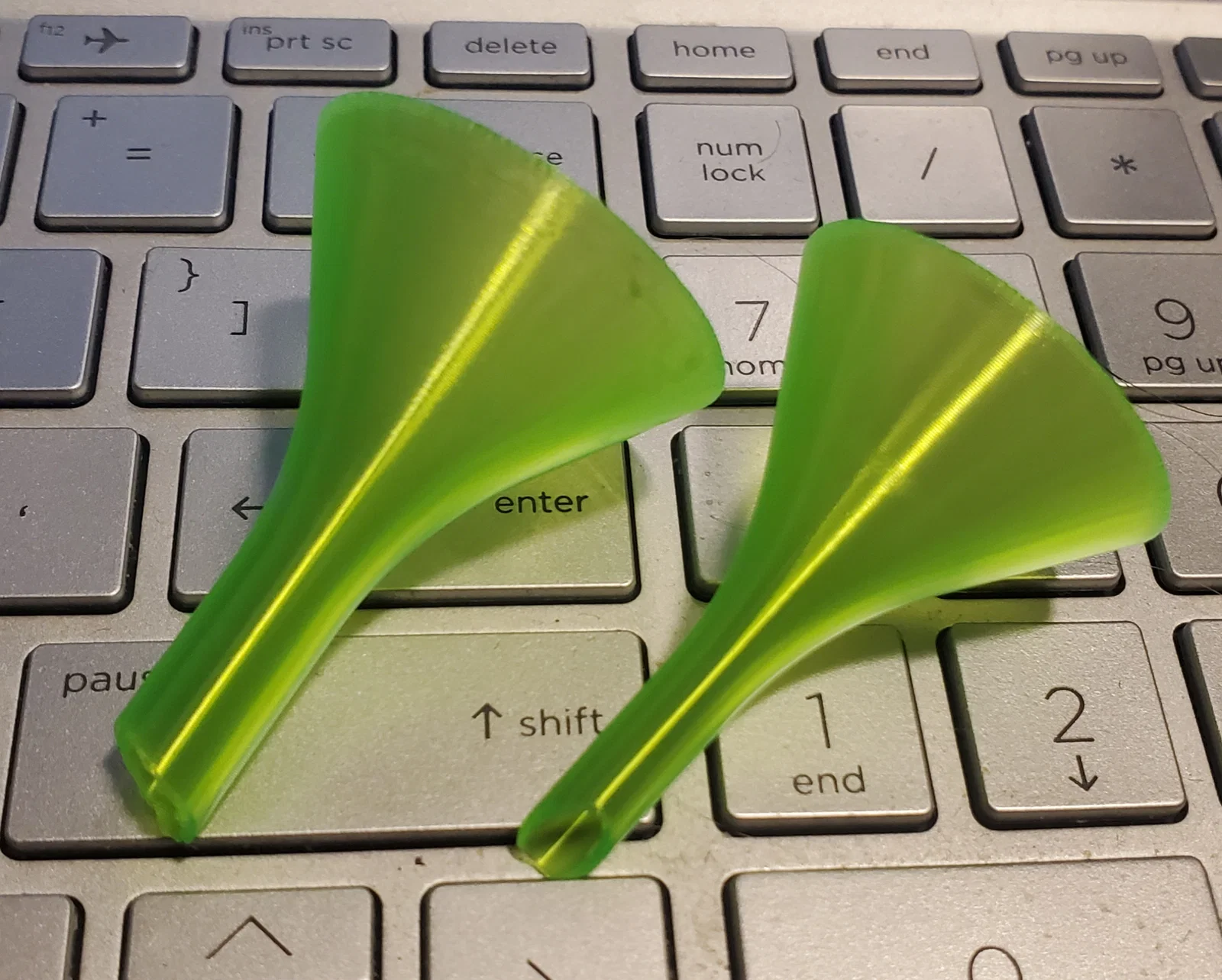

In với TPU rất ổn để ra phễu “không bể”, đúng chính xác theo mọi kích thước và góc, có hoặc không có vòng để treo; có bo chuyển tiếp (transition radius) mượt từ phần phễu xuống cổ và tuỳ chọn vát miệng ra (output bevel), kèm Vase Mode. Với các phễu nhỏ thì nên dùng Vase Mode. Vase Mode sẽ tự động tắt output bevel và vòng treo, đồng thời bỏ qua thiết lập độ dày thành (wall thickness). Nếu dùng Vase Mode với TPU, bạn có thể cần over-extrude nhẹ hoặc tăng wall widths, tuỳ slicer bạn dùng.

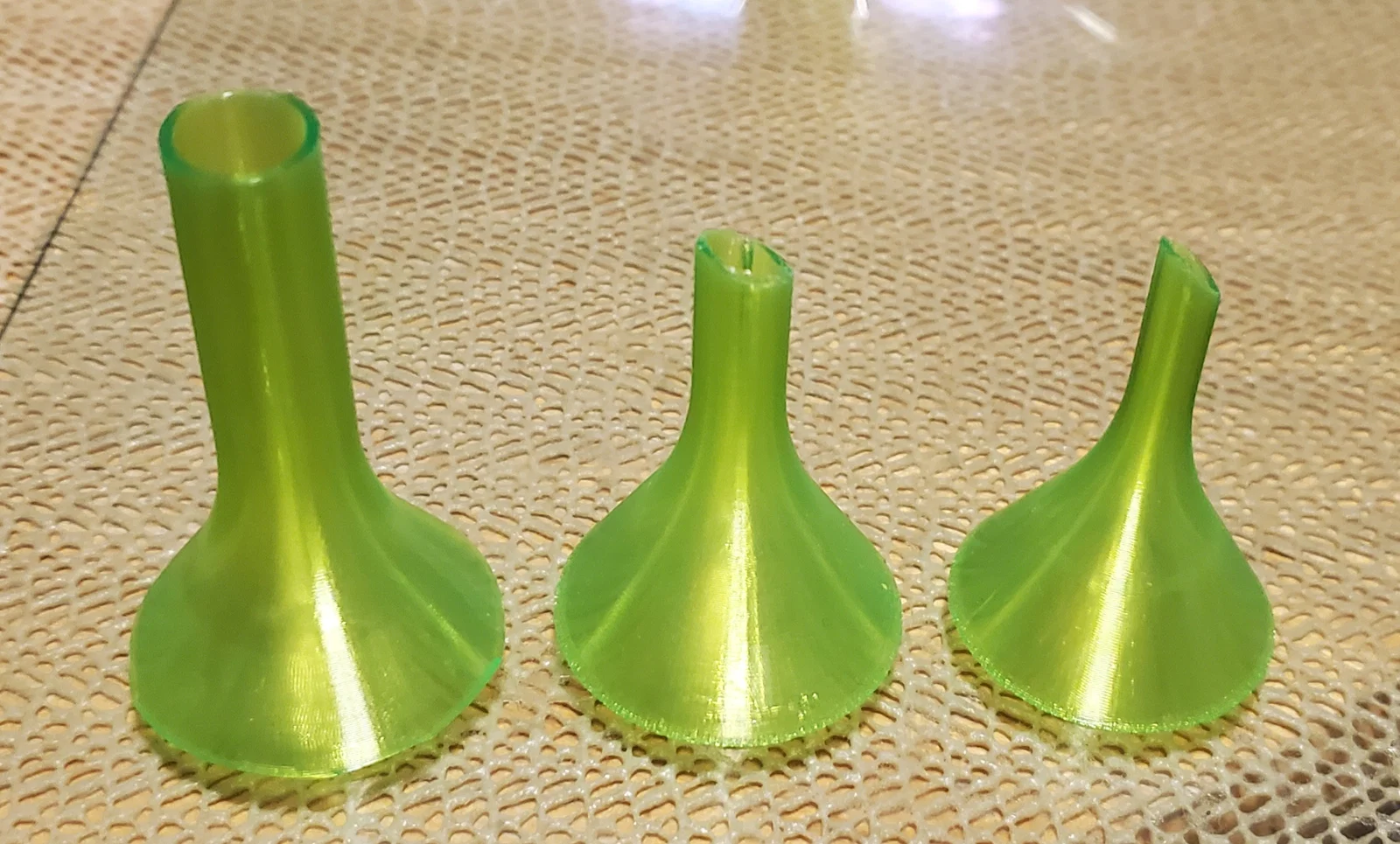

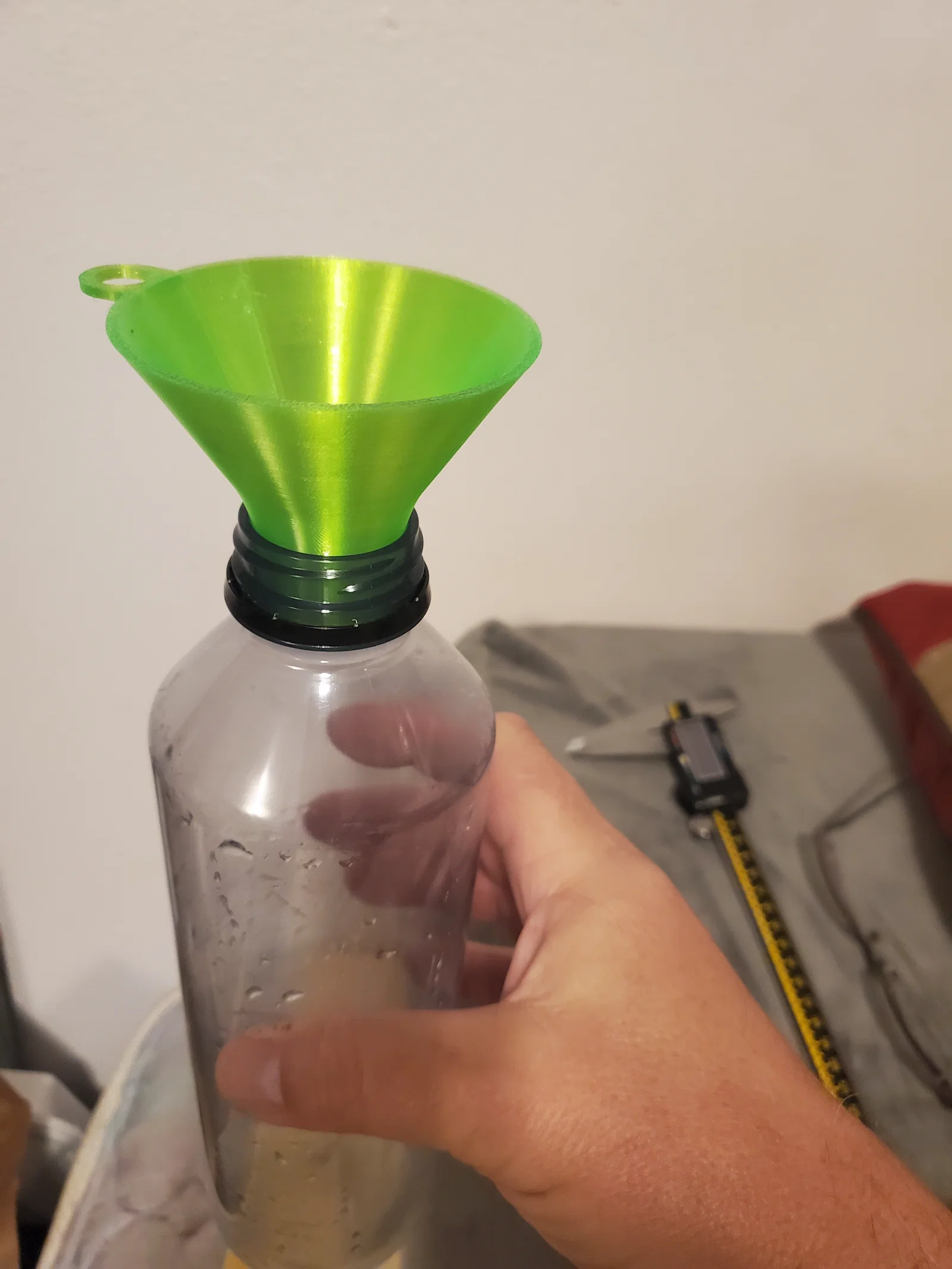

Mẫu này cho phép tạo phễu với đường kính ngoài (outside diameters) chính xác để fit rất chắc cho các loại test tube, beaker, bottle, flask, jar, v.v. Nhớ kiểm tra hoá chất nào phù hợp với vật liệu bạn dùng để in phễu!

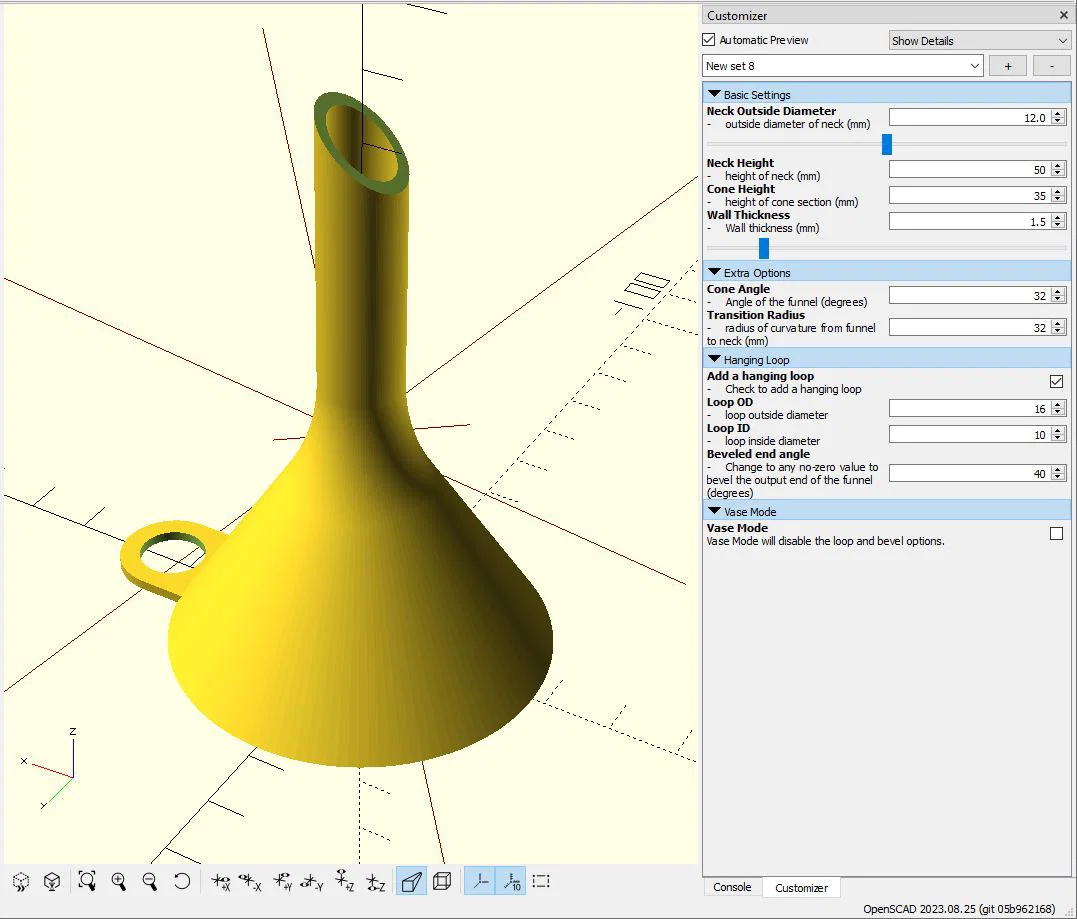

Chỉnh các tham số trong OpenSCAD và làm bất kỳ cỡ phễu nào bạn cần.

Không cần support.

In 100% infill, trừ khi bạn làm phễu dày bất thường. Mình thường để thickness 1 mm hoặc 2 mm.
