Tay nắm cửa sau dọc/mini cho Ducato/Jumper/Boxer
Tay nắm cửa trong dạng dọc, kích thước nhỏ cho cửa sau Ducato/Jumper/Boxer, giúp mở cửa từ bên trong khi giường che tay nắm zin. In PLA (đế) và PETG (phần còn lại), không cần supports; lắp bằng vít M4x10.
Mô tả

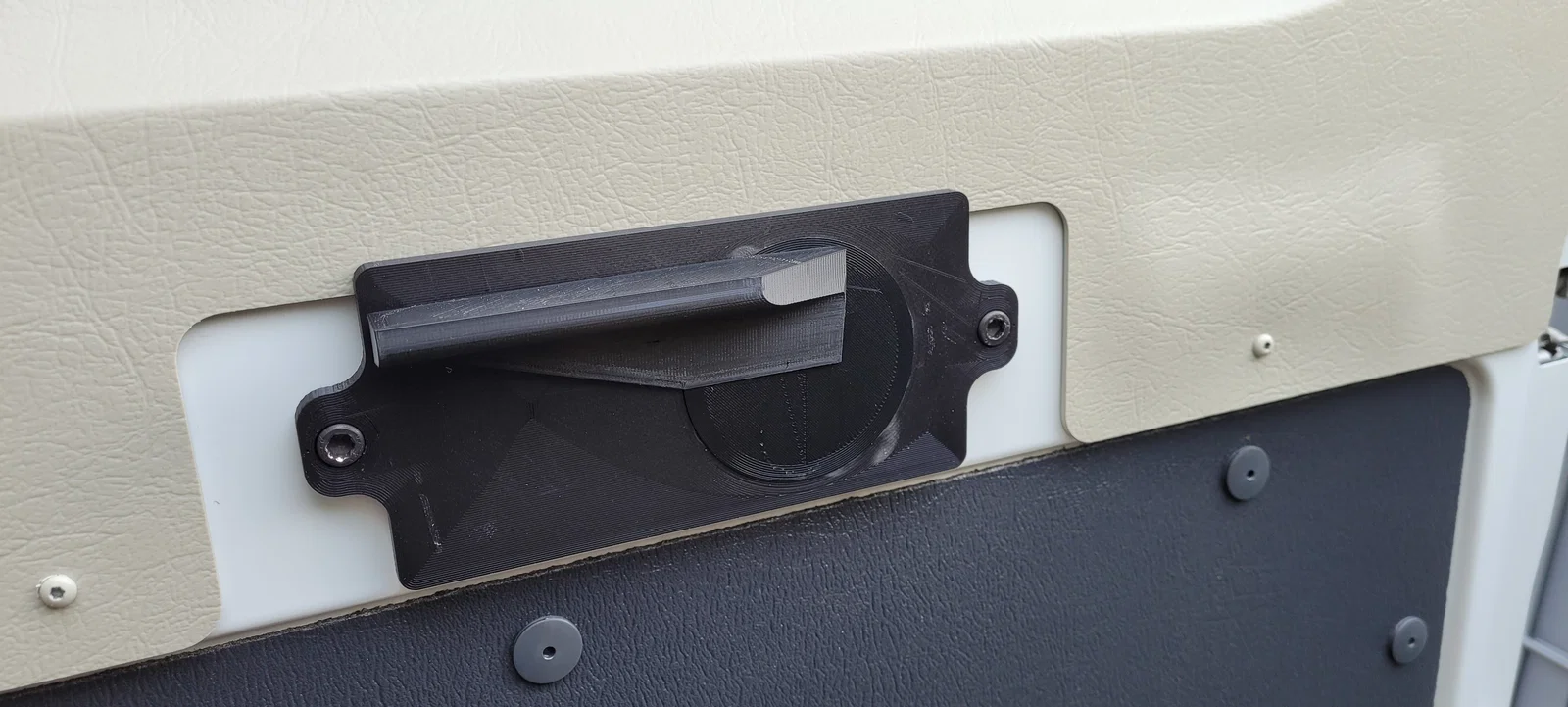

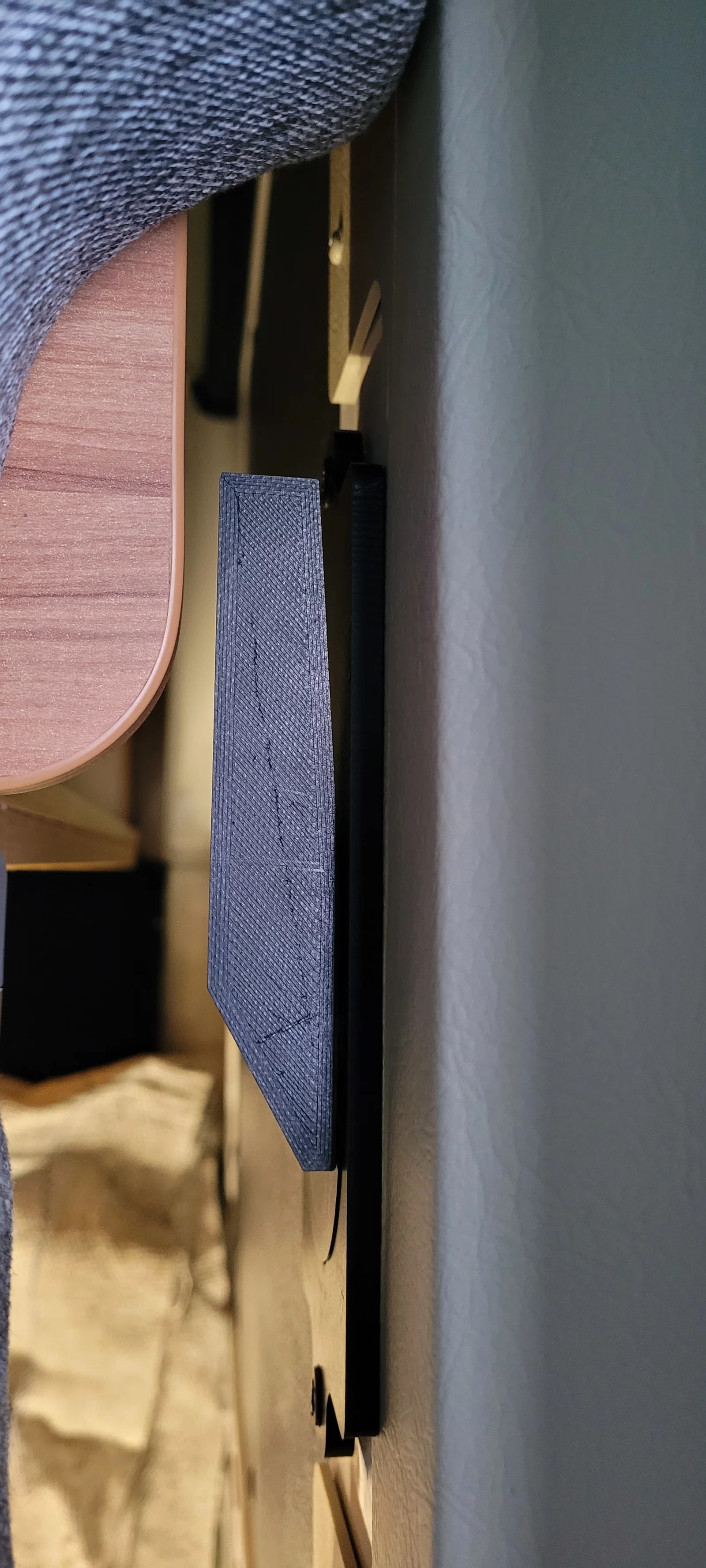

Trên một số motorhome dùng nền tảng Ducato/Jumper/Boxer, cửa sau không mở được từ bên trong vì giường chắn mất tay nắm cửa phía trong. Cơ cấu này thay tay nắm hiện có bằng một tay nắm nhỏ, mở theo phương thẳng đứng.

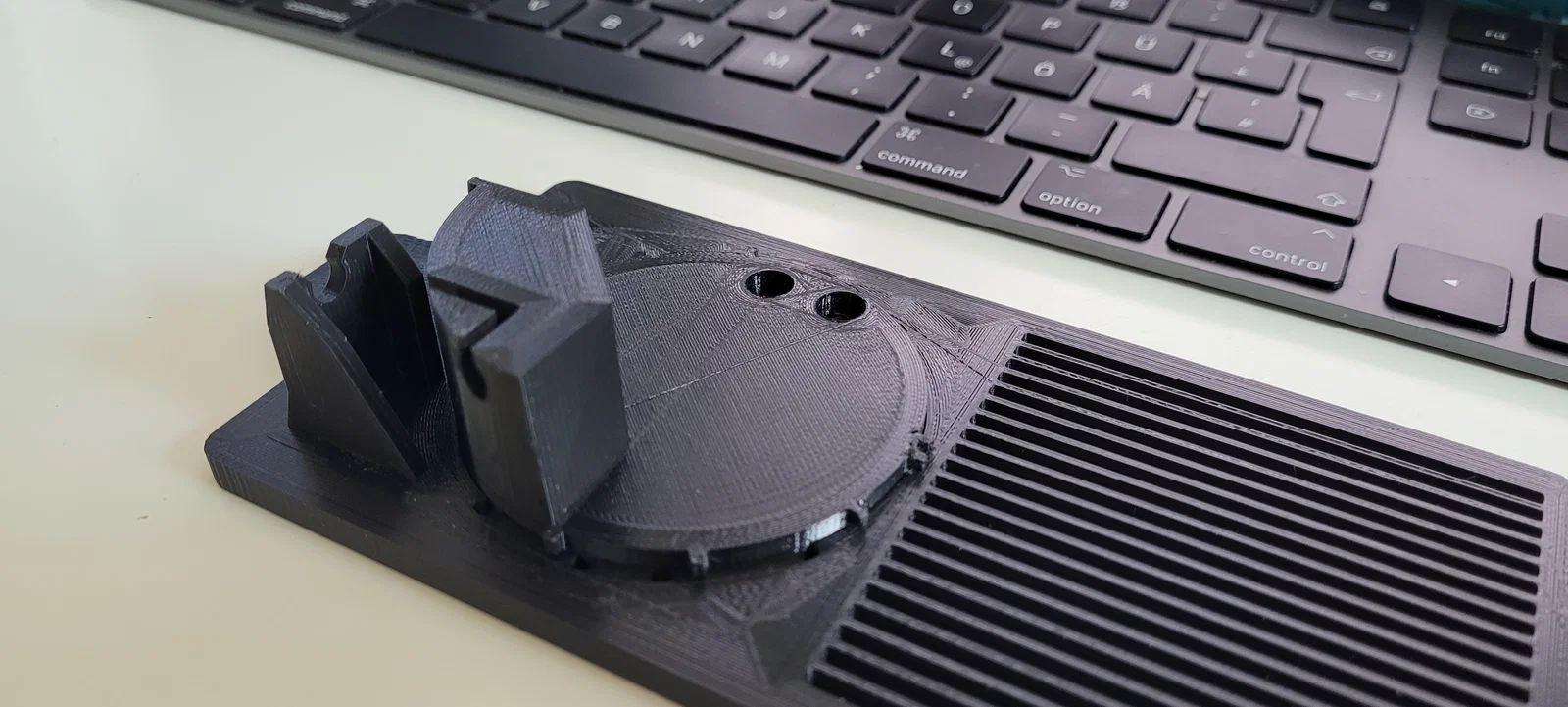

Mình in tấm đế bằng PLA, hai phần còn lại bằng PETG. Tất cả các phần đều có thể in mà không cần supports.

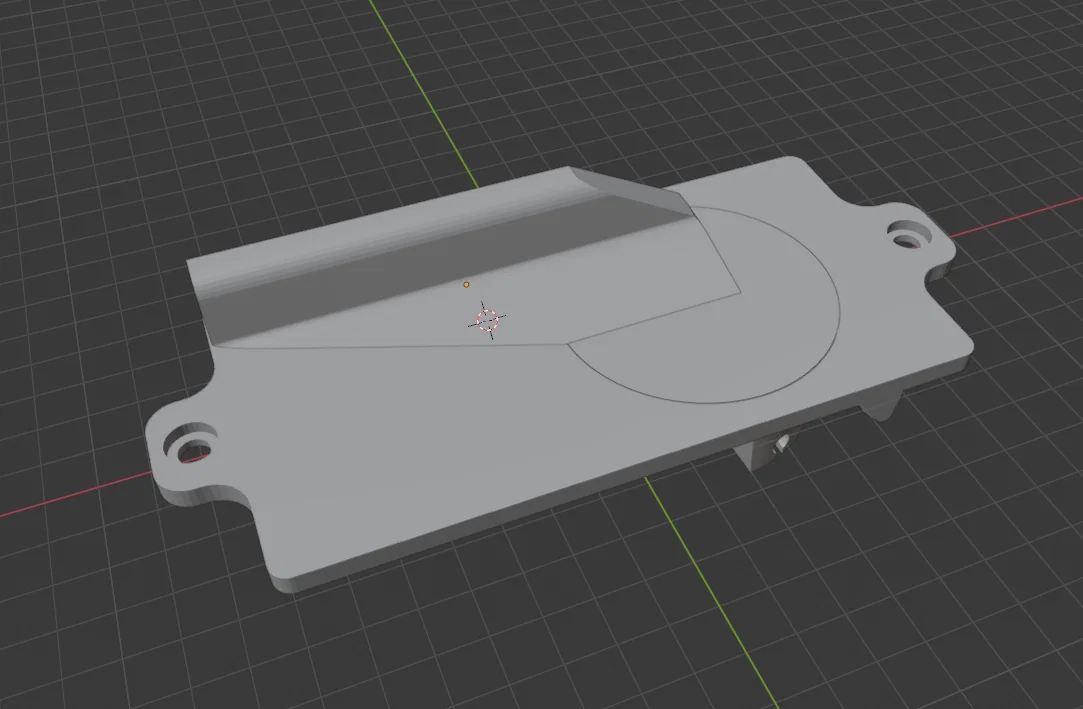

Bản lề và tay nắm được nối với nhau bằng hai vít M4x10. Sau đó có thể lắp cụm này vào tấm đế khi xoay nó khoảng 120 độ sang phải so với vị trí ban đầu (canh đúng các cam!).

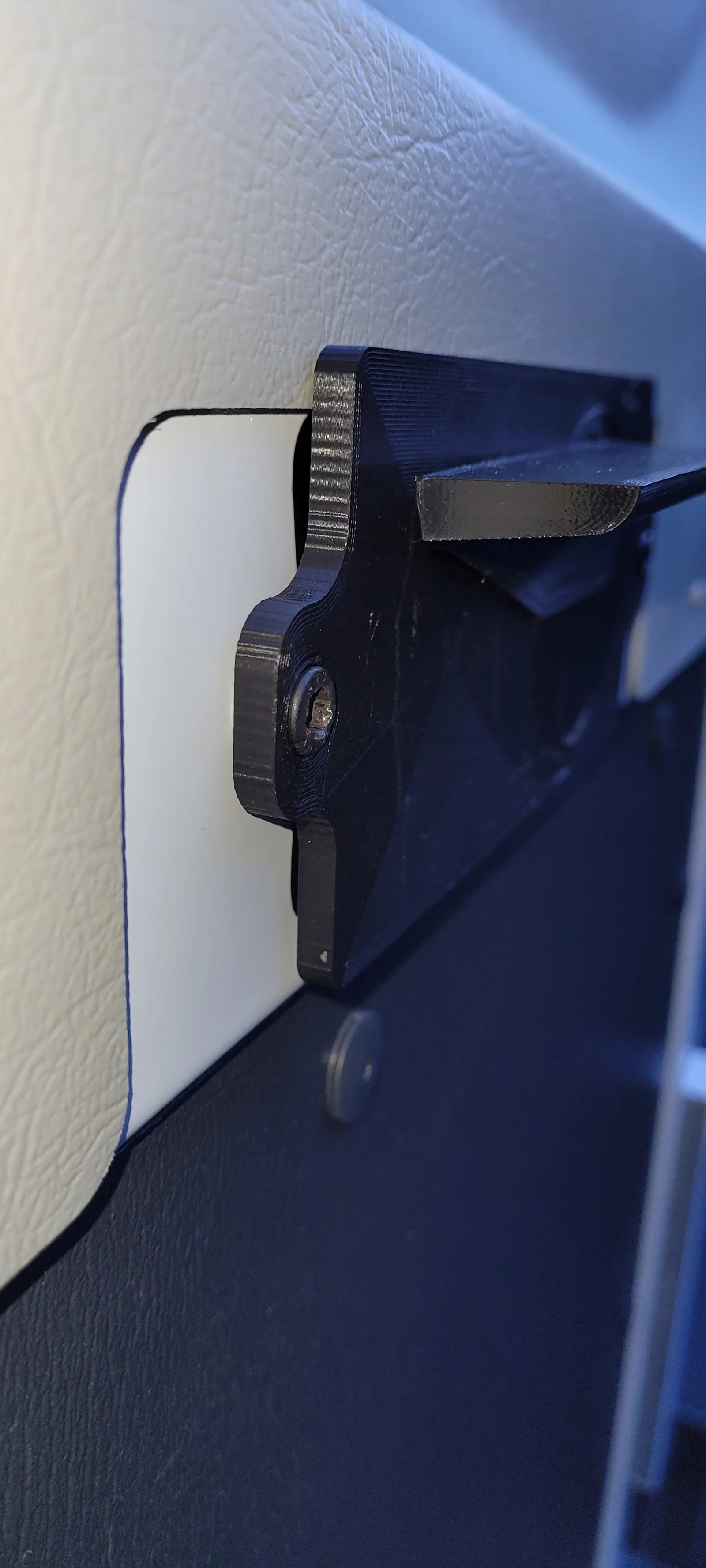

Cơ cấu zin được tháo bằng hai con vít bên trái và bên phải, rồi móc dây cáp (wire rope) ra. Cơ cấu mới được lắp tương tự và dùng lại các con vít nguyên bản.
Tùy độ chính xác của bản in, có thể cần cắt ngắn các chốt trên phần xoay để nó quay được. Việc này có thể làm bằng dao bén.
----
Trên một số motorhome dùng nền tảng Ducato/Jumper/Boxer, cửa sau không mở được từ bên trong vì giường chắn mất tay nắm cửa phía trong. Cơ cấu này thay tay nắm hiện có bằng một tay nắm nhỏ, mở theo phương thẳng đứng.
Mình in tấm đế bằng PLA, hai phần còn lại bằng PETG. Tất cả các phần đều có thể in mà không cần supports.
Bản lề và tay nắm được nối với nhau bằng hai vít M4x10. Sau đó có thể lắp cụm này vào tấm đế khi xoay nó khoảng 120 độ sang phải so với vị trí ban đầu (canh đúng các cam!).
Cơ cấu zin được tháo bằng hai con vít bên trái và bên phải, rồi móc dây cáp (wire rope) ra. Cơ cấu mới được lắp tương tự và dùng lại các con vít nguyên bản.
Tùy độ chính xác của bản in, có thể cần cắt ngắn các chốt trên phần xoay để nó quay được. Việc này có thể làm bằng dao bén.
