Giá đỡ chuyển caliber cho Frankford Arsenal X-10 (Shell Plate & Tool Head Stand)

Mình cần một chỗ để đặt shell plate và tool head trong lúc lấy kích thước để thiết kế, làm phụ kiện cho con Frankford Arsenal X-10 của mình. Thế là mình ráp nhanh cái caliber conversion stand gọn gàng này…

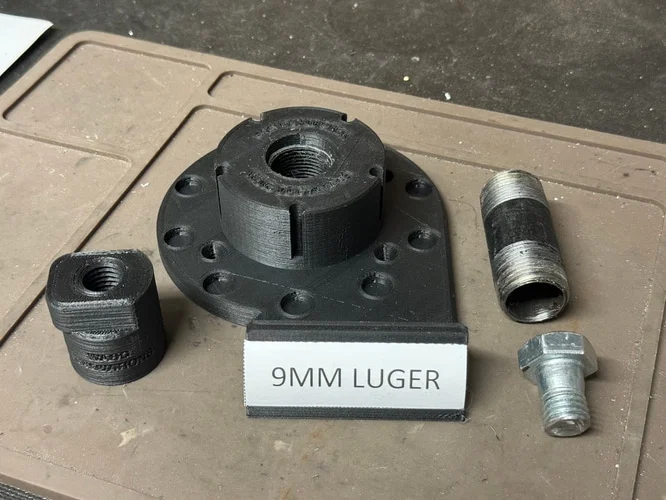

Cái stand gồm 2 phần in 3D và 2 món mua sẵn ngoài tiệm. Phần shell plate stand sẽ đỡ shell plate và shell plate retention ring/round ejector. Ngoài ra, phía trước stand có chừa chỗ để gắn nhãn bằng giấy card stock cỡ 1"x3". Một ống nối (pipe nipple) 3/4" x 2 1/2" sẽ nối shell plate stand với tool head holder. Một con bolt 5/8"-11 sẽ vặn ren vào tool head holder để cố định tool head lên stand.

Các món không in 3D bạn có thể mua ở tiệm vật tư/ngũ kim gần nhà. Dưới đây là link những món mình mua ở cửa hàng vật liệu xây dựng dạng big box chỗ mình.

3/4" x 2 1/2" MIP nipple
5/8"-11 Bolt

Print Settings

Bật supports, để resolution 0.2, infill density 15%, wall count 4, và số lớp top/bottom là 6.

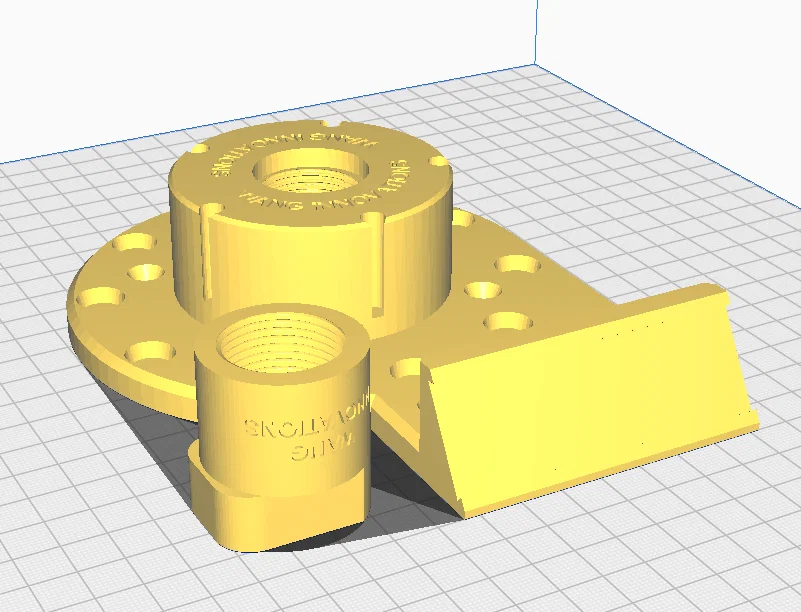

Ngoài ra, đặt shell plate stand theo chiều đúng (right side up) và đặt tool head holder lật ngược (upside down). Làm vậy sẽ cho chất lượng ren tốt nhất với kiểu supports đang dùng.

Post-Printing

Hầu như không cần hậu xử lý gì nhiều ngoài việc gỡ supports. Phần ren in xong là dùng được luôn.

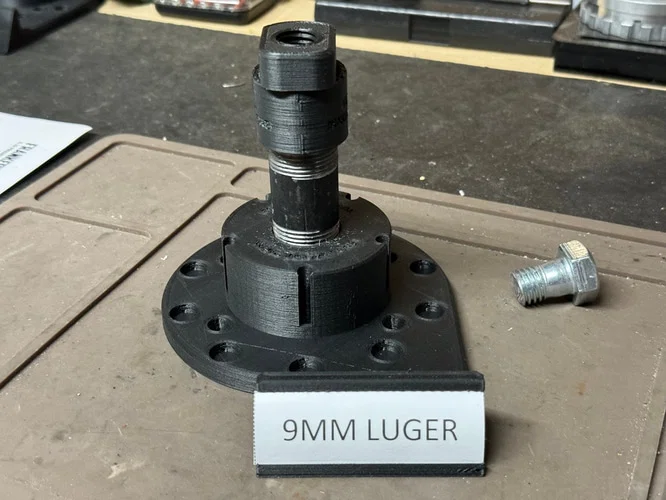

Lắp ráp: vặn một đầu pipe nipple vào shell plate stand, siết bằng tay tới khi chặt vừa. Tiếp theo, vặn tool head holder vào đầu còn lại của pipe nipple, cũng siết tay tới khi chặt vừa. Nhớ canh mặt được vát vuông (squared off side) quay ra phía trước.

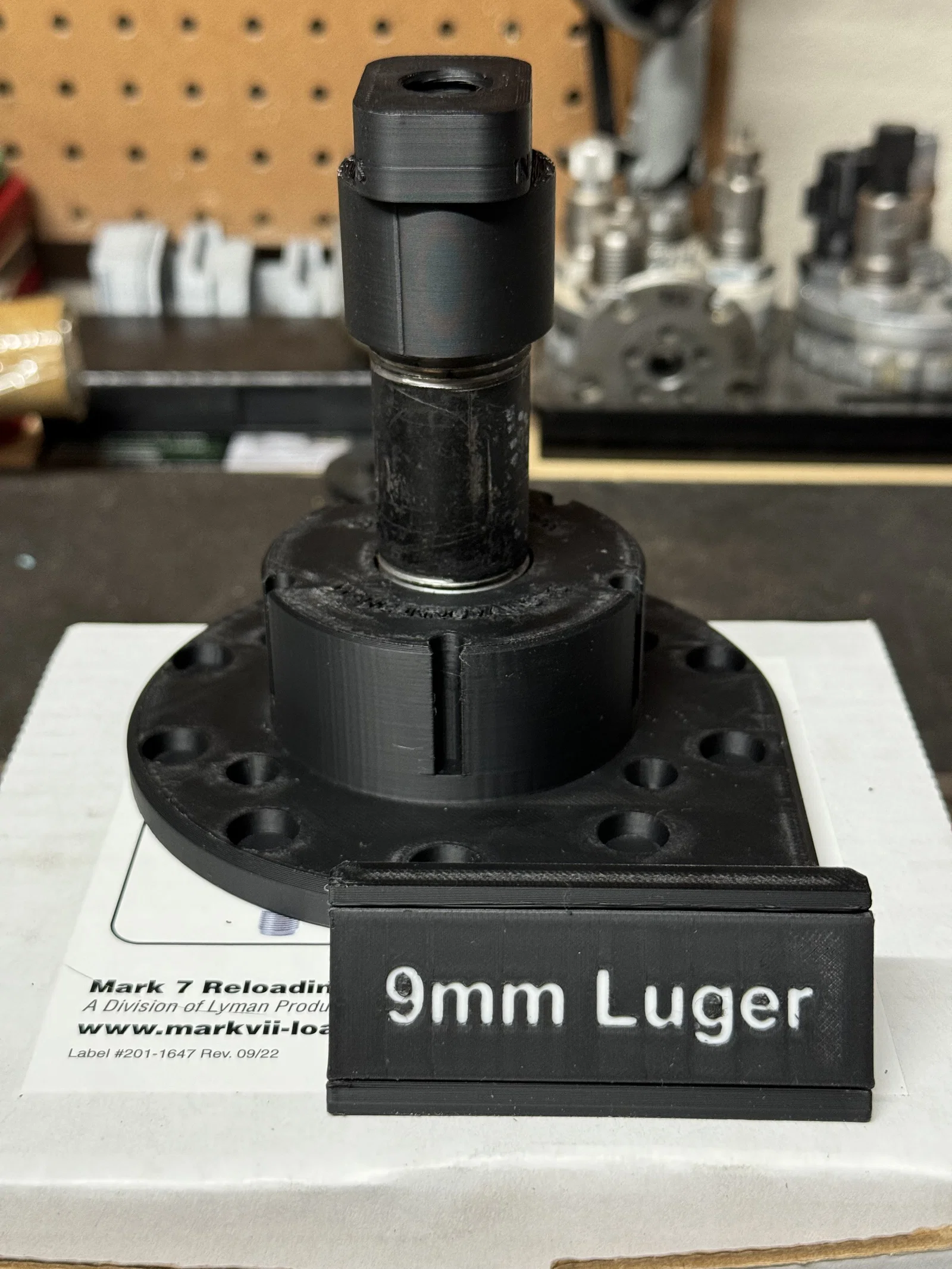

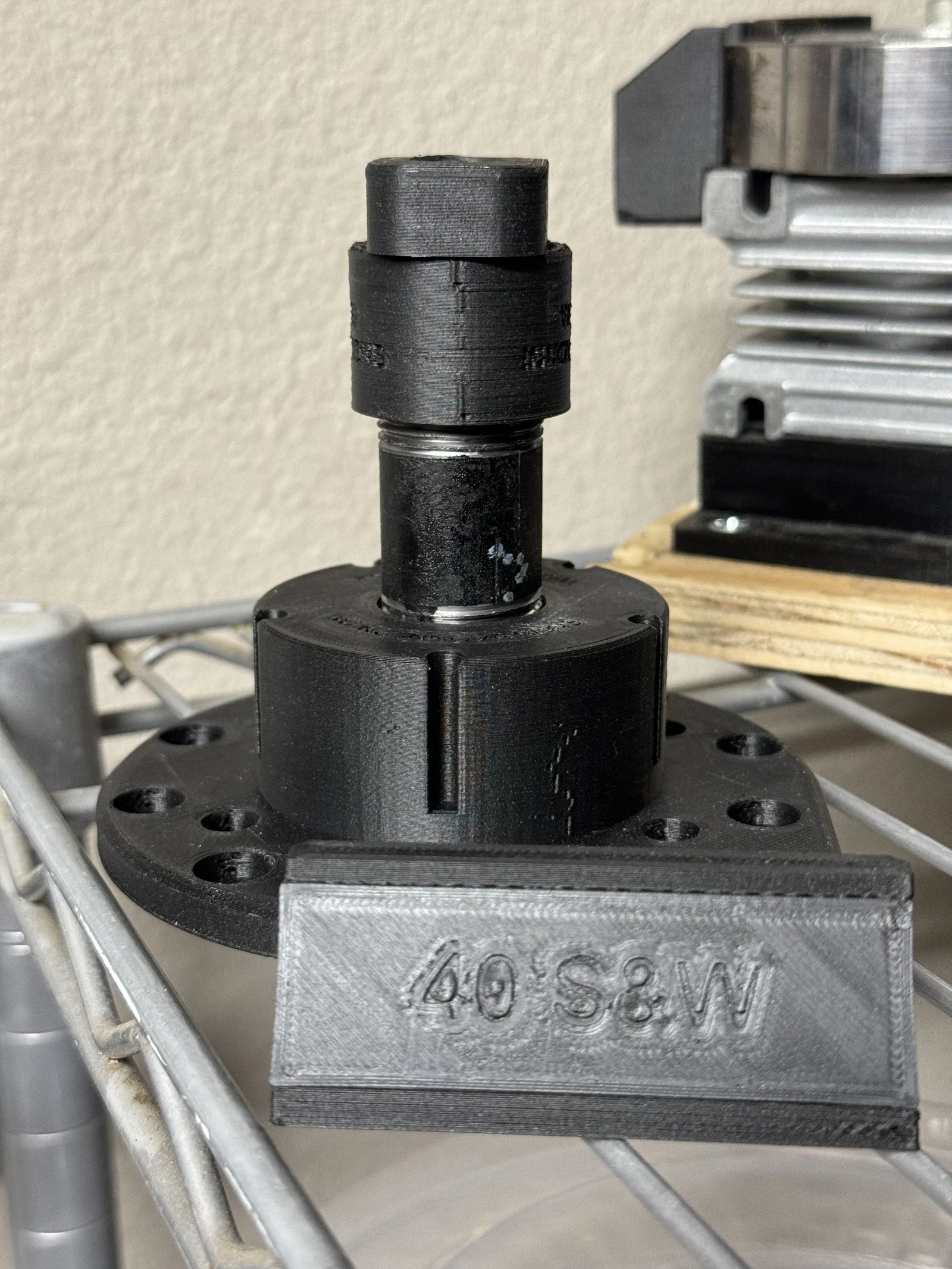

File Excel nằm trong file .zip là template để làm nhãn bằng giấy card stock, gắn vô phần khe chừa sẵn ở mặt trước shell plate stand. Mình cũng kèm thêm một file STL cho tấm nhãn trống, và vài caliber đã model sẵn nếu bạn muốn in 3D nhãn tuỳ chỉnh thay vì dùng card stock.

Các lỗ ở phần đế stand là để bạn bắt vít cố định stand lên một miếng gỗ hoặc bề mặt khác nếu muốn. Loại ốc/vít dự kiến dùng là #10 Flat Phillips wood screws.

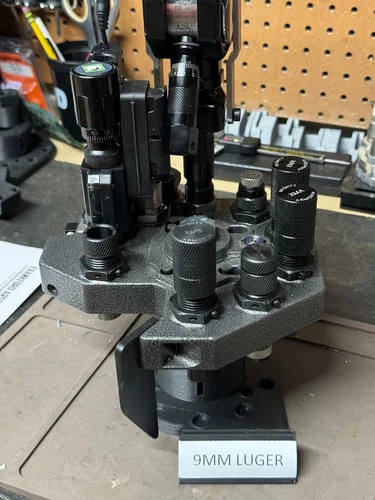

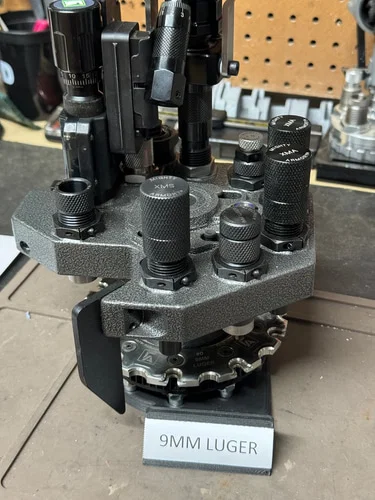

Nếu bạn muốn giữ powder measure reset bar gắn sẵn trên powder measure khi tháo tool head ra khỏi press, bạn sẽ cần bắt cố định Shell Plate Stand lên một bề mặt/cụm đỡ nào đó để chừa chỗ cho powder measure reset rod thò xuống dưới Shell Plate Stand. Mình không khuyến nghị dùng pipe nipple dài hơn. Vì như vậy tổng thể sẽ bị quá chênh trên, rất dễ làm cả bộ bị ngã.
