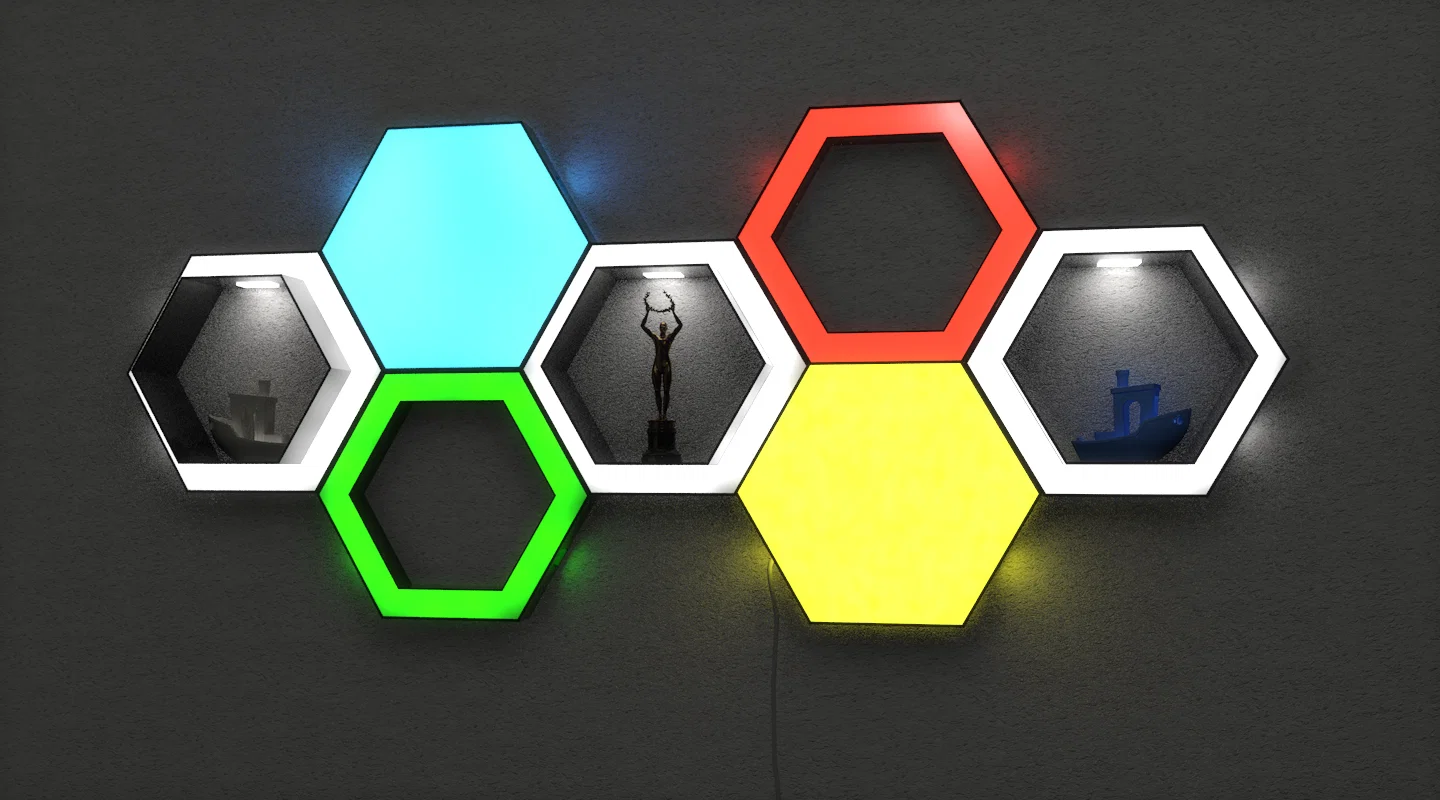

Panel LED Lục Giác & Kệ Mini Có Đèn (Hexagon LED Panels and Shelfs)

Tác giả FunkyArt_274361

Lượt tải
1.939
Lượt thích
764
Lượt coi
13.576

File 14 445,6 KB

  • CZ_LEDPanels_Shelf_1776964651.stlSTL · 73,3 KB
  • CZ_LEDPanels_full_strong_1776964652.stlSTL · 49,9 KB
  • CZ_LEDPanels_Outline_1776964653.stlSTL · 67,7 KB
  • CZ_LEDPanels_full_lite_1776964654.stlSTL · 42,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Bạn có thể xem một ví dụ rất hay về bộ HEX Panels này trên kênh YouTube của Engineericly.

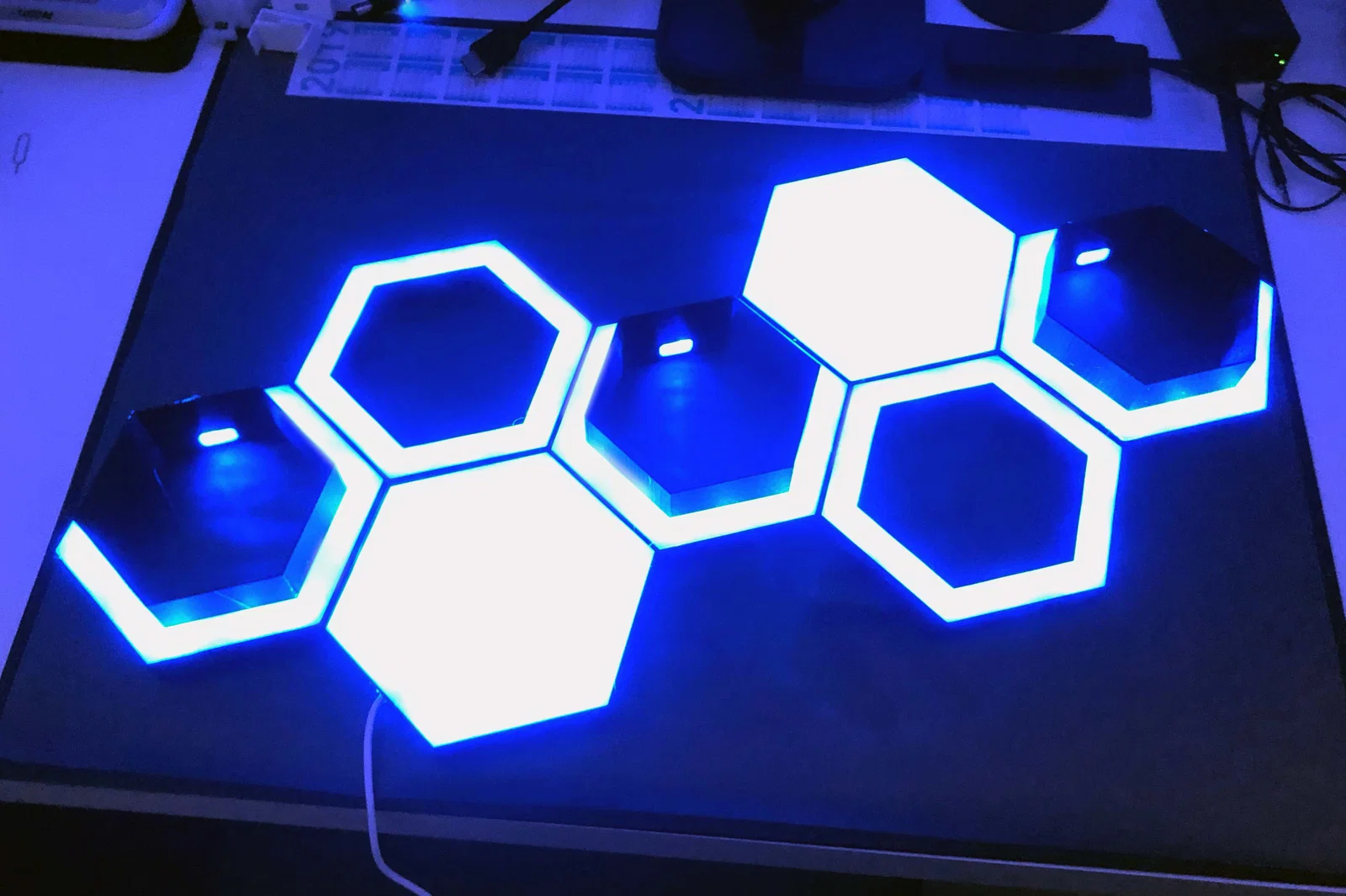

Mình in của mình với kích thước 100% (bạn thấy trong hình), nhưng lần sau chắc mình sẽ chọn 120% hoặc hơn, vì như vậy luồn LED sẽ dễ hơn và kệ cũng để vừa đồ lớn hơn.

Những thứ bạn cần:

  • LED-Strip (nếu bạn muốn mỗi ô có màu khác nhau, dùng RGBIC LED Strip)
  • Các cell đã in bằng vật liệu không xuyên sáng
  • Một loại vật liệu xuyên sáng cho phần “window”
  • Một ít vật liệu trong suốt cho (Shelf-Lightcap)

Vật liệu & Màu sắc:

  • In các panel: màu và vật liệu không quan trọng
  • In phần panel-windows bằng màu trắng xuyên sáng,
    (hoặc màu bạn muốn nếu bạn định dùng light strip trắng đơn)
  • In Shelf-lightcaps bằng vật liệu trong suốt hoặc xuyên sáng cao

Lắp đặt:

  1. Nếu bạn dùng reflector thì gắn chúng trước.
  2. Sắp xếp các cell theo ý bạn trên tường
  3. Cố định chúng lại với nhau bằng clip và keo.
  4. Vẽ phác một sơ đồ đơn giản để quản lý đường đi của LED Strip.
  5. Lắp LED vào bên trong (cái này có thể hơi khó chịu)
  6. Gắn light cap lên phần kệ (shelf).
  7. Bạn nên cố định ít nhất phần dây bằng keo nến (hot glue) hoặc cách nào đó.
  8. Treo lên tường
  9. Lắp các window vào và tận hưởng :)

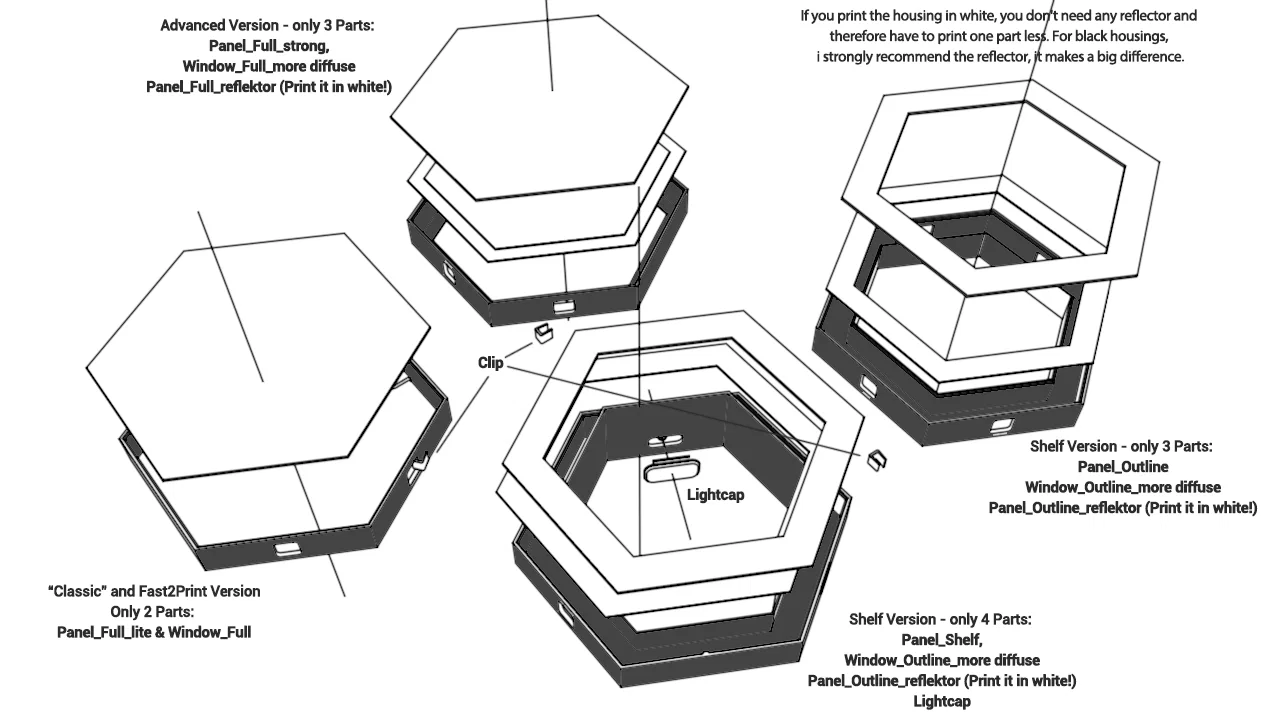

Các phần tuỳ chọn:

  • Holecap - để bịt các lỗ ở bên hông.
  • Light cap - chỉ cần cho phần kệ, nhìn như bóng đèn tích hợp (vật liệu trong).
  • Clip - dùng để cố định các panel với nhau.
  • diffuser- in bằng vật liệu trong
  • Reflector - nếu bạn in vỏ/case bằng màu tối thì nên dùng reflector, ánh sáng sẽ phân bổ đẹp hơn nhiều.

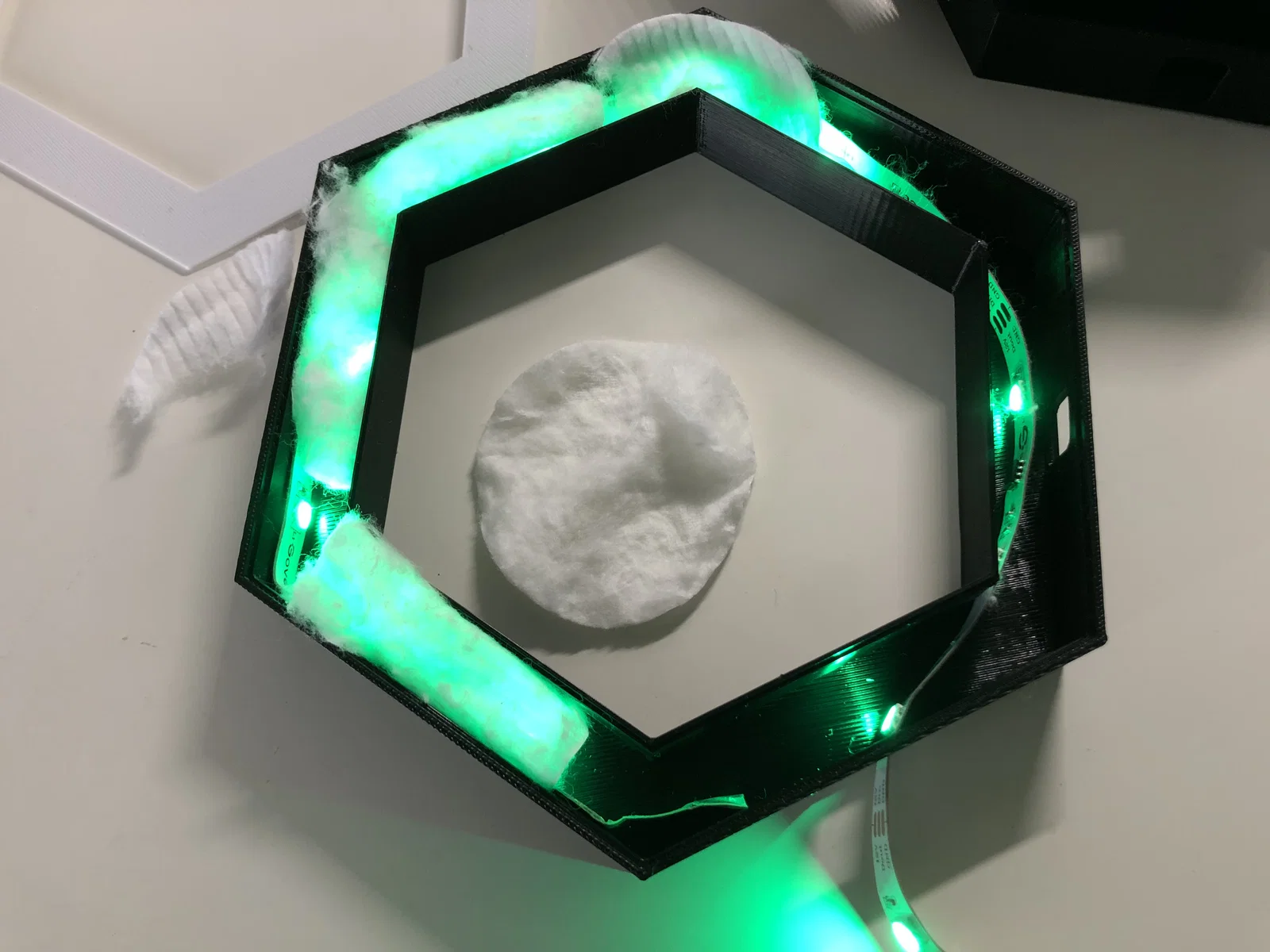

Nếu bạn gặp vấn đề ánh sáng không đều, bạn có thể in window (diffuser) dày hơn hoặc dùng LED diffuser (PETG/PLA trong). Nếu vẫn chưa ổn, hãy đổ đầy bên trong bằng silicone trong/trắng (như vầy) hoặc bông gòn.

Ở đây bạn có thể xem cách đi dây và điều khiển LED bằng ESP32 nói chung:

 https://www.youtube.com/watch?v=GYxctjukehY

Người dùng ở Đức (bật phụ đề tiếng Anh) có thể xem ở đây phần lắp ráp đầy đủ của HexagonPanels:

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
14
Tổng dung lượng
445,6 KB
File lớn nhất
77,8 KB
