Đồ Gá Honing Cho Đục & Lưỡi Bào (Không Bearings, Ít Moreness)

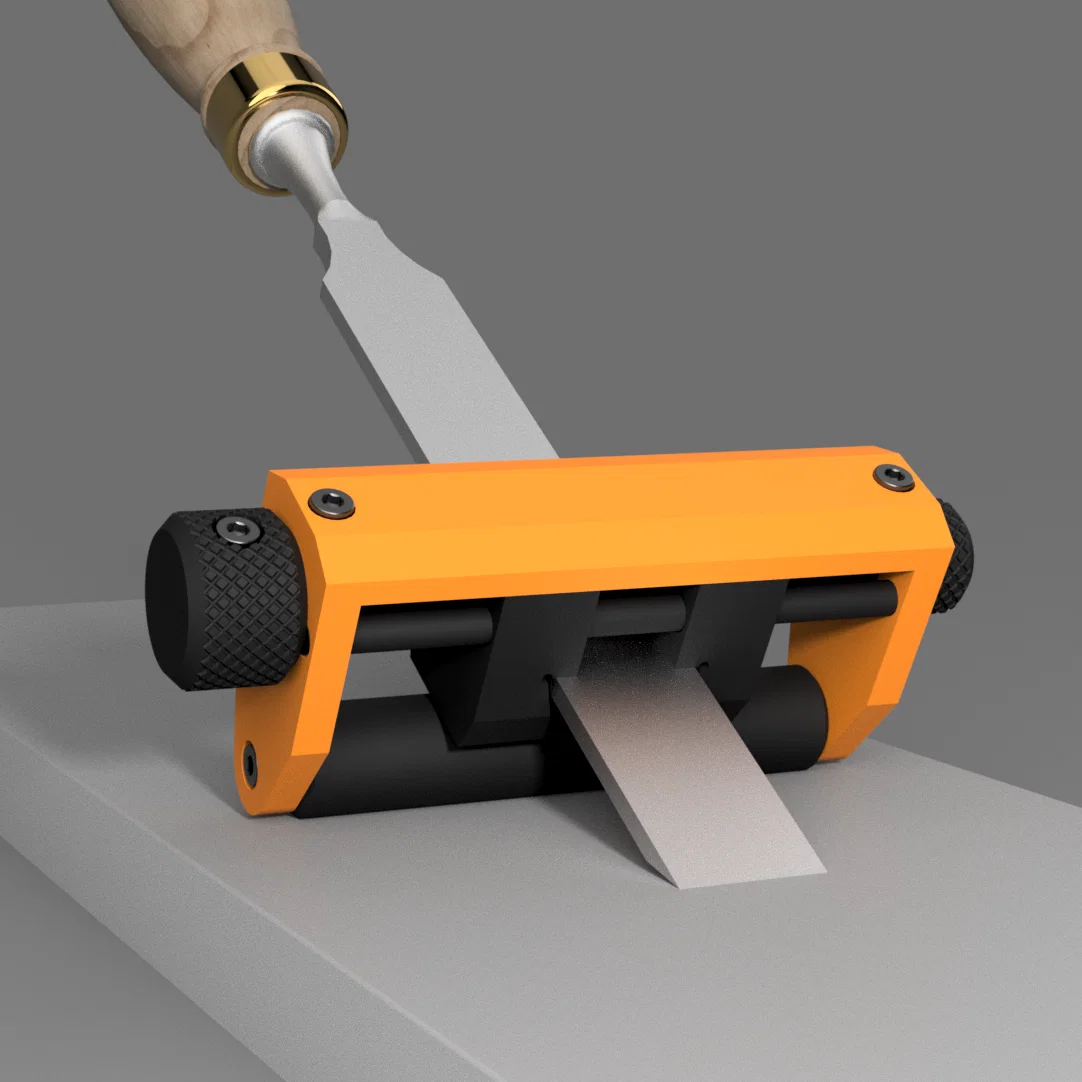

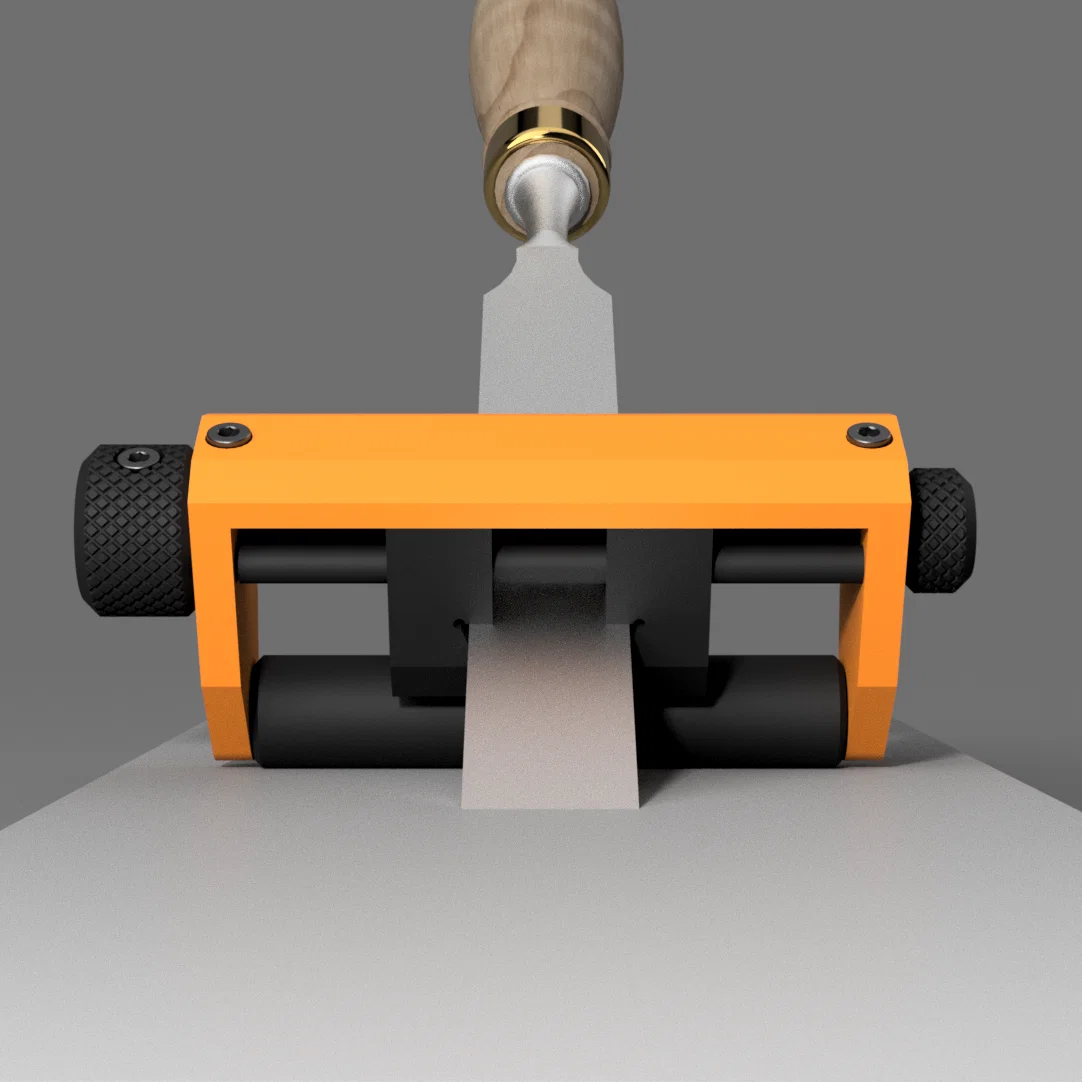

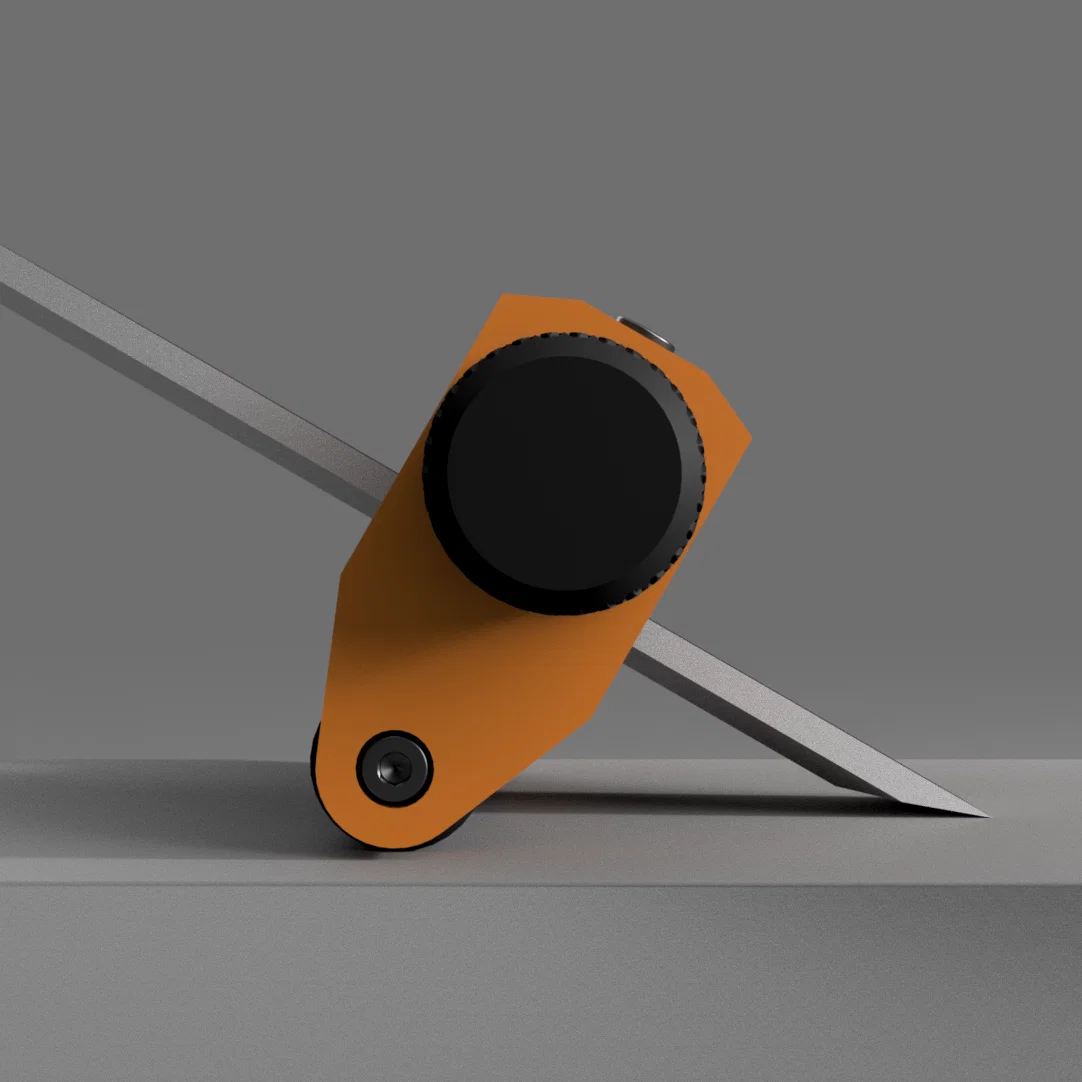

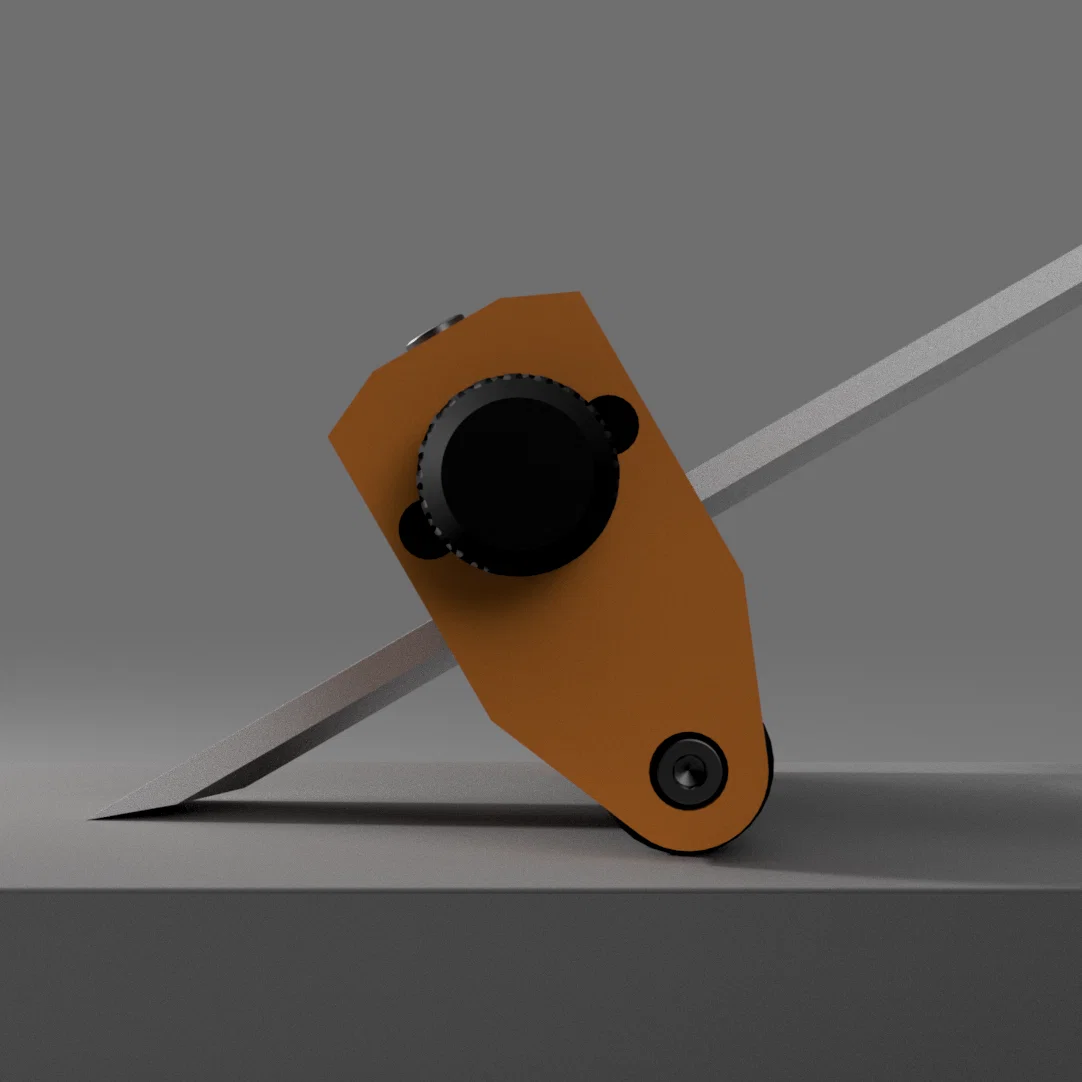

Đồ gá honing cho đục và lưỡi bào dạng low-profile. Không cần dùng bearings.

Lắp ráp

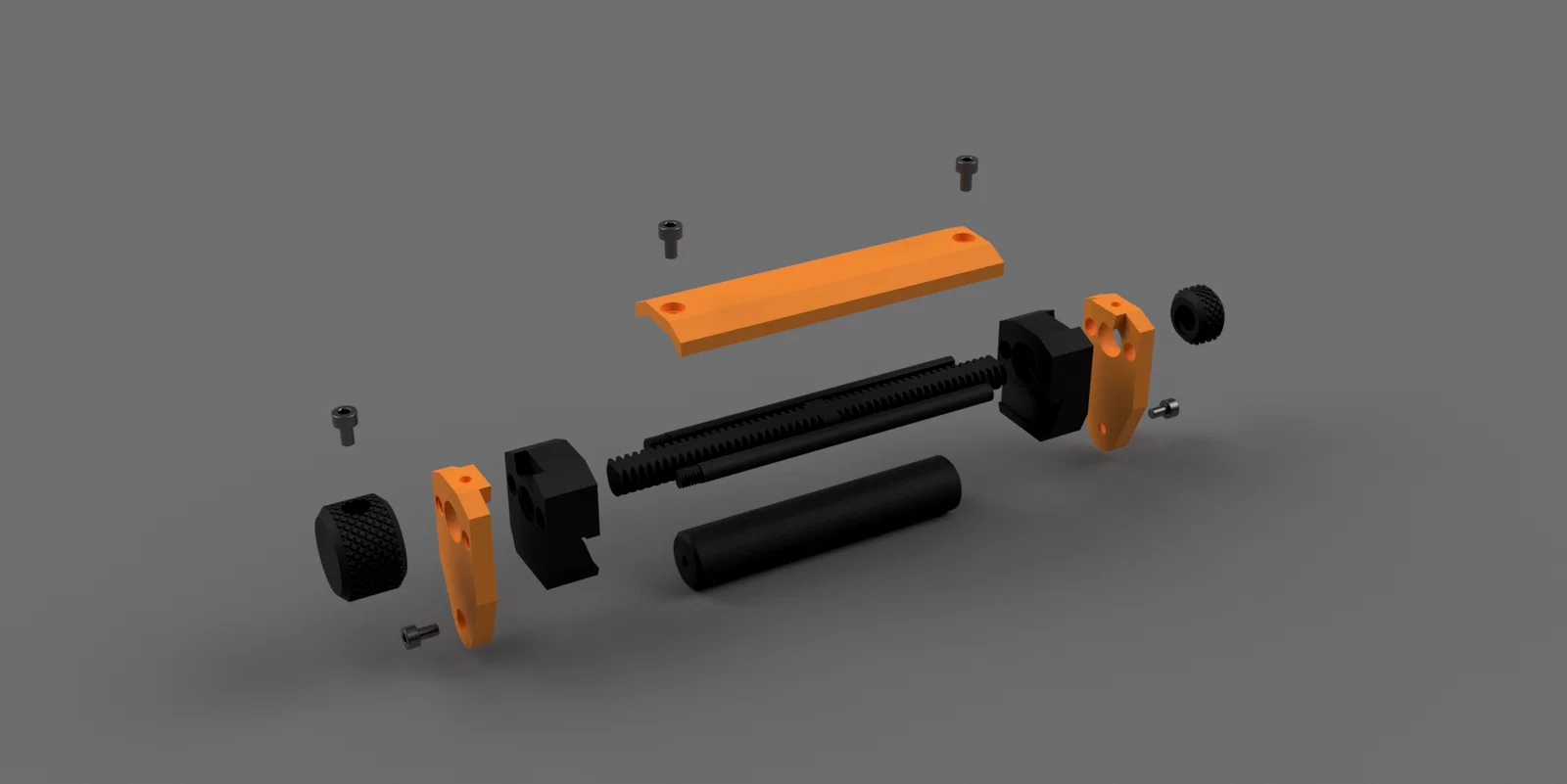

Vặn cả hai má kẹp vô hết cỡ về phía giữa (chúng sẽ thẳng hàng), rồi gắn núm vặn. Bên phải là ren ngược, và hai má kẹp chỉ chạy theo một chiều. Xoay núm ngược chiều kim đồng hồ để tách hai má kẹp ra, rồi luồn các chốt dẫn hướng (guide pins) xuyên qua cả hai má kẹp và vặn chúng vào khung theo phần ren. Có thể bạn sẽ cần kìm để vặn. Sau đó trượt nửa khung còn lại vào, chúng sẽ giữ với nhau bằng ma sát. Tiếp theo, lắp phần connector phía trên (ốc m3x5). Gắn núm nhỏ vào trục vít chính (bên ren thuận/chiều kim đồng hồ) rồi lắp con lăn (ốc m3x10).

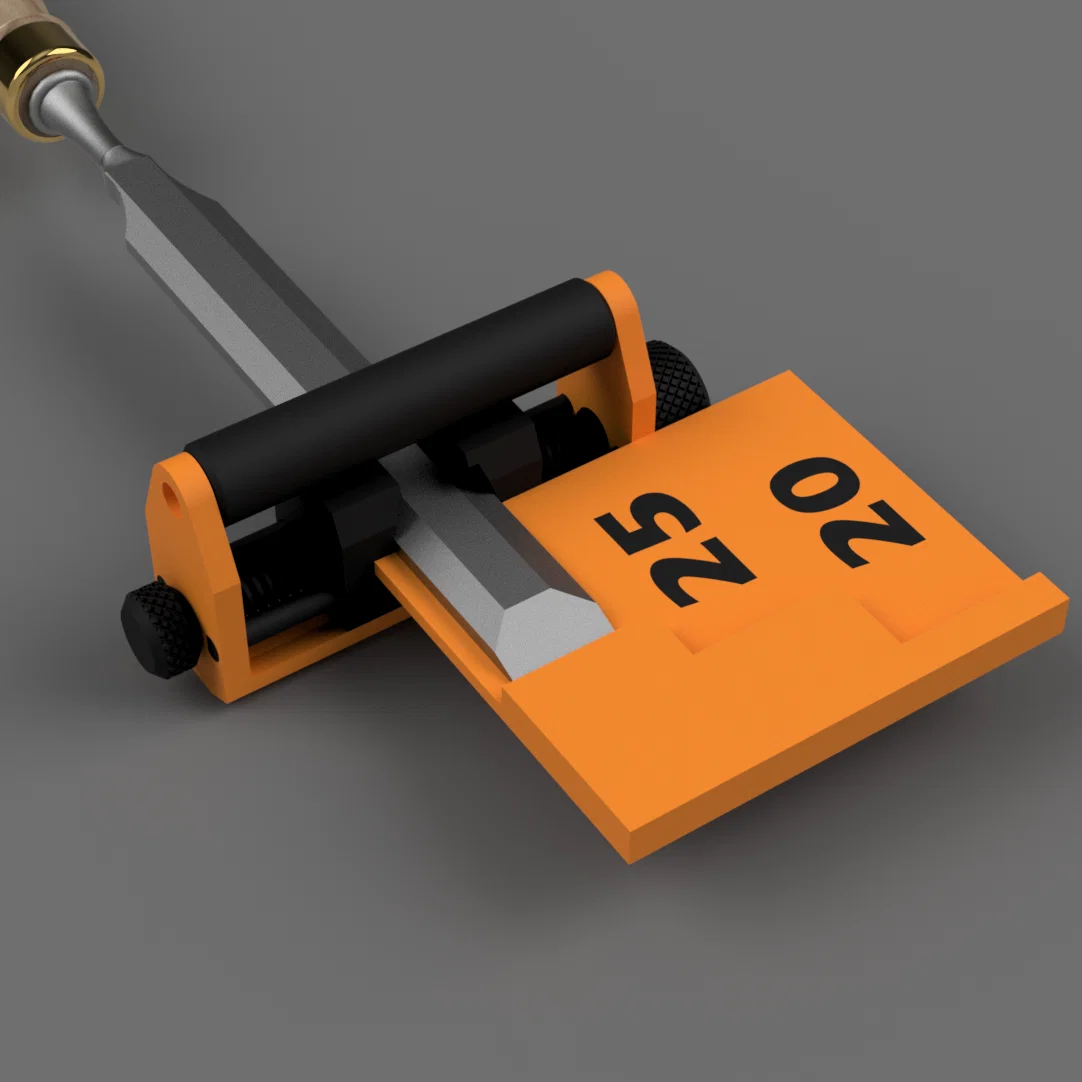

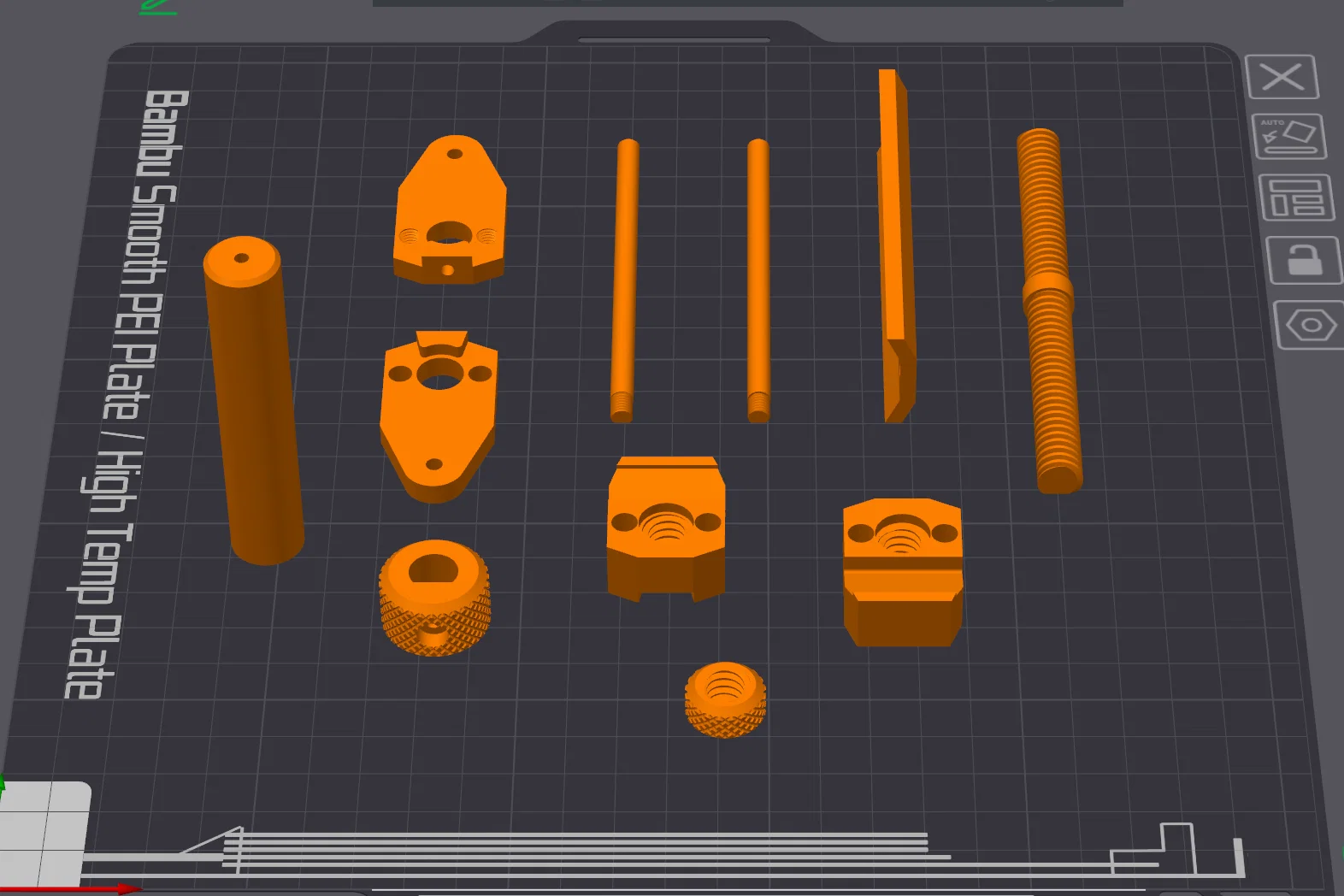

File STEP của thước canh góc (angle guide) đã sẵn sàng cho in nhiều màu, nhưng mình cũng kèm STL để in 1 màu.

NOTE:

Tốt nhất nên in con lăn với random seams. Cách này sẽ tránh tạo một cục gờ rõ khi lăn trên bề mặt đá/đế mài.

Phần cứng cần có:

• 3x ốc M3x5 head cap screw
• 2x ốc M3x10 (hoặc dài hơn) head cap screw
