Gậy cosplay dạng thu gọn (Collapsing Cosplay Cane)

Gậy đơn giản cho nhu cầu nhẹ

Đây là một mẫu gậy chống/gậy đi bộ dạng thu gọn (collapsing) có thể khóa ở trạng thái mở hoặc đóng, ban đầu làm cho cosplay và dùng mức nhẹ. Rất hữu ích khi mấy cây gậy cồng kềnh khó mang theo.

Mình định upload luôn file nguồn FreeCAD, nhưng phút chót gặp bug làm lỗi ở một trong những rãnh cuối. Nên trước mắt mình chia sẻ file STL test print.

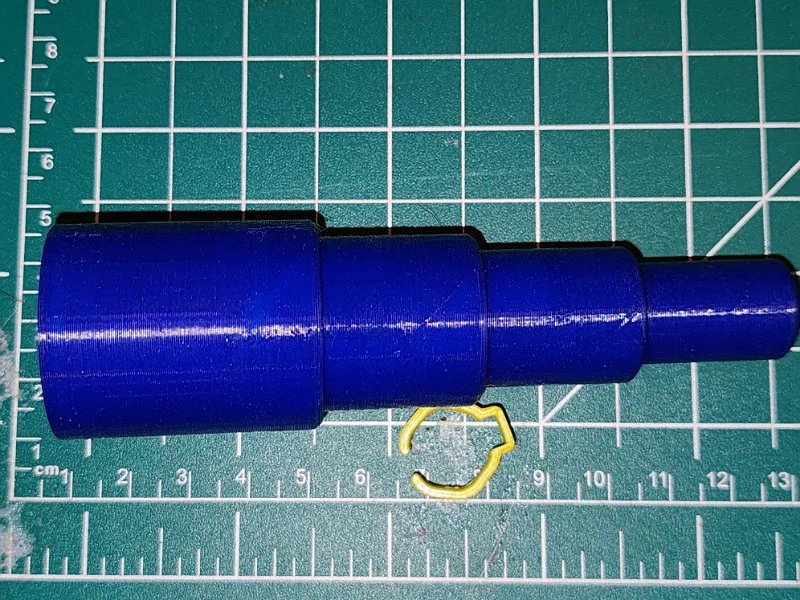

File test này hợp lý để kiểm tra setting in và tinh chỉnh. Với Ender3 của mình, mình in với horizontal expansion là -0.9mm thì hoạt động ổn.

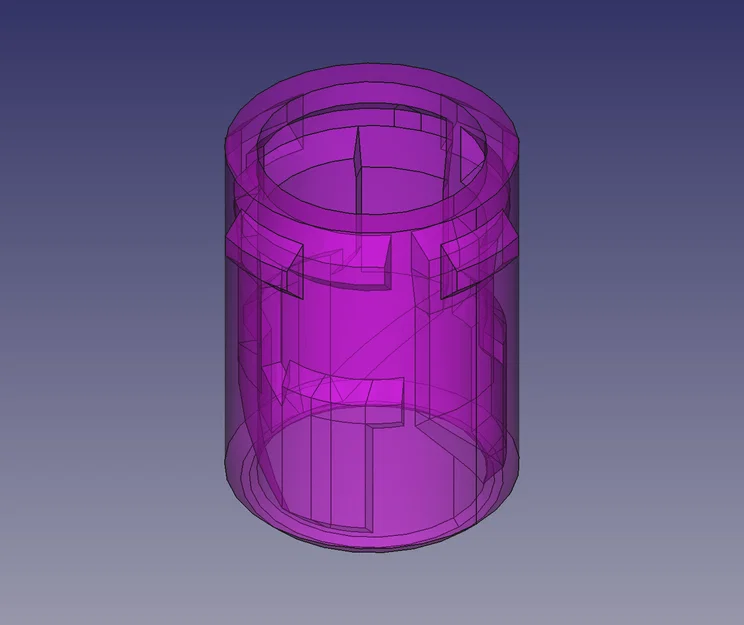

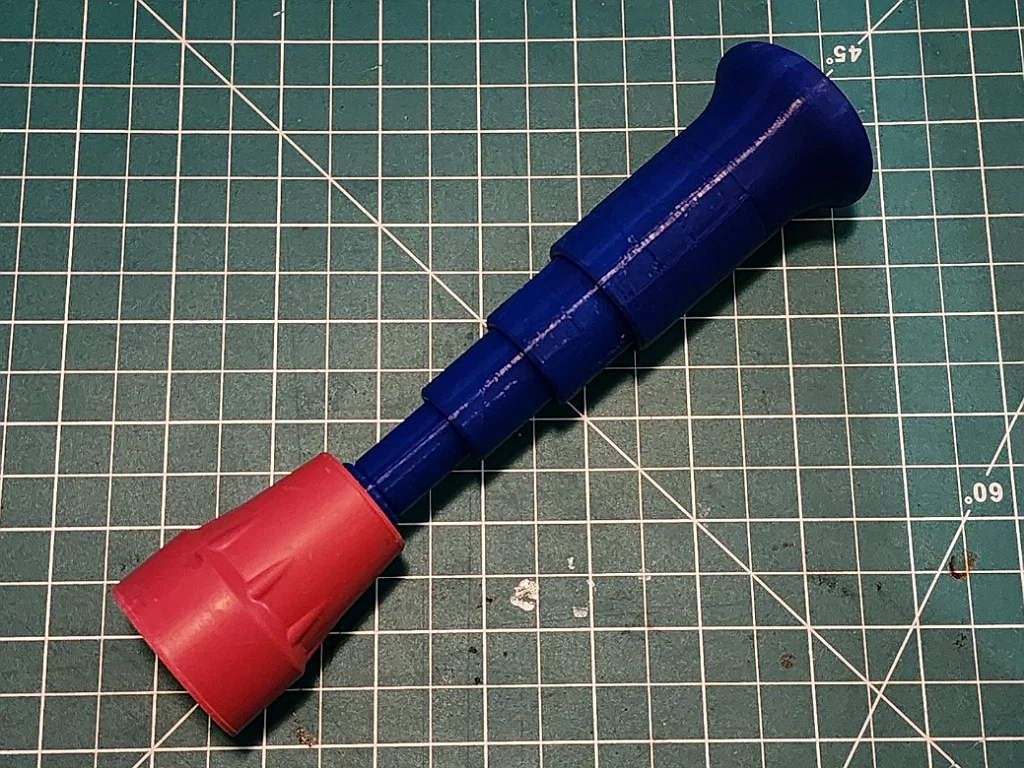

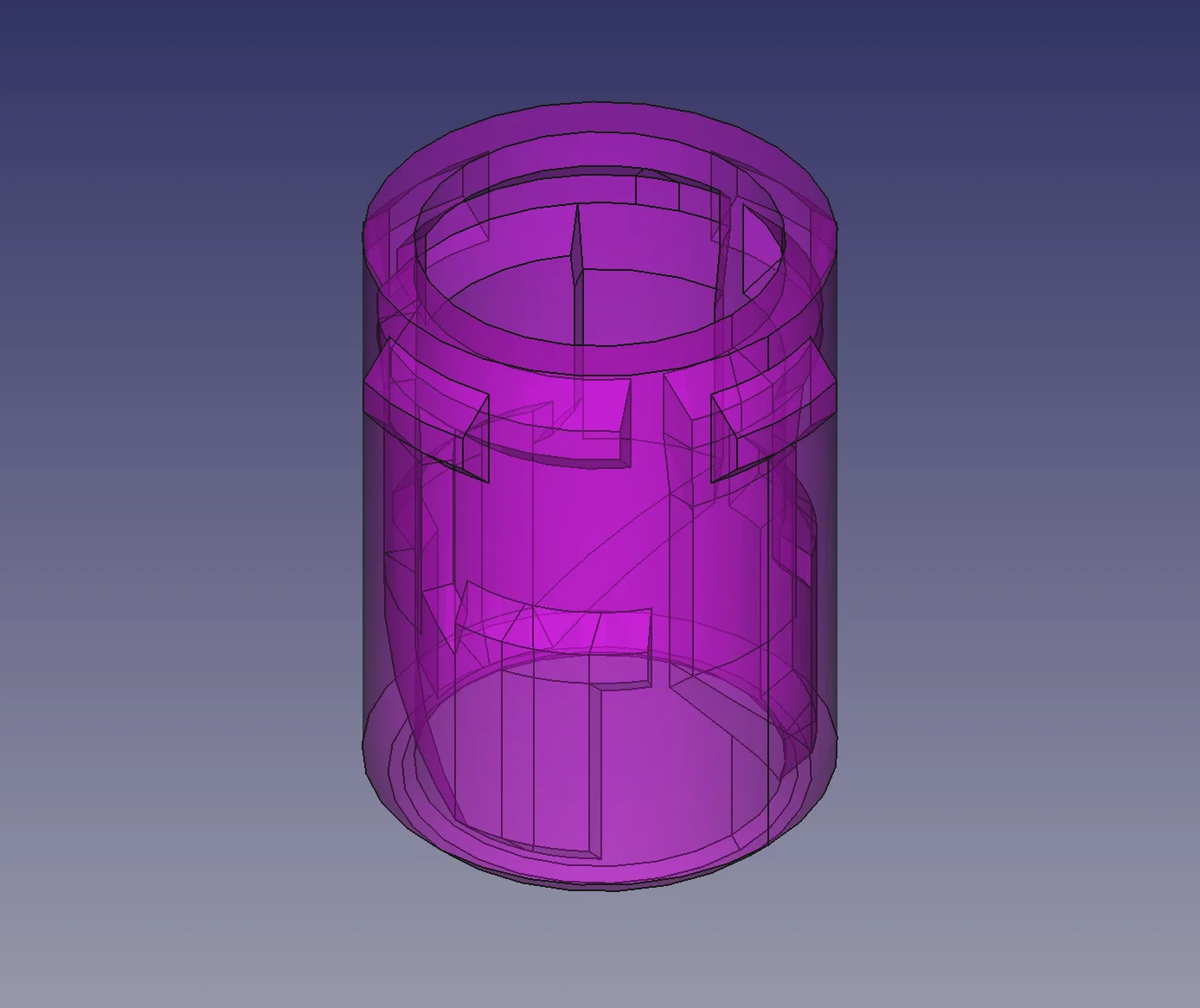

Nguyên lý chung: khi thu gọn thì nó giữ lại bằng một cú vặn khóa đơn giản. Khi mở khóa, có thể kéo ra hết chiều dài, và lúc tới cuối sẽ vặn nhẹ. Đẩy thẳng lại thì nó sẽ giữ ở trạng thái kéo dài nhờ cú vặn nhẹ ở phần cuối của các rãnh (interior grooves). Sau đó có thể khóa lại để chắc hơn bằng cách hoặc giữ phần trên và dưới rồi xoay nhẹ, hoặc đặt chân lên (giữ chắc) rồi xoay nhẹ phần trên để đưa mọi thứ vào đúng vị trí khóa.

Để cất đi: chỉ cần mở khóa bằng cách vặn nhẹ theo chiều ngược lại, tiếp tục vặn nhẹ trong lúc kéo ra hết, rồi đẩy ngược lại để thu vào. Khi đã thu gọn xong, vặn nhẹ là sẽ khóa lại.

Khóa là vặn phần trên/phần ngoài cùng theo chiều kim đồng hồ (clockwise), còn mở khóa là vặn ngược chiều kim đồng hồ (counter-clockwise).

Cập nhật 6/6

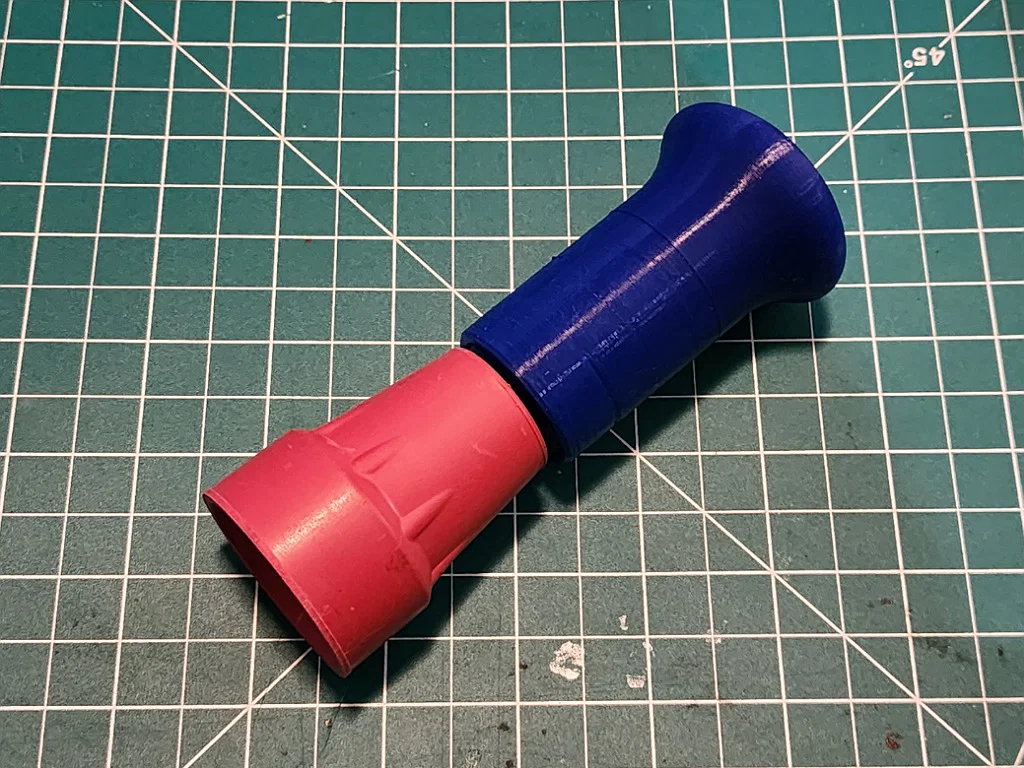

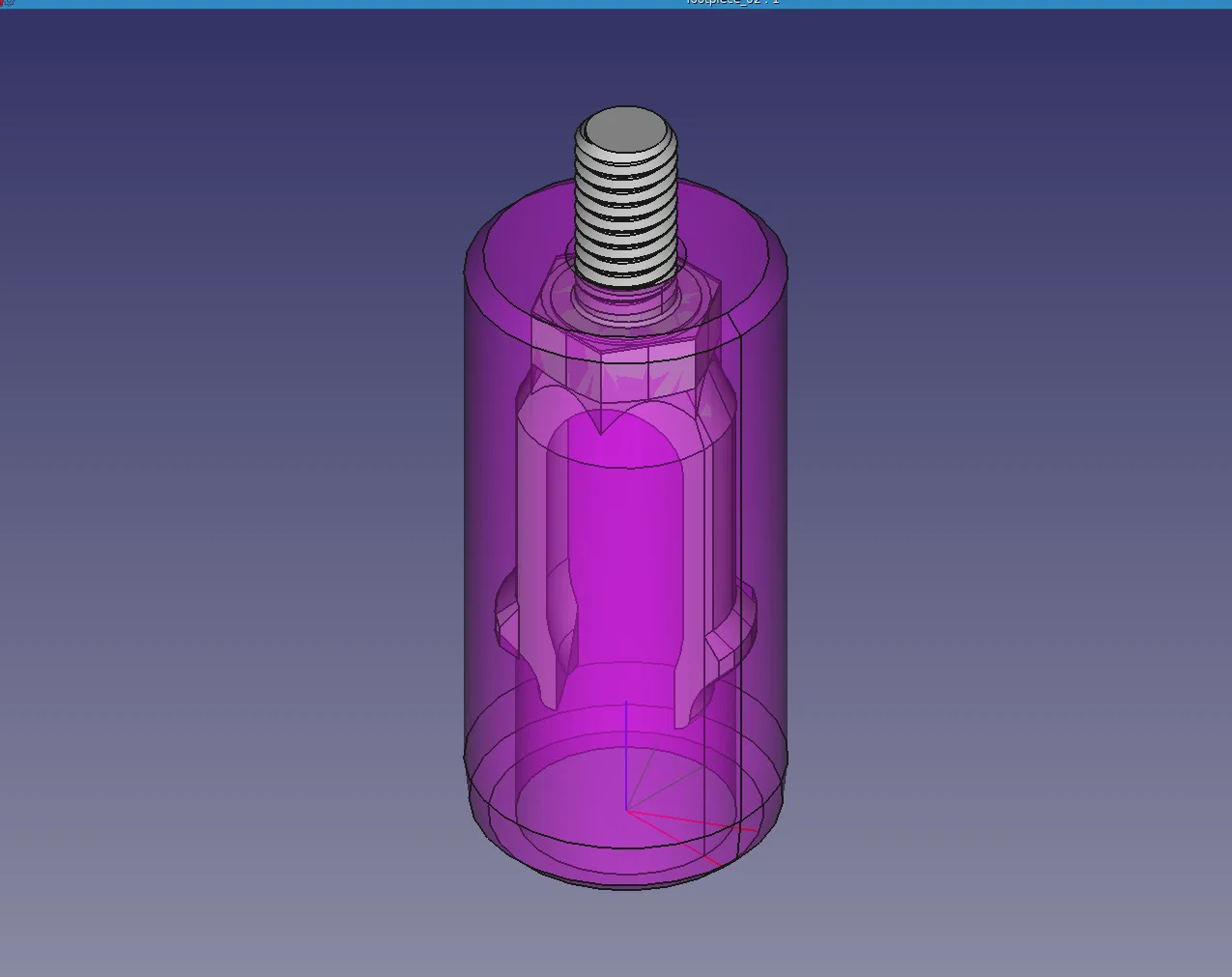

Mình mua một bộ đế cao su tiêu chuẩn cho gậy đi bộ. Tiếc là dù ren in 3D nhìn gọn, nhưng độ bền không cao. Nên mình làm thiết kế thứ hai dùng bu-lông M6 đầu lục giác (hex head) tiêu chuẩn và chạy rất ổn.

Cập nhật 7/6

Mình đã dựng lại file part chính trong FreeCAD. Mấy rãnh cong lại bị hơi “lạ” lần nữa, nhưng mình sửa được bằng cách tinh chỉnh để dùng một helix duy nhất. Nhờ vậy cũng fix được phần lớn vấn đề về tốc độ.

Mình vẫn đang tìm cách assemble các instance sao cho tốt nhất (hoặc ít tệ nhất), nhưng như vậy là giờ người khác có thể tự dựng và cấu hình theo ý.

Cập nhật 7/6, lần 2

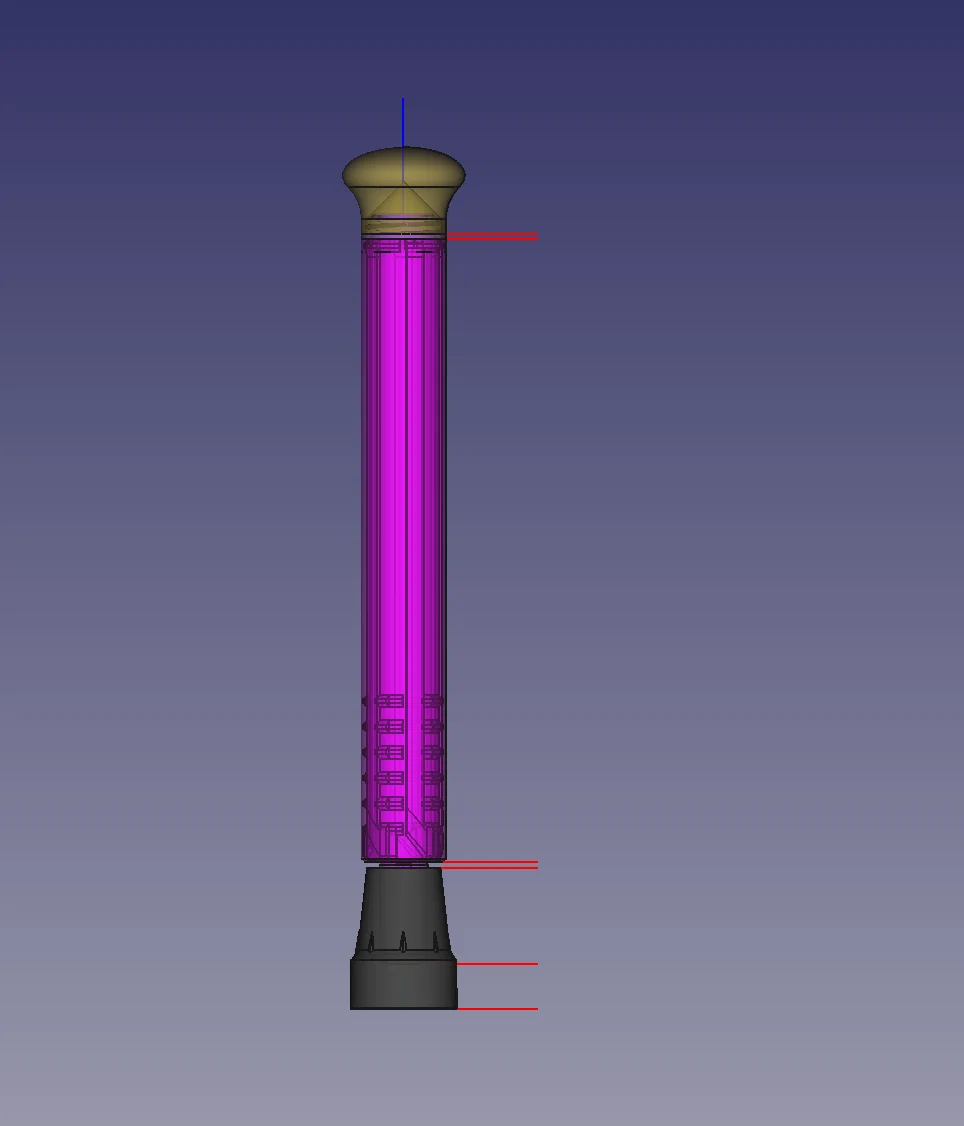

Mình đã hoàn tất việc dựng lại các file model FreeCAD và phần assembly để in các chi tiết theo chiều cao “full”, “test”, hoặc “minimum test”. (Tiếp theo: phần khớp trên và thử nghiệm.)

Cập nhật 9/6

Giờ chắc đã hoàn thiện và dùng được rồi.

Cập nhật 10/6

Nếu bạn có tay cầm gậy tiêu chuẩn muốn thử, mình có làm một .

Cập nhật 11/6

Với các thay đổi mới nhất ở phần ren trên (cao hơn chút để bám chắc), mình quên kiểm lại tổng chiều cao nên bị cao hơn khả năng in của máy mình 3.09mm. Mình đã thu nhỏ lại nhẹ để chừa chút khoảng hở.
