KSC75 Froggie Mod – Mod dây tháo rời MMCX/3.5mm cho Koss KSC75

(GIỜ có thêm STL "EZ Print" để in nguyên khối 1 part)

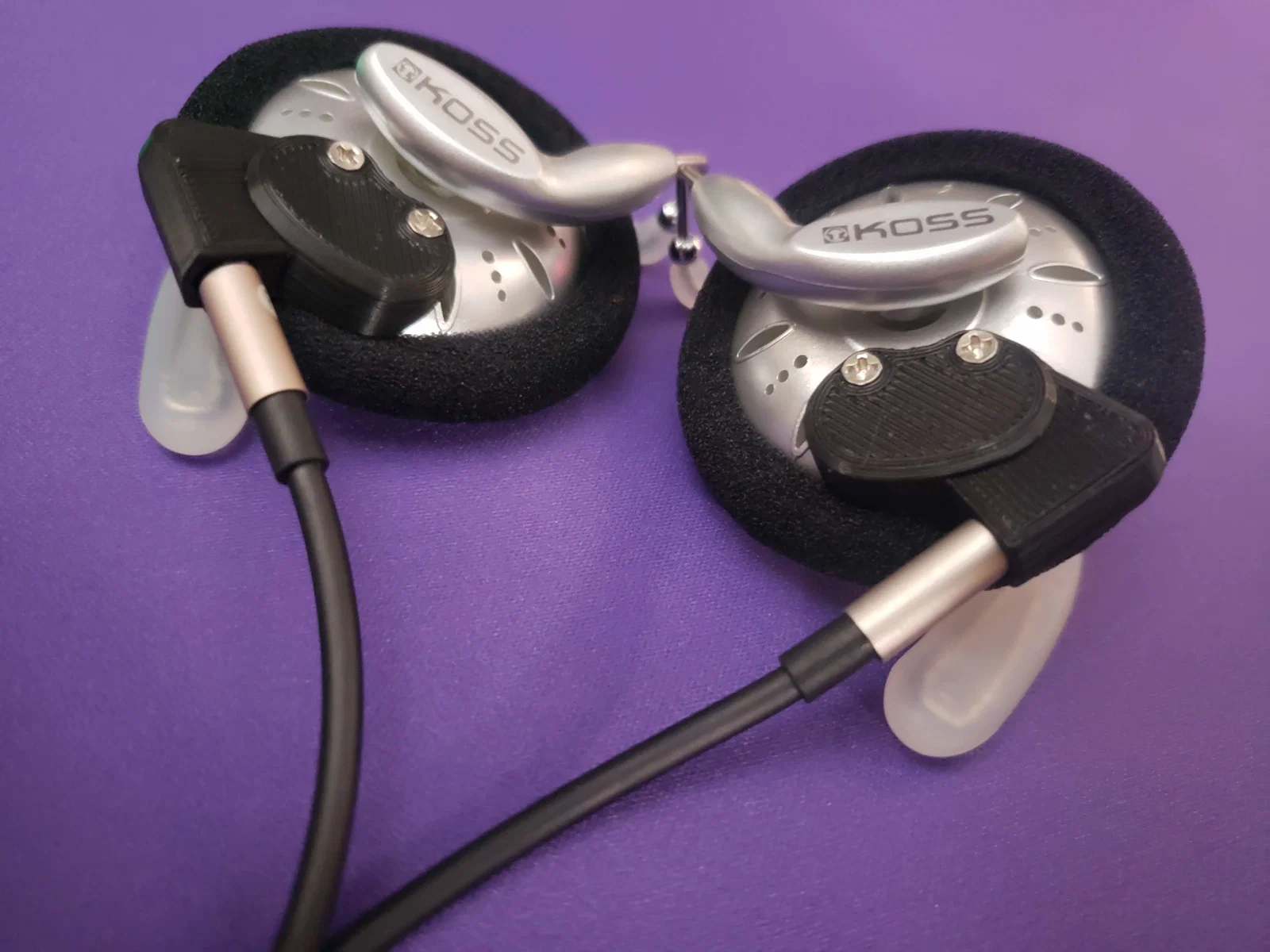

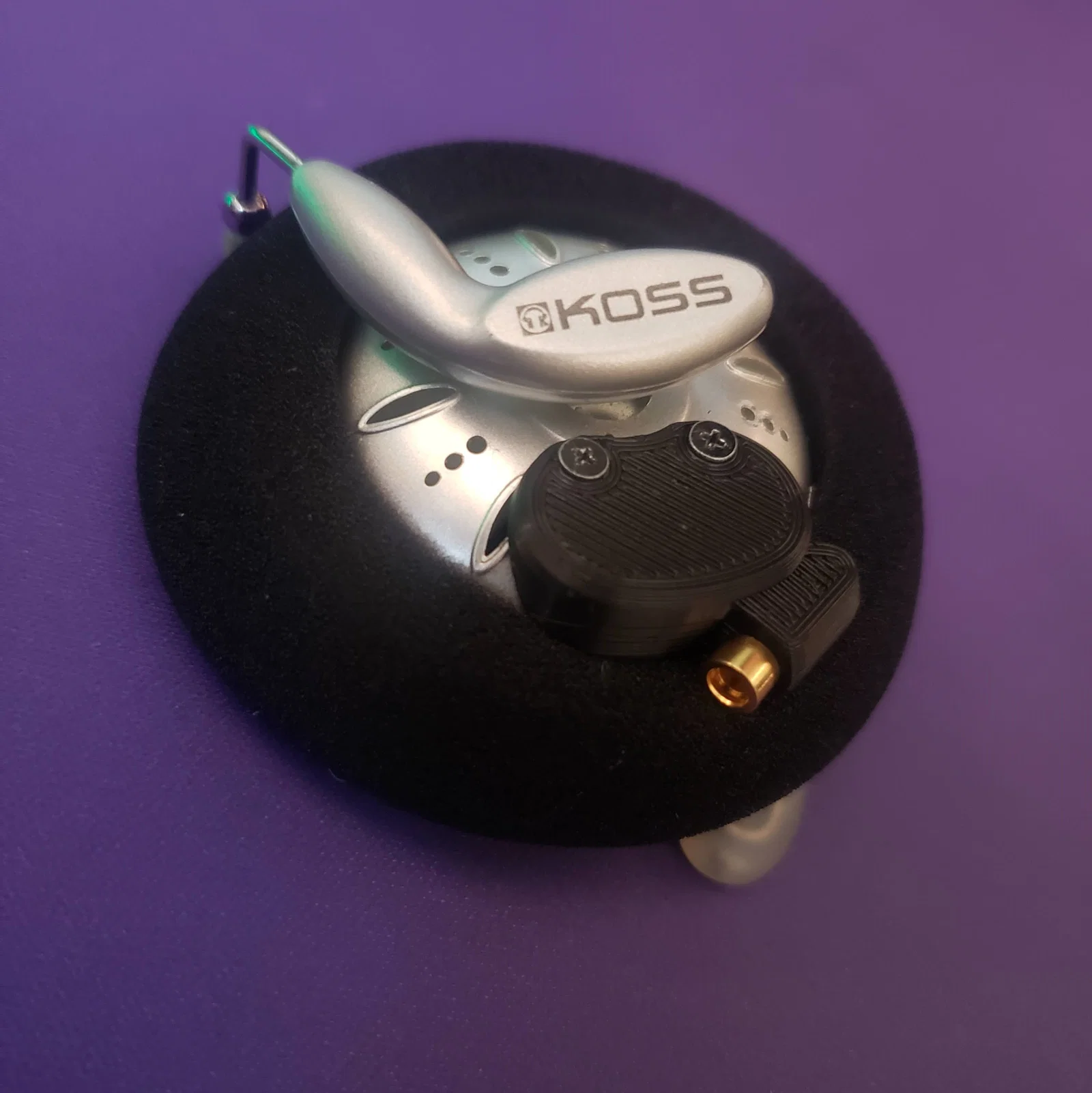

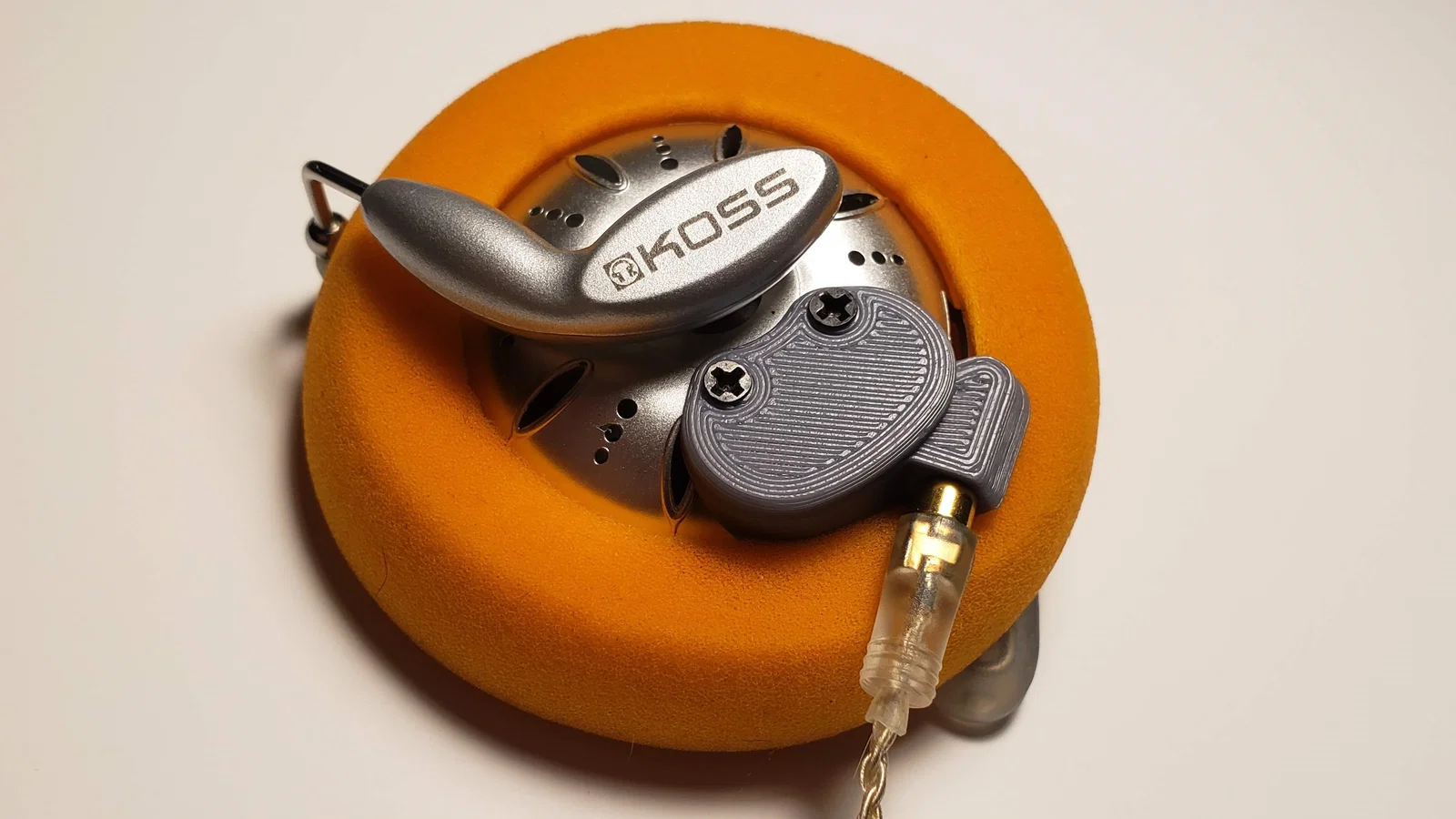

Đây không phải là thiết kế đầu tiên để gắn đầu MMCX lên KSC75, nhưng đây là thiết kế MMCX tốt nhất cho KSC75. Mình làm cái này vì không hài lòng với các thiết kế hiện tại: đầu connector bị thò ra quá xa và chĩa thẳng xuống, đồng thời hạn chế bản lề (hinge) của driver khá nhiều. Thiết kế của mình nhắm tới việc xử lý hết các vấn đề đó. Connector được đặt nghiêng (angled) giải quyết 3 chuyện: độ thoải mái, lực đòn bẩy (leverage), và hướng lực khi kéo.

Với kiểu cũ, khi giật/dắt dây thì lực kéo đi thẳng xuống, gây áp lực lên phần trên cùng của tai. Với thiết kế mới, kéo xuống sẽ làm ear-clip xoay theo, nhờ vậy lực được dàn đều ra phía sau tai thay vì dồn vào một điểm. Vấn đề về leverage mình gặp rõ nhất là lúc nằm, vì KSC75 là tai nghe chính mình dùng để ngủ. Với kiểu connector cũ, mình không dám nằm nghiêng khi tai nghe kẹp giữa đầu và gối vì sợ gãy đầu mmcx. Còn với thiết kế mới thì không phải lo, vì connector không còn chìa ra ở một góc quá “gắt” nữa. Độ thoải mái so với kiểu cũ thì khỏi bàn: khi hinge không còn bị cái ring của mẫu cũ cản lại, KSC75 có thể ôm sát (flush) vào tai một cách thoải mái.

Parts:
Wire: tái sử dụng enameled wire từ dây zin
Connector: 3.5mm hoặc MMCX
Screws: 2x M2*6 self tapping flat screws
Glue: chấm nhẹ một chút keo super glue để giữ connector khỏi bị trượt/xiên.
