Thước đo góc chính xác cho các góc ngoài và cạnh tròn

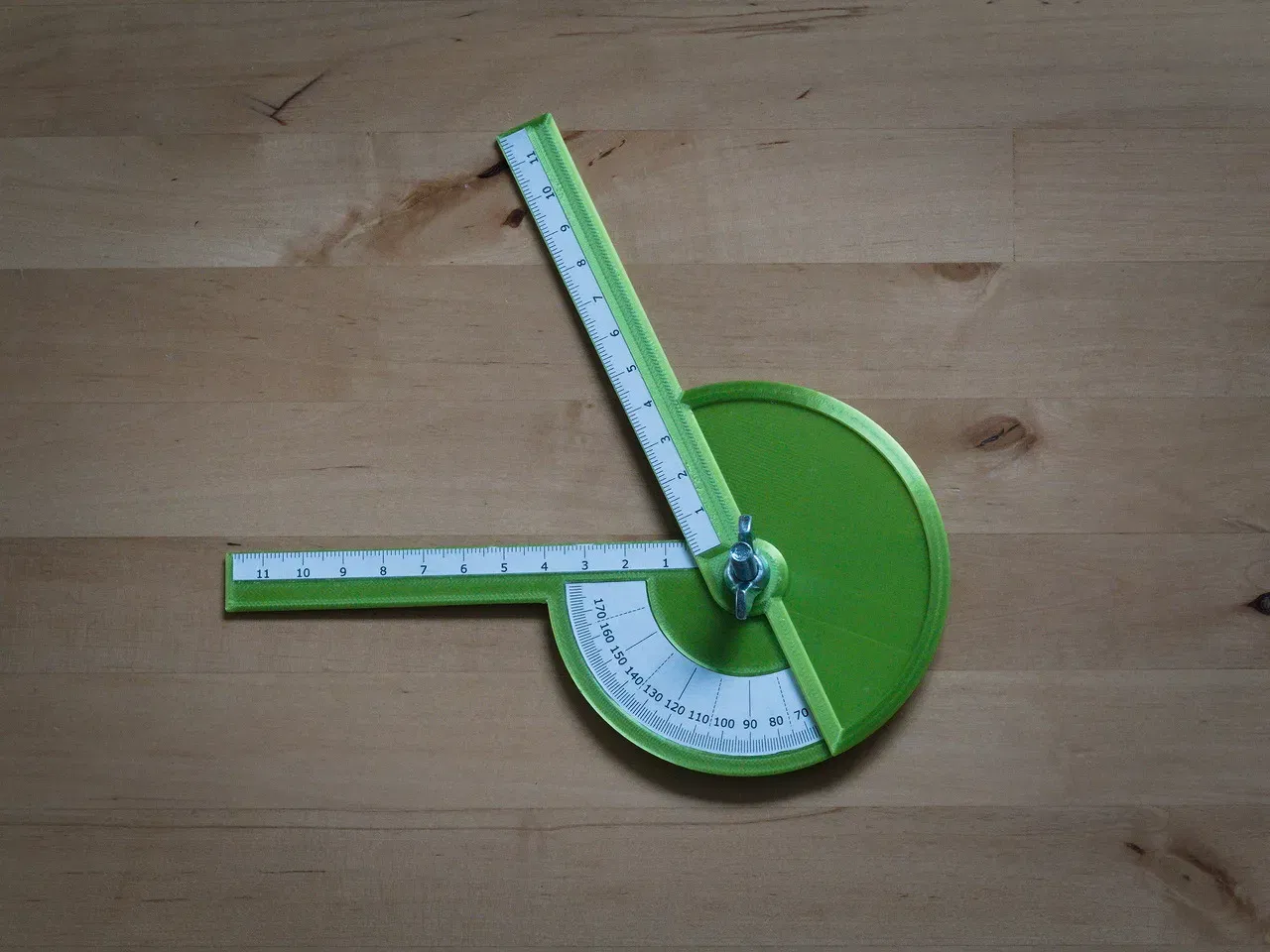

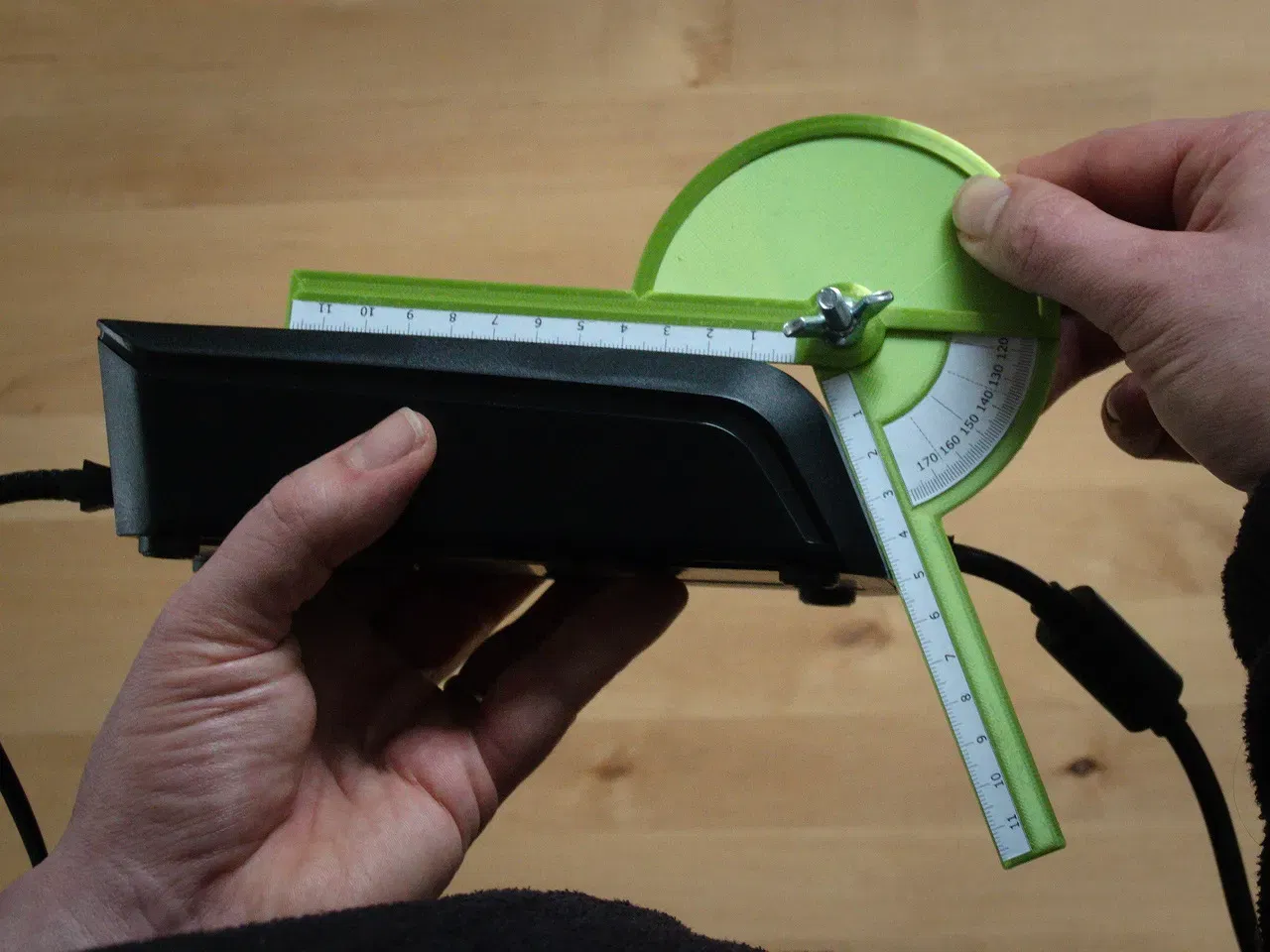

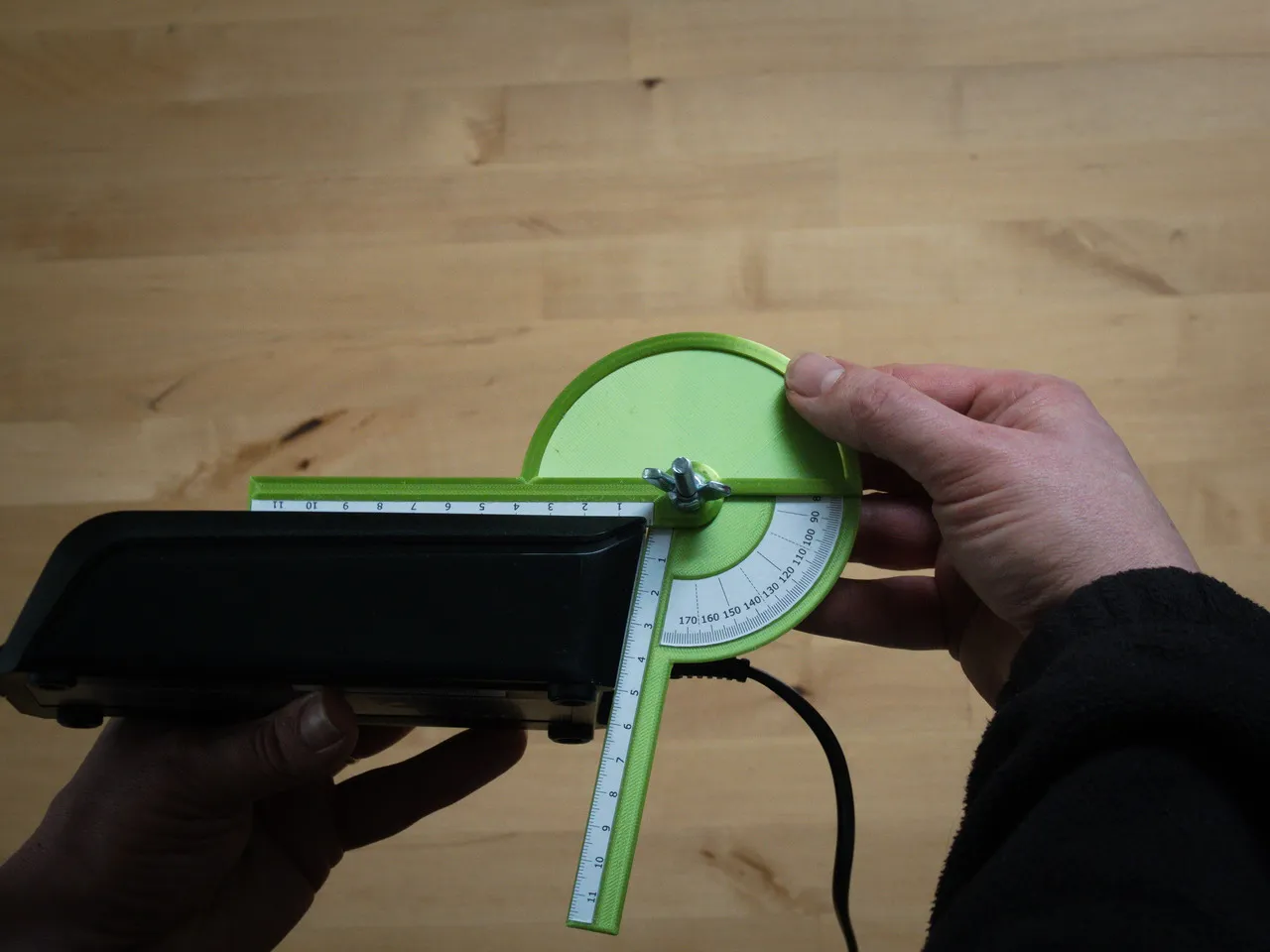

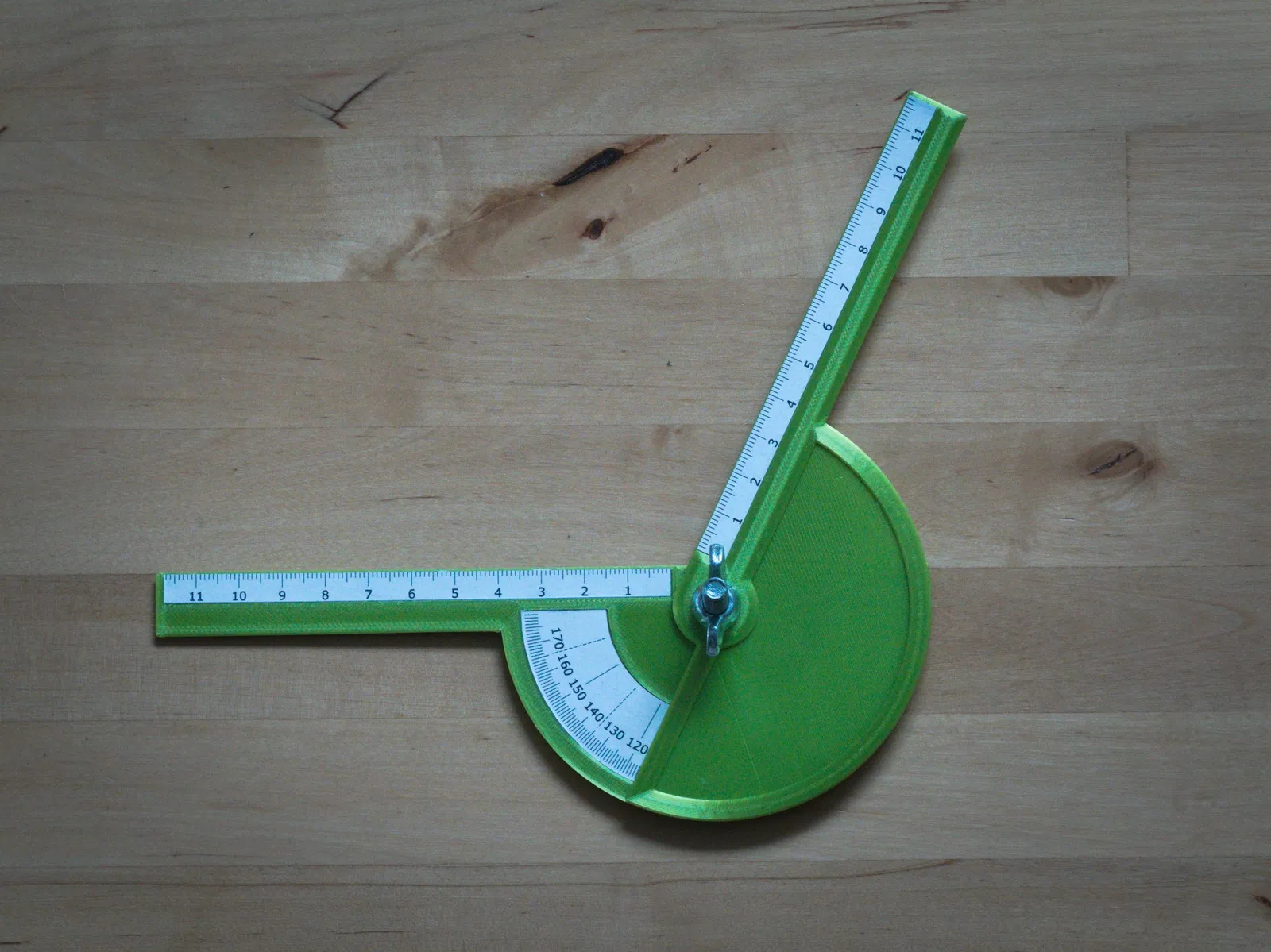

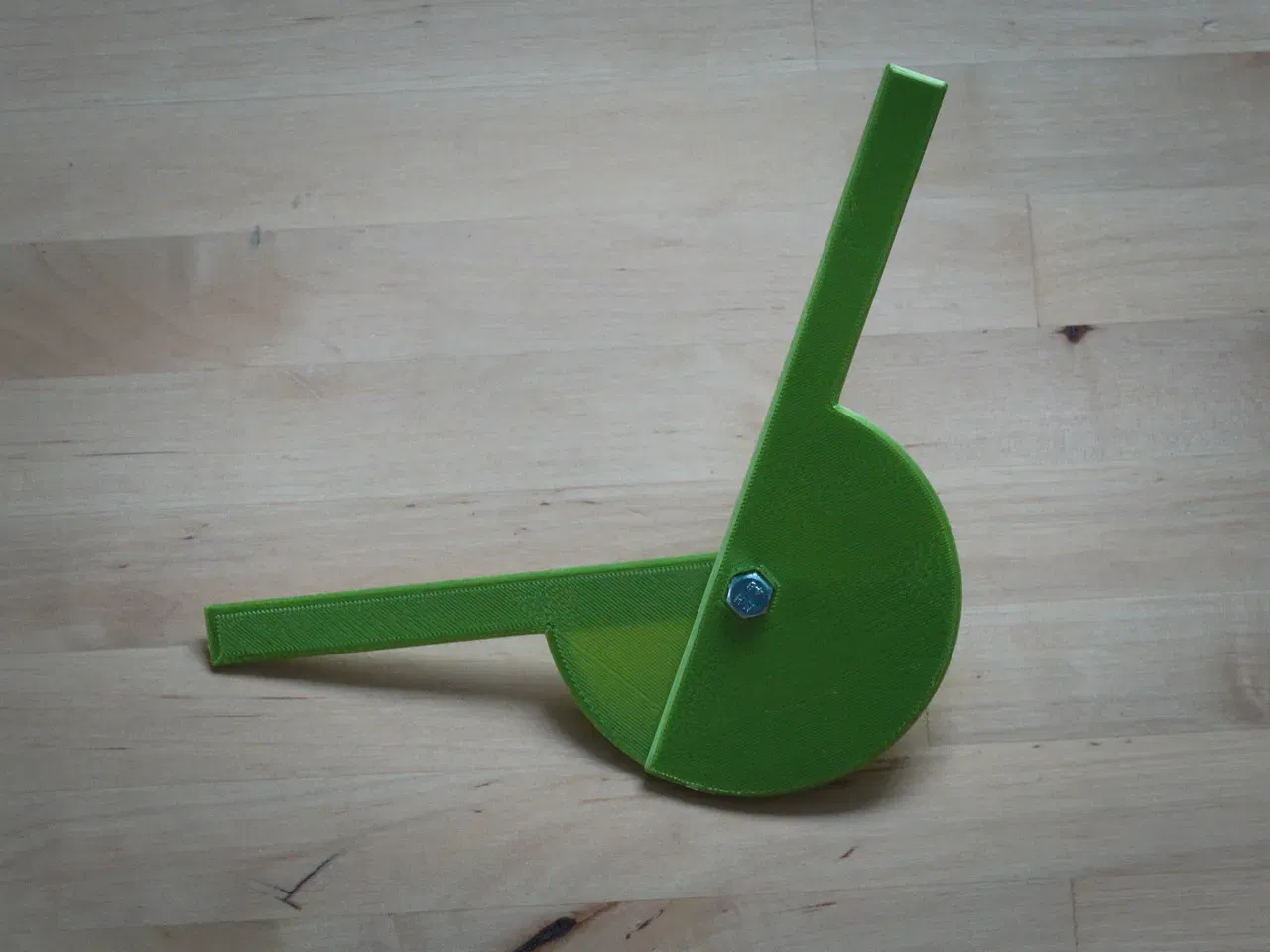

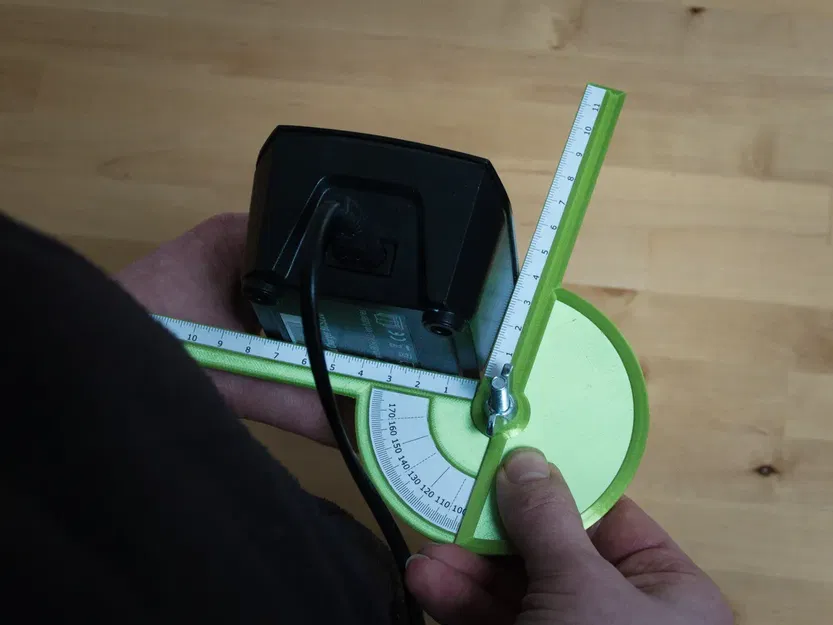

Thiết bị đo góc này cho phép đo chính xác các góc ngoài và các góc tròn (góc bo) của các vật thể. Với một thước đo góc thông thường, điều này rất khó thực hiện, đặc biệt là đối với các góc tròn. Tôi đã thiết kế và in cái này để đo các góc và độ cong của các góc tròn của bộ sạc pin Bosch cho . Các thanh ray bao quanh bộ sạc vừa khít với hình dạng của nó. Ngay từ lần in đầu tiên! Lưu ý rằng Bosch dường như không thích các góc thẳng, vì thiết kế cụ thể này không có một góc thẳng nào trong đó ;-). ### Hướng dẫn in Tôi đã in nó bằng PLA với chiều cao lớp 0.15 mm. In mà không cần hỗ trợ (để lại khoảng trống ở phần dưới cho bu lông). Tăng số lượng viền lên 8 để có đủ độ bền xung quanh bu lông và để lấp đầy hoàn toàn các vành tròn bằng các viền. Tăng số lượng lớp dưới lên 6 để tránh bất kỳ phần lấp đầy nào. In ra protractor_v1.svg, cắt nó ra và dán vào các khu vực lõm trên các bộ phận in 3D. Chèn một bu lông M6 và đai ốc cánh để kết nối cả hai bộ phận đã in.
