Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad)

ManelTo ManelTo

Bộ gá camera ESP32 cho Prusa MK4 với nhiều chi tiết để lắp ở các vị trí khác nhau theo hình. Gồm capuchonSuperior/capuchonInferior, unionX, bielaA, bielaB và các ngàm nối khung; kèm file FreeCad.

👁️

2.3K

Lượt Xem

❤️

85

Lượt Thích

📥

622

Lượt Tải

Cập Nhật Apr 23, 2026

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 1

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 2

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 3

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 4

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 5

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 6

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 7

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 8

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 9

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 10

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 11

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 12

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 13

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 14

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Image 15

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 1

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 2

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 3

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 4

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 5

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 6

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 7

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 8

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 9

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 10

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 11

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 12

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 13

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 14

Camera ESP32 cho MK4 với nhiều kiểu gá lắp (kèm file FreeCad) - Thumbnail 15

Mô tả

Cập nhật 2024/06/12: Thêm chi tiết cho phép gắn camera trực tiếp lên motor trục X.

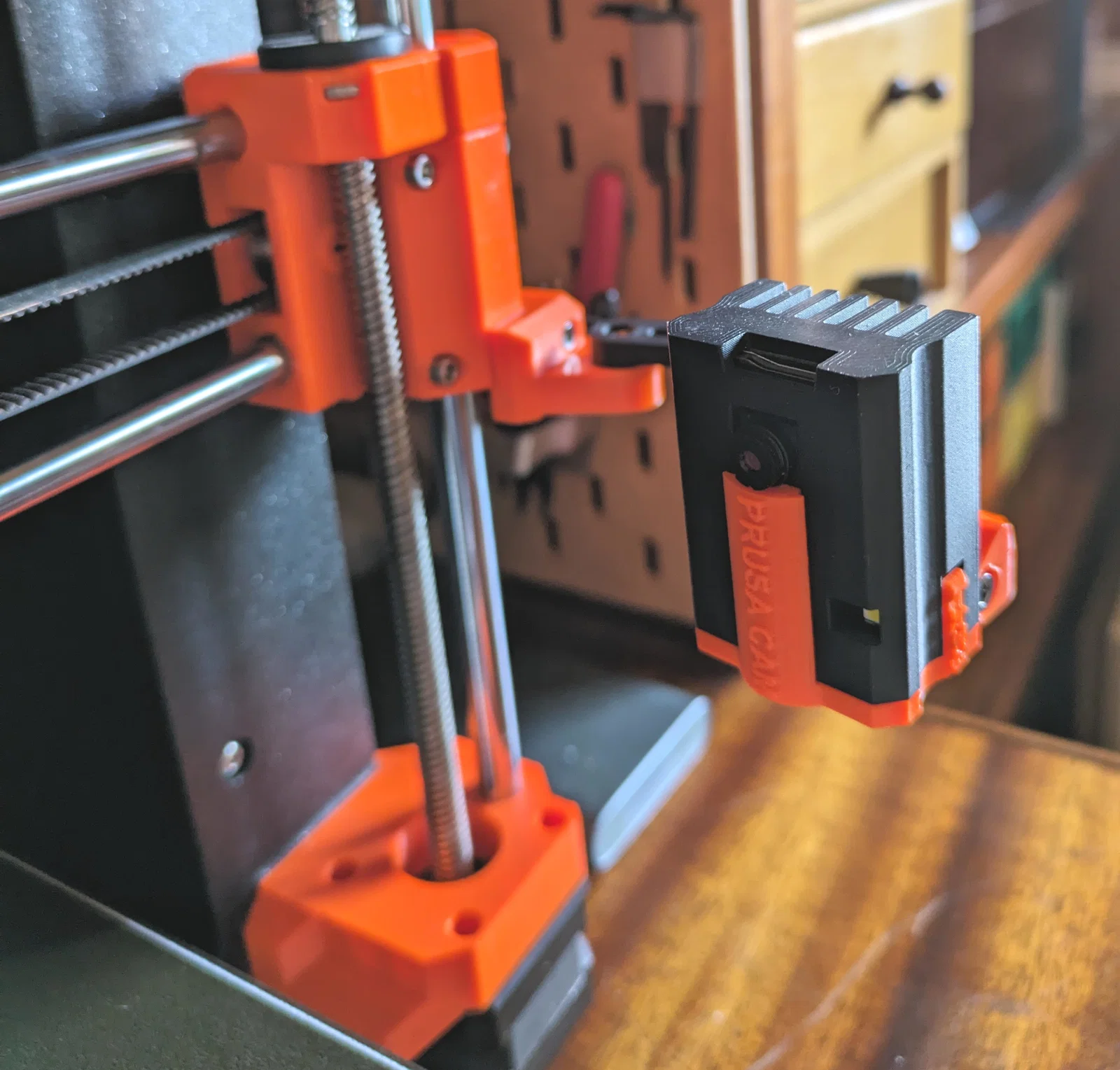

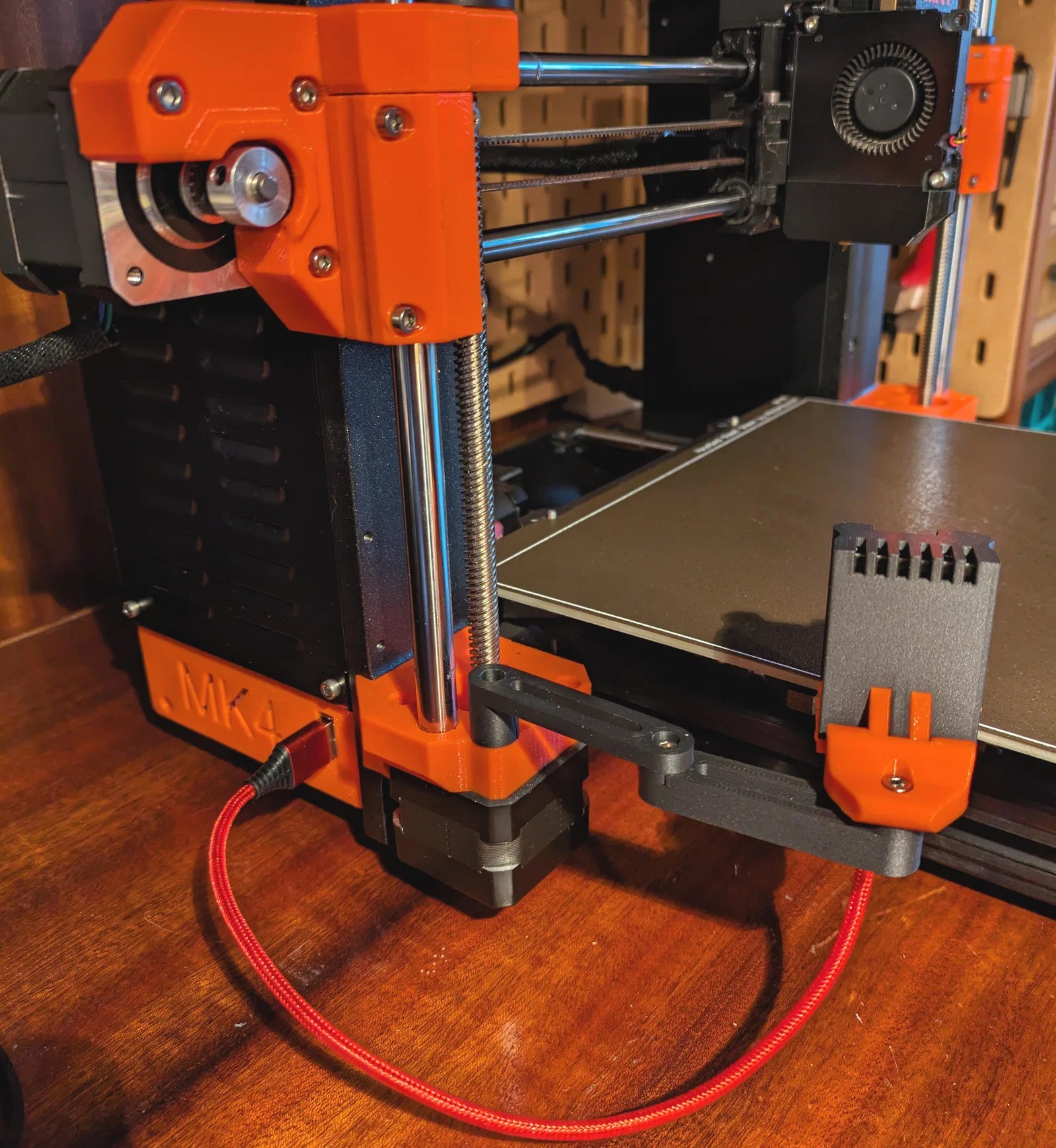

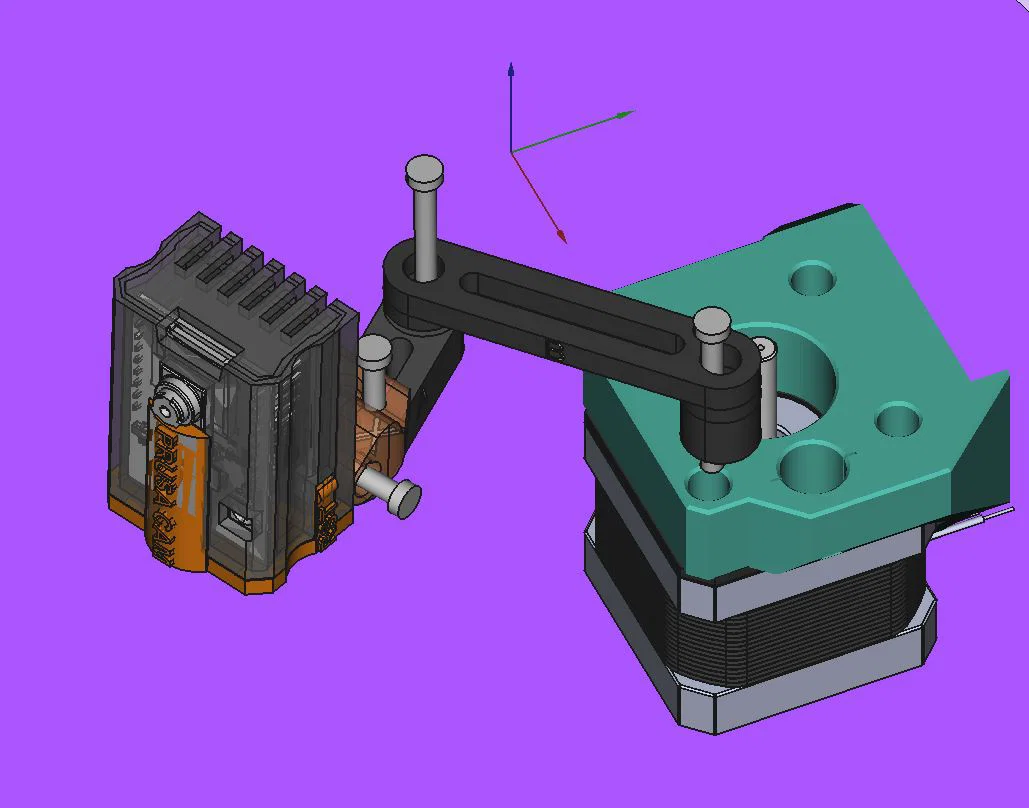

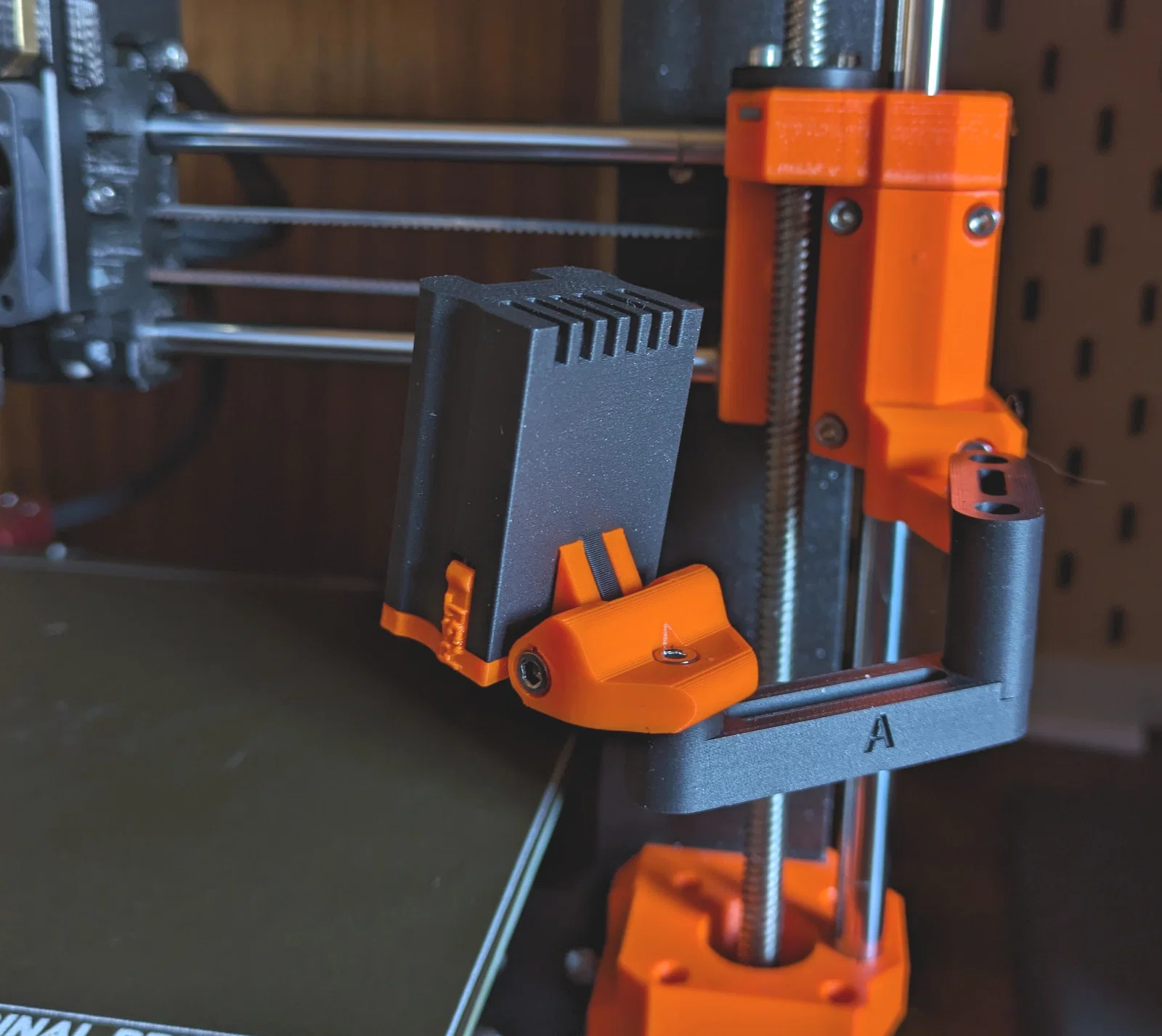

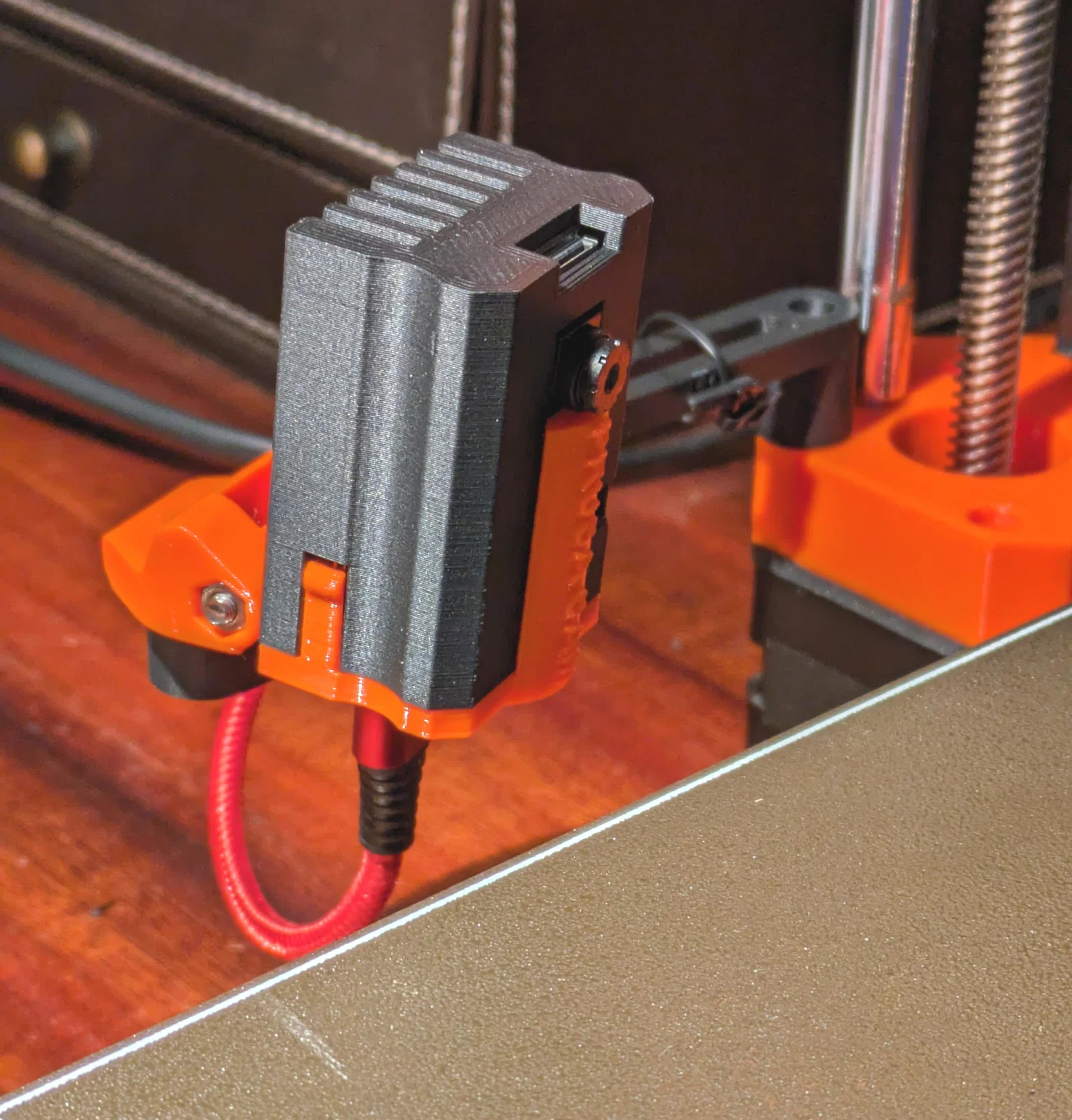

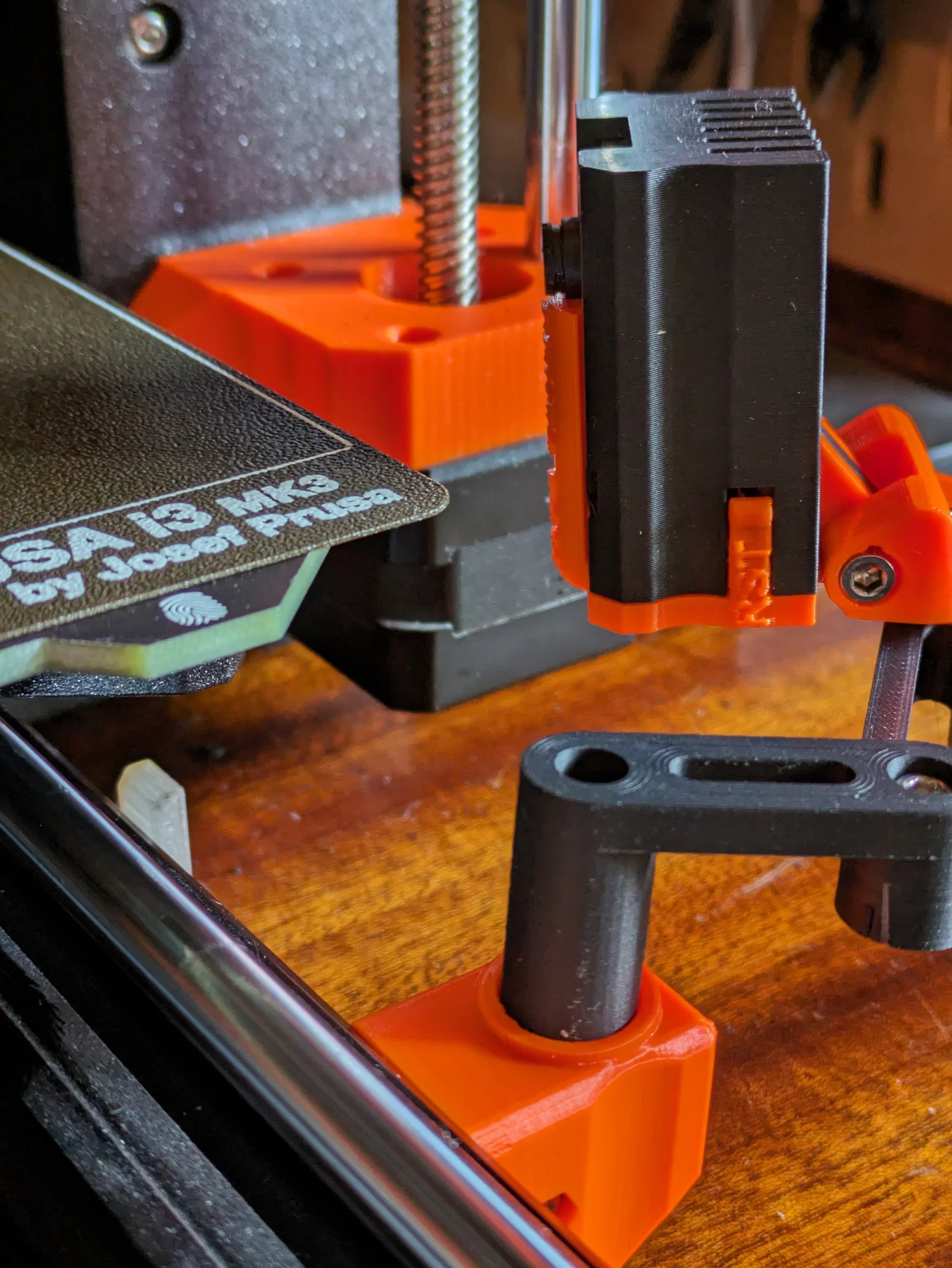

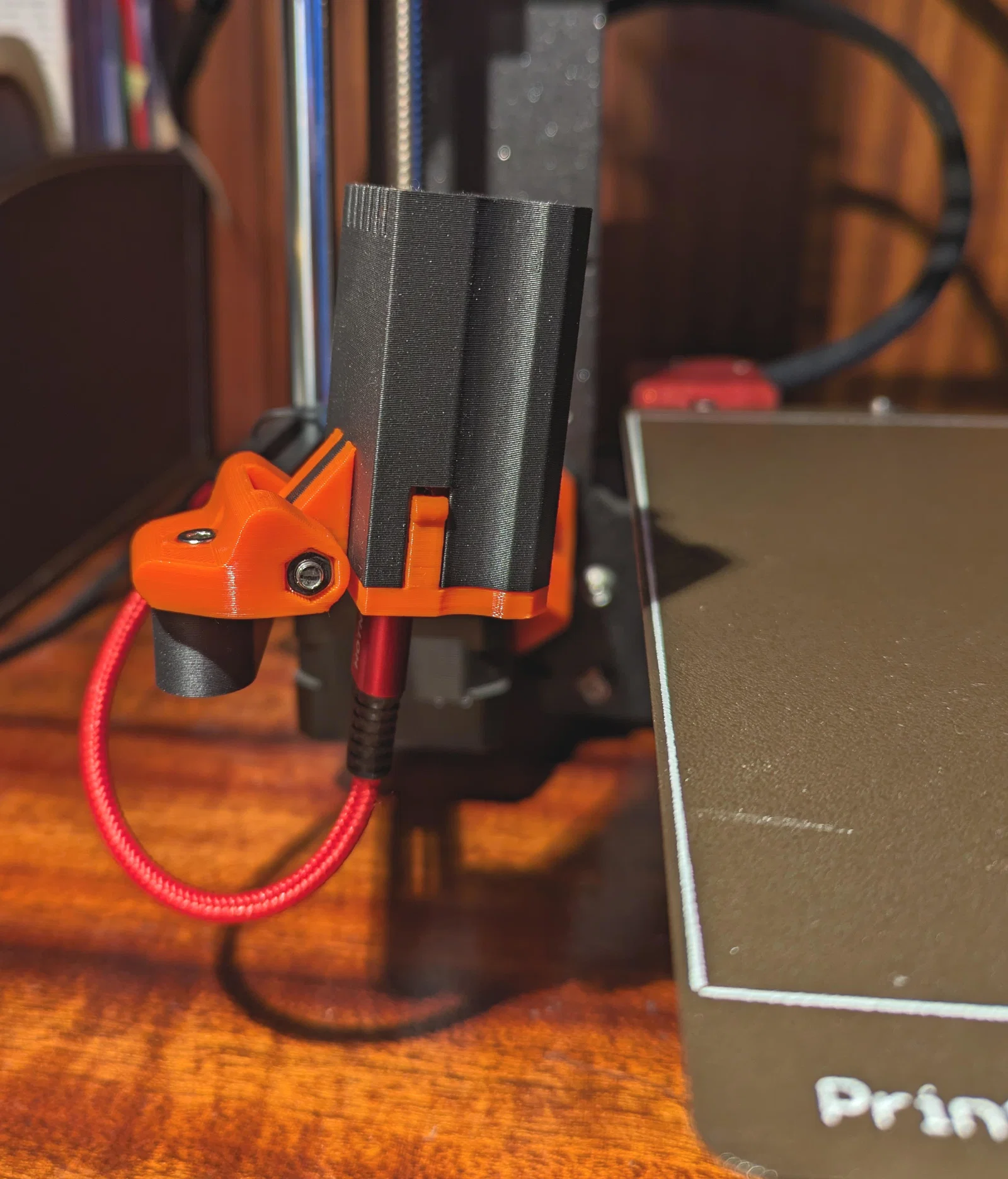

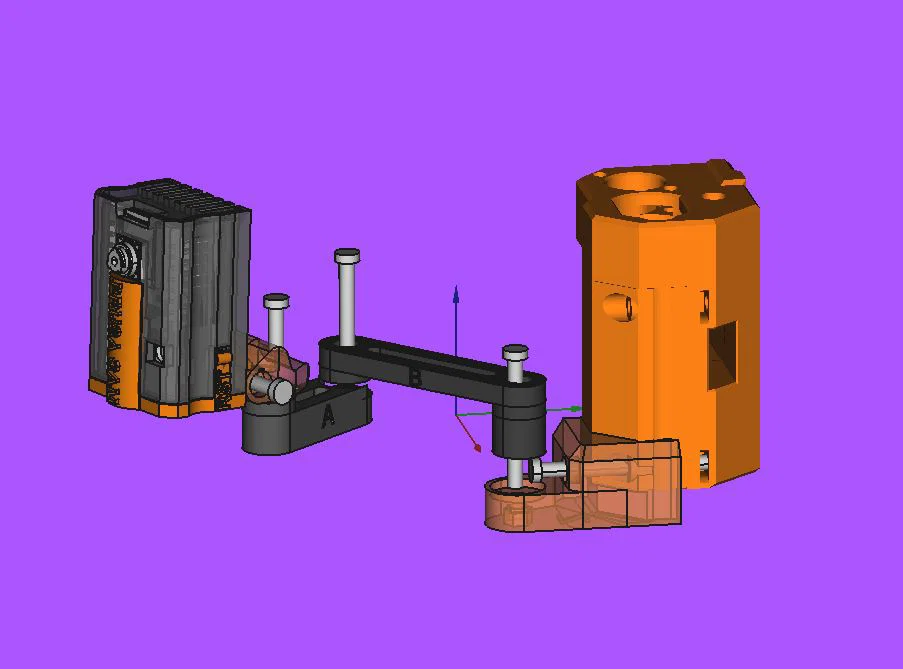

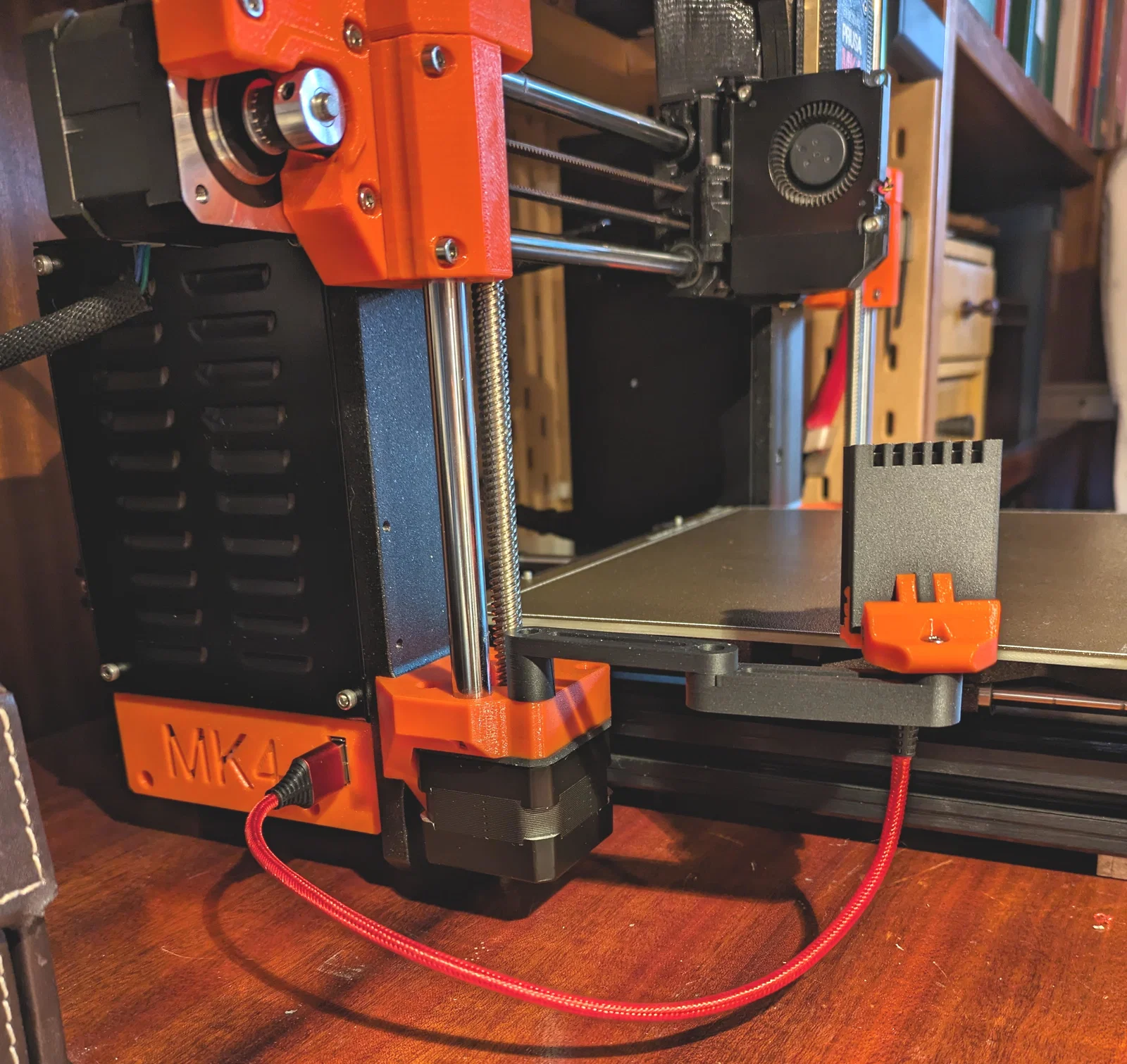

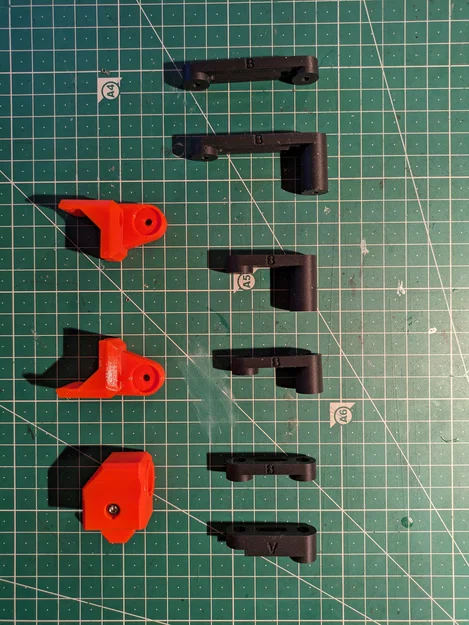

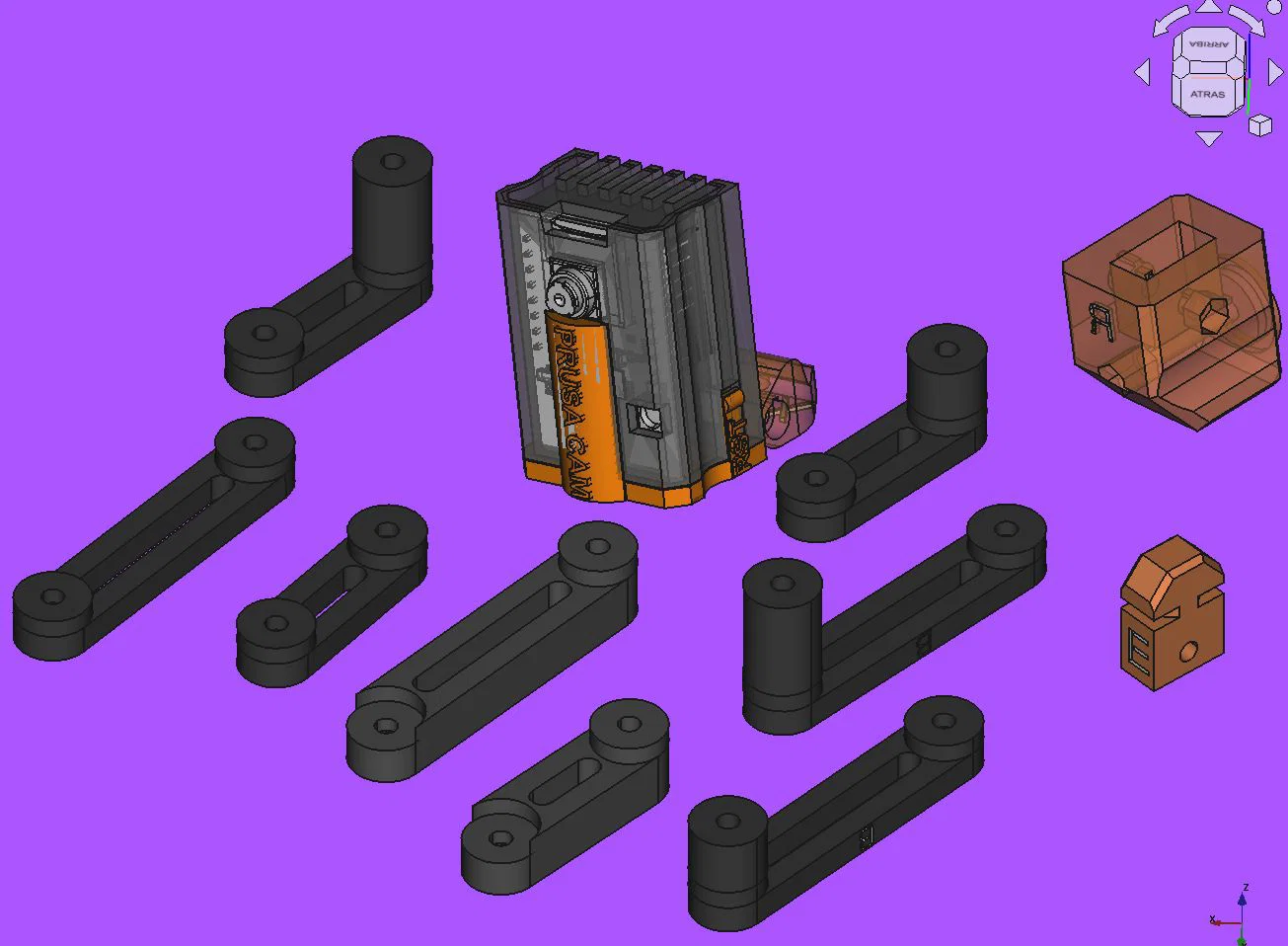

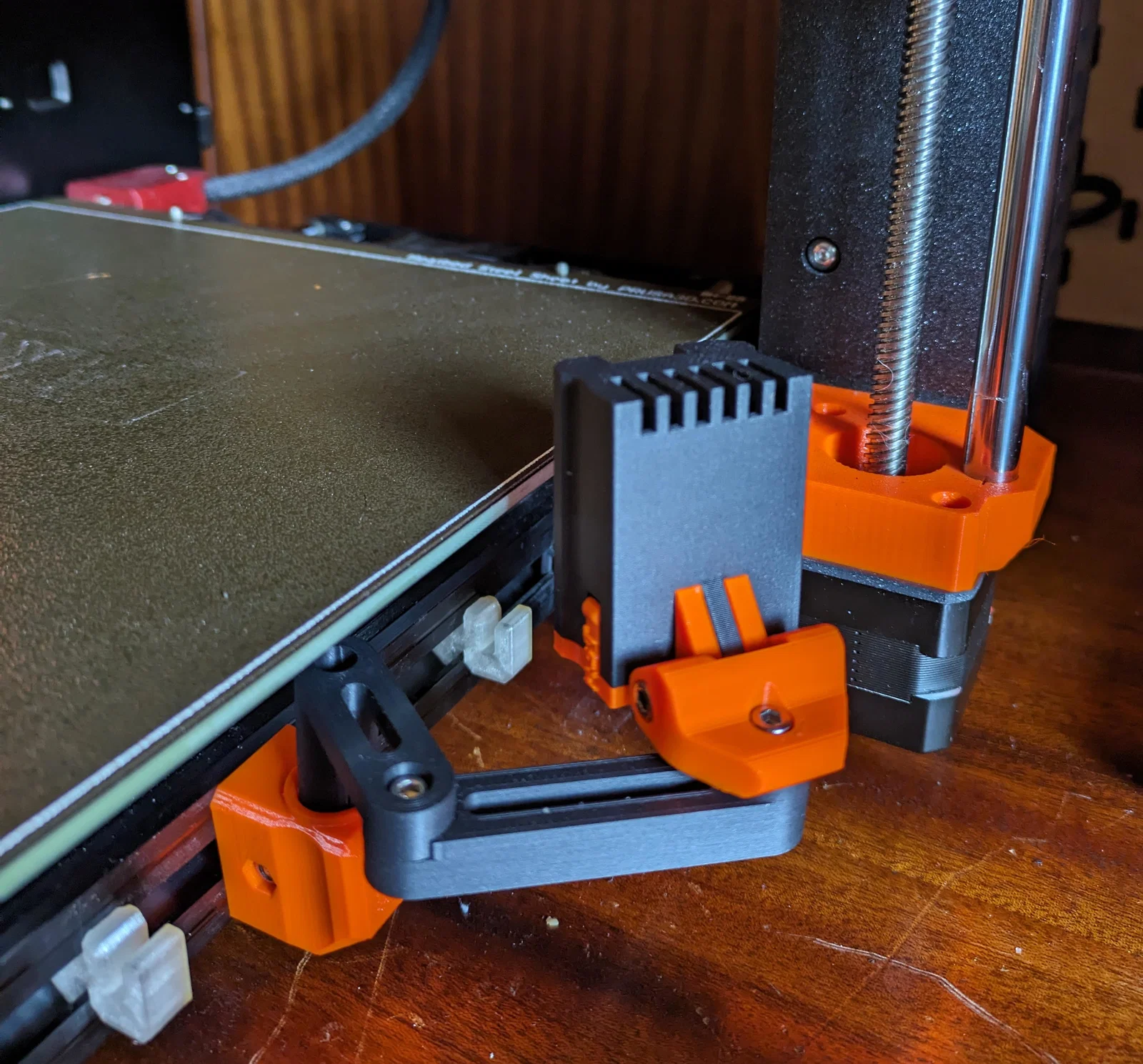

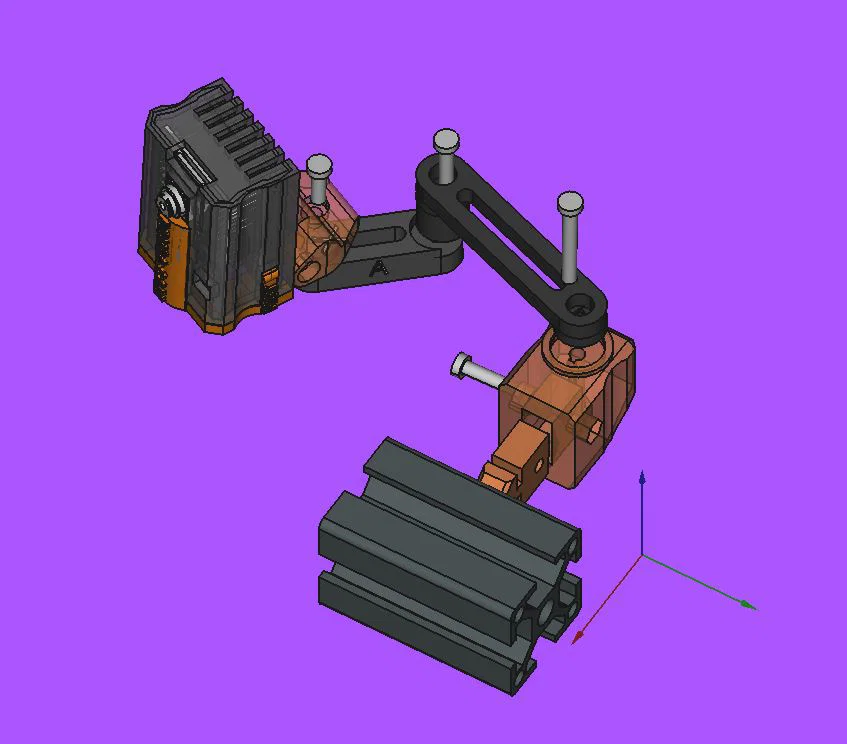

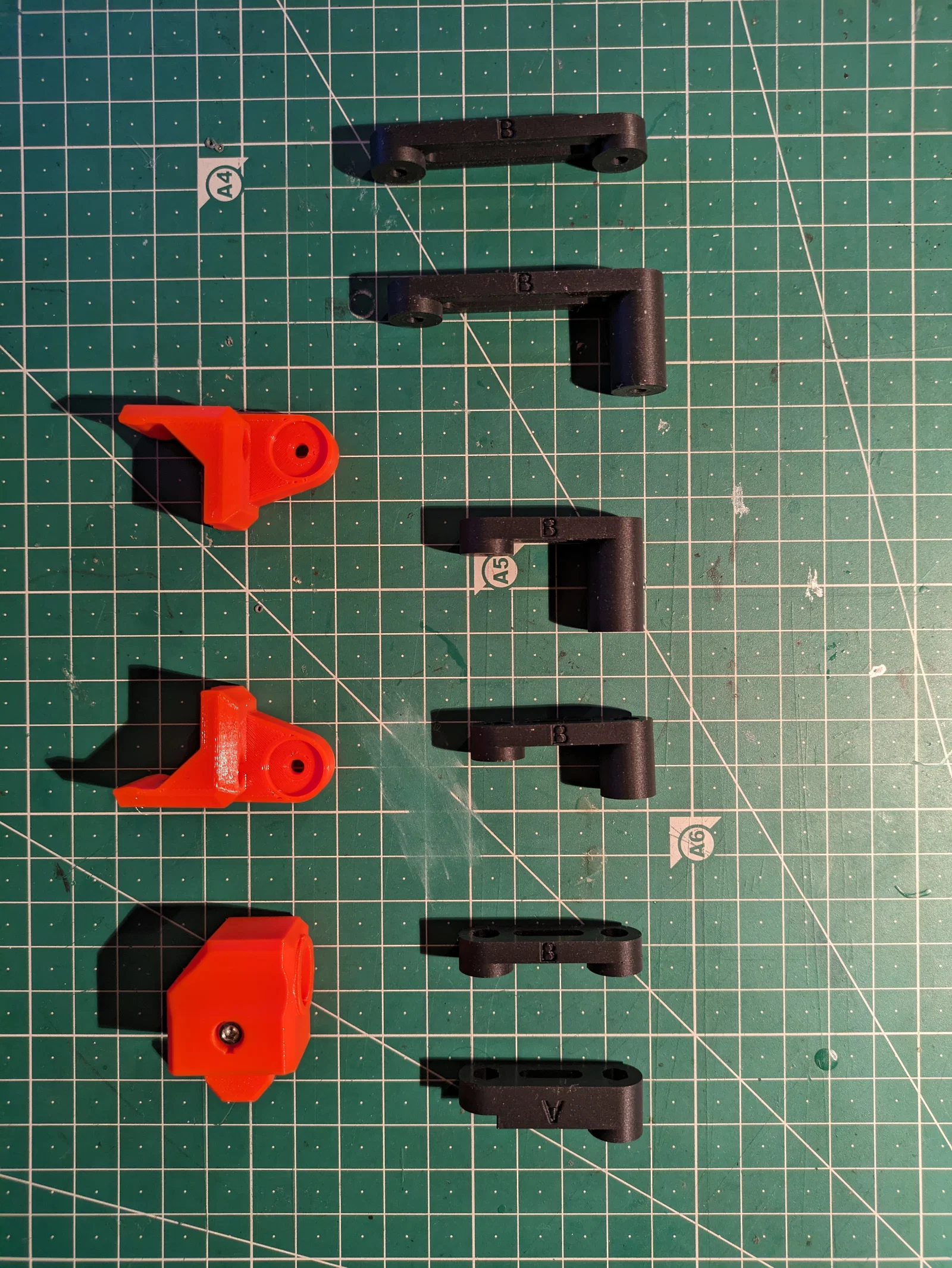

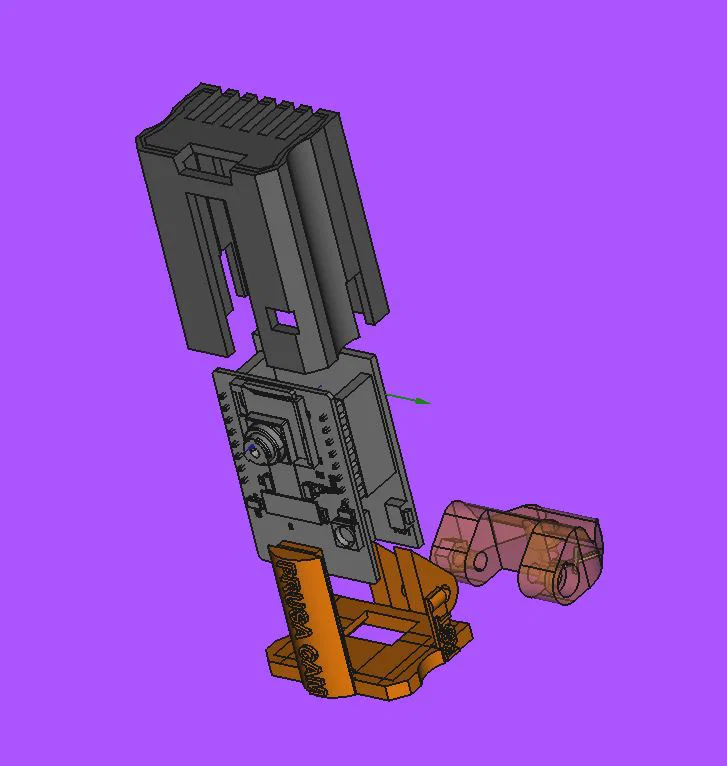

Để lắp camera, ngoài hộp bảo vệ (capuchonSuperior và capuchonInferior), bạn sẽ cần dùng unionX, bielaA và bielaB. Sau đó, tùy vị trí bạn muốn đặt camera, sẽ dùng thêm một chi tiết nối để liên kết với khung máy in. Xem hình minh họa. Các chi tiết A và B có 2 chiều dài khác nhau và 3 mức chiều cao khác nhau.

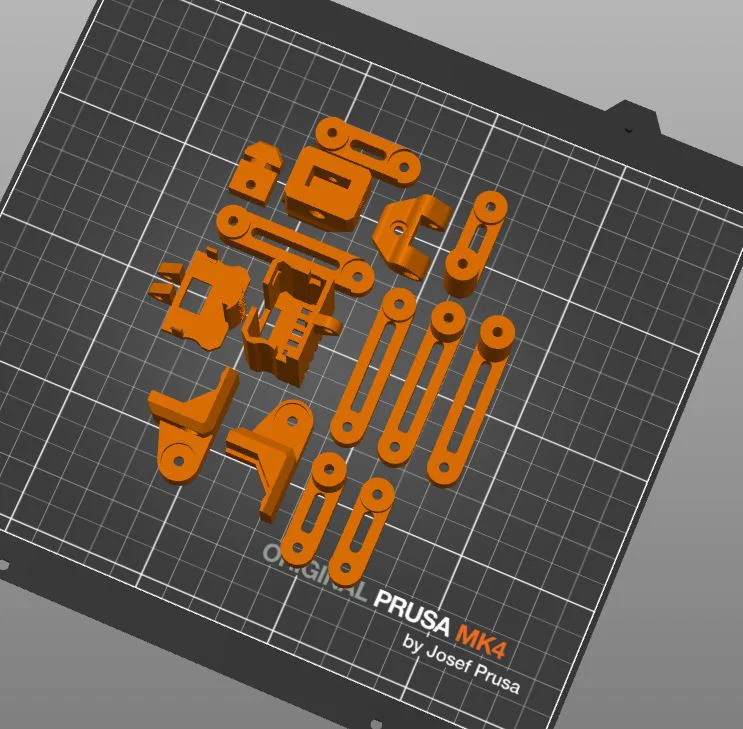

In với nozzle 0.4mm và vật liệu PLA. Layer height 0.2mm
