Compa & Dụng Cụ Vạch Dấu Đơn Giản | In 3D Toàn Bộ | Dưới 10g

Tác giả AZ3D

Lượt tải
787
Lượt thích
267
Lượt coi
3.369

File 10 6,4 MB

  • 3D_printed_compass_tool_ALL_1776958352.stlSTL · 1 MB
  • Nut_1776958353.stlSTL · 113,9 KB
  • Toothpick_holder_1776958354.stlSTL · 50,3 KB
  • 3D_printed_compass_tool_Fully_Printed_Needle_1776958355.stlSTL · 31,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Chào bạn!

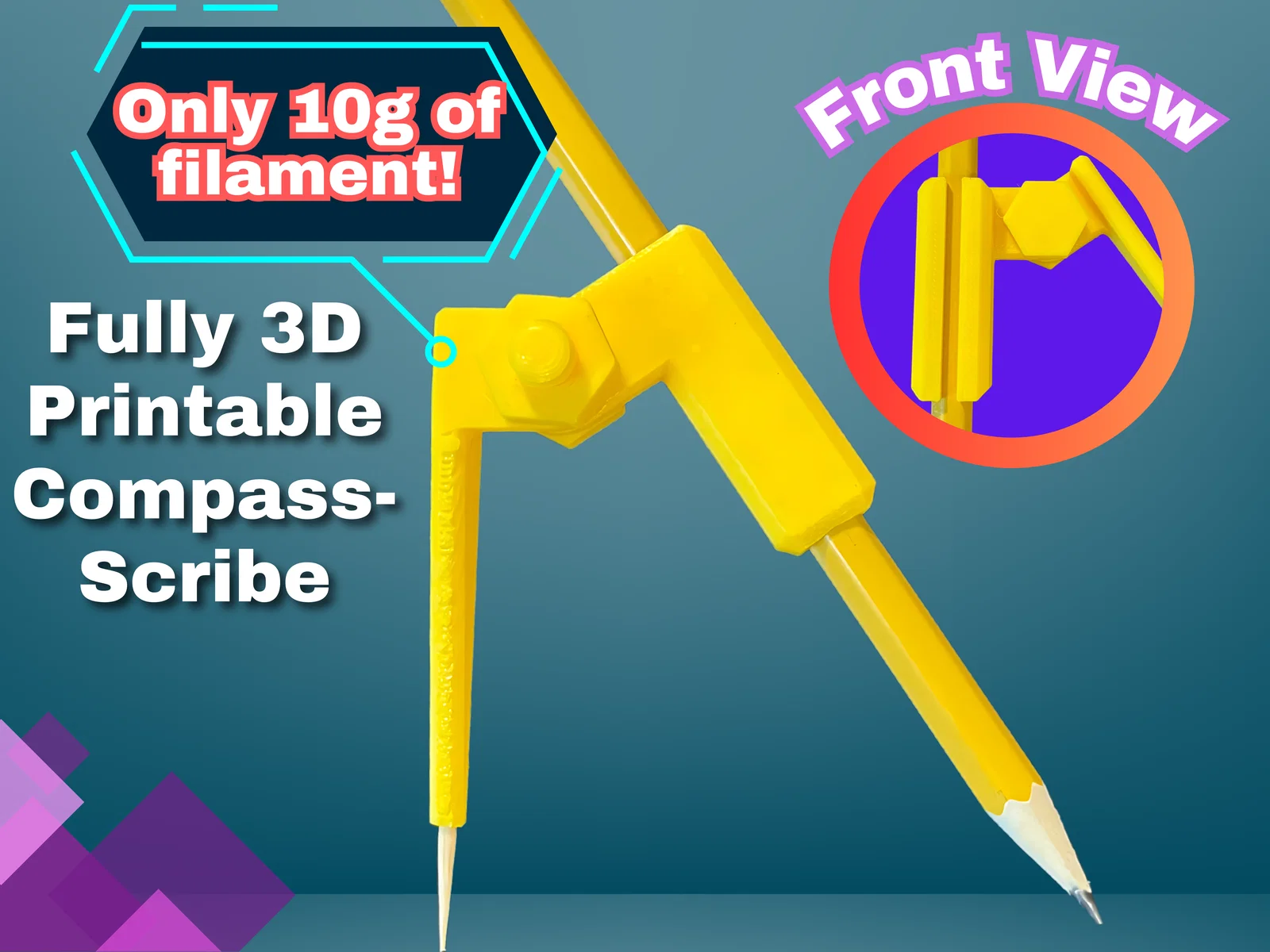

Sau khi mình thấy cuộc thi “Contour Duplication Tools” được mở, mình đã dành vài ngày để làm ra một thiết kế đơn giản nhưng hiệu quả. Mình xin giới thiệu một mẫu compa & dụng cụ vạch dấu gỗ (scribing tool) rất đơn giản, có thể tùy biến và hoàn toàn 3D printed.

Lưu ý: Phần “kim” của compa có 2 phiên bản; một phiên bản in hoàn toàn (fully printable) và một phiên bản dùng cho tăm (toothpick).

_________________________________________________________________________________________________________________________

Công dụng

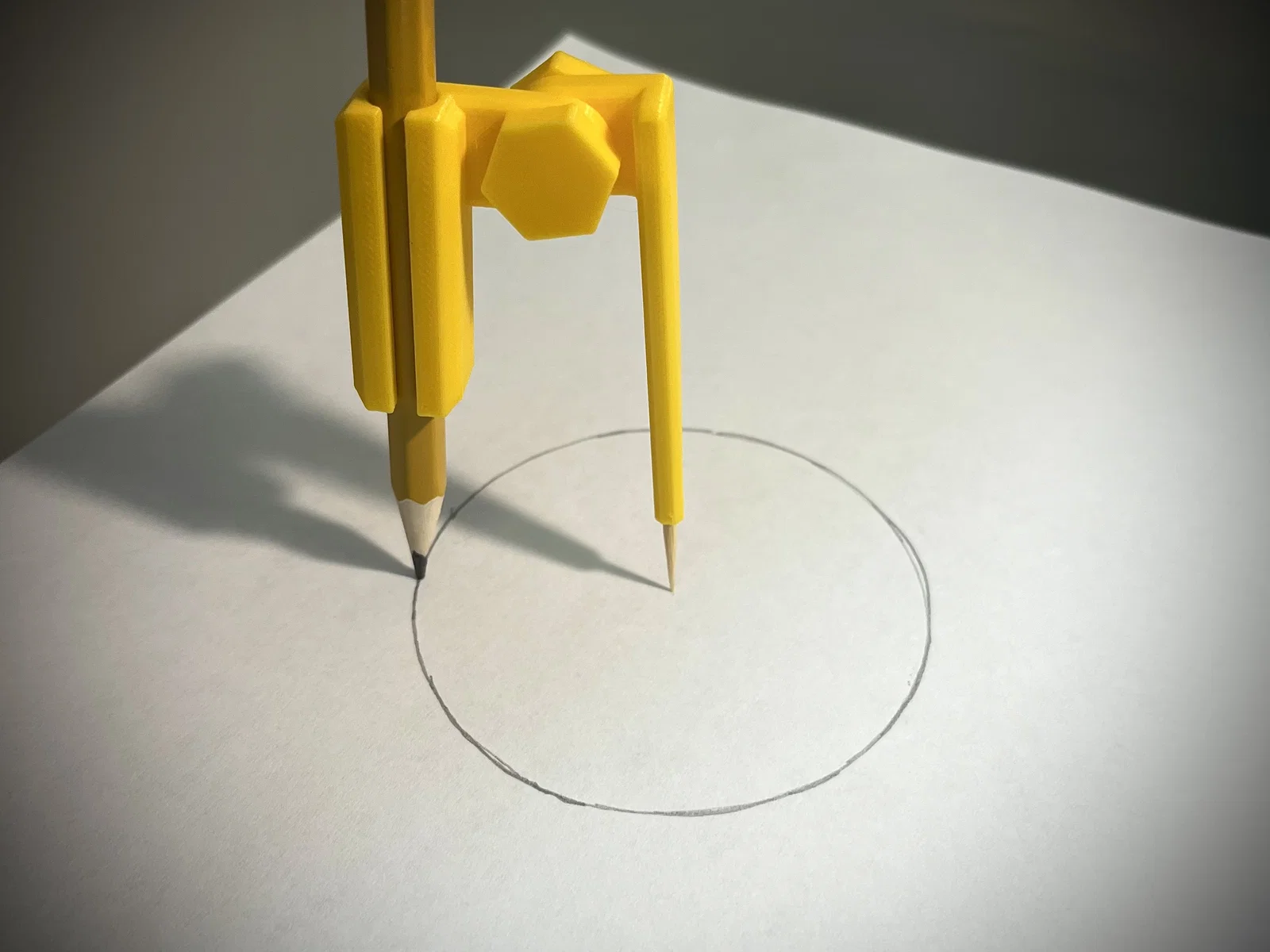

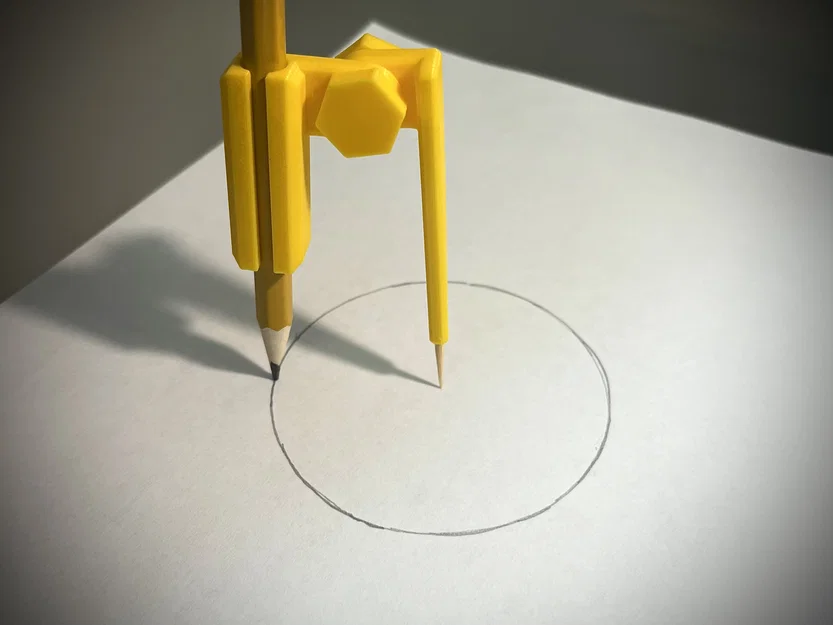

  • Compa vẽ (vẽ vòng tròn chuẩn)
  • Dụng cụ sao chép biên dạng (Contour Duplication tool) (cái này có thể hơi khó với thiết kế, nhưng vẫn làm được)
  • Dụng cụ kẻ song song (Parallel Marking tool) (dùng mặt phẳng của phần giữ tăm tì sát vào cạnh/tường)

_________________________________________________________________________________________________________________________

Hướng dẫn in

Mẫu 3D này tương đối dễ in, cần support tối thiểu. Mẫu trong hình được mình in trên Prusa i3 Mk3s+.

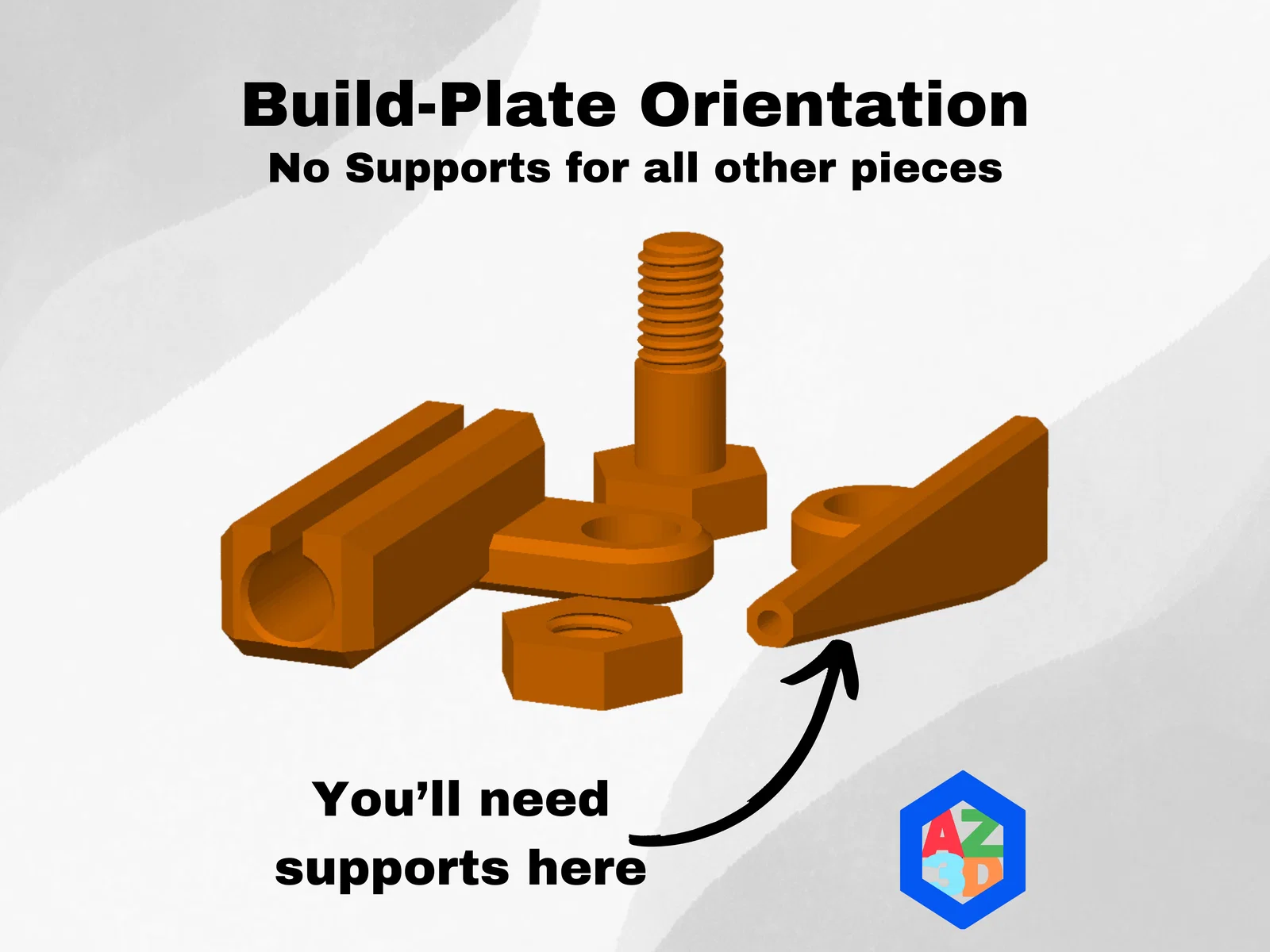

  • Supports: Có, nhưng chỉ cho phần Toothpick Holder (xem ảnh “Build-Plate Orientation” để rõ hơn)
  • Infill: 15% là đủ
  • Brim: Tùy chọn (mình không dùng brim)

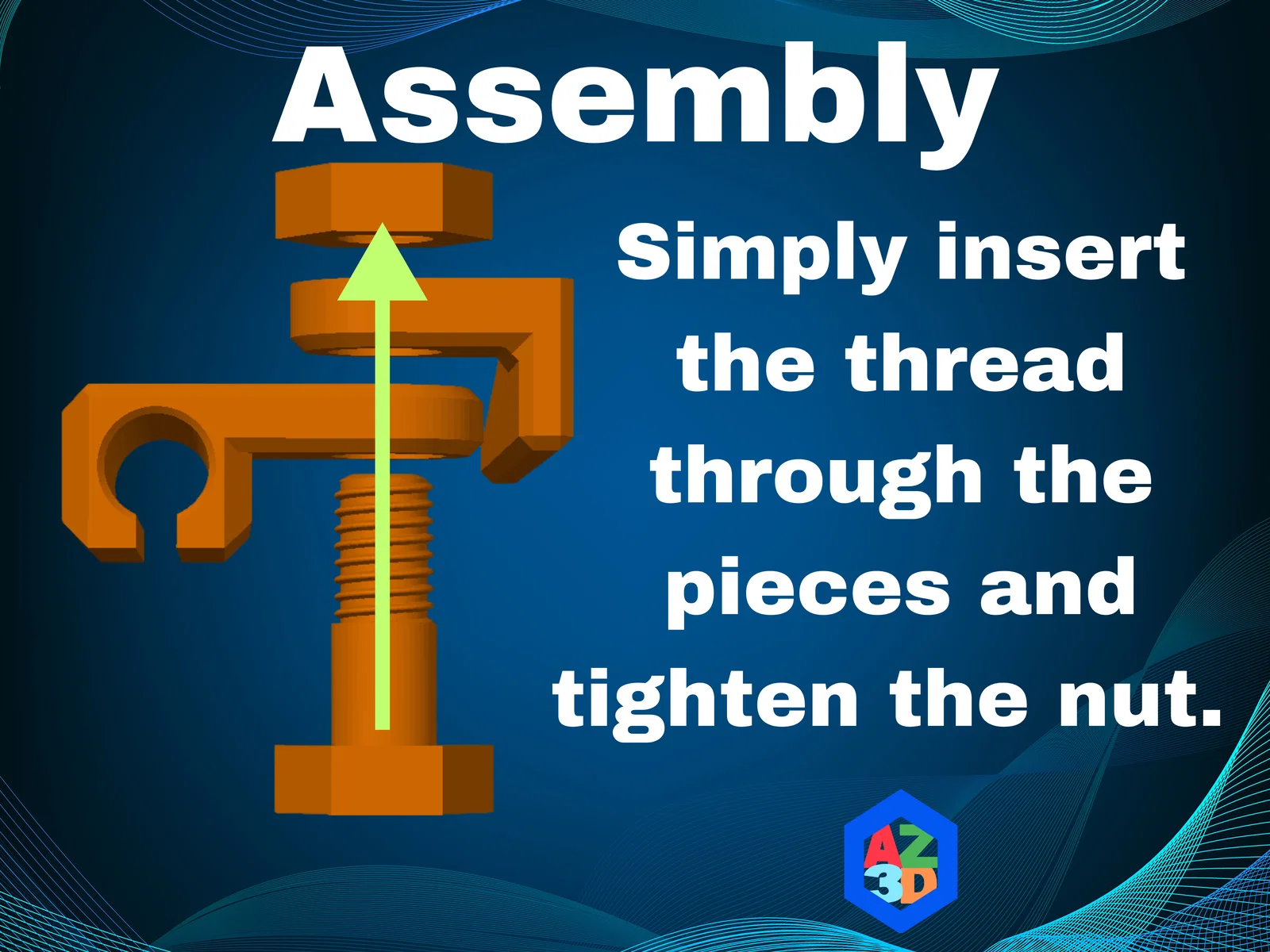

Phần ren và đai ốc (nut) sẽ không cần supports. Máy in 3D canh chỉnh ổn là in được ngon lành. Mình đã chừa khá nhiều tolerance giữa ren và nut, nhưng bạn cứ thoải mái tăng thêm tolerance bằng file .f3d (comment hoặc nhắn mình nếu cần hỗ trợ)

_________________________________________________________________________________________________________________________

Open Source, đơn giản, dễ chỉnh sửa & remix

Mình có đính kèm file .f3D cho những bạn cần 1) chỉnh tolerance hoặc 2) thêm “biến tấu” riêng cho ý tưởng. License của file cho phép bạn remix và chỉnh sửa thiết kế :)

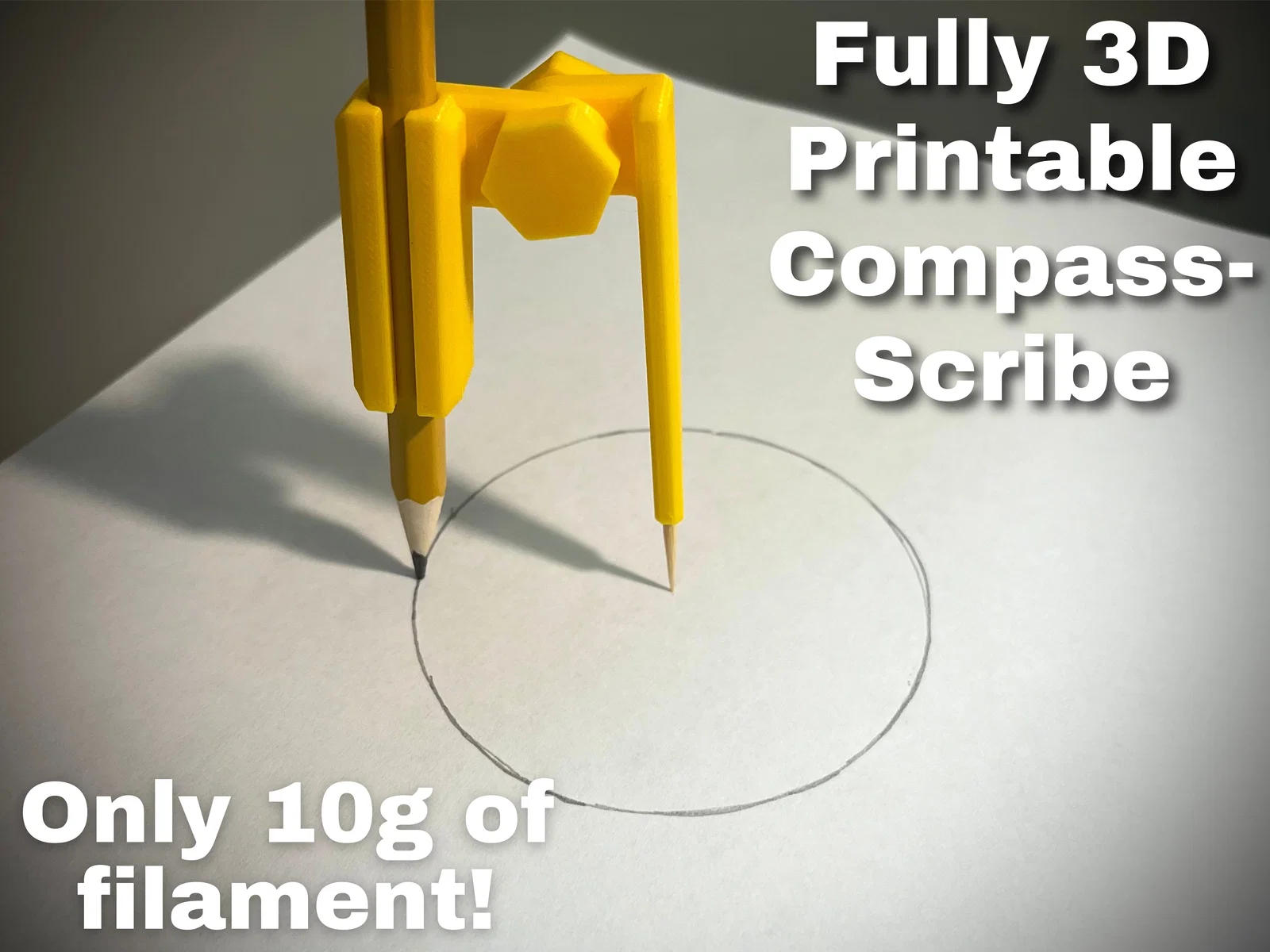

  • Vì thiết kế khá nhỏ (tổng cộng dưới 10g filament), nên nếu in thử lần đầu chưa ổn thì cũng không phải ngại.
  • Tăm và bút chì nên vừa khít (snug fit), nhưng không nên 1) lỏng tới mức rớt ra hoặc 2) phải chà nhám mới nhét vô được.

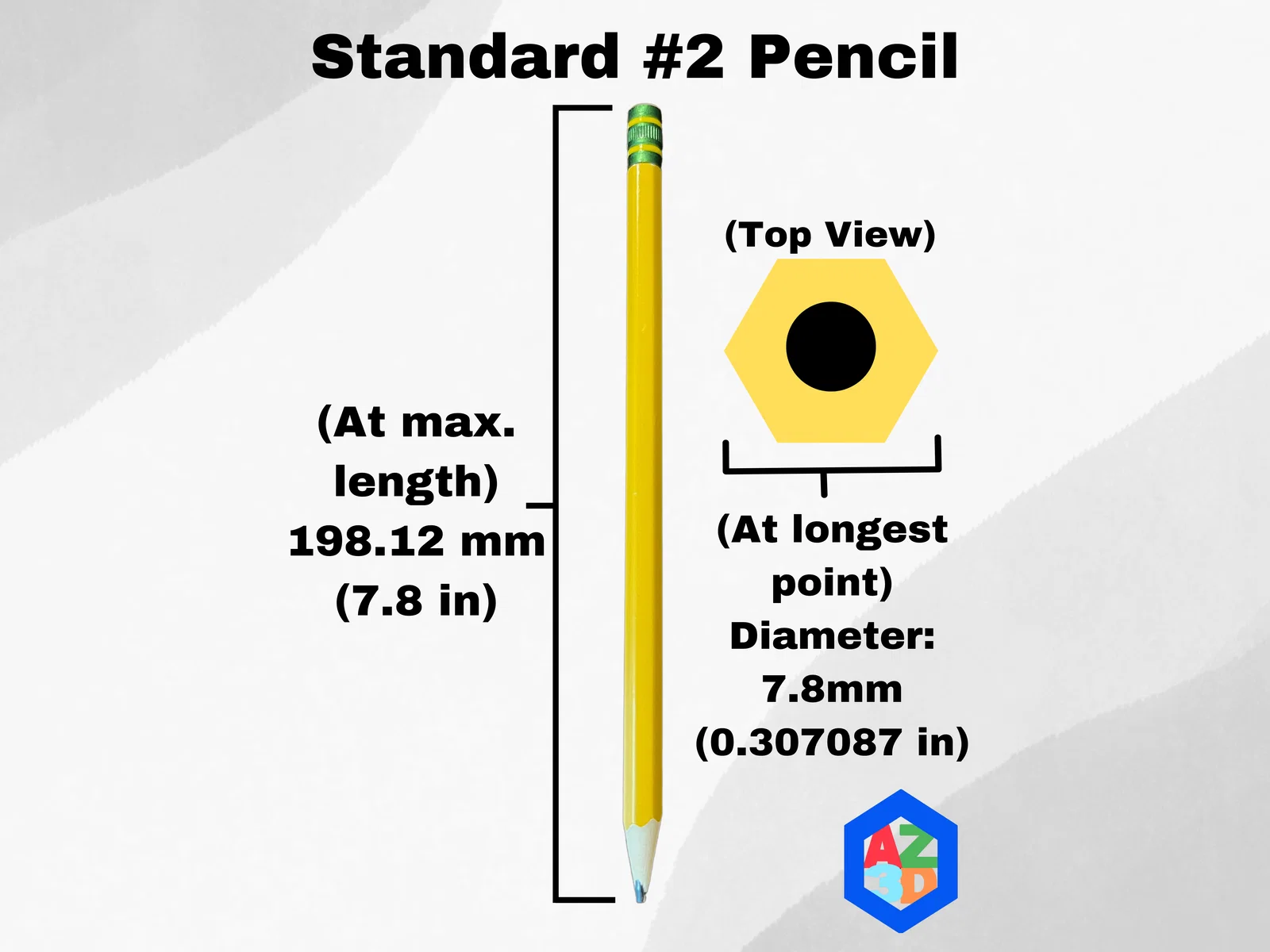

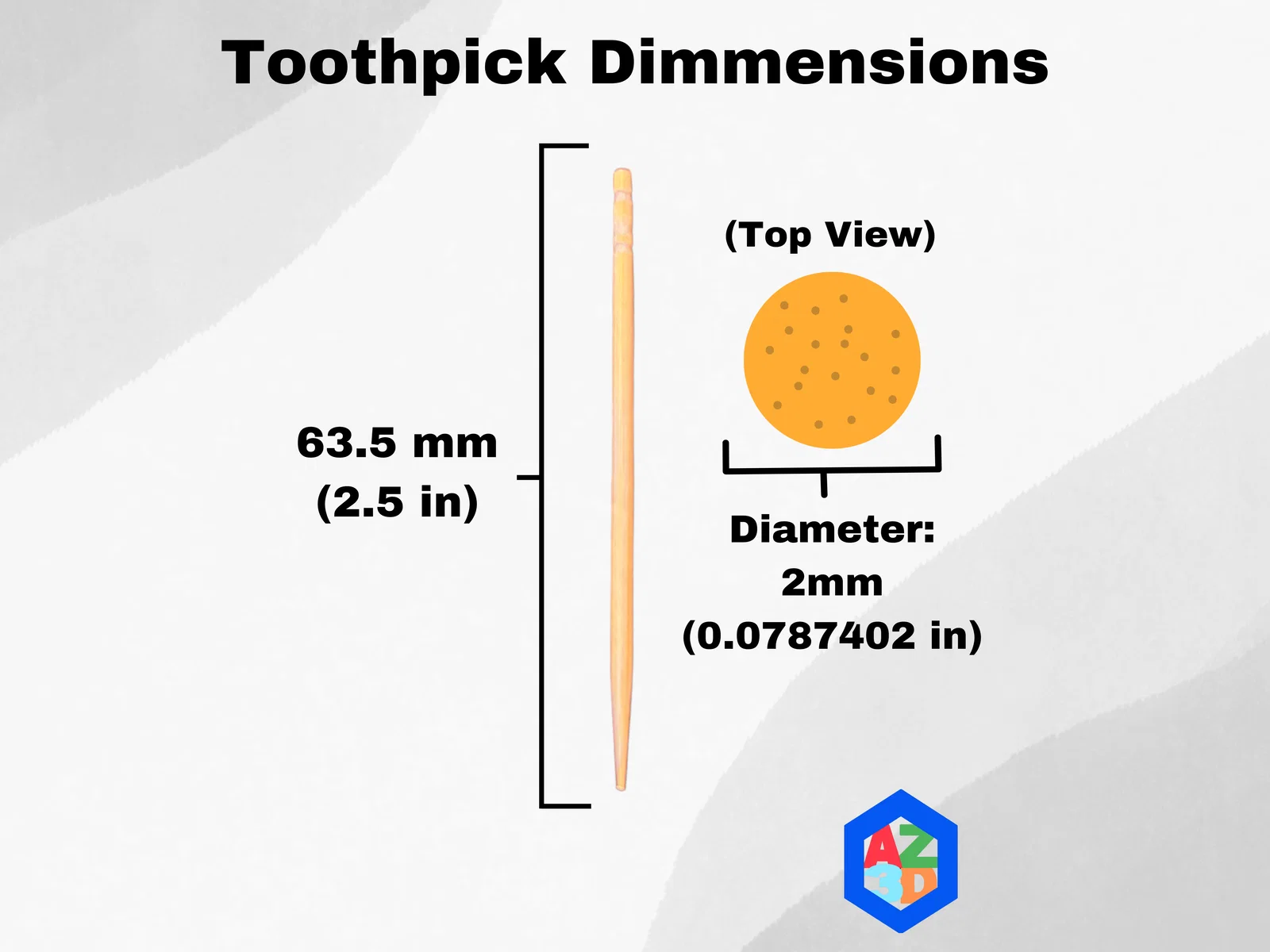

Các file .stl hiện tại tương thích với bút chì chuẩn #2 (dạng lục giác) (như trong ảnh). Tăm là tăm tre tiêu chuẩn đường kính 2 mm.

Bạn cứ xem ảnh để tham khảo kích thước.

Vì mình vẫn đang làm quen với Fusion 360, nên file .f3d có thể sẽ hơi “khó chịu” khi chỉnh sửa — nếu bạn cần giúp gì thì cứ để lại comment và/hoặc nhắn mình qua ứng dụng nhắn tin tích hợp.

_________________________________________________________________________________________________________________________

Chúc bạn in vui vẻ!

-AZ3D

YouTube: www.youtube.com/@AZ3D_printing
