Nâng cấp ống gió quạt in MK4 (MK4 print fan shroud upgrade)
Bản nâng cấp print fan shroud cho MK4, thiết kế lại dựa trên STEP R2 của Prusa để thổi gió từ trái–trước–phải quanh nozzle, giúp overhang đẹp hơn. Không cần supports, có V2 kèm file STEP.
Mô tả
Nâng cấp ống gió quạt in MK4
Mình lấy file STEP (thiết kế R2) từ Prusa rồi thiết kế lại toàn bộ, trừ phần gắn vào quạt. Ống gió zin chủ yếu thổi từ bên trái, nên mình thấy vài chỗ overhang bị che gió bên trái sẽ không đẹp sạch bằng những chỗ khác. Mình nghĩ nếu có luồng gió thổi từ 3 phía thì sẽ hỗ trợ overhang tốt hơn.
Ghi chú về bản nâng cấp này:

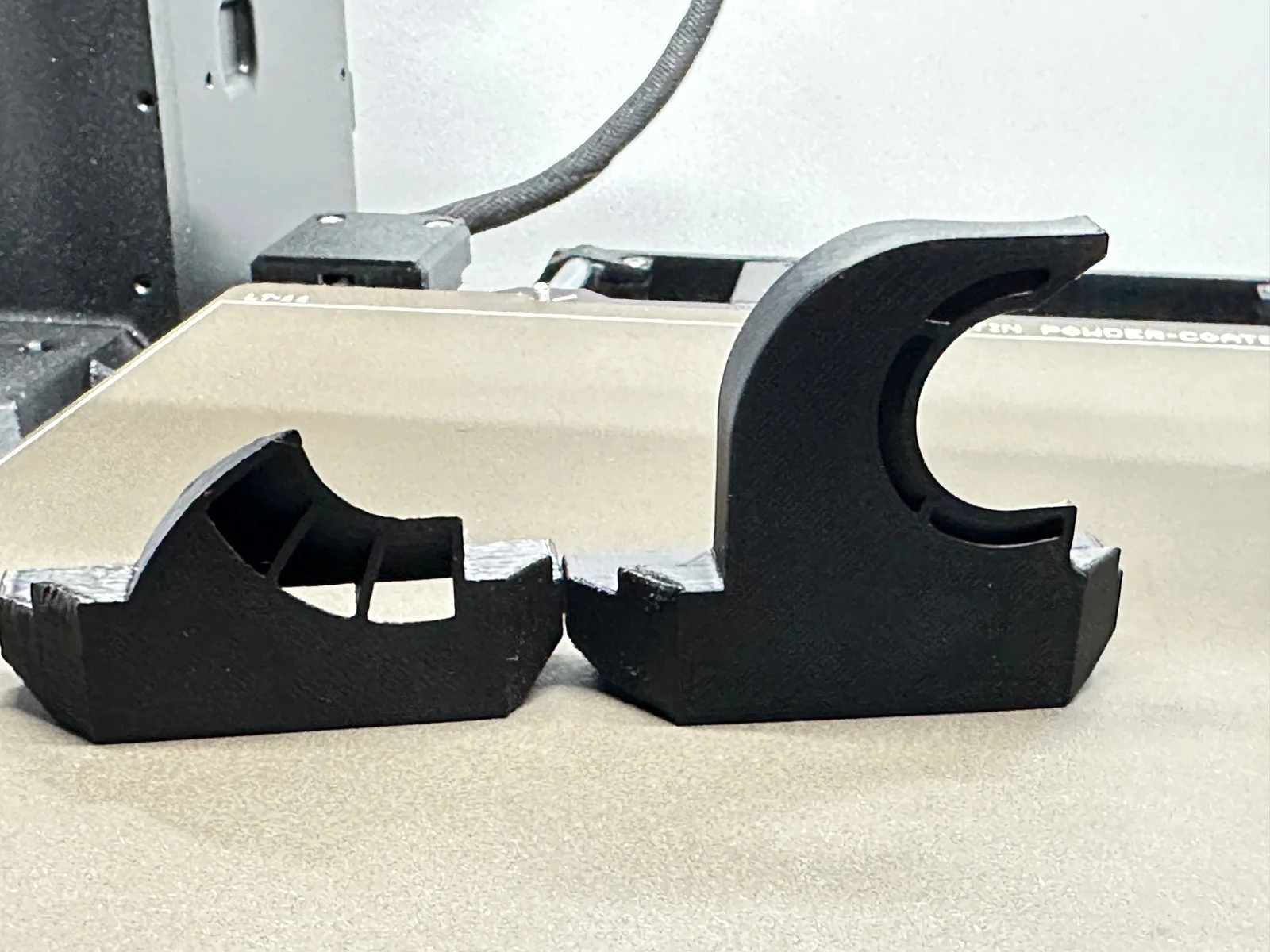

Mẫu này không cần supports. Hệ thống ducting bên trong sẽ dẫn luồng gió qua 3 kênh: trái, giữa, phải, tạo kiểu xoáy (vortex) hướng xuống bề mặt in. Thiết kế này vẫn xoay được shroud mà không bị cạ vào nozzle.
**Đã upload V2 ngày 6/12/24 và có kèm file STEP. Có cải thiện phần dẫn hướng kênh gió một chút.
Thiết lập in (Print settings):
- Khuyến nghị layer height 0.1 hoặc 0.15mm
- Vật liệu ABS hoặc ASA
- 2 perimeters và 15% infill
