Bài test dung sai nhanh (Fast tolerance test)
Mẫu Fast tolerance test giúp kiểm tra dung sai nhanh cho máy in 3D: thử lắp/vặn ốc M3, M4, M5 và đo kích thước tham chiếu. In không support, nozzle 0.4, layer 0.2; lỗ đã bù 0.2mm chống shrinkage.
Mô tả
Ý tưởng của bài test này là để coi máy in 3D của bạn in chính xác tới mức nào, có đủ “khả năng” để in các món upgrade tụi mình đang thiết kế hay không.
Không ai muốn in xong một đống chi tiết rồi mới phát hiện ra là ráp không vừa.
Nếu sau khi in bài fast tolerance test này bạn có thể:

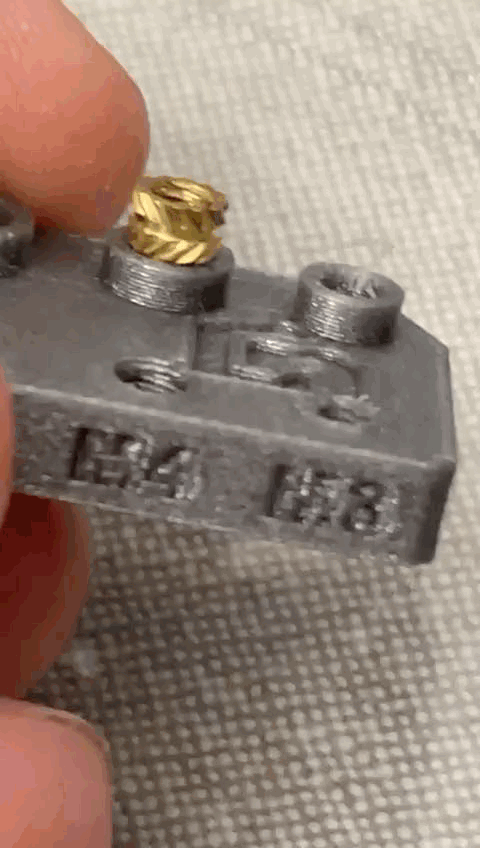

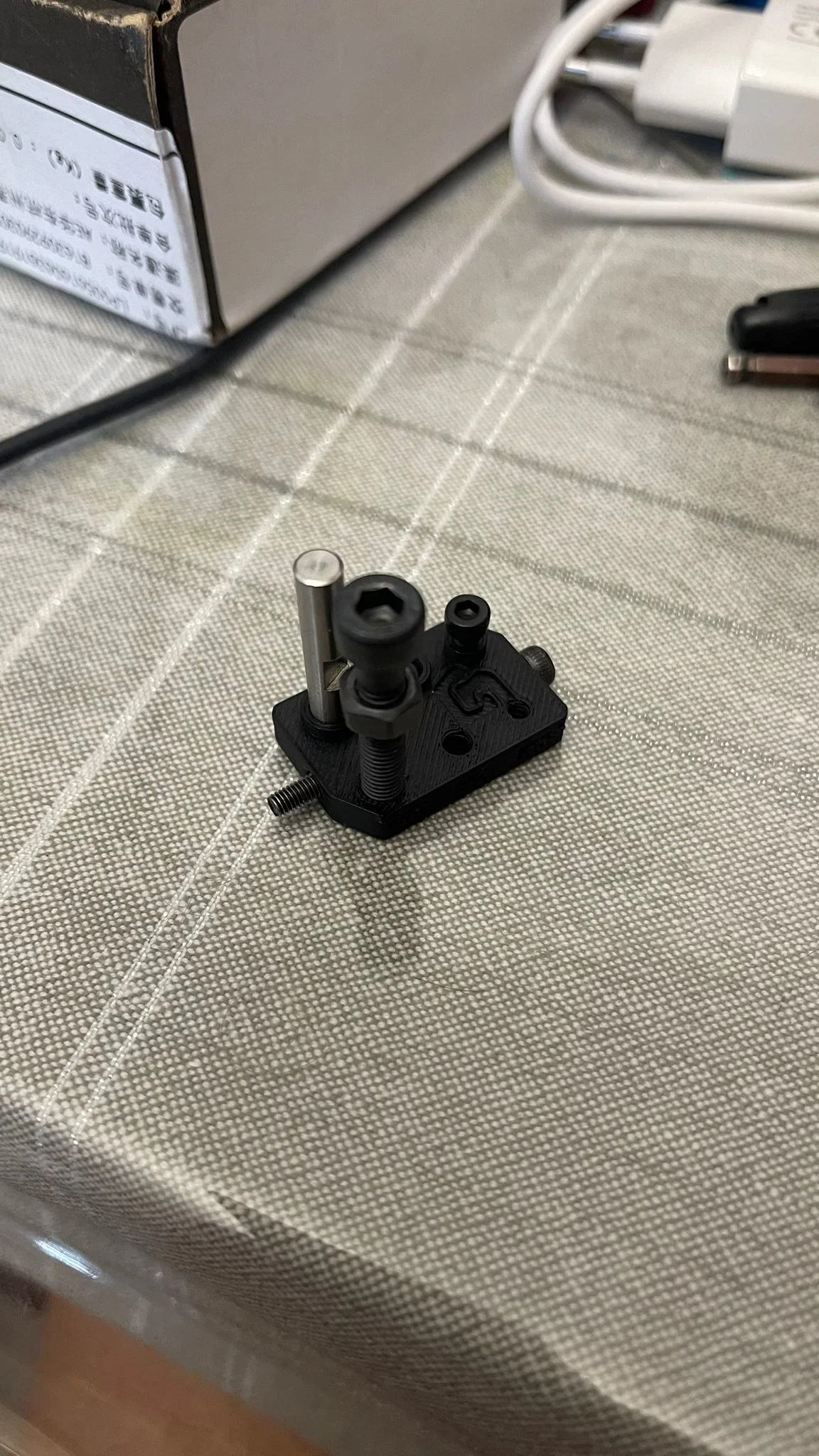

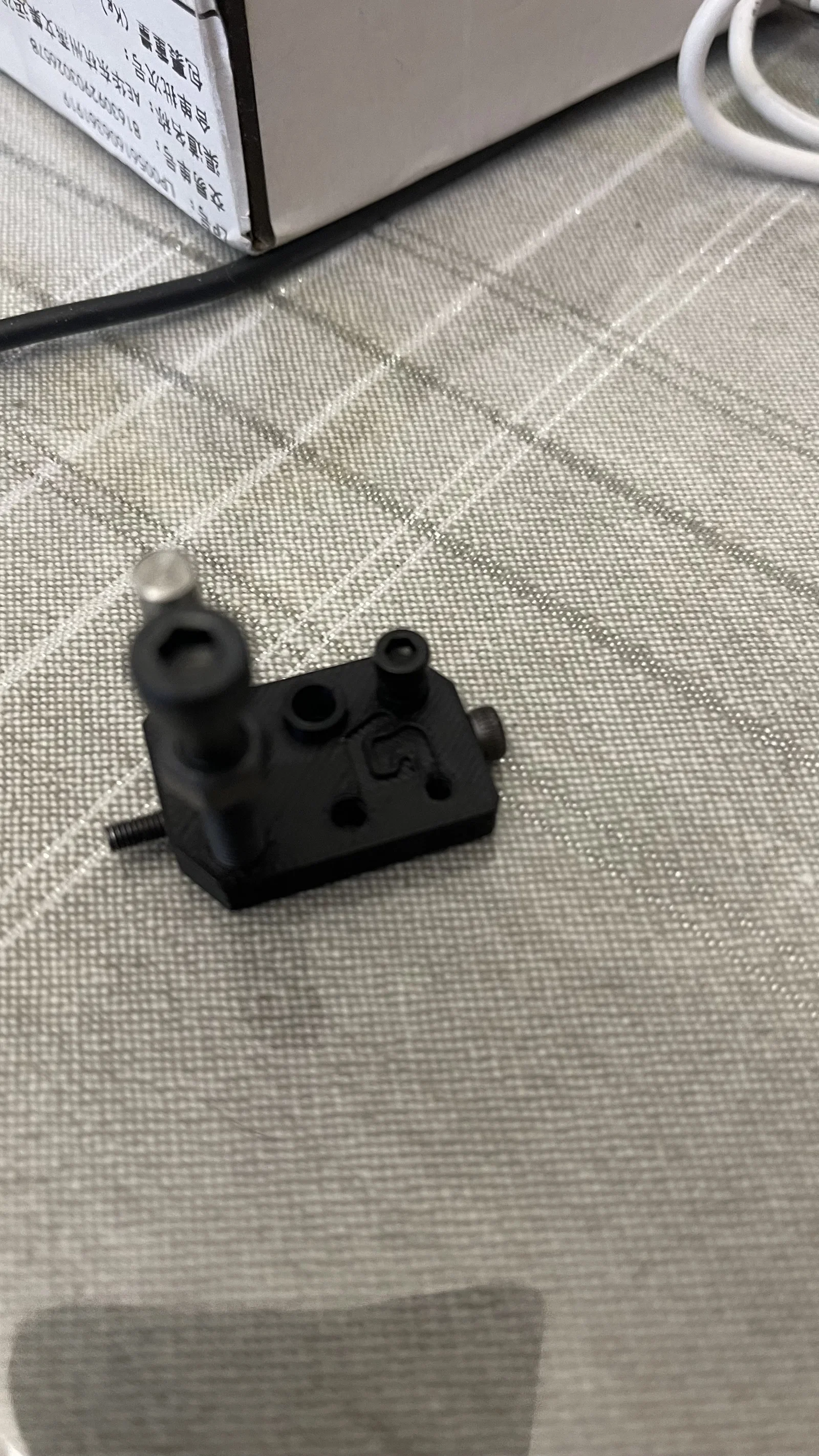

Lắp vừa các con ốc vào đúng lỗ thiết kế và vặn được ốc M3, M4 và M5 vào phần ren được in 3D thì coi như ổn, dùng được rồi.
Nếu không thì bạn cần fine-tune lại filament/printer. Nếu cần hướng dẫn thì cứ hỏi trong phần comment.
Print Settings
0.4 nozzle
0.2 Layer height
Print without support

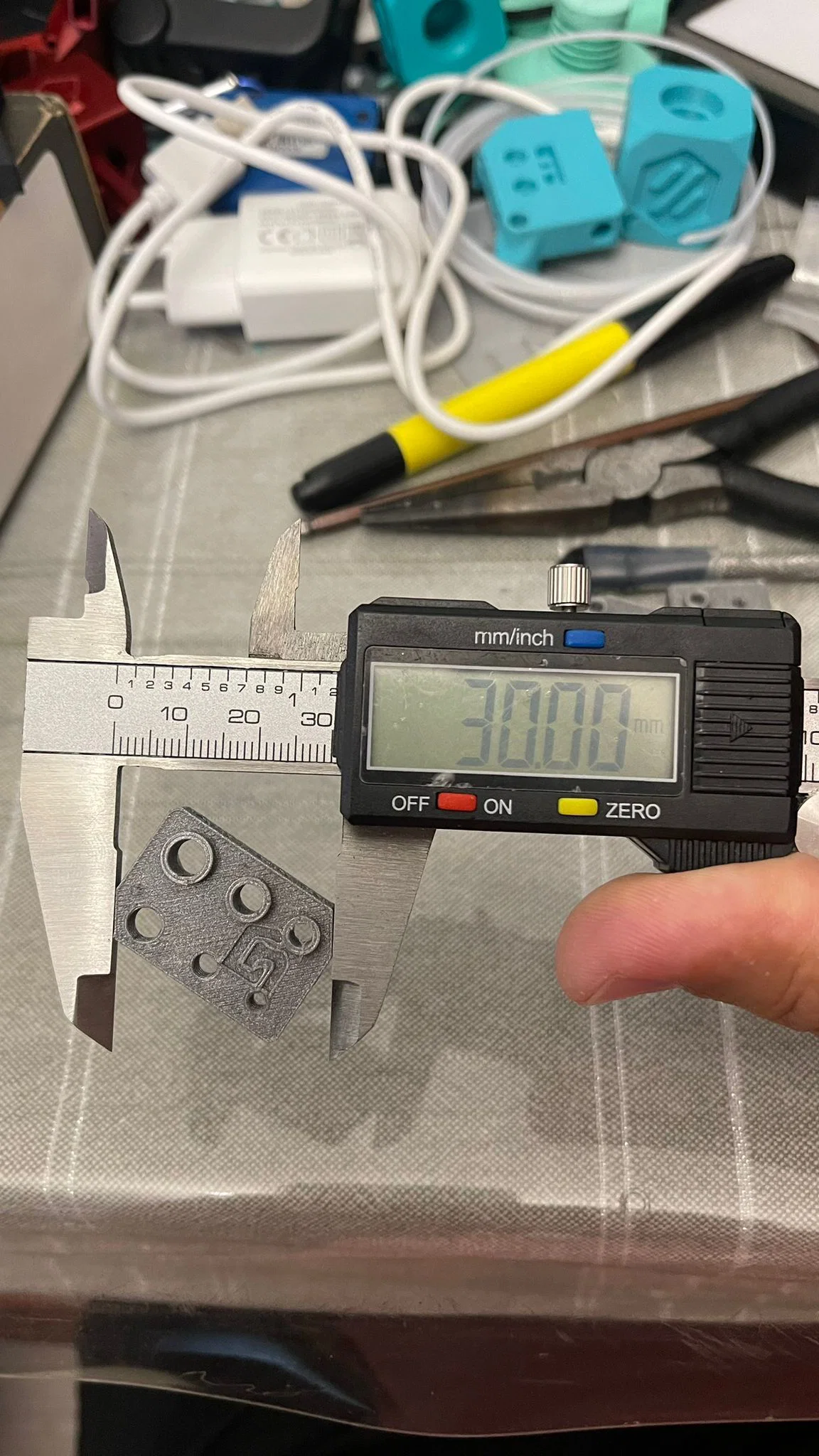

Đường chéo là 30mm (đo ở phần trên)

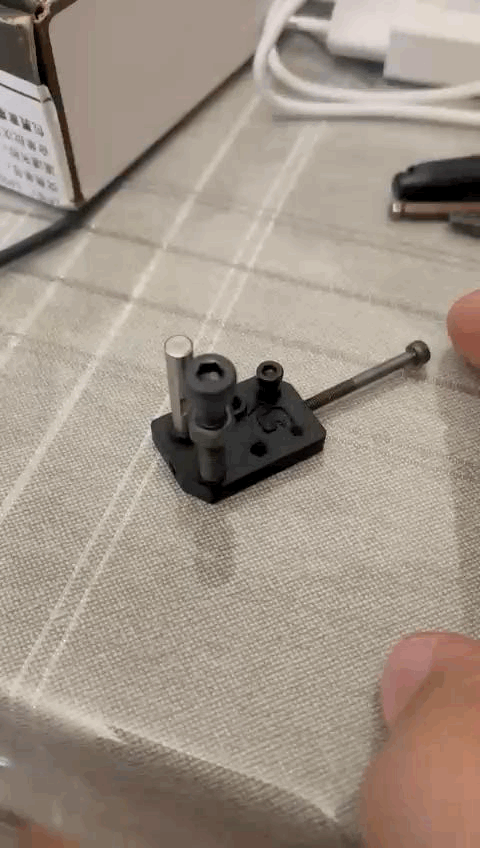

Thiết kế cũng có một lỗ ngang 3mm để test tolerance — print with no support
Các lỗ được làm lớn hơn 0.2mm để bù cho shrinkage
