Jig hàn WS2812 hai mặt cho SMD tròn 9mm

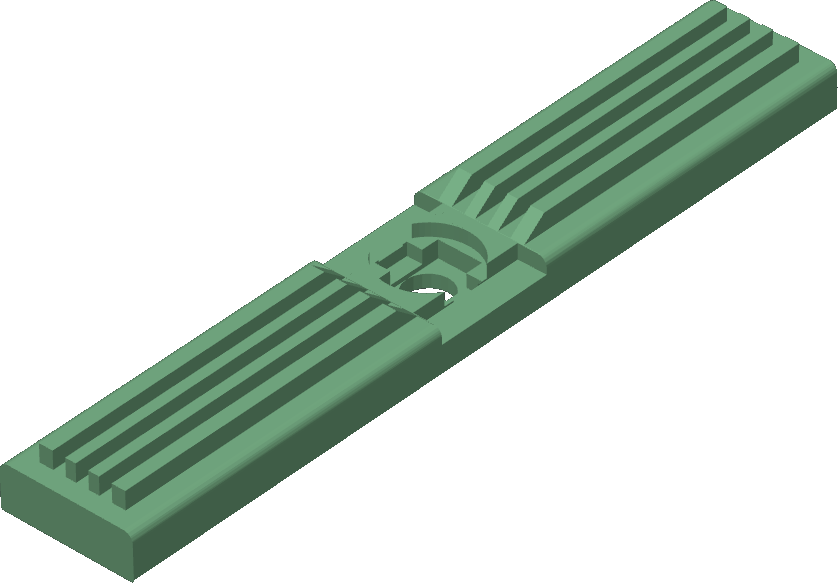

Jig hỗ trợ hàn WS2812 LED dạng SMD tròn 9mm, thiết kế hai mặt để hàn nhanh cả chân in/out. Rãnh đi dây rộng hơn cho dây 24/26 AWG, viền được cắt bớt và vát 45° giúp dễ xoay LED và hạn chế chảy nhựa khi hàn.
Mô tả
Mình làm các rãnh đi dây rộng hơn một chút để hợp với dây to hơn (24 / 26 AWG).
Mình cũng bỏ bớt một phần viền xung quanh LED để dễ xoay LED, canh vị trí cho chuẩn. Bỏ bớt vật liệu đó còn giúp mình đỡ bị chảy nhựa khi chạm mỏ hàn vào 😁
Mình cũng vát mép các rãnh theo góc 45° với cùng lý do kiểu “thôi đừng dính chảy lên mỏ hàn nữa”. 🤣

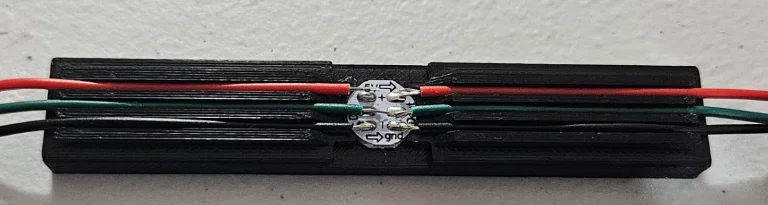

Có thể thay đổi lớn nhất là mình làm nó dạng hai mặt. Mình hay hàn WS2812 LED thường xuyên, nhiều lúc hàn theo chuỗi 10 cái trở lên. Làm vậy tiết kiệm được một nửa thời gian vì không cần phải lấy LED ra chỉ để hàn các chân ‘out’.
Làm kiểu gấp đôi như vậy thì mình phải thêm một lỗ ở mặt dưới (hay mặt trên?) của LED. Lỗ này cần để mình dùng một vật gì đó mềm nhưng đủ cứng để đẩy LED ra khỏi jig sau khi hàn xong.
Thiết lập in của mình:
- Model: Voron 2.4 R2 350mm
- Filament: Polymaker PolyMax PC
- Nozzle: 0.4mm
- Nozzle Temp: 255°C
- Bed Temp: 95°C
- Layer Height: 0.08mm
- First Layer Height: 0.2mm
- Walls: 3
- Top Layers: 9
- Bottom Layers: 7
- Infill: 40% Cross Hatch
