Jig hàn WS2812 LED SMD tròn 9mm cho dây 24 AWG Magnet Enamel Wire

Đây là một cái jig dùng để hỗ trợ khi hàn WS2812 LED dạng SMD tròn, sử dụng dây 24 AWG Magnet Enamel Wire.

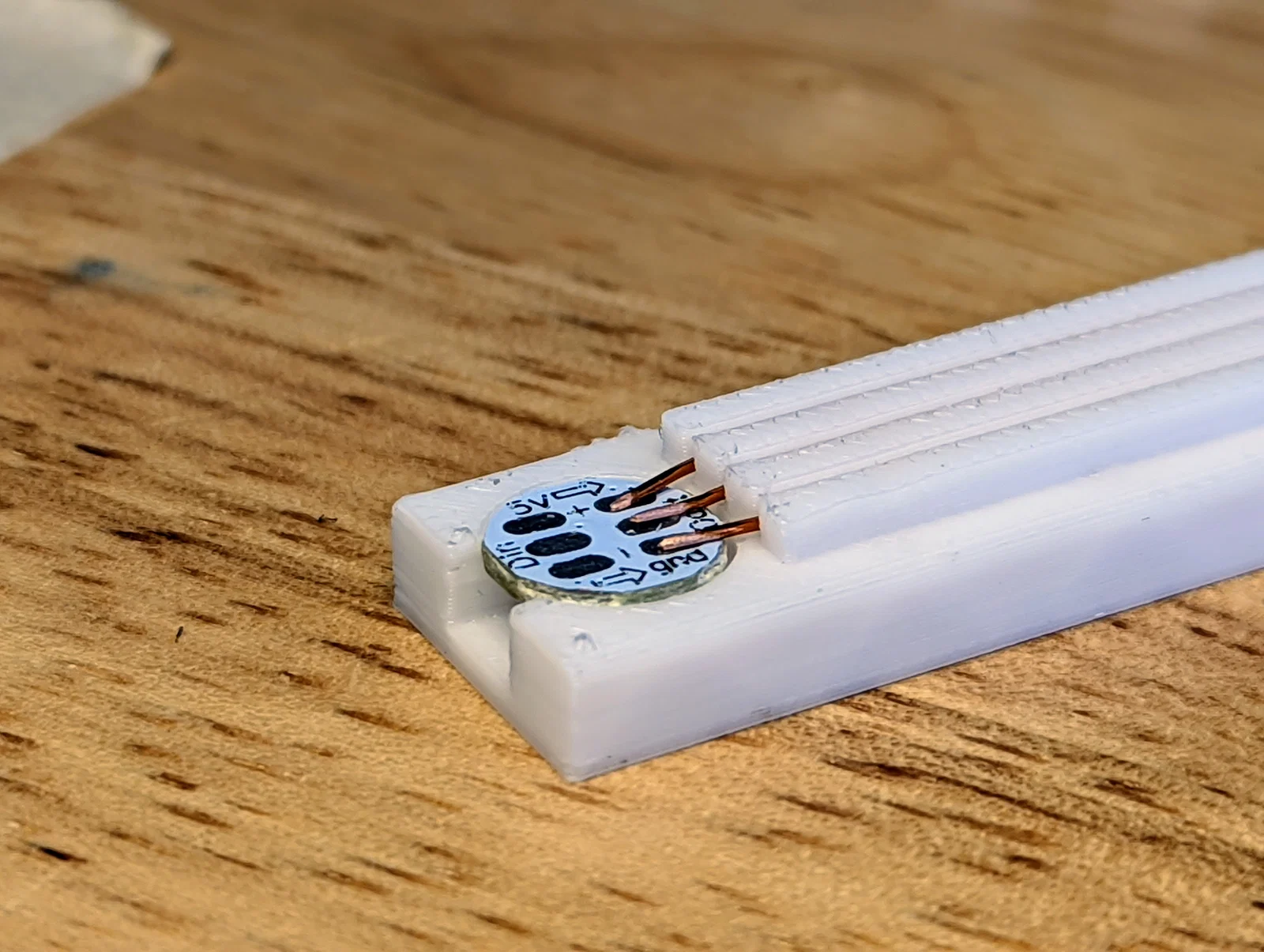

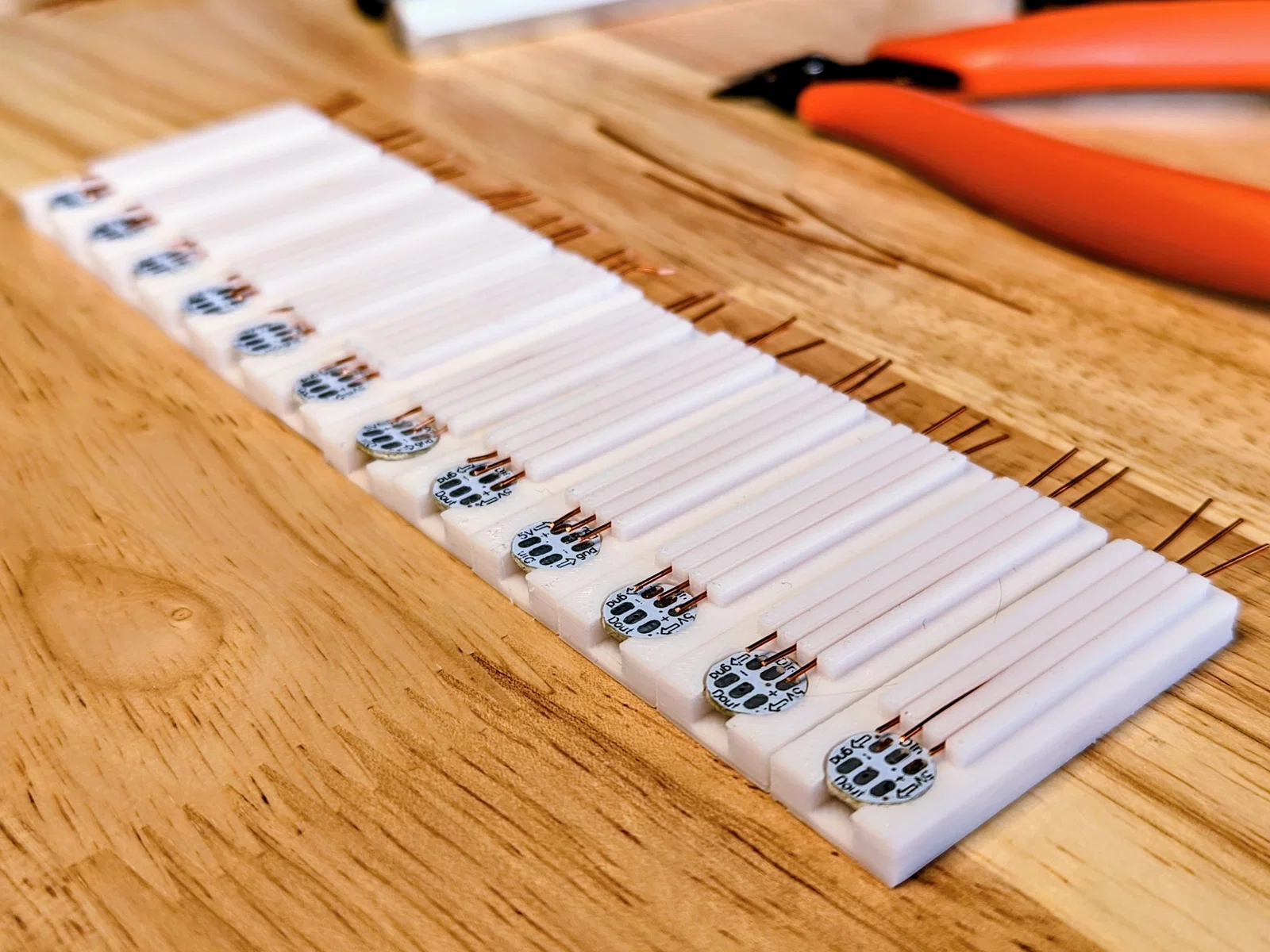

Mình làm cái jig này để tiện hàn magnet wire vào các cụm WS2812 LED đã được lắp sẵn linh kiện.

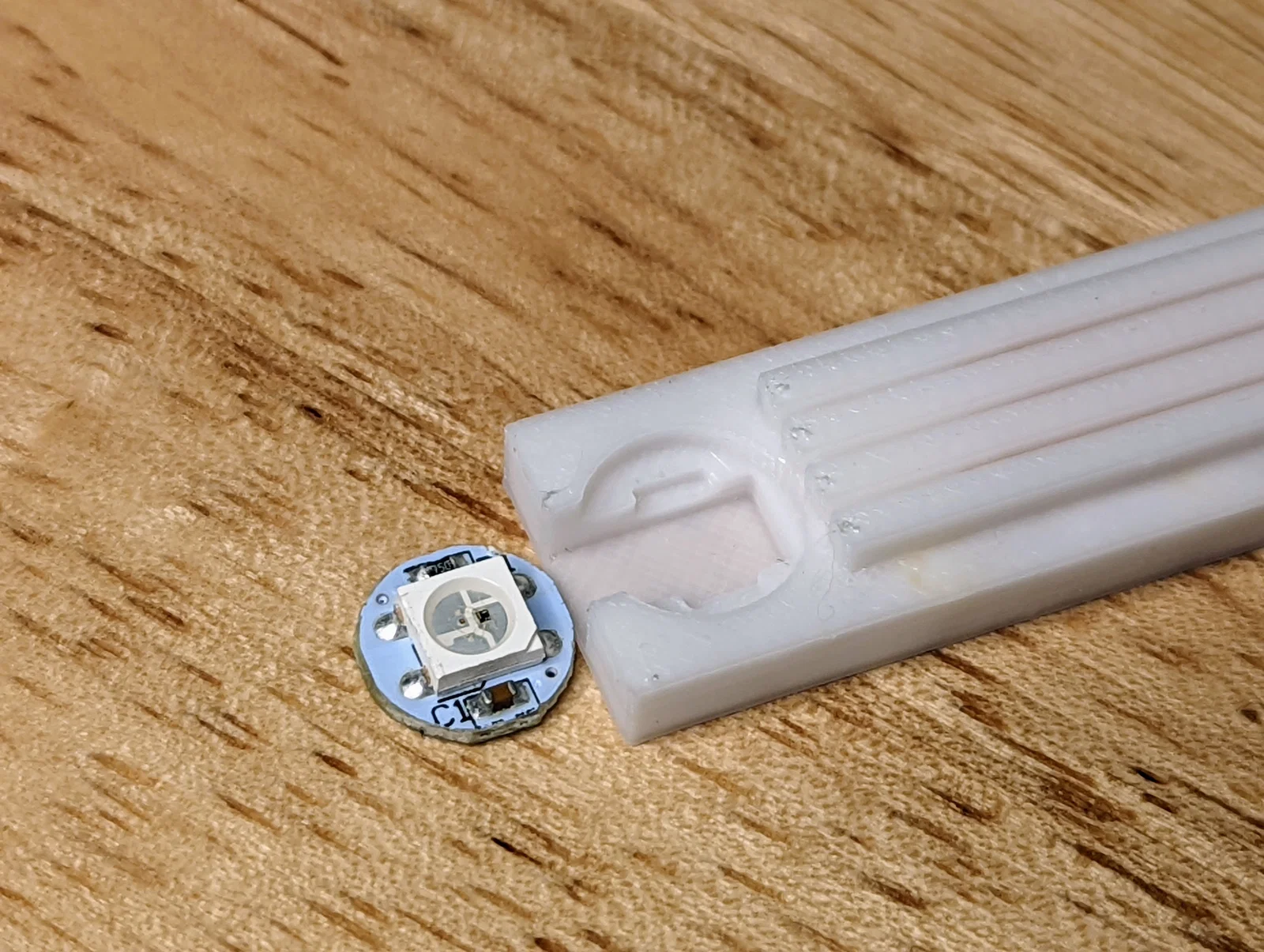

• Jig sẽ giữ LED đúng hướng và chừa khoảng trống cho tụ điện và điện trở thường được gắn trên các board nhỏ này.
• Nếu LED bị gắn lệch trên board, thiết kế của jig có thể làm các pad xoay nhẹ. Nếu gặp trường hợp này, chỉ cần nhấc LED lên rồi xoay nhẹ lại, nhưng đừng cố ấn LED xuống sâu vào jig vì có thể làm hư LED.

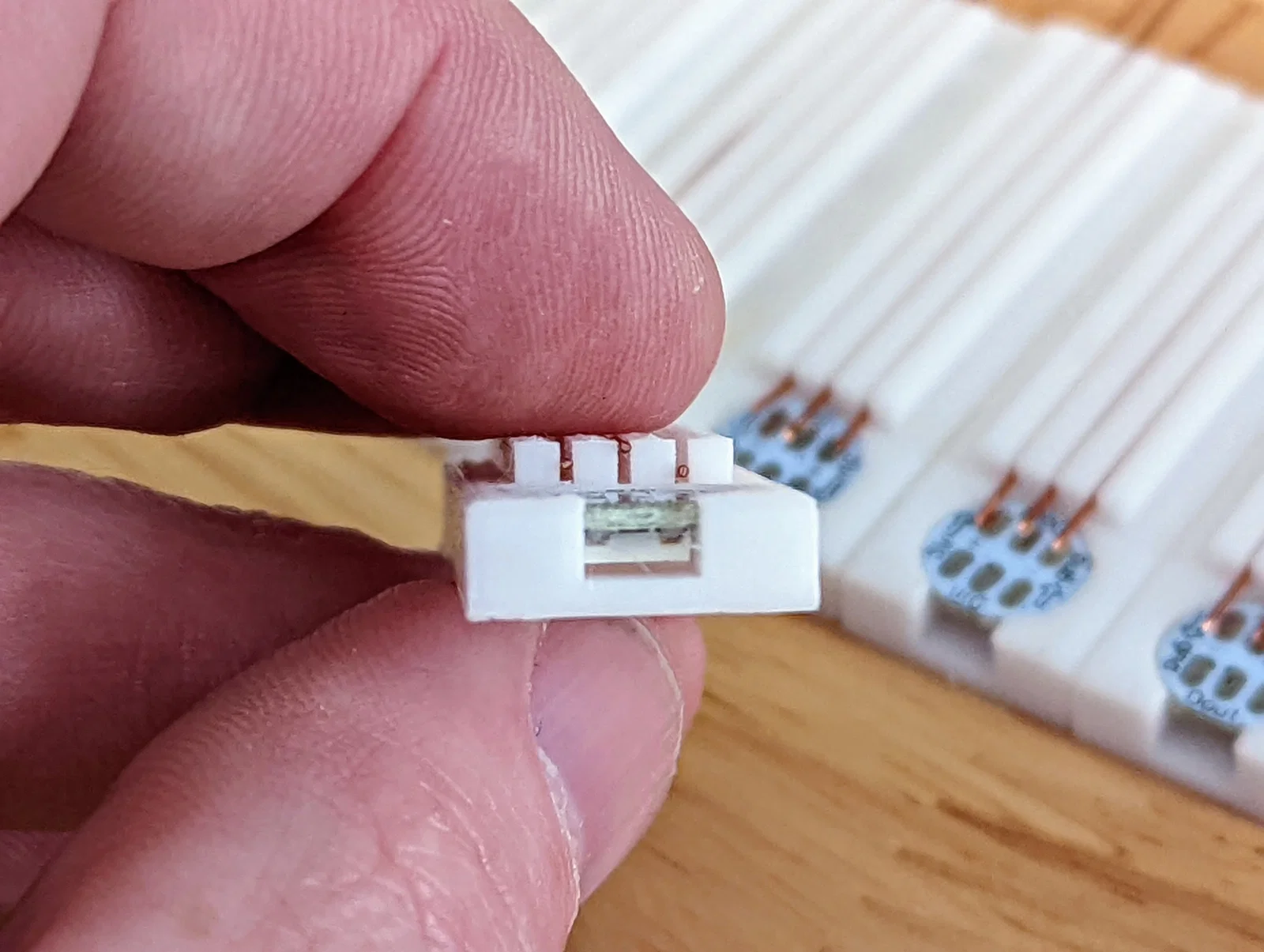

• Phần đầu jig có một khe khoét giúp bạn nhìn xem LED có thẳng hàng trong rãnh hay chưa, đồng thời cũng có thể dùng để cạy LED ra sau khi hàn xong.

Thiết kế này giả định:

• Bạn dùng dây 24 AWG enamel coated magnet wire đường kính khoảng ~0.5mm.
• Bạn dùng cụm LED tròn 9mm đã được giũa để phần viền tròn và mượt. Nếu cụm không thật sự tròn thì LED sẽ không ngồi khít vào jig.
• Máy in của bạn đã được cân chỉnh tốt — đã chỉnh bed leveling, flow settings và e-steps.

Thiết lập in gợi ý:

• Nozzle 0.4mm hoặc nhỏ hơn
• Layer height 0.1mm – 0.16mm — Layer càng thấp thì các rãnh đi dây sẽ càng đều.

Sau khi in xong, mình đề nghị dùng dao Exacto để nạo/khơi lại các rãnh luồn dây, hơi nghiêng lưỡi dao khi đi dọc theo rãnh. Cách này giúp tạo dạng “V” trong rãnh, luồn dây sẽ dễ hơn. Sau này mình sẽ chỉnh thiết kế để có phần nắp trên dạng semi-closed để dây không bị đội lên qua khe, nhưng hiện tại nếu dây thẳng thì vẫn chạy rất ổn.

Trước khi hàn, nhớ bôi flux và tin các pad, đồng thời đảm bảo bạn đã cạo/bóc lớp enamel trên magnet wire và đầu dây đã được tin. Khi hàn, cố gắng giảm thời gian chạm mỏ hàn lên LED để tránh làm hư LED.

Thiết kế được làm bằng FreeCAD và có thể remix theo nhu cầu của bạn.

Trong thời gian tới mình sẽ thêm các biến thể khác để hỗ trợ cỡ dây và loại LED khác (4 wire so với loại 3 wire hiện tại).

Nếu bạn có góp ý nào để cải thiện, cho mình biết với nha.
