Dispenser gạch lục giác cho Cascadia + nhiều game khác!

Tác giả KevinLevy

Lượt tải
131
Lượt thích
35
Lượt coi
2.166

File 11 307,3 KB

  • Cascadia_Tile_Dispenser_V0.5_Upper_Assembly_hopper_1776955464.stlSTL · 43,8 KB
  • Dorfromantik_Tile_Dispenser_V0.5_slider_1776955465.stlSTL · 9,7 KB
  • Dorfromantik_Tile_Dispenser_V0.5_hopper_1776955466.stlSTL · 43,1 KB
  • Dorfromantik_Tile_Dispenser_V0.5_dispenser_1776955467.stlSTL · 38,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

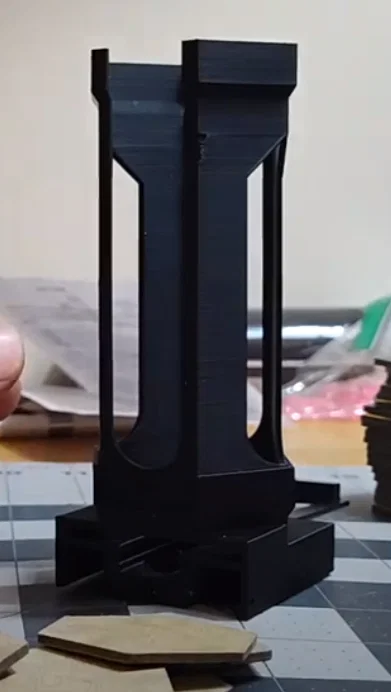

Một cái dispenser gạch (tile) đơn giản cho gạch Cascadia. Phần duy nhất bạn cần mua là một bịch dây buộc tóc cao su rẻ cỡ 1$ ở Walmart. Mấy bịch này thường có 3 cỡ dây, mình dùng cỡ lớn nhất trong 3 cỡ đó. Mình đã test gạch Cascadia rất kỹ, nhưng mình không có bộ Apiary và Dorfromantik. Mình làm bản cho 2 bộ đó dựa trên kích thước người khác báo lại, nên nếu bạn in ra dùng được thì báo mình biết với nha!

V0.6 Hướng dẫn lắp ráp: Lắp bằng cách luồn một dây buộc tóc (goody hair tie) vào khe giữa của slider, cố định bằng một đoạn filament xuyên ngang qua cái lỗ ở bên hông. Sau đó nhét slider vào khe của cụm dispenser bên dưới sao cho cái rãnh vát (angled notch) nằm phía trên và được đưa vào sau cùng. Cố định đầu còn lại của dây bằng một đoạn filament khác vào thân dispenser. Cuối cùng đặt cụm hopper phía trên lên trên thiết bị.

V0.5 Video hướng dẫn lắp ráp chi tiết có thể xem ở đây:

Mình lấy cảm hứng từ dispenser gạch Cascadia của Mark Jennison, nhưng mình muốn một phiên bản đơn giản hơn, không cần thêm phần cứng (hardware) nào khác.

In bằng PLA bình thường với các thiết lập (settings) tiêu chuẩn, có dùng supports. Phần cụm dưới cần in dựng đứng trên cạnh của nó, với các phần miệng hở hướng lên trên để giảm supports tối đa.

Bạn có thể chồng các hopper lên để chứa được nhiều tile hơn, hoặc đơn giản là scale theo chiều dọc (vertical).
