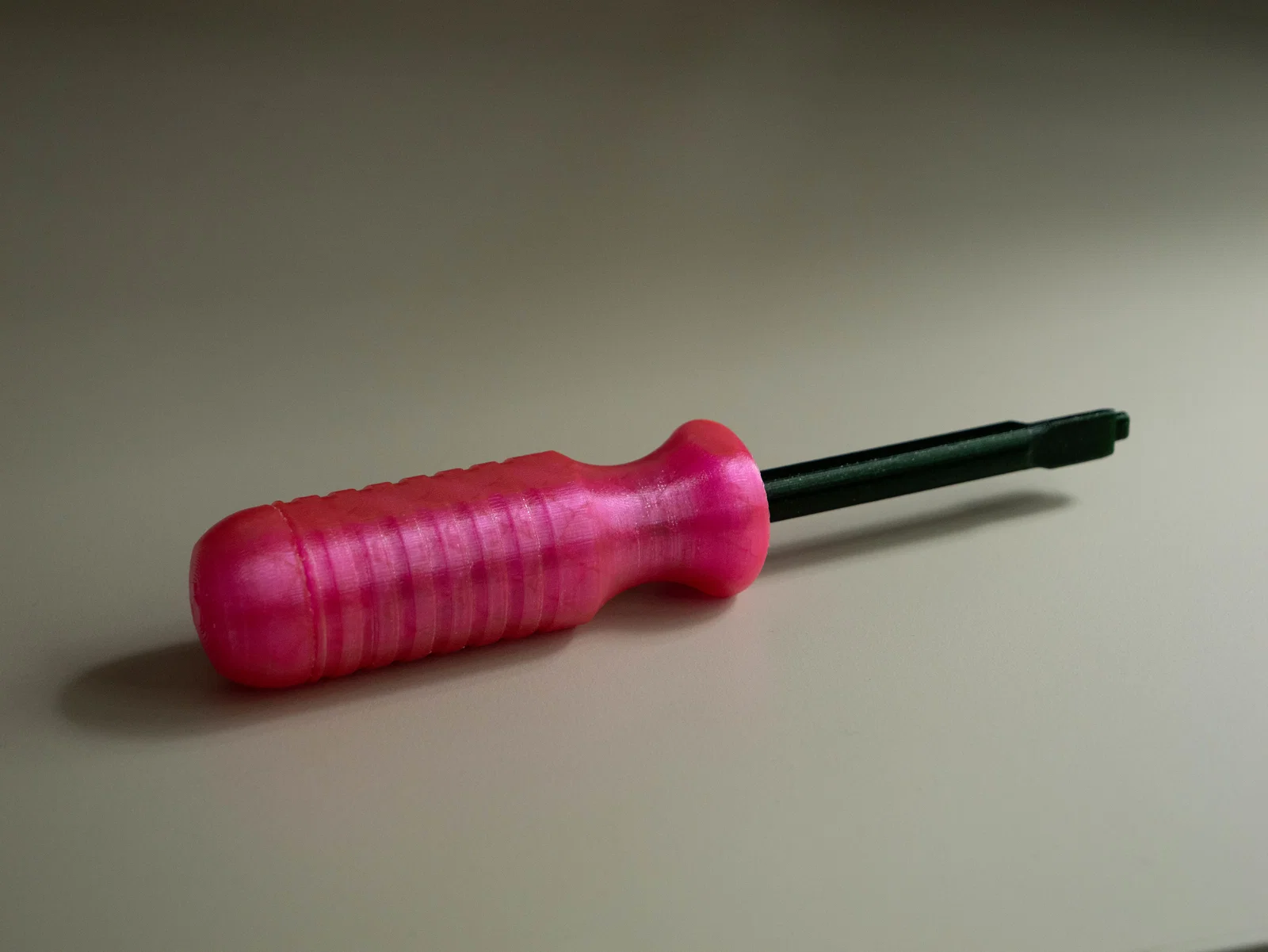

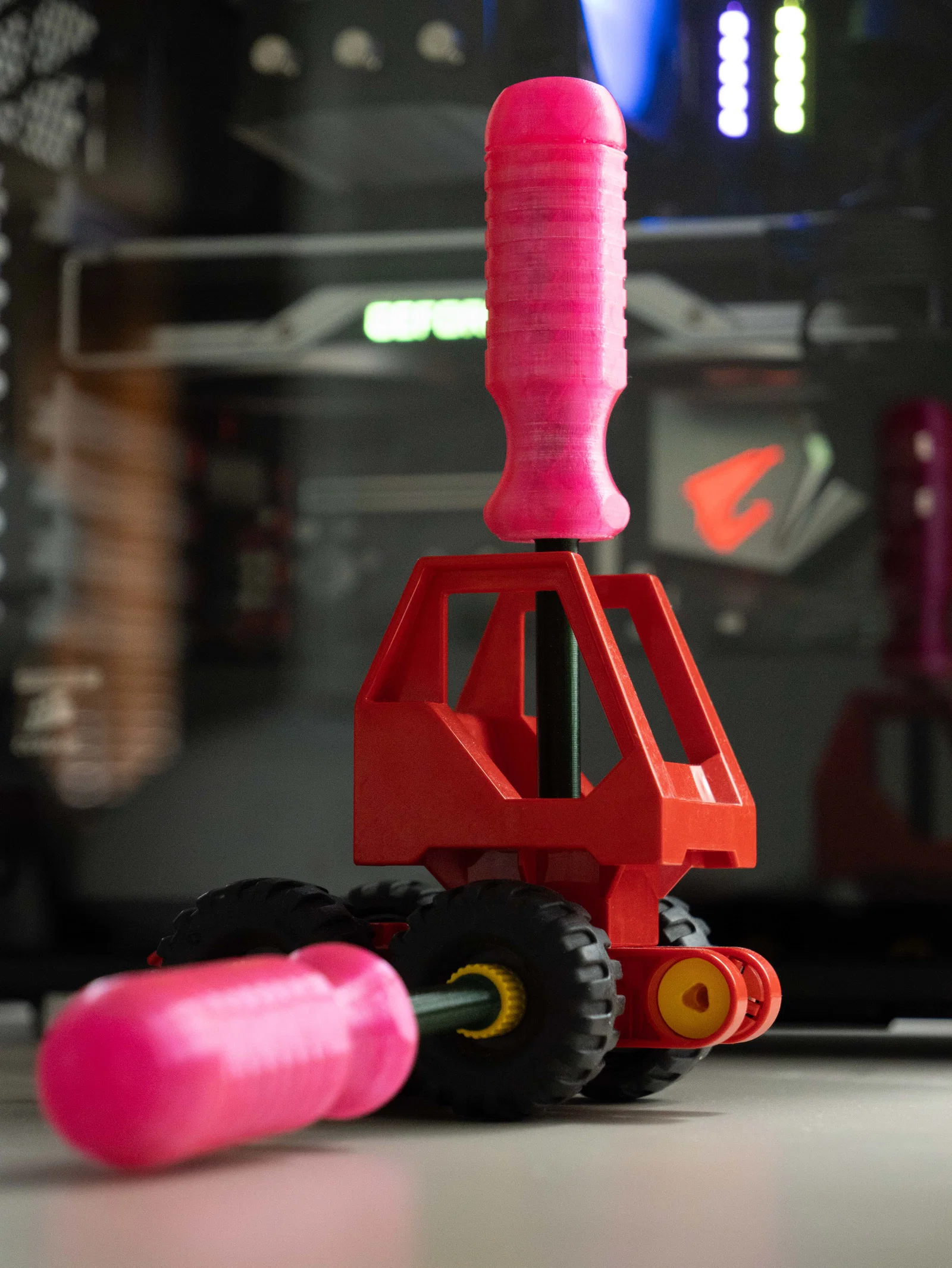

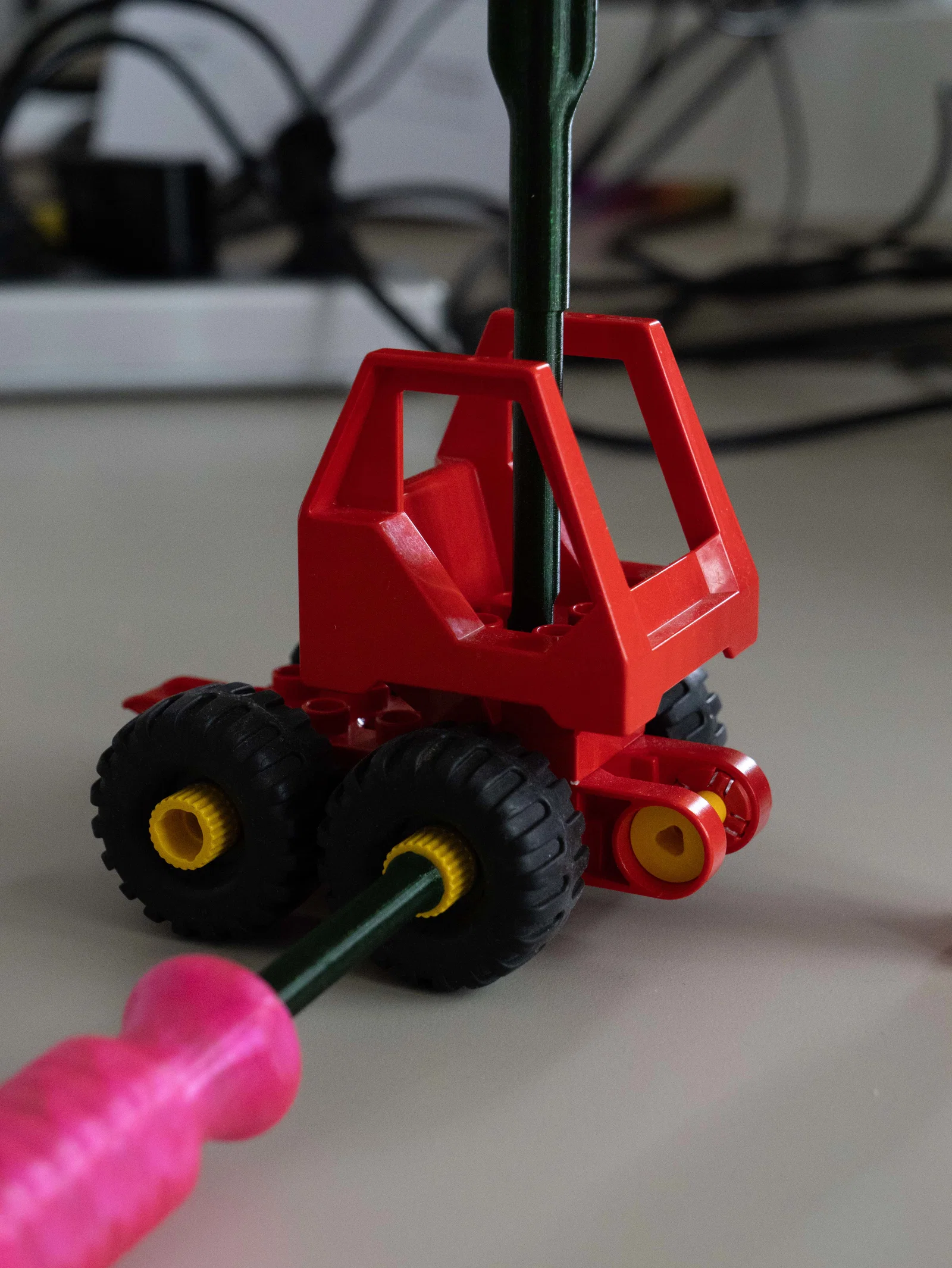

Duplo Screwdriver Optimized (Tua vít Duplo tối ưu cho in 3D)

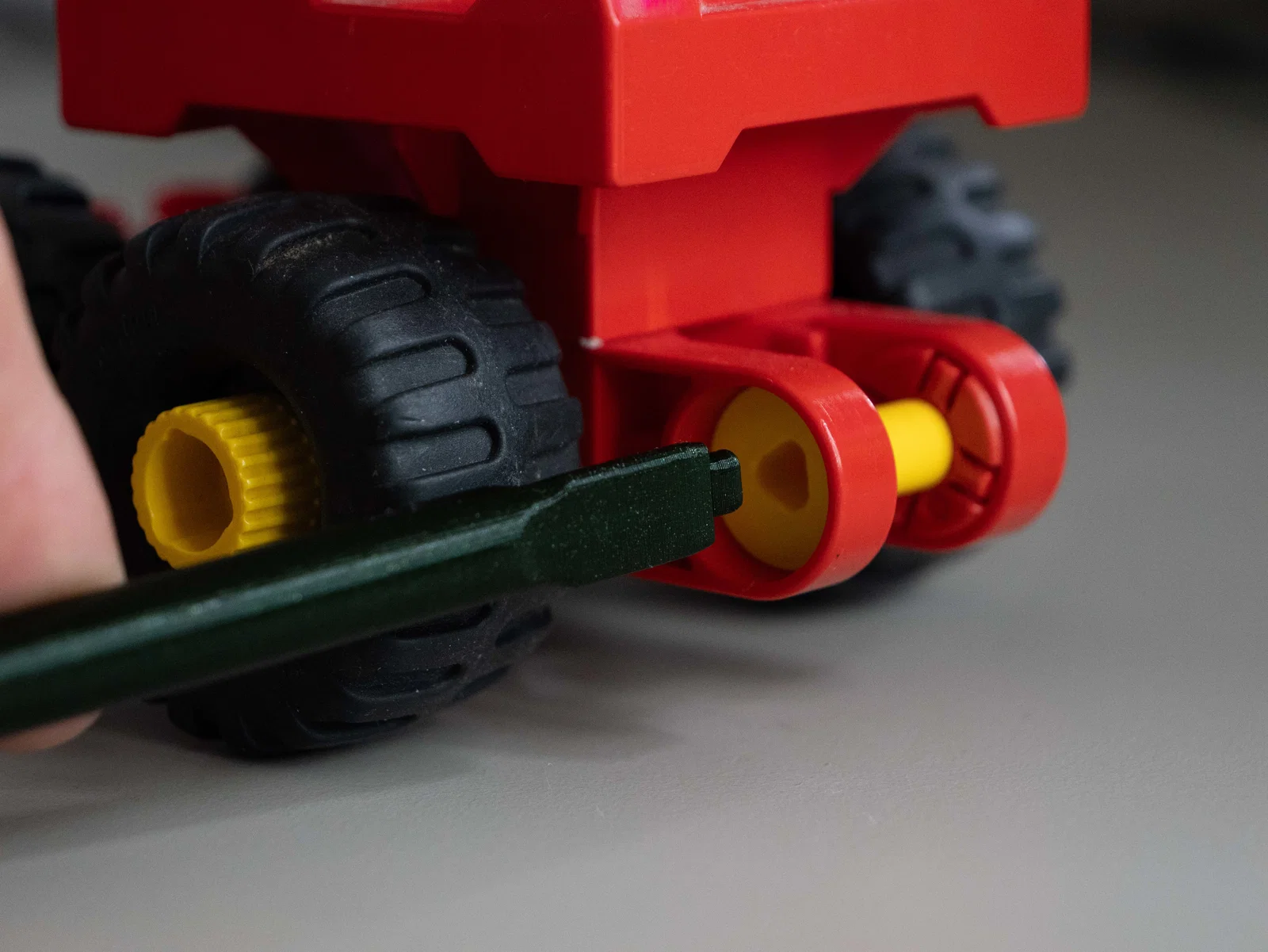

Đây là một phiên bản lại của cây Duplo Screwdriver mình làm cho cháu mình. Như bạn đoán được, cây tua vít “zin” đã đi mất tiêu (AWOL). Mình chỉ có vài miếng Duplo trong tay nên muốn thử làm lại. Vì vậy, toàn bộ kích thước bên ngoài đều được ước chừng từ hình ảnh; chỉ có phần đầu tua vít (driver head) là được làm để khớp.

Cây tua vít này đã lên phase II vì bản thử đầu tiên bị “hủy” trong vòng 5 phút sử dụng. Nhóc nhà mình bẻ gãy được cái tam giác nhỏ khá dễ. Sau nhiều lần in và test, mình đã ra được thiết kế riêng và tới giờ vẫn ổn. Nếu muốn, bạn có thể gia cường phần driver bằng ty ren M3 (threaded M3 rod). Mình thì không làm vì hiện tại thấy cũng đủ cứng rồi.

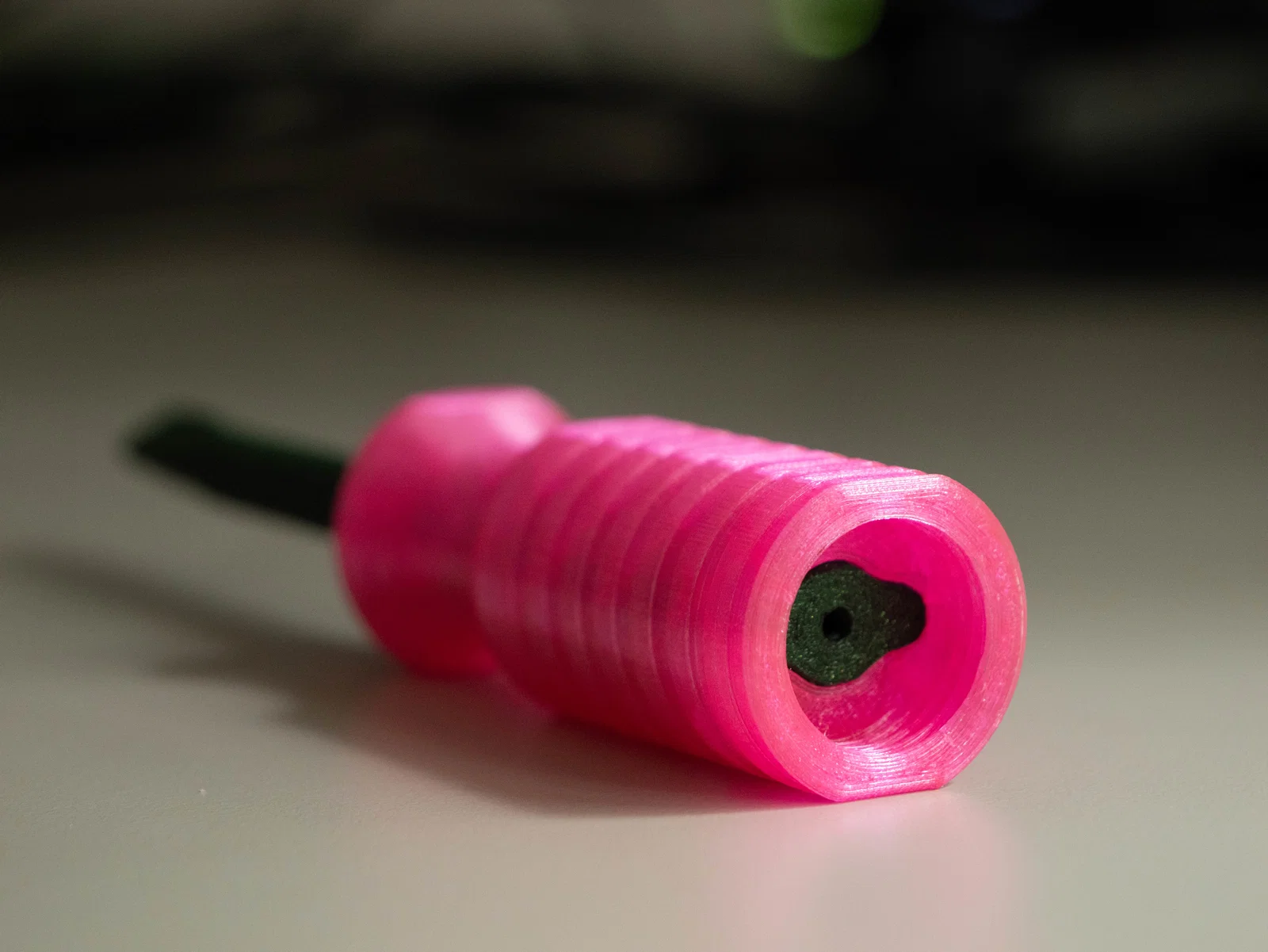

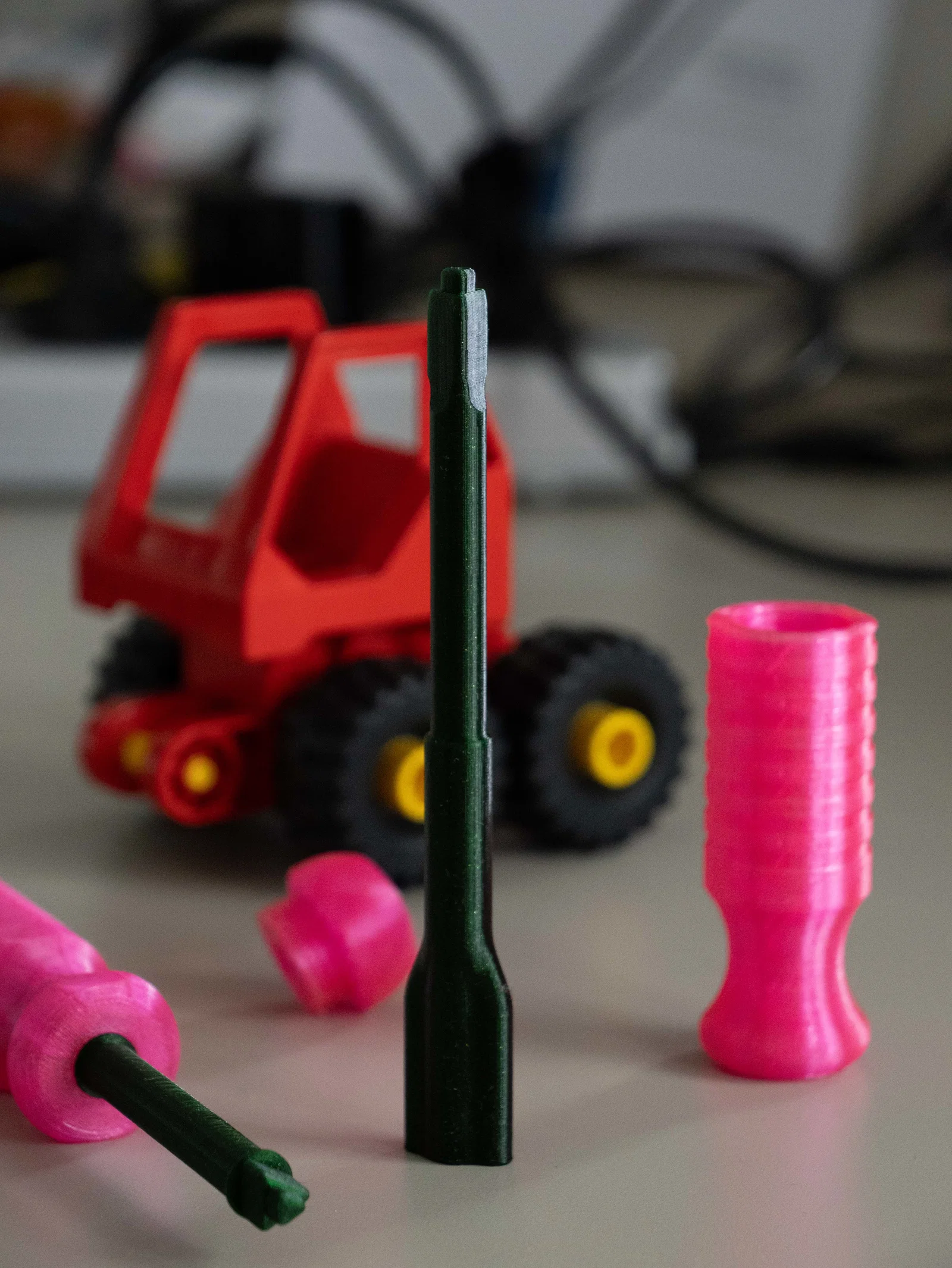

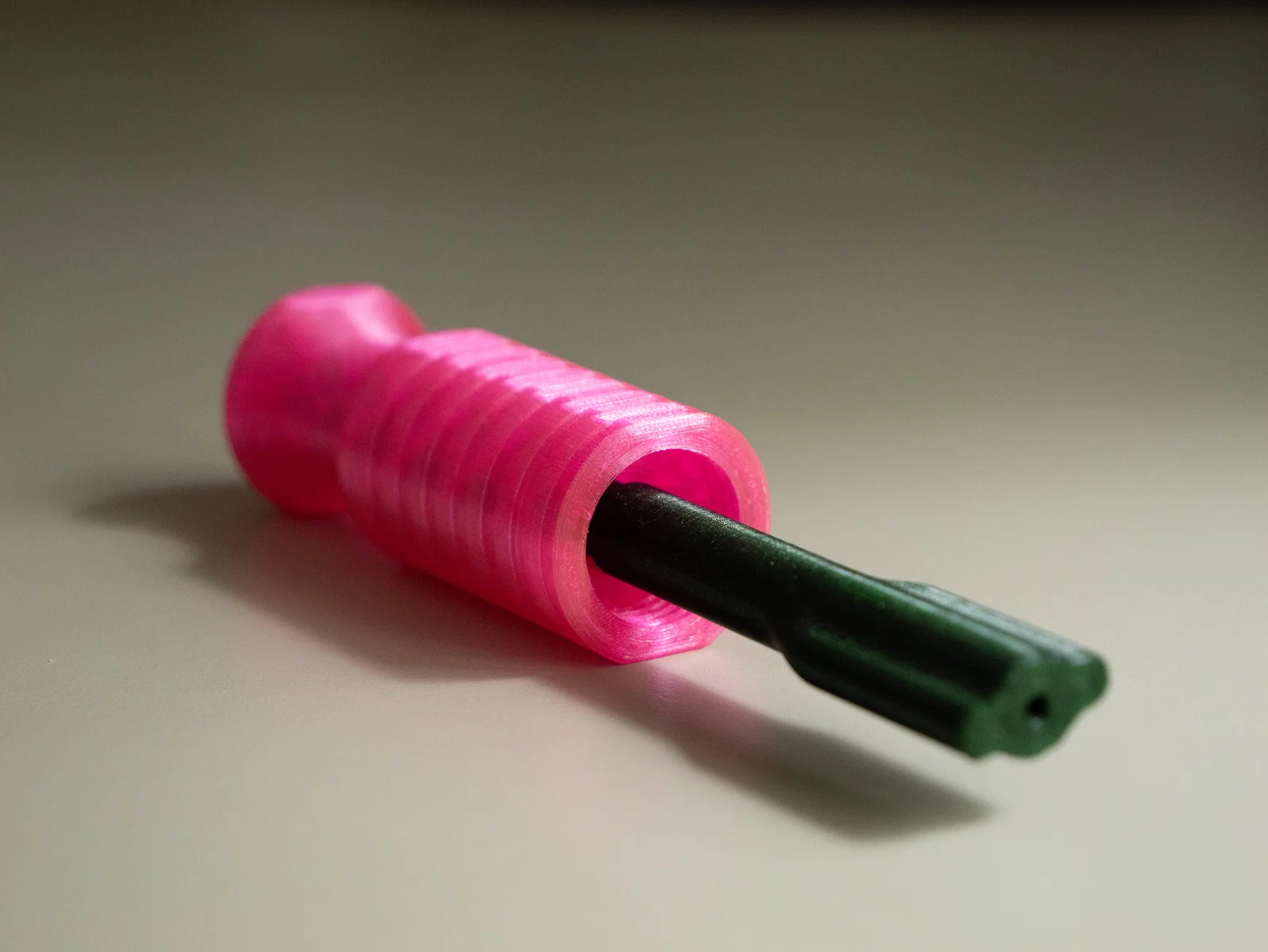

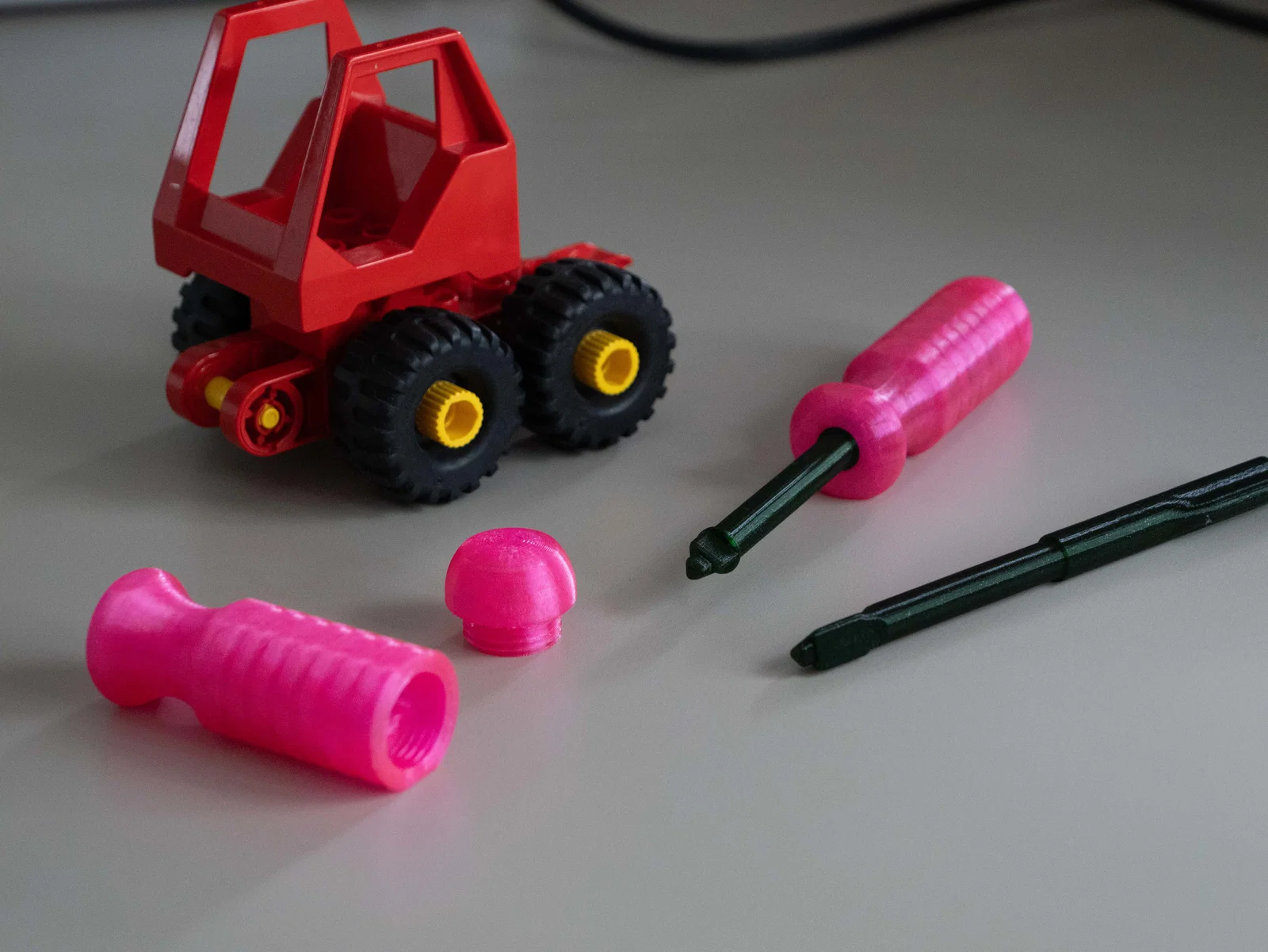

Phần driver có thể thay đổi (exchangeable) với thiết kế tay cầm và nắp (cap) bằng TPU có ren. TPU cho cảm giác mềm tay, và lỡ có quăng ném thì cũng “ít sát thương” hơn.
Bản thân phần driver được in bằng PLA. Mình chưa test độ khớp khi lắp driver + handle. TPU thường dễ chịu hơn về dung sai (tolerances).

Mình cũng đã thêm file 3D STEP, và trong link bên dưới bạn sẽ thấy Onshape studio.

https://cad.onshape.com/documents/f48313d713f81db12f093ff5/w/f9d0238878fc6c41f67af6bd/e/d1bd6c23fb18659735ebf066?renderMode=0&uiState=66674afd6dce5429b07be640
