Bench dog cho Festool MFT/3 (tùy chỉnh kích thước)

Bench dog cho bàn Festool MFT/3

Lấy cảm hứng từ QWAS dogs: https://www.ultimatetools.ca/products/qwas-dogs?variant=16578902

Phụ kiện cho bàn MFT, xài rồi mới thấy tiện bất ngờ:

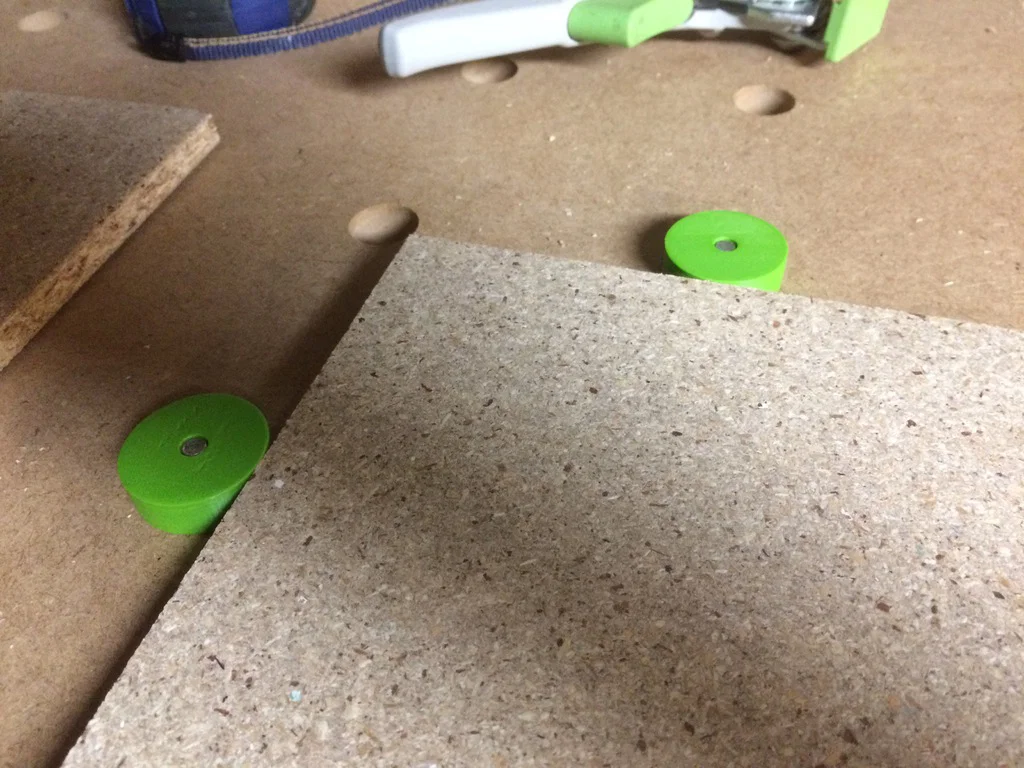

• dùng làm cữ chặn để canh góc 90° cho chuẩn
• dùng làm chân kê (bench cookies) để chà nhám/mài bằng cách in các lớp trên cùng bằng filaflex

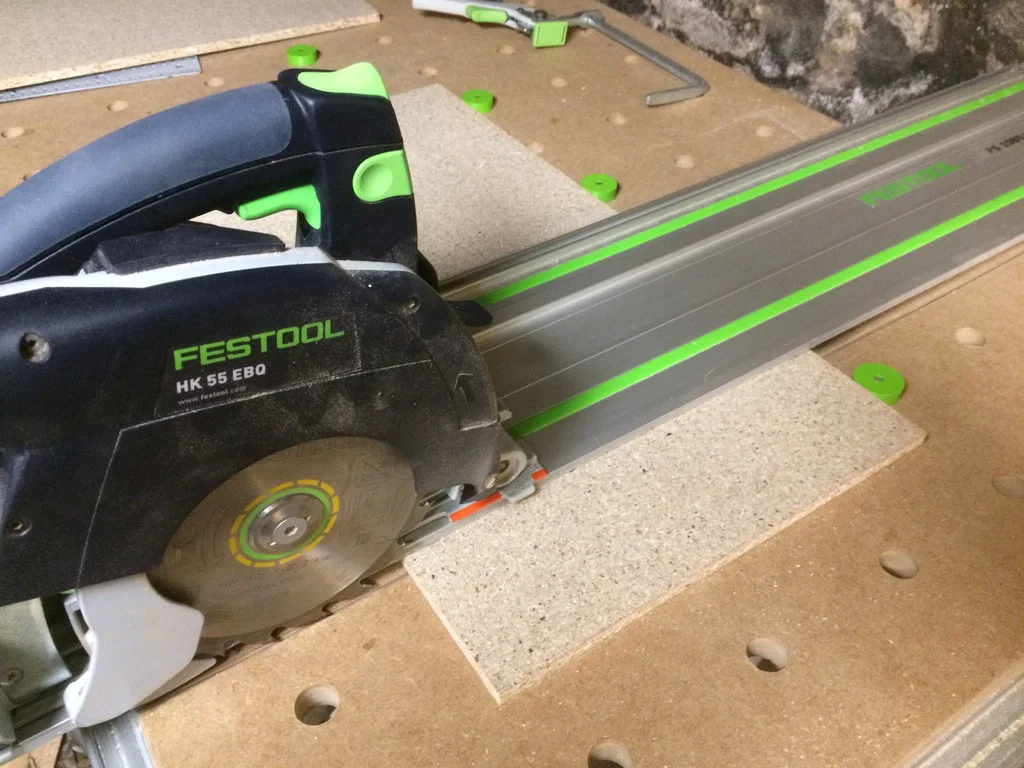

• in bản dài hơn và thêm 1 con vít để làm gối đỡ cho guiding rail

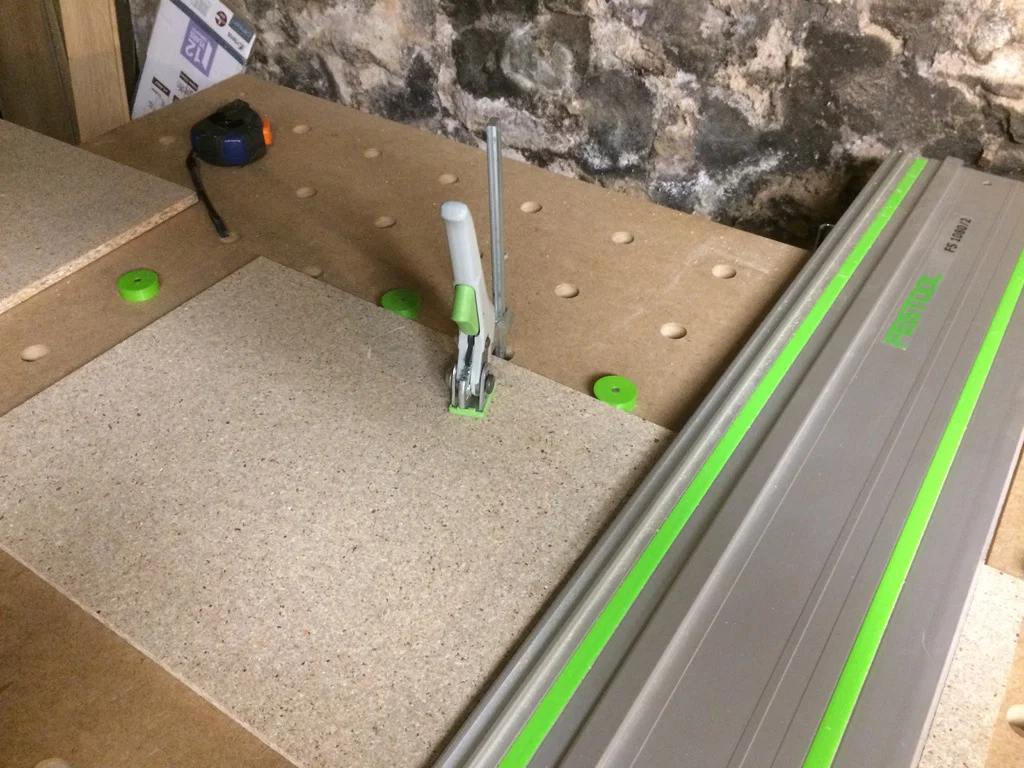

• dùng 2 bench dog để cân chỉnh guiding rail trên mặt bàn

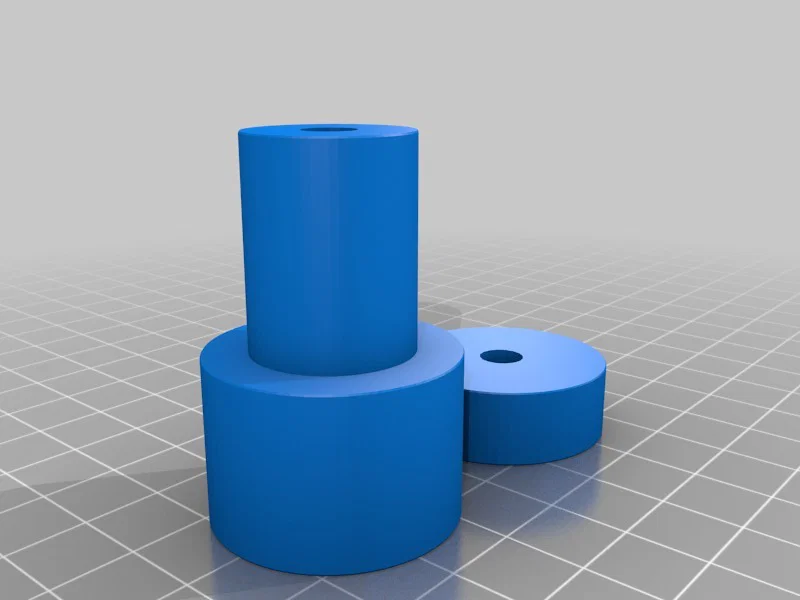

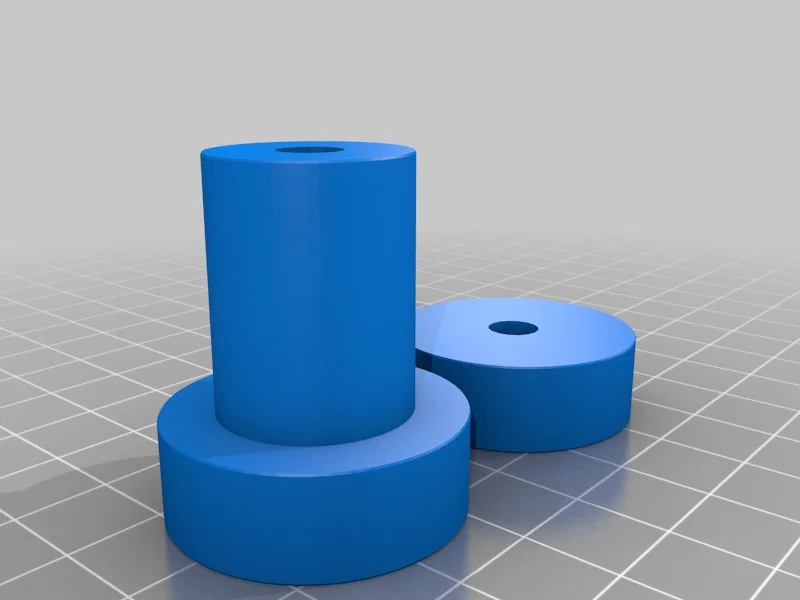

Kích thước có thể tùy chỉnh theo nhu cầu của bạn (phần hiển thị có thể chưa đầy đủ)

Không có bàn MFT hả? Thử cái này nè: https://www.thingiverse.com/thing:2079995

Print Settings

Rafts:

Không

Supports:

Không

Infill:

50%

Notes:

Dùng infill 50% trở lên để đủ cứng, ABS hoặc PLA
Dùng nhiệt độ cao (PLA => 110/120°C) để bám lớp (layer adhesion) tốt hơn

Màu xanh lá là bắt buộc ;-)

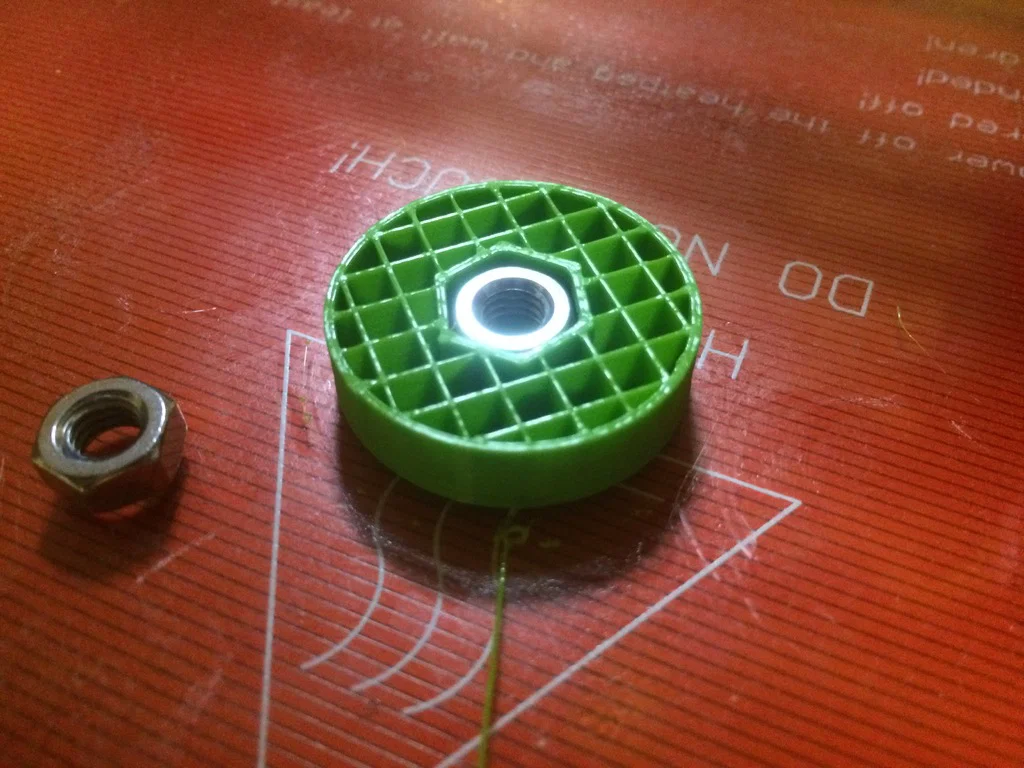

Mẫu này có sẵn 2 đai ốc (nuts) được chèn bên trong bản in.

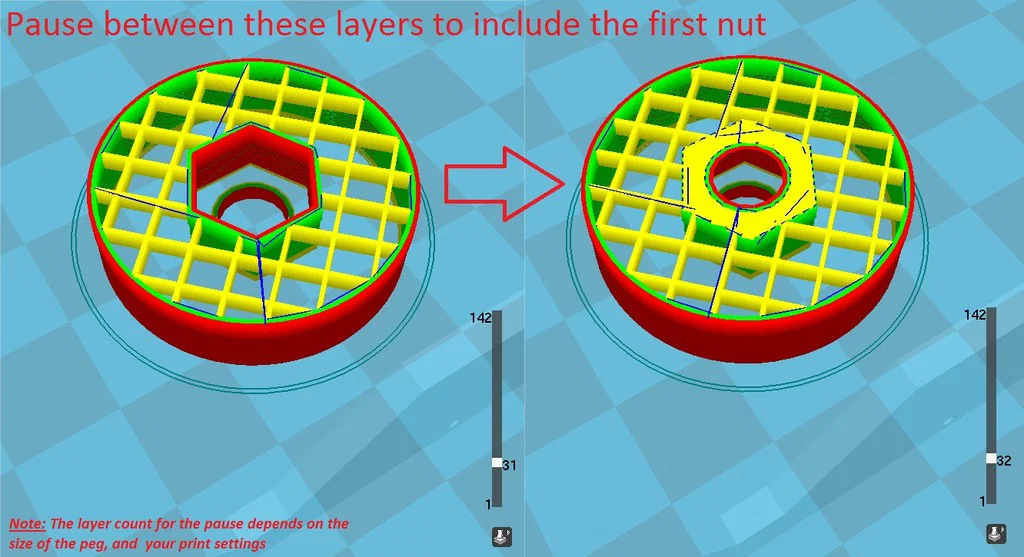

Tạm dừng in khi tới phần đỉnh của mỗi lỗ đai ốc, đặt đai ốc vào lỗ, rồi tiếp tục in.

Bạn cũng có thể in những lớp đầu bằng filament dẻo để có bề mặt chống trượt trên bench dog.

Bắt đầu in bằng filament dẻo, tạm dừng sau vài mm, rồi chuyển lại PLA/ABS.

Post-Printing

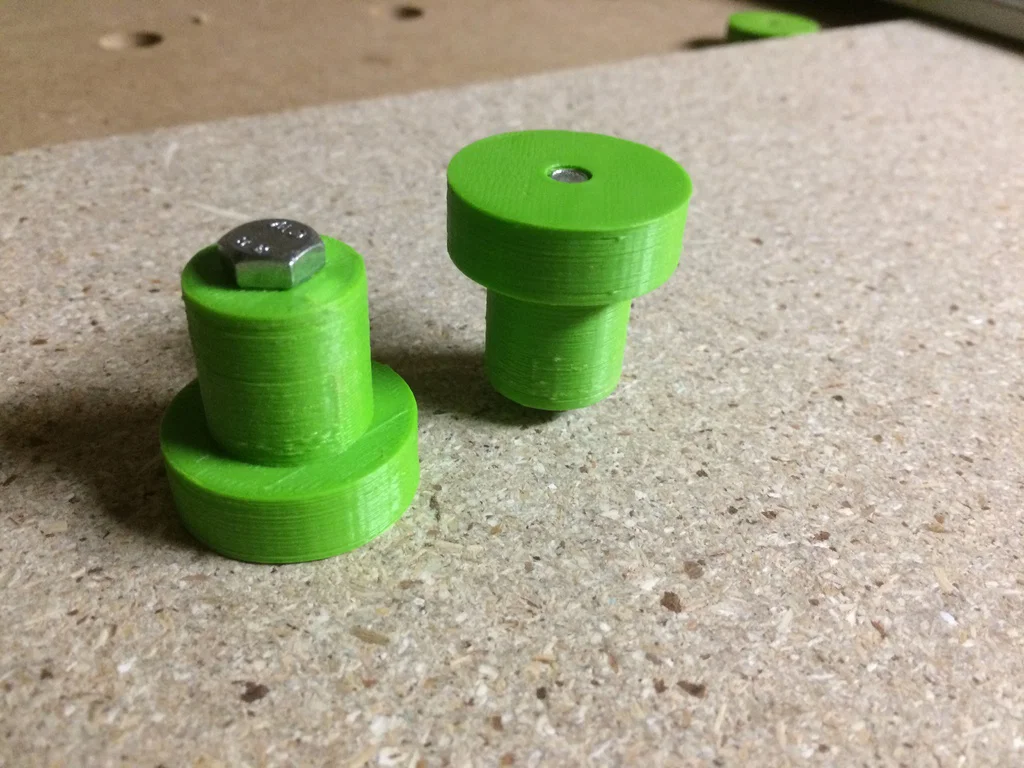

Dùng một con vít dài xuyên qua 2 đai ốc có sẵn để tăng độ cứng cho bench dog, đồng thời tăng trọng lượng.

Có thể bạn sẽ cần chà nhẹ phần peg để nó vừa “búng” vào lỗ trên mặt bàn.

Metric Nuts size

Nếu bạn muốn dùng cỡ đai ốc khác, đây là thông số đo cho một vài loại

// M3

nut_diameter=6.01;

nut_inner_diameter=3;

nut_height=2.4;

// M6

nut_diameter=12.30;

nut_inner_diameter=6.45;

nut_height=5.65;

// M8

nut_diameter=14.38;

nut_inner_diameter=8;

nut_height=6.8;

// M10

nut_diameter=17.77;

nut_inner_diameter=10;

nut_height=8.4;
