Mô hình 3D màn hình TFT 4 inch 480x320 ILI9486 để thiết kế vỏ hộp

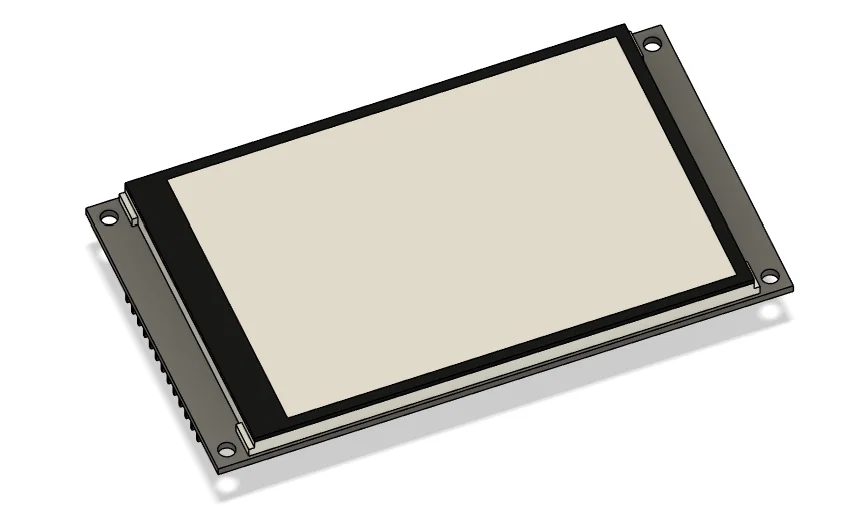

Mô hình 3D cho màn hình TFT 4 inch ILI9486 (SPI)

Nếu bạn đang thực hiện các dự án điện tử DIY với bo mạch Arduino, ESP32 hoặc Raspberry Pi và muốn sử dụng màn hình 4 inch TFT 480x320 V1.2 (ILI9486) mà chưa tìm được tệp thiết kế 3D phù hợp, thì đây chính là giải pháp dành cho bạn. Tệp mô hình 3D này được xây dựng dựa trên kích thước thực tế của màn hình, giúp các bạn dễ dàng lên ý tưởng, thiết kế vỏ hộp (enclosure) hoặc khung bảo vệ một cách chính xác nhất trước khi bắt tay vào chế tạo. Thay vì phải đo đạc thủ công mất thời gian, bạn có thể tải ngay mô hình này về để tích hợp vào phần mềm CAD như Fusion 360 hay Tinkercad.

Sản phẩm này đặc biệt hữu ích cho những ai đang muốn tùy biến thiết bị hiển thị cho dự án nhà thông minh hoặc bảng điều khiển mini. Độ chính xác của mô hình cho phép bạn căn chỉnh các vị trí lỗ bắt ốc, khe cắm cáp và phần viền màn hình một cách vừa khít. Nhờ đó, thành phẩm vỏ hộp sau khi in 3D sẽ trông chuyên nghiệp và thẩm mỹ hơn rất nhiều, hạn chế tình trạng phải in đi in lại nhiều lần do sai lệch kích thước. Dưới đây là một số lưu ý quan trọng để giúp bạn có trải nghiệm tốt nhất khi sử dụng mô hình này.

Các đặc điểm và lưu ý khi sử dụng:

• Mục đích chính: Hỗ trợ thiết kế vỏ hộp, khung gắn màn hình cho các dự án tích hợp màn hình 4 inch TFT chuẩn ILI9486.
• Tính tương thích: Phù hợp với mọi phần mềm thiết kế 3D phổ biến hiện nay như SolidWorks, Fusion 360, SketchUp.
• Lời khuyên khi thiết kế vỏ: Nên cộng thêm dung sai khoảng 0.2mm đến 0.4mm vào các vị trí khe cắm để đảm bảo màn hình không bị quá chặt khi lắp vào.
• Chất liệu in khuyến nghị: Với vỏ hộp đựng thiết bị điện tử, bạn nên ưu tiên dùng nhựa PLA để dễ in, hoặc PETG nếu cần khả năng chịu nhiệt tốt hơn trong quá trình linh kiện hoạt động.
• Thiết lập in 3D: Đối với các bộ phận vỏ hộp, bạn nên in với độ phân giải layer height từ 0.2mm để cân bằng giữa thời gian in và độ mịn của bề mặt.
• Linh hoạt chỉnh sửa: Bạn hoàn toàn có thể tùy chỉnh lại tệp tin này để phù hợp hơn với nhu cầu riêng của dự án của mình.

Hy vọng rằng mô hình 3D này sẽ giúp ích cho công việc sáng tạo của bạn, giúp tiết kiệm thời gian và mang lại kết quả như ý muốn.
