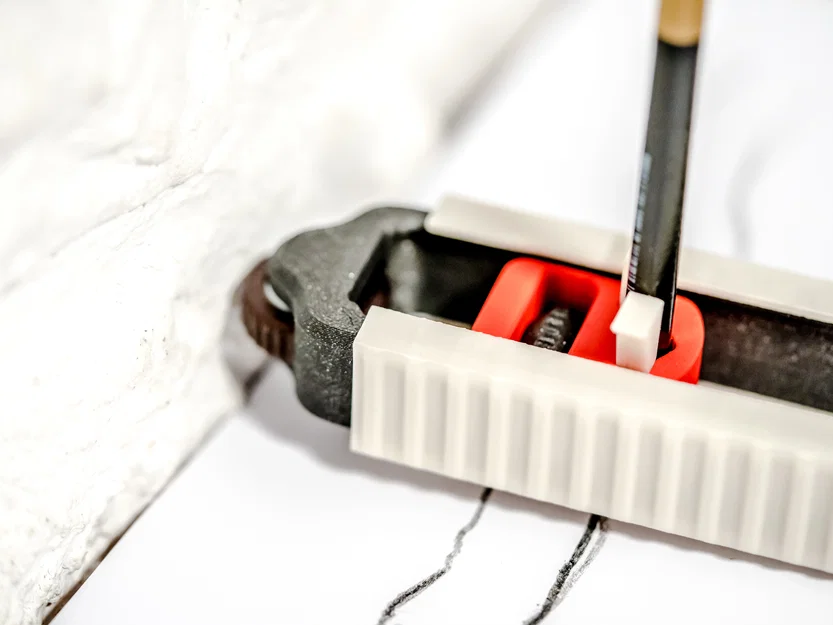

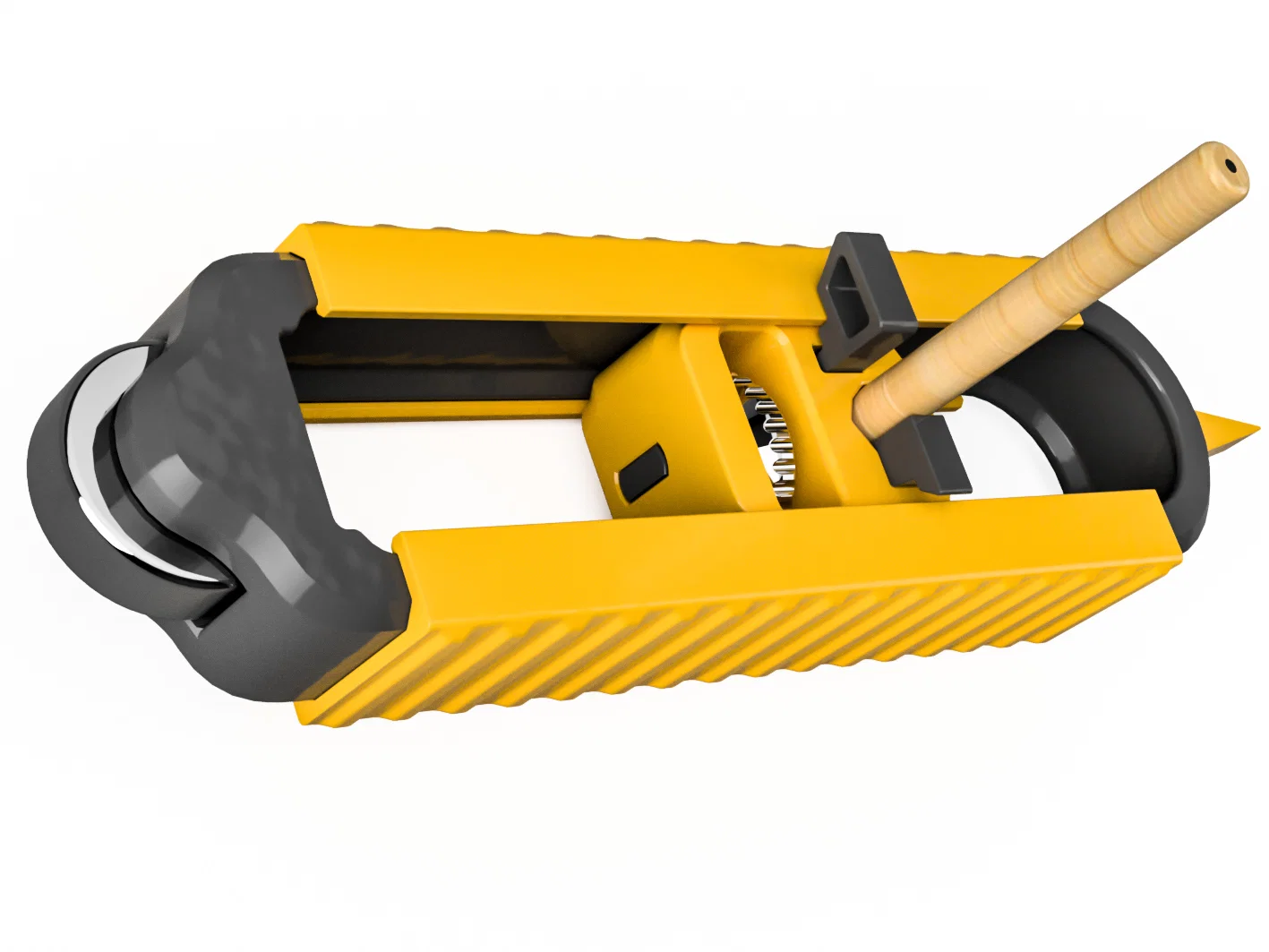

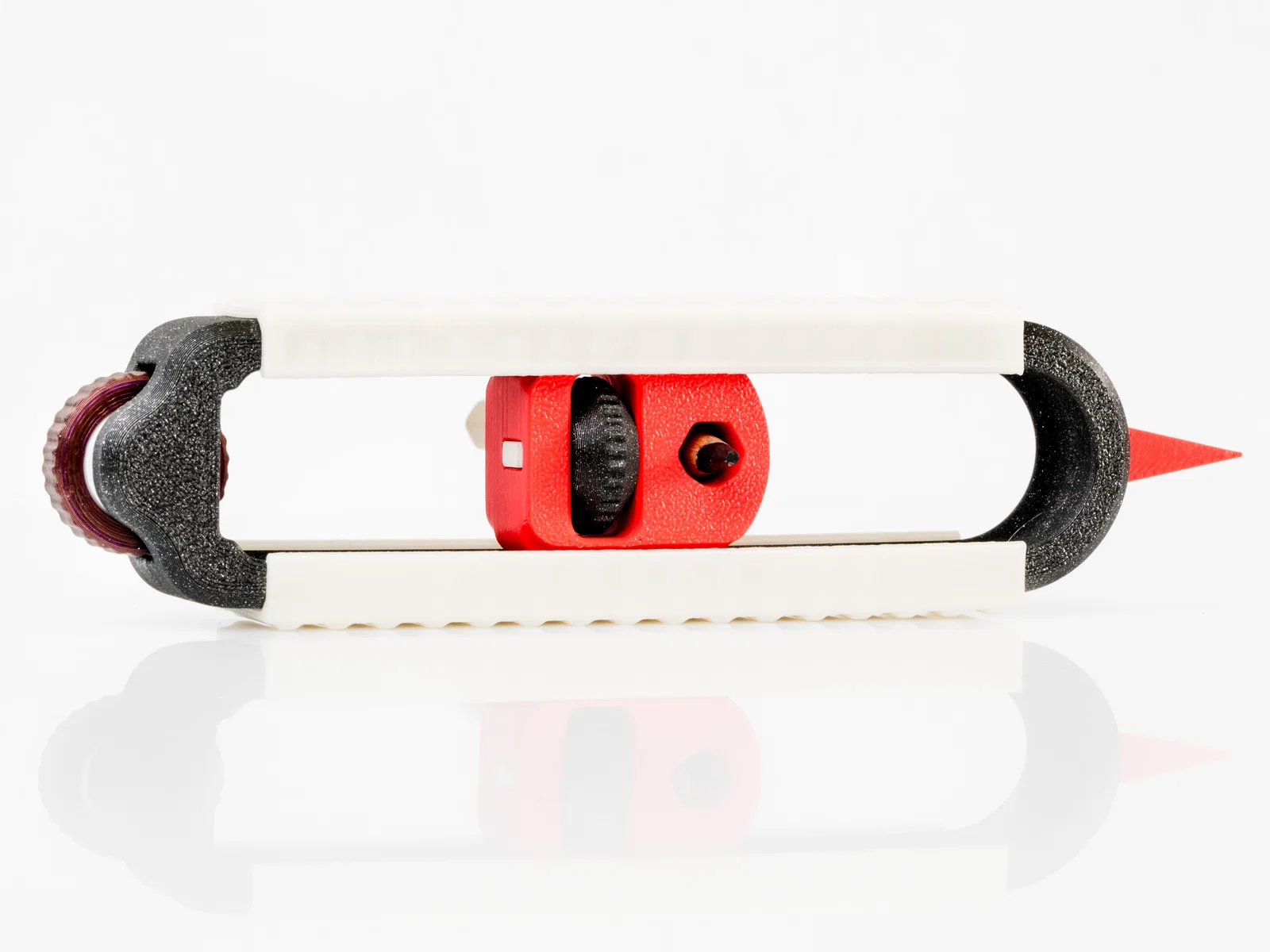

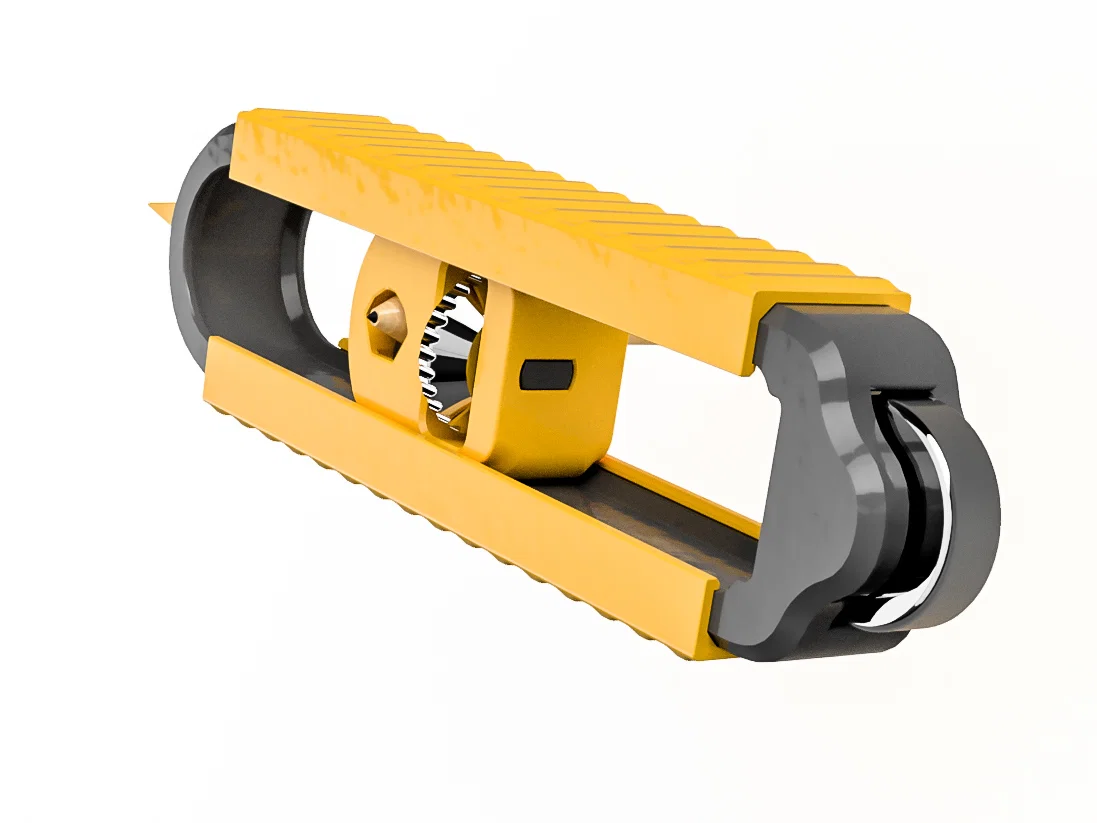

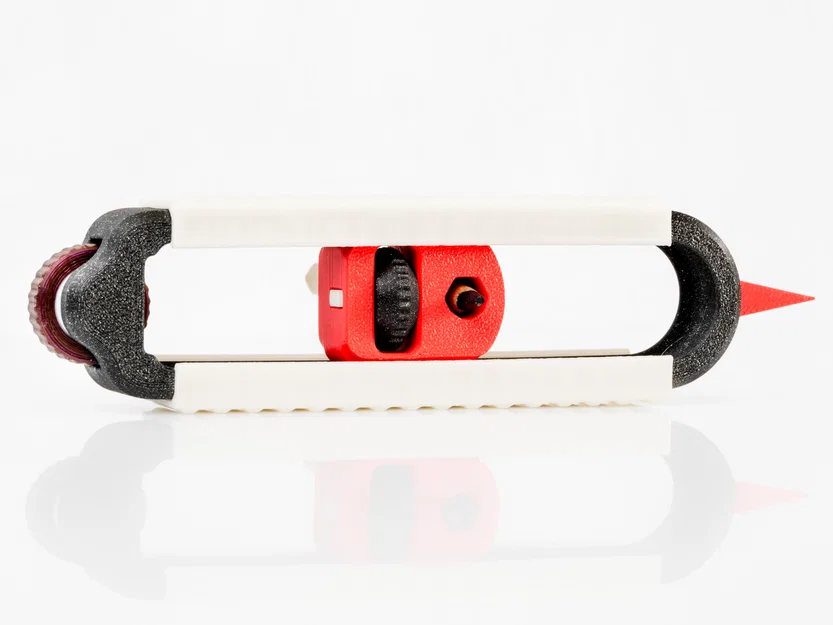

Contour Gauge / Duplicator 100% printable! - Thước sao chép biên dạng in 3D

Heyho :)

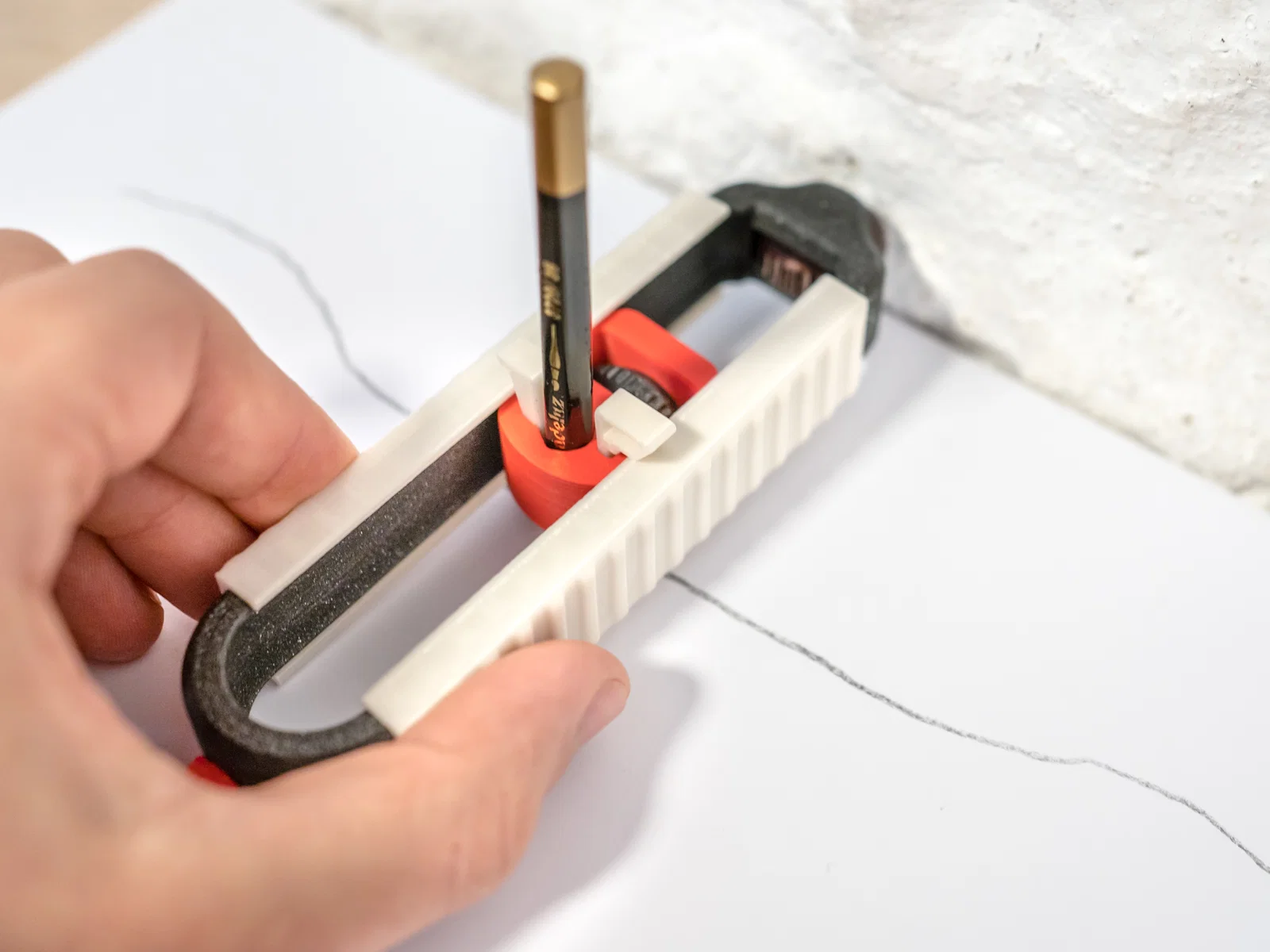

Hôm qua mình tự đặt mục tiêu thiết kế một cây contour gauge tương đối phức tạp nhưng hoàn toàn 3D printable. Và đây là thành quả :)

Nhắc nhẹ: Mình biết dụng cụ này có rất nhiều chi tiết nhỏ và rời! Nên nhớ đảm bảo máy in của bạn đã được calibrate ngon lành để khỏi hụt hẫng về sau nha! Tolerance được set từ 0,15 đến 0,2 mm.

Tính năng:

1. 100% 3D printable các bộ phận!

2. Dùng được nhiều loại bút chì khác nhau! (Adapter cho metal dorn sẽ sớm có!)

3. Tất cả các phần đều thay thế được! Vậy nên sau này có thể thêm thiết kế mới, hoặc nếu bị mòn thì bạn thay lại cho mới!

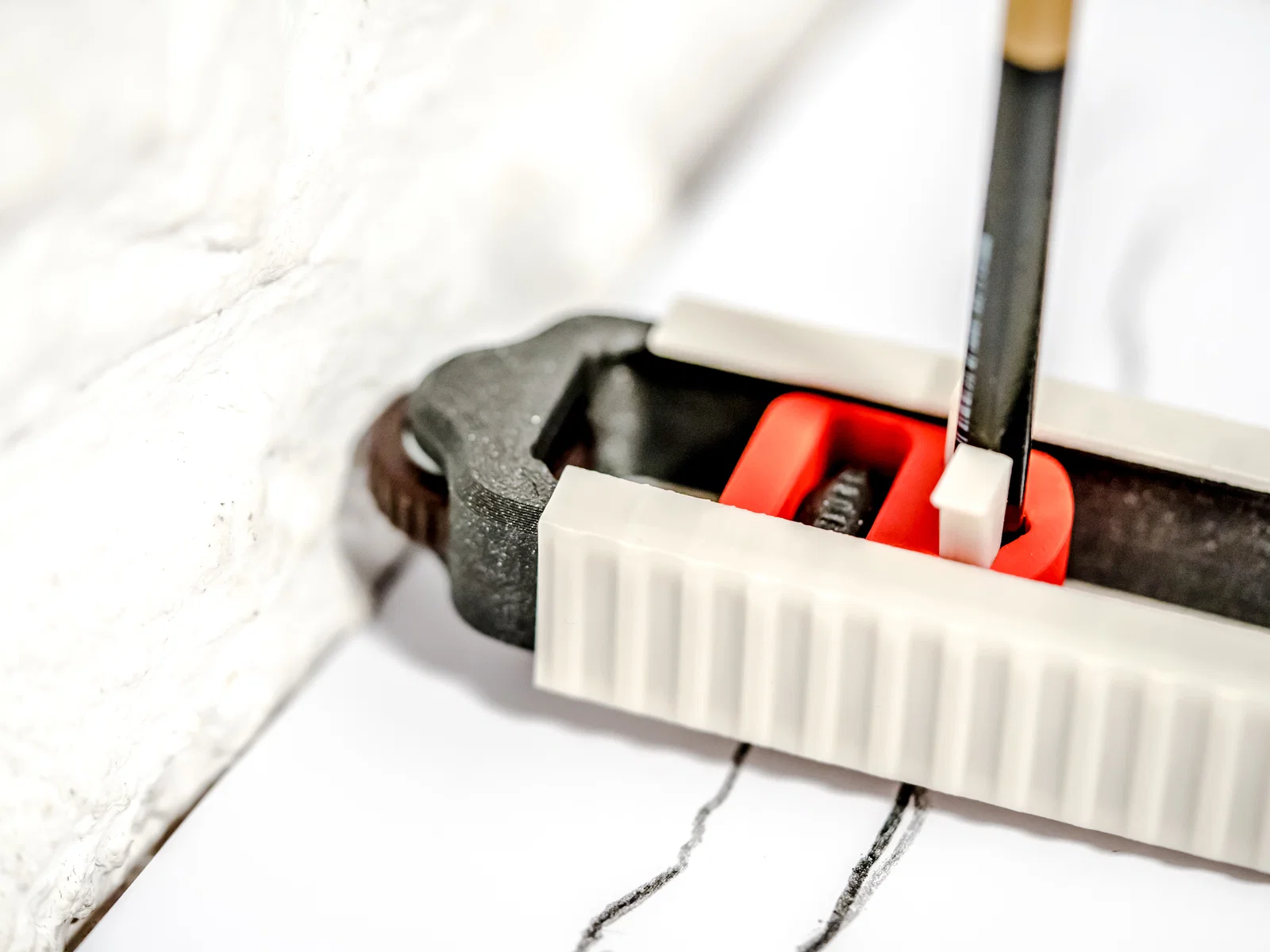

4. Có bánh xe tích hợp làm cữ chặn độ sâu để bảo vệ ngòi bút, hoặc đặt giới hạn độ cạo tối đa khi dùng metal dorn!

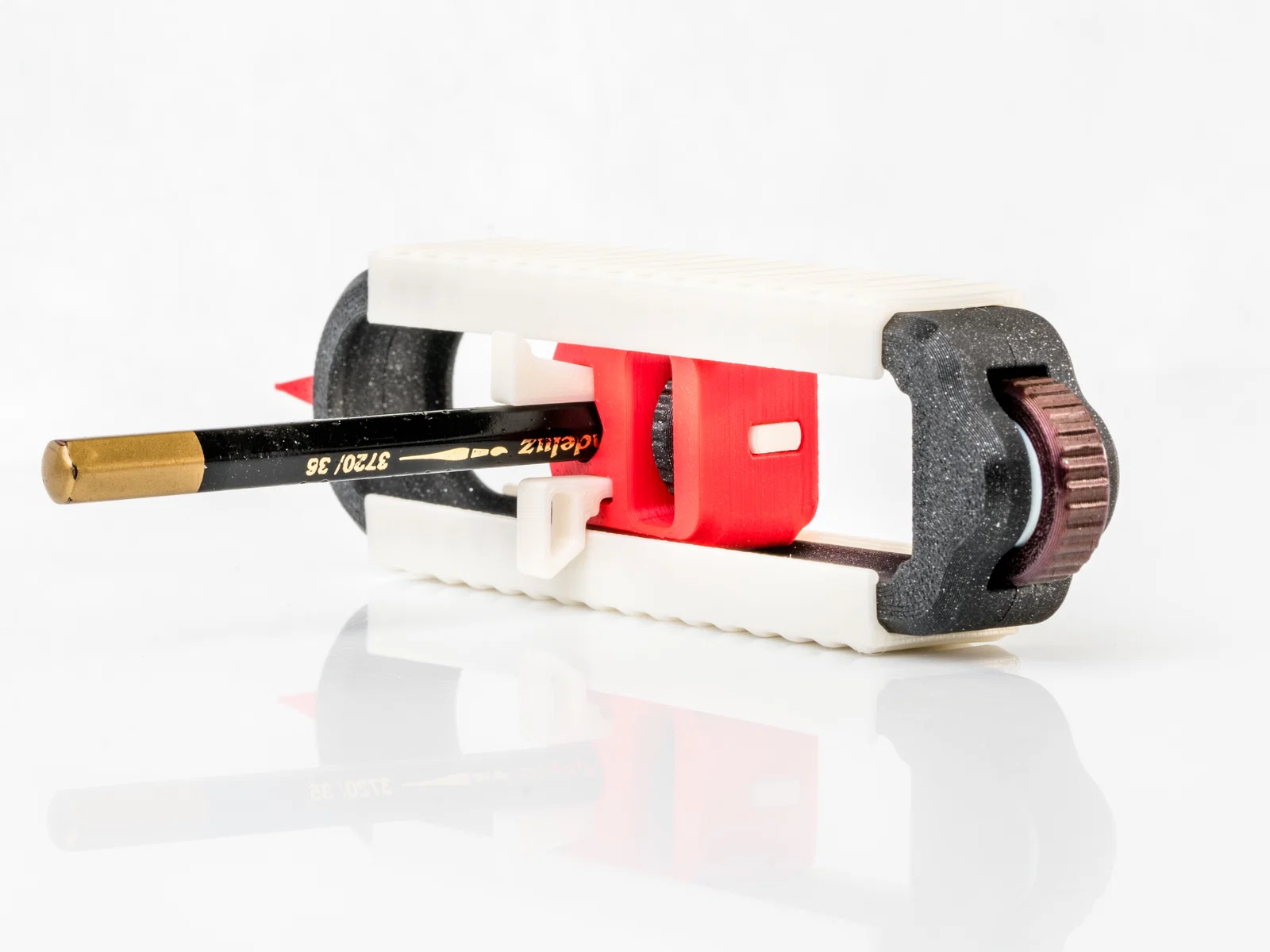

5. Vị trí bút chì khóa được hoàn toàn!

A) Khóa tạm thời vị trí bằng cách bóp hai bên.

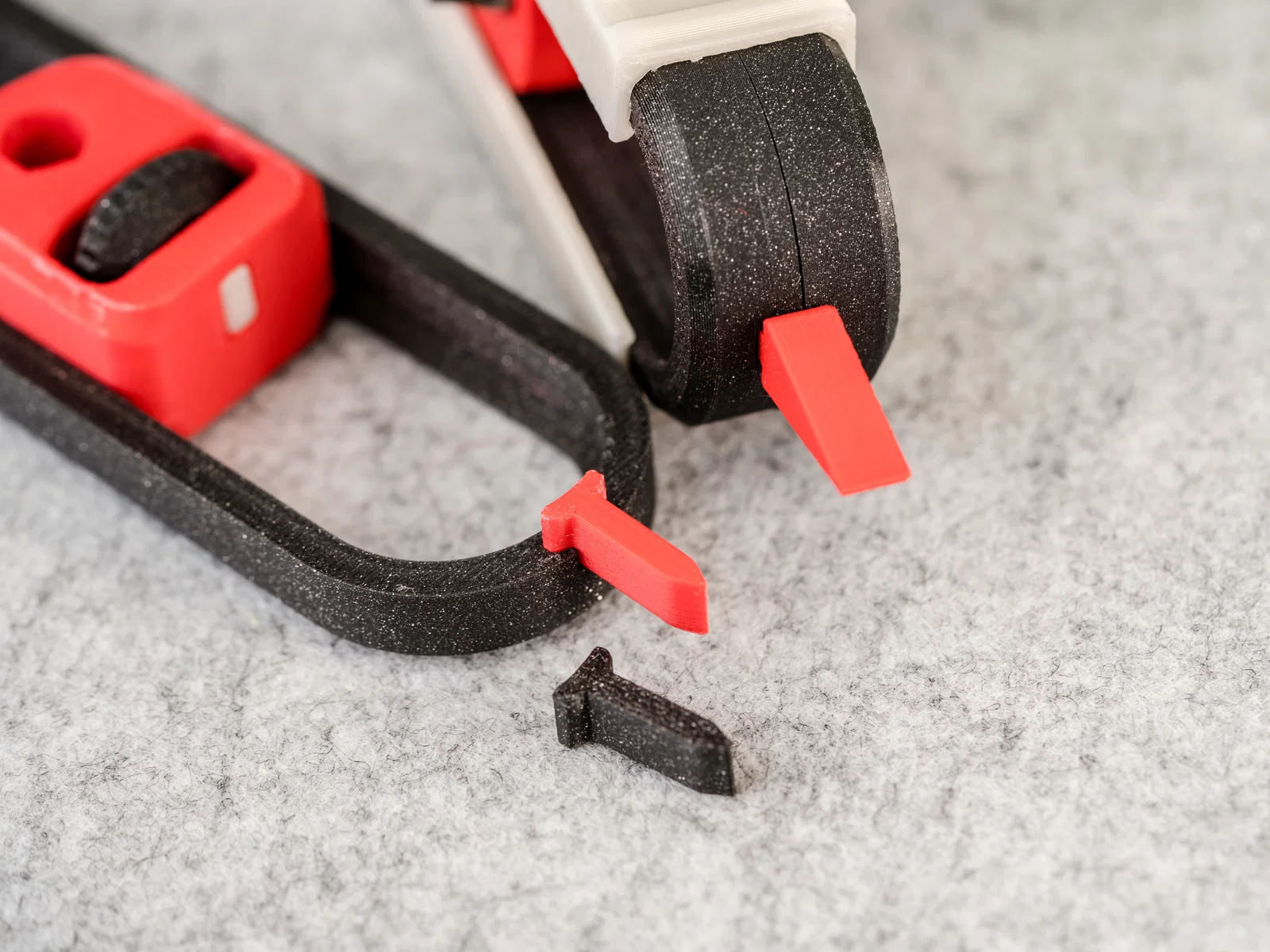

B) Khóa cố định bằng cách gắn “locking pin”. Cái này sẽ đẩy một “break” ra bên hông và giữ nguyên vị trí!

6. Nhiều chiều dài khác nhau! Tạo phiên bản (dài hơn) của dụng cụ này khá dễ! Mình đã thiết kế sẵn bản M và L. (+ 40 mm và +80 mm chiều dài) Nếu bạn cần dài hơn nữa thì cứ để lại bình luận! – Mình chưa test với các phần tay cầm tiêu chuẩn. Nhưng nếu bạn cũng cần tay cầm dài hơn thì chỉ cần scale theo trục z (thôi)!

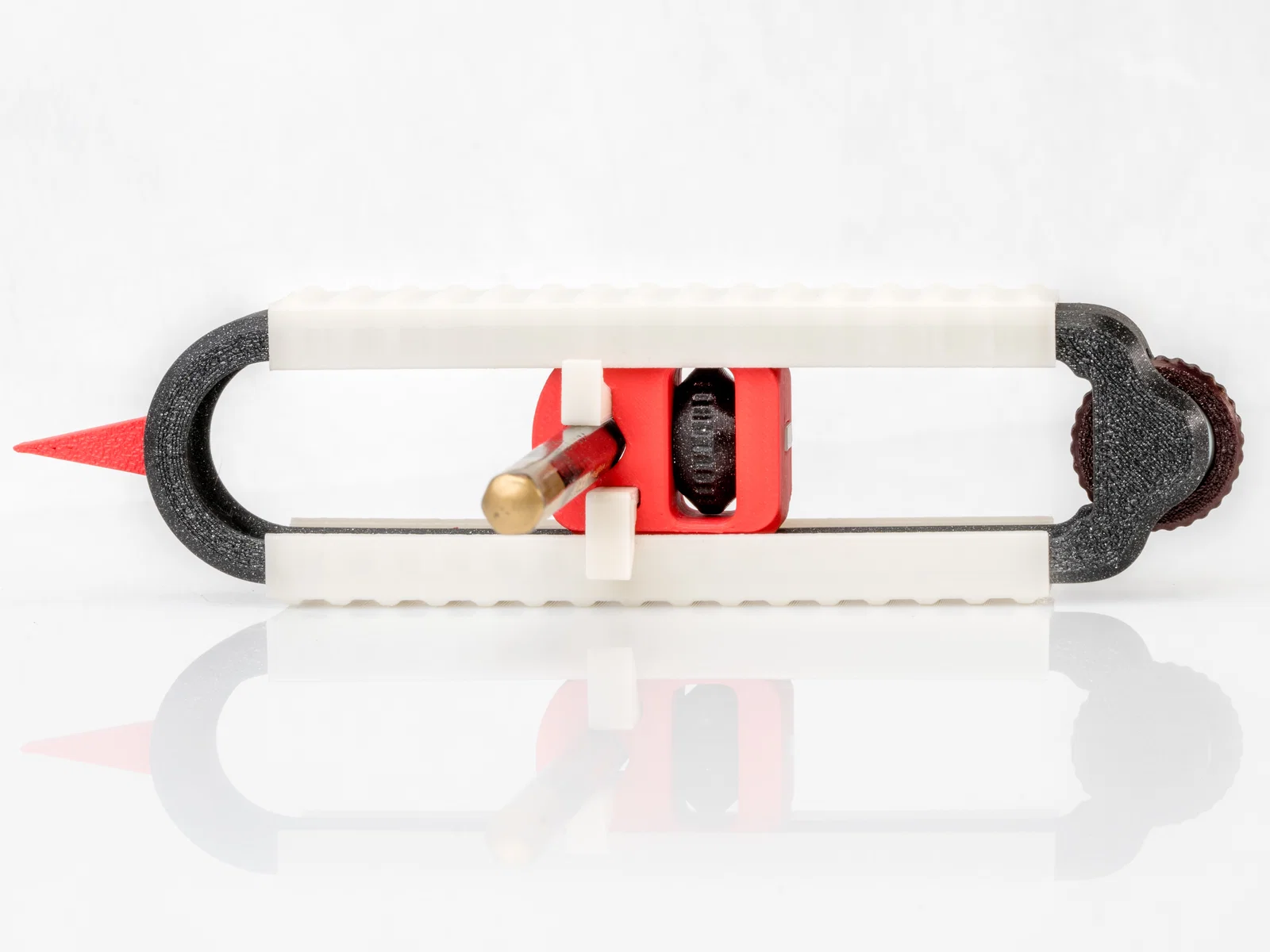

7. Scraping Nail/ Pin: Bạn có thể dùng đinh/ kim để cạo tạo vạch dấu. Mình thiết kế một bộ adapter riêng để giữ cây đinh cố định.

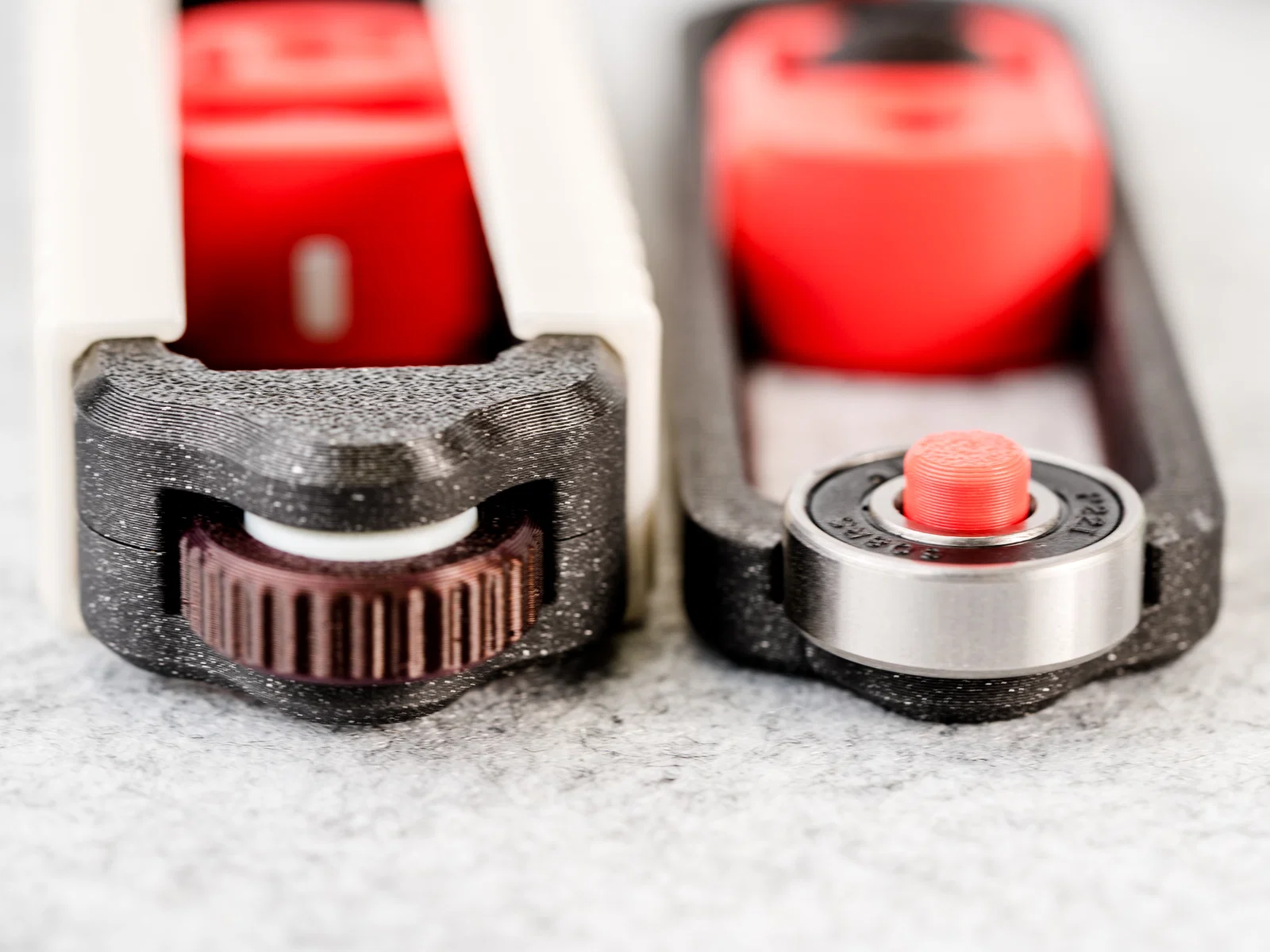

Bearing: Bạn có thể dùng bearing 608 loại nhỏ, hoặc dùng phương án in 3D thay thế!

Hướng dẫn in (Printing Instructions):

Mình dùng PLA cho tất cả các bộ phận. 3 Perimeter, 25% Infill, Arachne perimeter generator.
Không cần supports, nhưng khuyến nghị thêm brim cho các phần tay cầm.

Hậu xử lý (Post Processing): Nếu vài chi tiết không trượt mượt như mong muốn, bạn có thể bôi chút parafin (sáp nến) để bôi trơn.

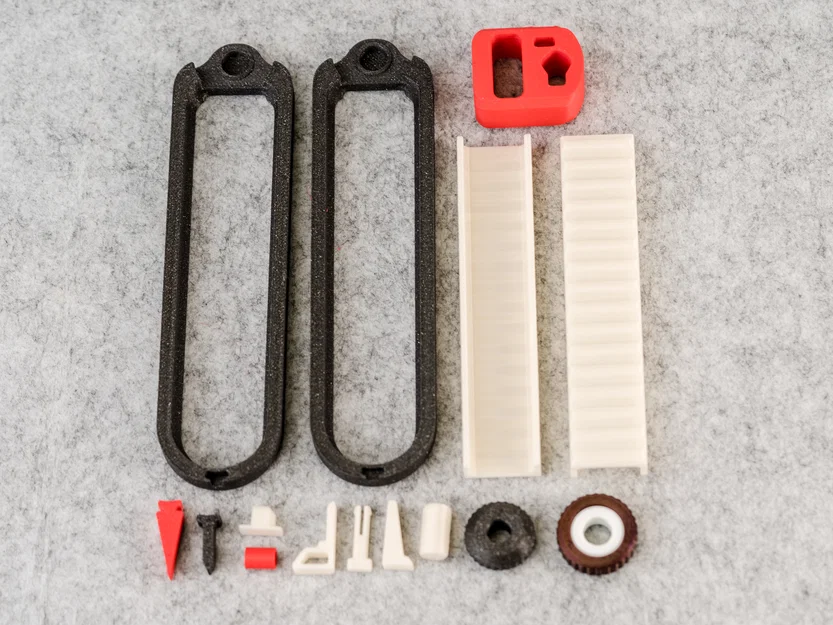

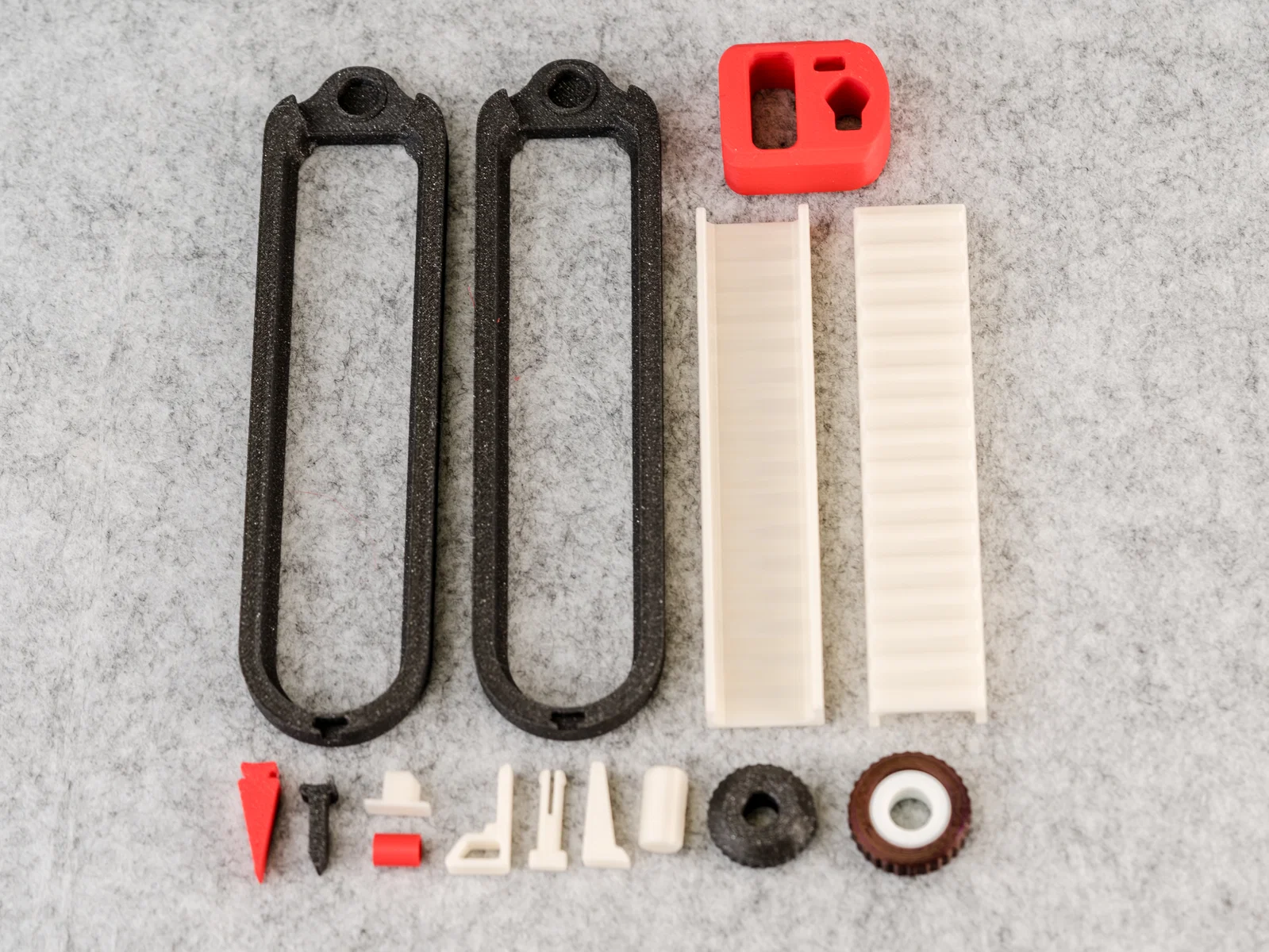

Hướng dẫn lắp ráp (Assembly Instructions):

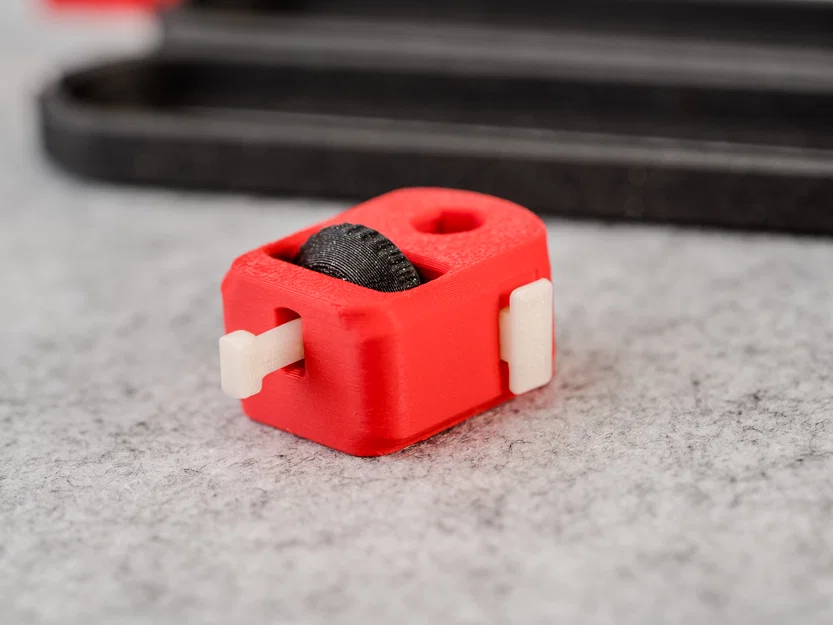

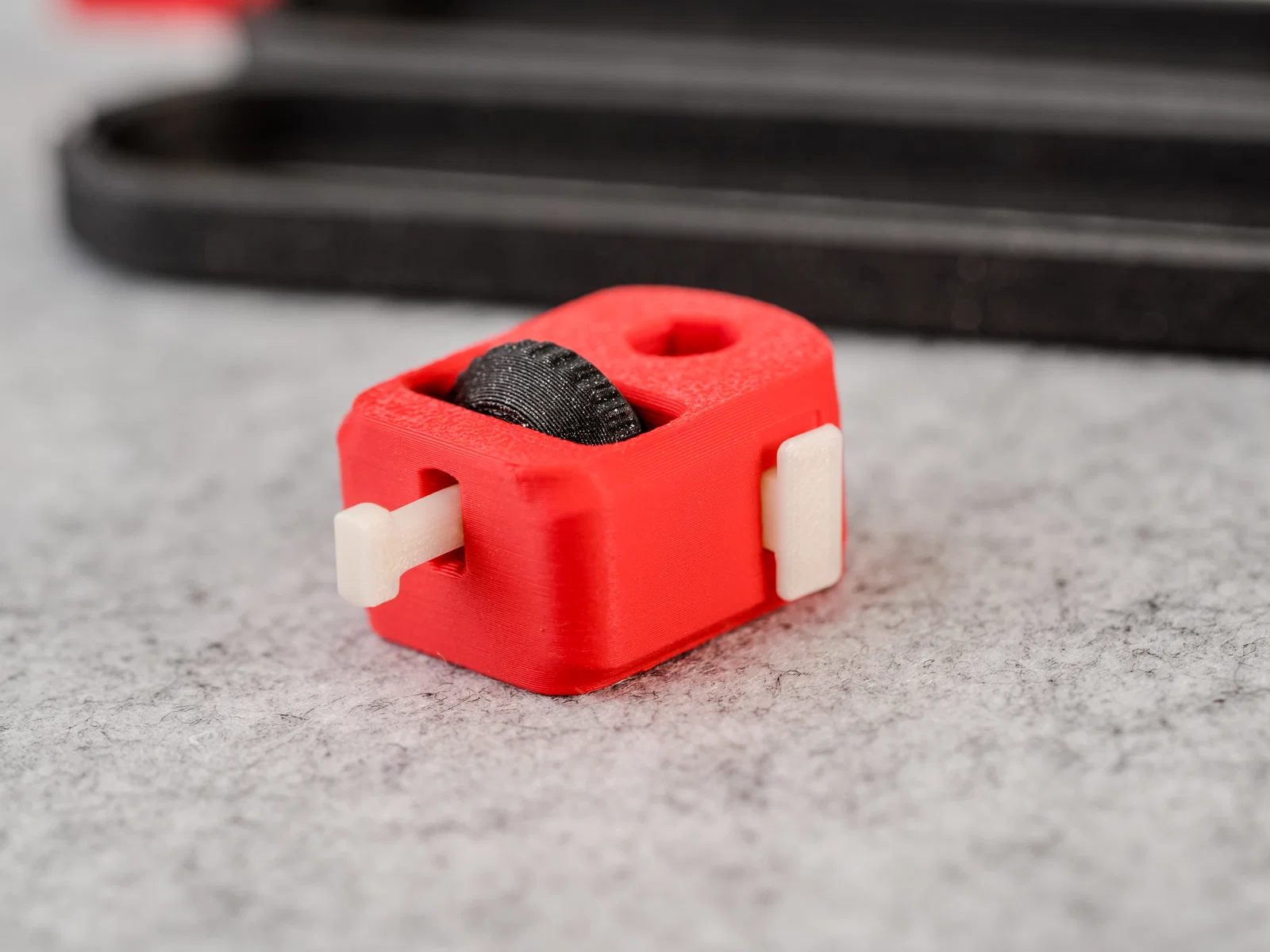

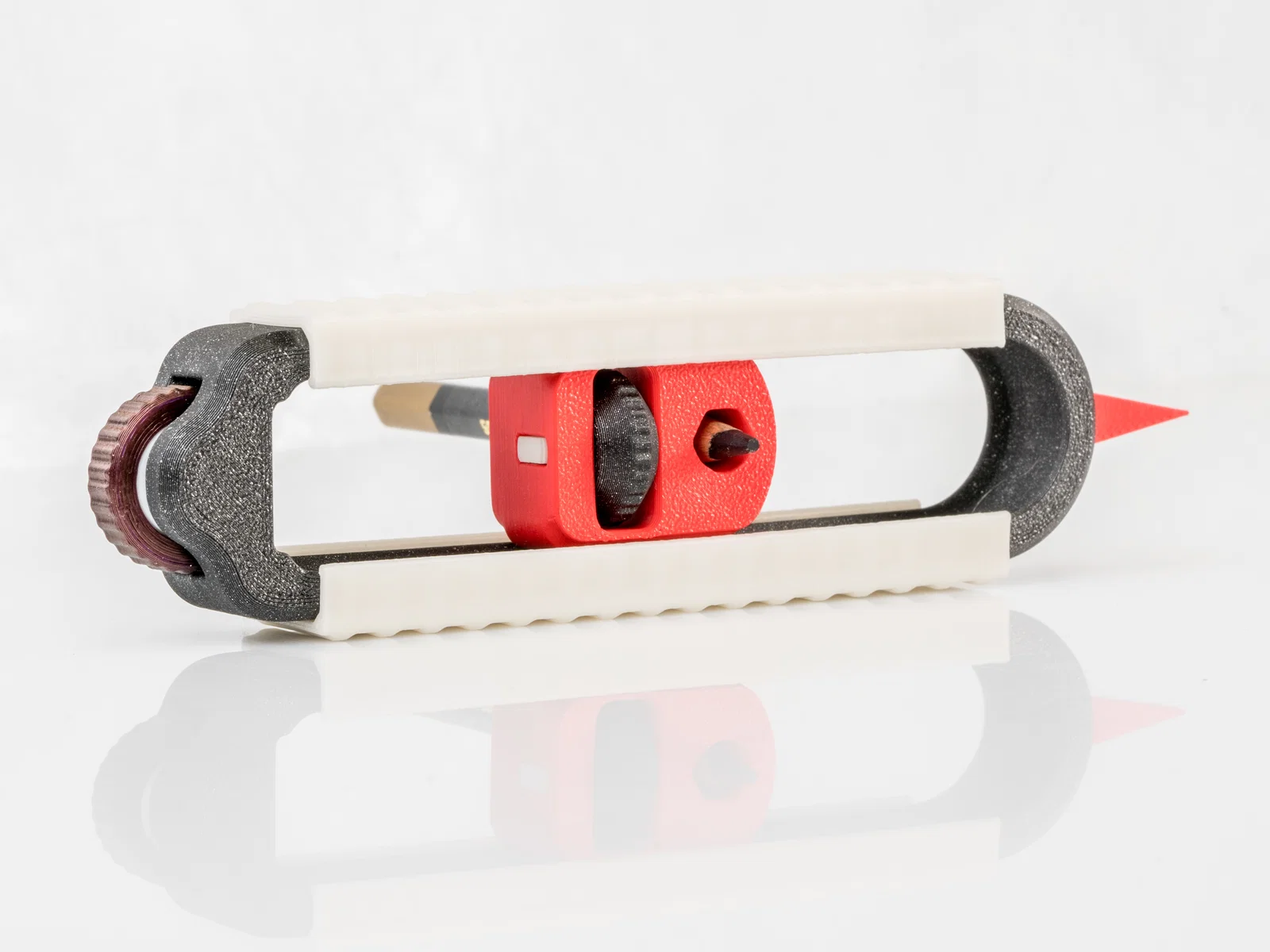

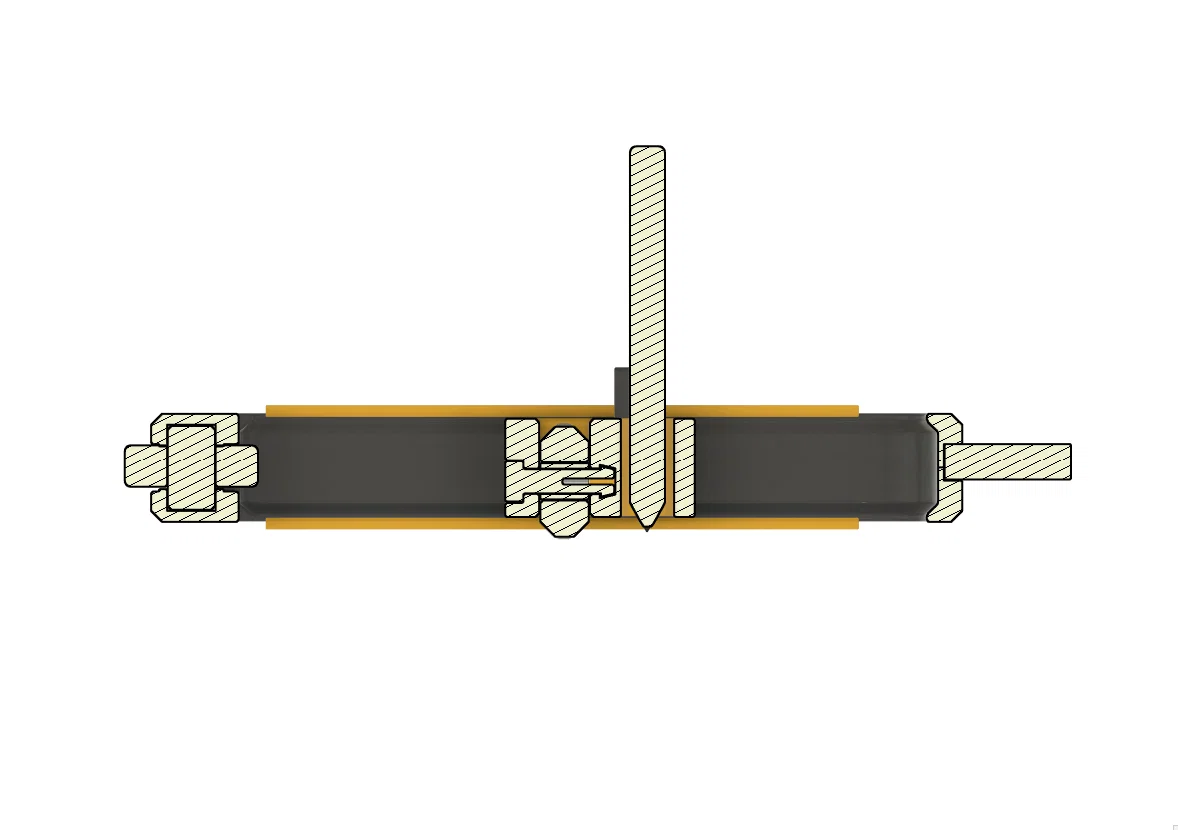

1. Hoàn thiện khung giữ bút (Pencil Holder Cage).
- Lắp “break” từ bên hông vào.
- Lắp axis bearing vào bánh xe rồi đặt cả cụm vào trong cage.
- Đẩy Axis Lock từ bên hông cho tới khi nghe “click” vào đúng vị trí. Nhớ đừng quên cái bearing (màu đỏ)! Quên là về sau đổi lại hơi cực :)

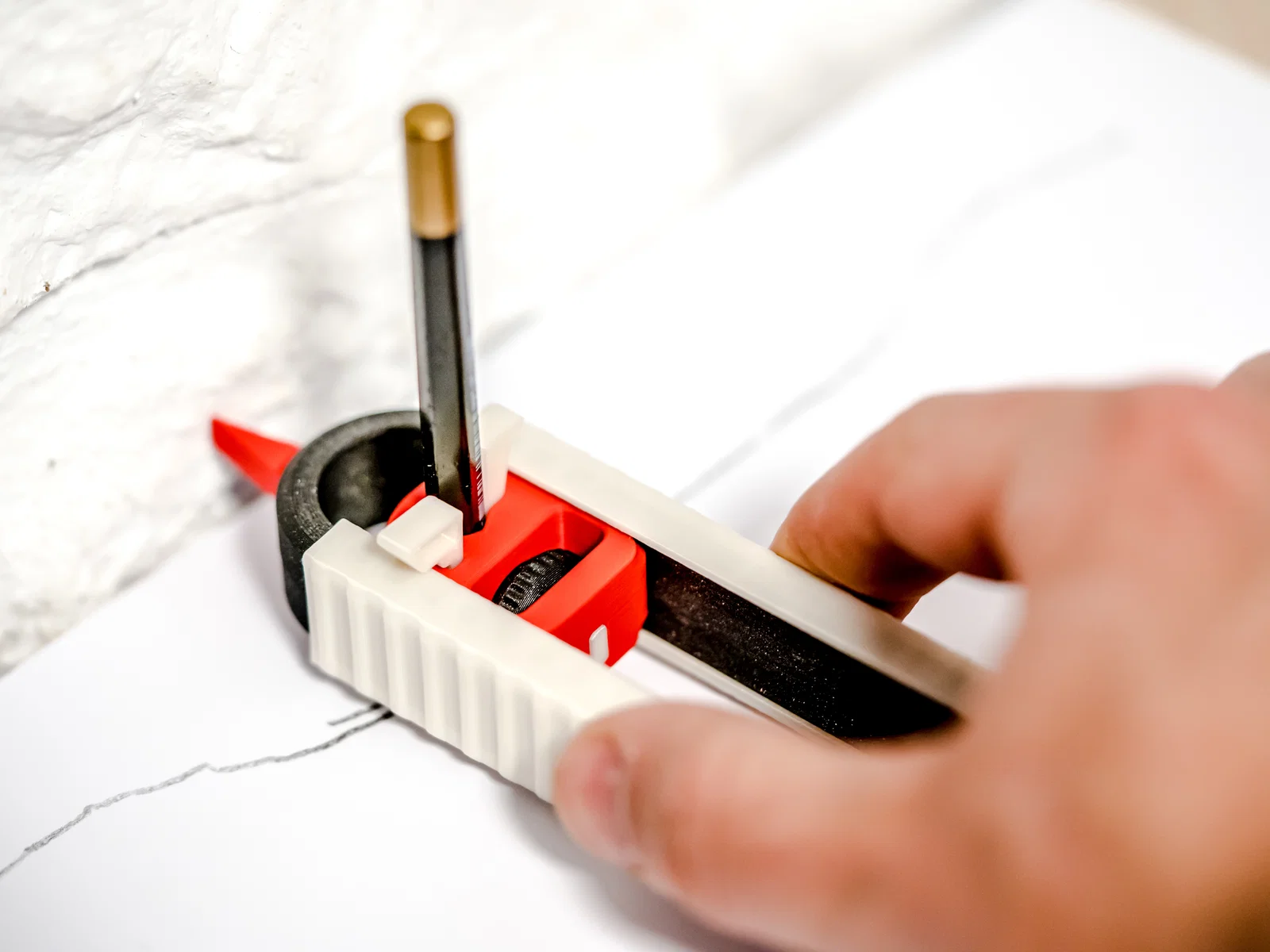

2. Gắn cage, 608 Bearing + Axis và “wall contact pointer” vào phần thân chính.

3. Gắn hai miếng tay cầm bên hông vào khung và bấm cho khớp. (Sau này bạn vẫn tháo ra được nếu muốn đổi gì đó.)

“break” pin là tùy chọn, nhưng bạn có thể gắn vào ngay bây giờ.

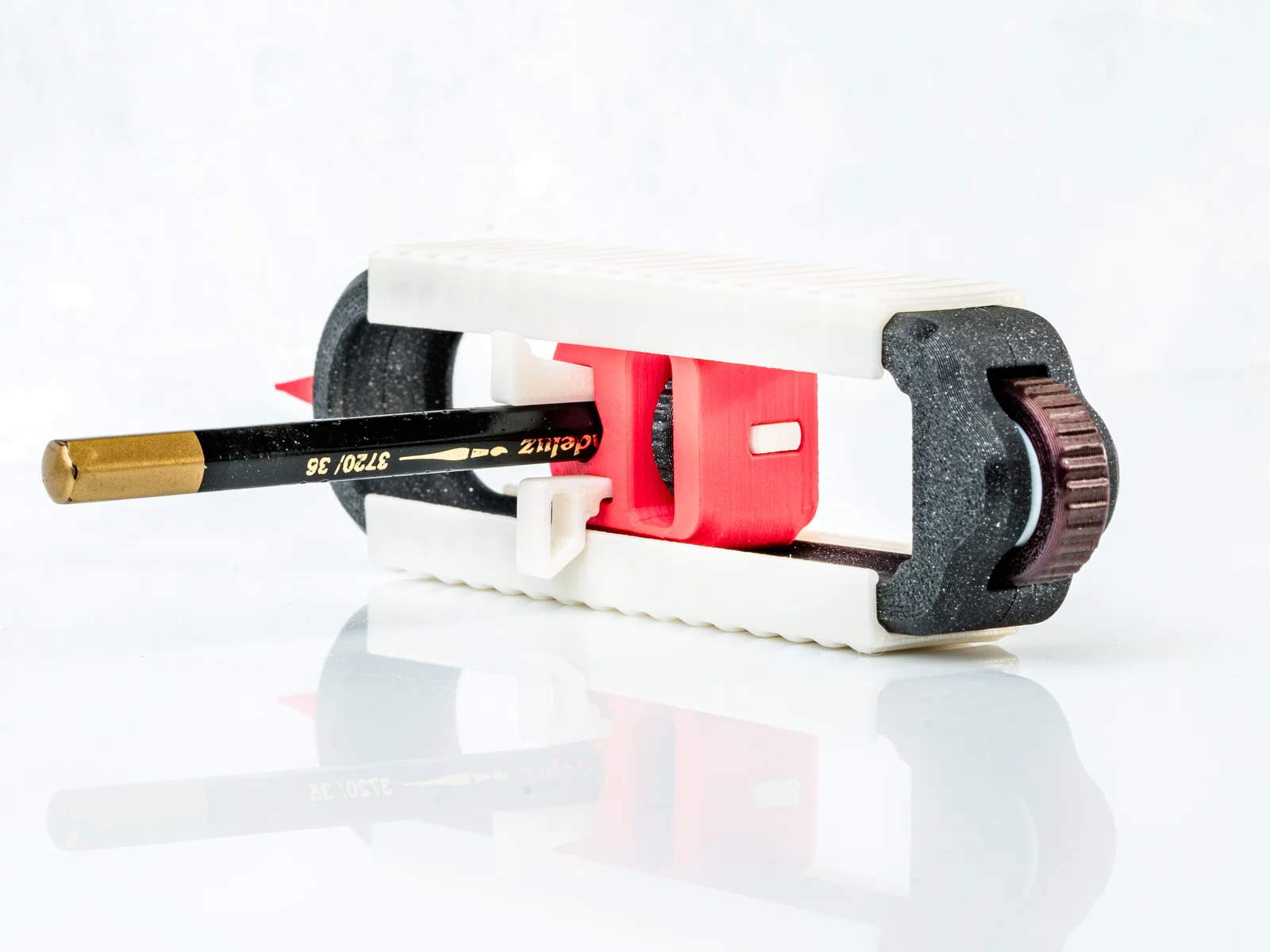

4. Cho cây bút chì bạn muốn vào dụng cụ và dùng cái nêm (wedge) để giữ cố định!

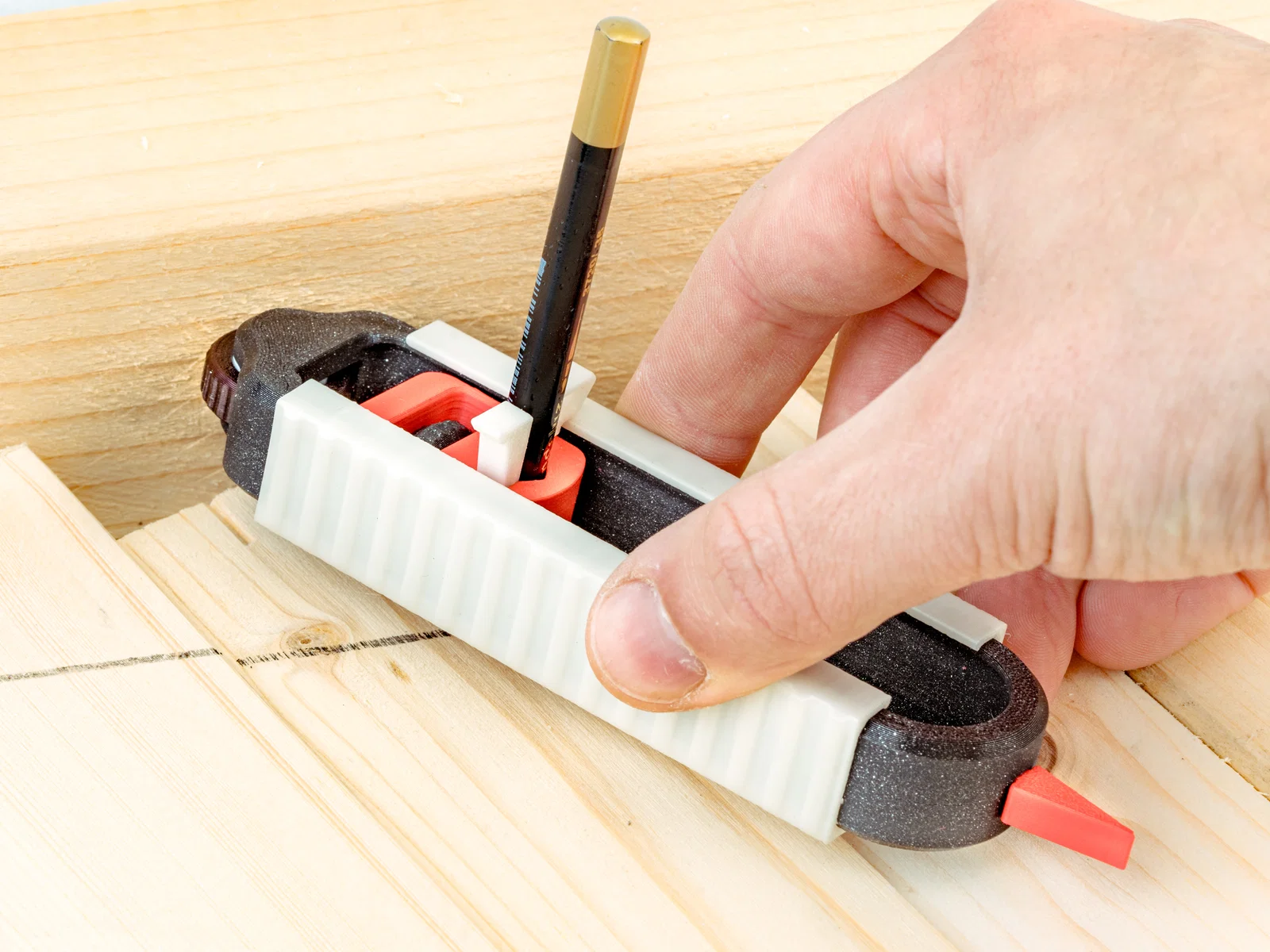

Vậy là xong, sẵn sàng đem ra dùng!

Chúc bạn chơi vui!

Cập nhật nhỏ 03.06: Sửa vài chi tiết nhỏ như đưa “marking pin” về đúng trung tâm và tăng tolerance của nó lên 0,15 từ 0,1 mm.

Thêm một bộ Addon cho Needles/ Nails/ Pins.

Mình cũng thêm các loại Pins với nhiều mức tolerance khác nhau (tiêu chuẩn là 0,1 mm).
