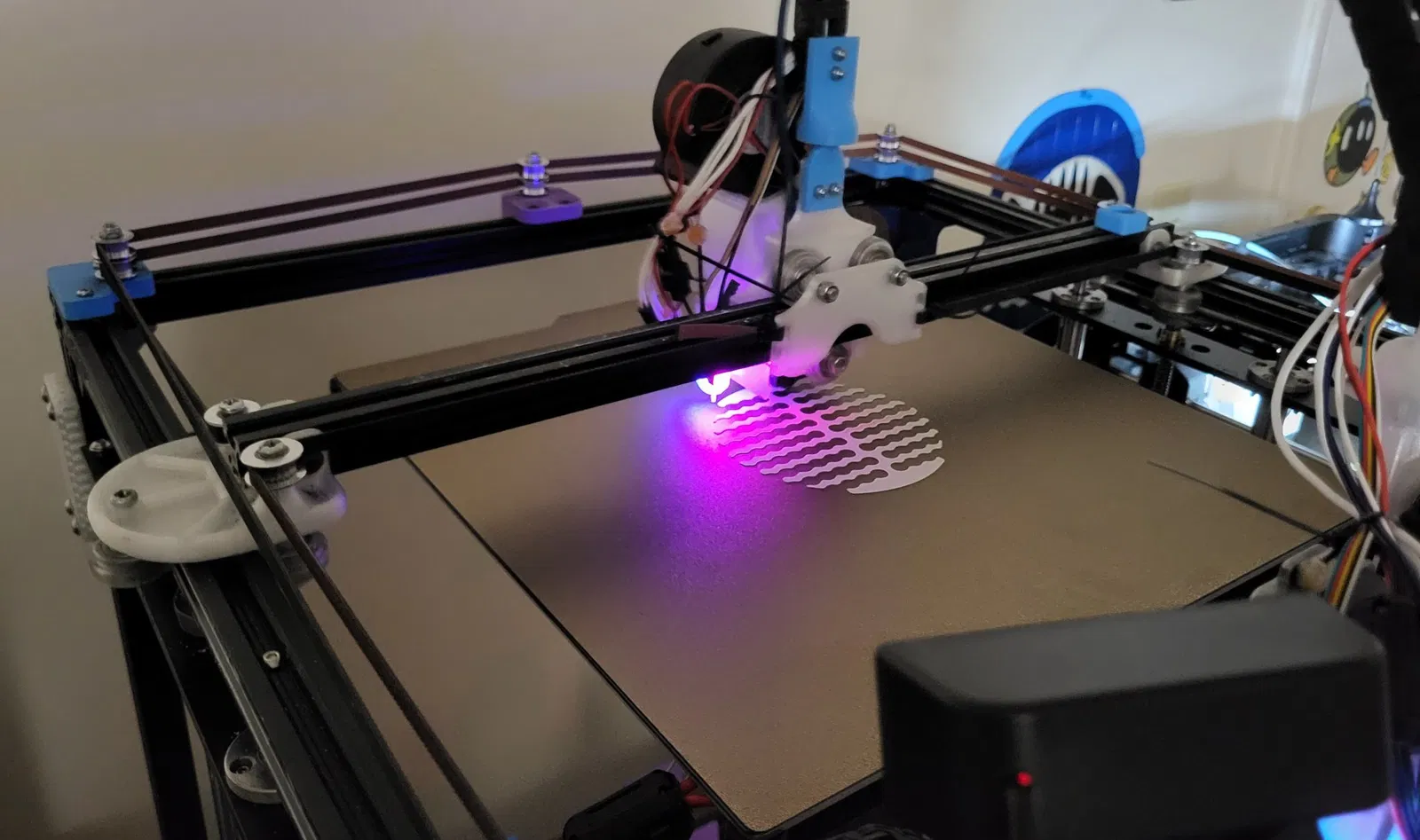

Mô-đun nâng cao chiều cao cho máy in Tronxy X5S Series

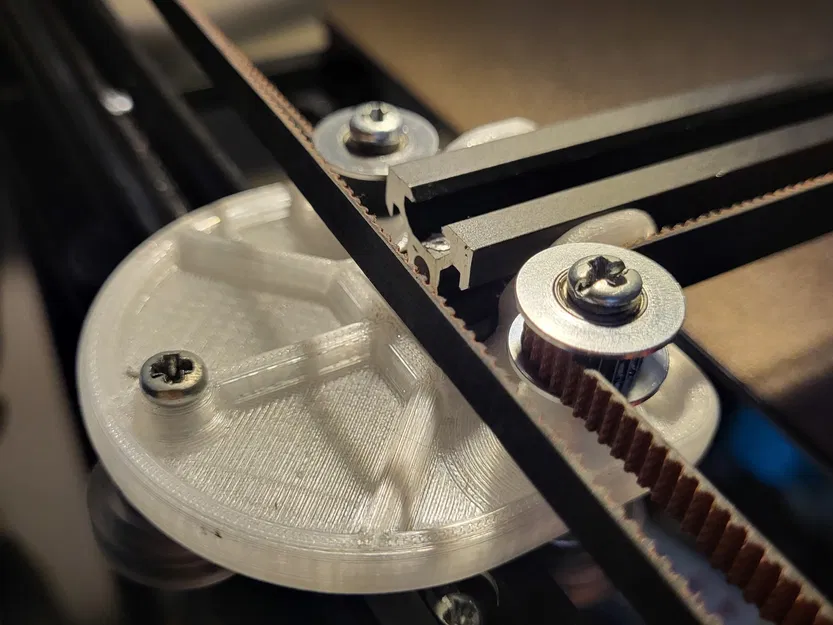

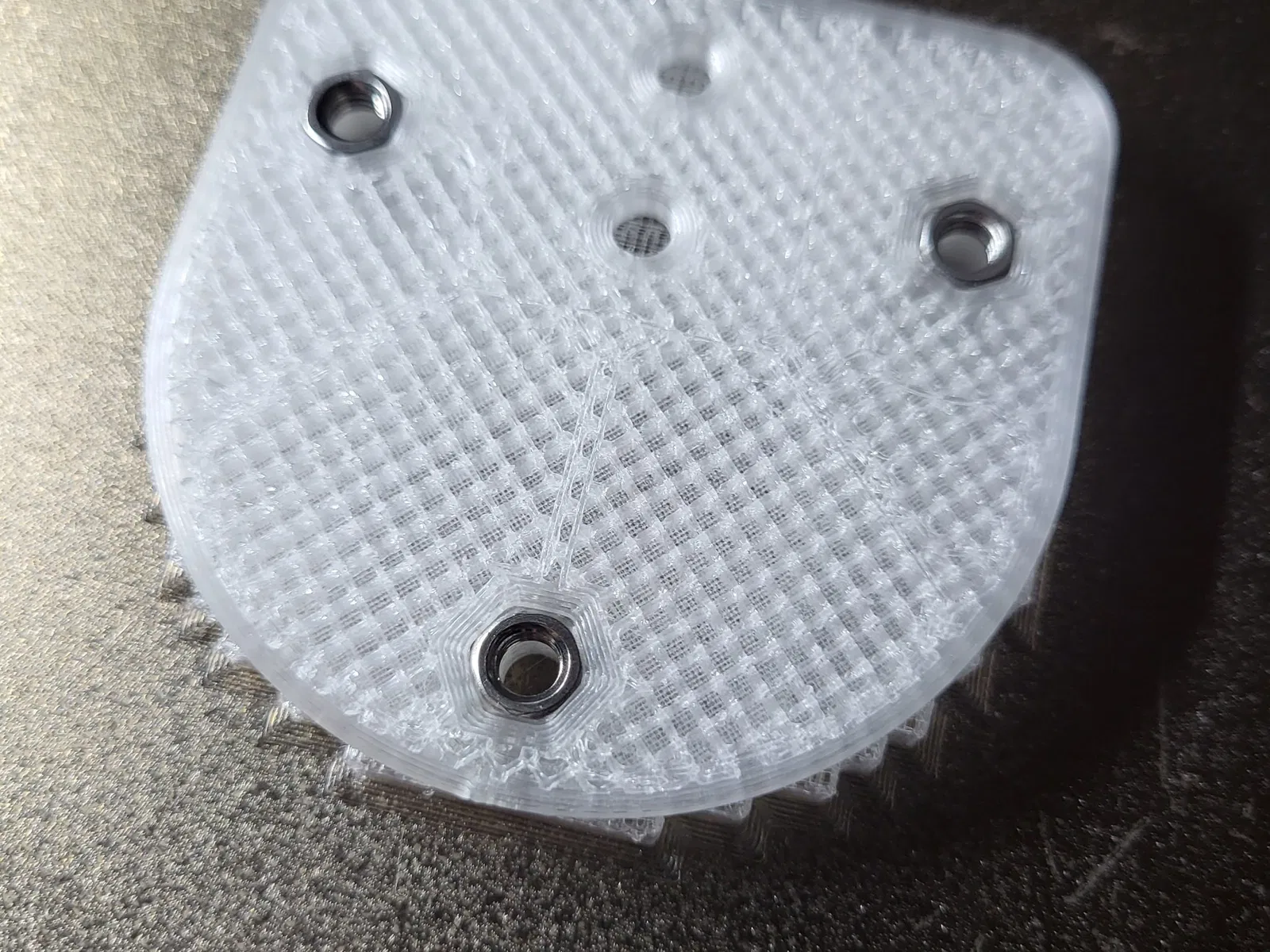

Thêm ~25mm chiều cao xây dựng (tôi có 24mm) bằng cách gắn thanh gantry X của bạn lên trên các tấm gantry. Rất hữu ích nếu bạn muốn nâng cấp lên hotend kiểu volcano và giữ nguyên thể tích xây dựng của bạn. Mod này cũng làm cho thanh gantry ổn định hơn vì nó cho phép nhiều điểm gắn hơn, và các bản in sẽ chính xác hơn vì các dây đai thẳng hàng với thanh gantry. Sử dụng vít M5 10mm và đai ốc t-slot. Có các miếng đệm được tích hợp sẵn (cho các tấm gantry). Đai ốc M5 và M3 cho tấm xe. Tôi phải ấn chúng vào vị trí bằng kìm. In các Tấm Gantry với một khoảng dừng ở chiều cao lớp để nhúng các đai ốc M5 8mmx4mm (7.8mm x 3.8mm) vào trong đó. Nó có cầu nối tuần tự được tích hợp, nhưng cũng hãy bật hỗ trợ, chỉ chạm vào bàn xây dựng. In với mặt thanh X lên trên. Phần còn lại của các bản in khá đơn giản. In bằng nhựa bền. Ít nhất 4 lớp tường với 35% độ đầy. 1. Đầu tiên, cho tất cả các vít M5 10mm của bạn qua các lỗ trên các tấm gantry và vặn các đai ốc t-slot vào để giữ chúng ở vị trí. 2. Sau đó, đặt thanh vào các khe trên các tấm và đặt nó lên trên khung, mà không vặn chúng vào. - Xoay đai ốc t-slot ở các đầu vì không có nhiều khoảng trống cho chúng, và chúng có thể sẽ không xoay dễ dàng khi thanh đã ở trên. 3. Lắp ráp các tấm với các vít M5 đi kèm với máy in. - Bạn có thể phải sử dụng các pully idler 20 răng và các khoảng cách, như tôi đã làm. - Bạn phải đặt 2 bánh xe bên trong lên, và sau đó giữ 2 bánh xe bên ngoài ở vị trí trong khi vặn các vít. - Các đai ốc được nhúng cho phép bạn điều chỉnh mô-men xoắn cho các bánh xe và pully riêng biệt. 4. Căn giữa thanh gantry và vặn chặt các vít M5 giữ nó ở vị trí. 5. Lắp ráp giá đỡ hotend và tấm lưng. - Bạn phải cho các dây đai qua các lỗ trước khi siết chặt các bánh xe trên tấm giá đỡ. - Tấm đã cọ vào thanh đối với tôi, vì vậy tôi đã thay đổi kích thước tệp .stl đi kèm bằng 1mm. Bạn có thể có thể thay đổi kích thước các khoảng cách thêm 1mm hoặc 2mm nữa. Điều này cũng sẽ giúp giữ cho các dây đai thẳng. - Bạn có thể phải điều chỉnh các khối gối hoặc loại bỏ bất kỳ khoảng cách nào trên chúng, như tôi đã phải làm. - Đặt các đai ốc M5 vào các khe ở phía sau cho phép bạn lắp ráp hoàn toàn hotend trước khi đặt các bánh xe lên. - Tấm lưng có hình dạng (rất nhẹ) không đối xứng và chỉ có thể lắp theo một cách. Tôi có thể thiết kế lại chúng với các khoảng cách tích hợp. Nếu bạn đang sử dụng định vị không cảm biến, các đầu cuối không cảm biến của tôi trên thanh gantry có thể giúp, vì nếu không thì các dây đai sẽ va vào các pully. Sử dụng vỏ quạt mozEND của tôi, tấm giá đỡ được thiết kế cho nó. Hoặc sửa đổi tệp .step của tấm giá đỡ để có các khe đai ốc M3 ở phía sau sau khối làm mát để bạn có thể siết chặt hotend một cách chính xác. Đảm bảo rằng dây kéo của giường không va vào khung nhôm. Tôi đã bao gồm một giá đỡ dây kéo để giúp đỡ. Nó chỉ được rút ngắn 2mm. Các tệp .step được cung cấp để bạn dễ dàng chỉnh sửa.
