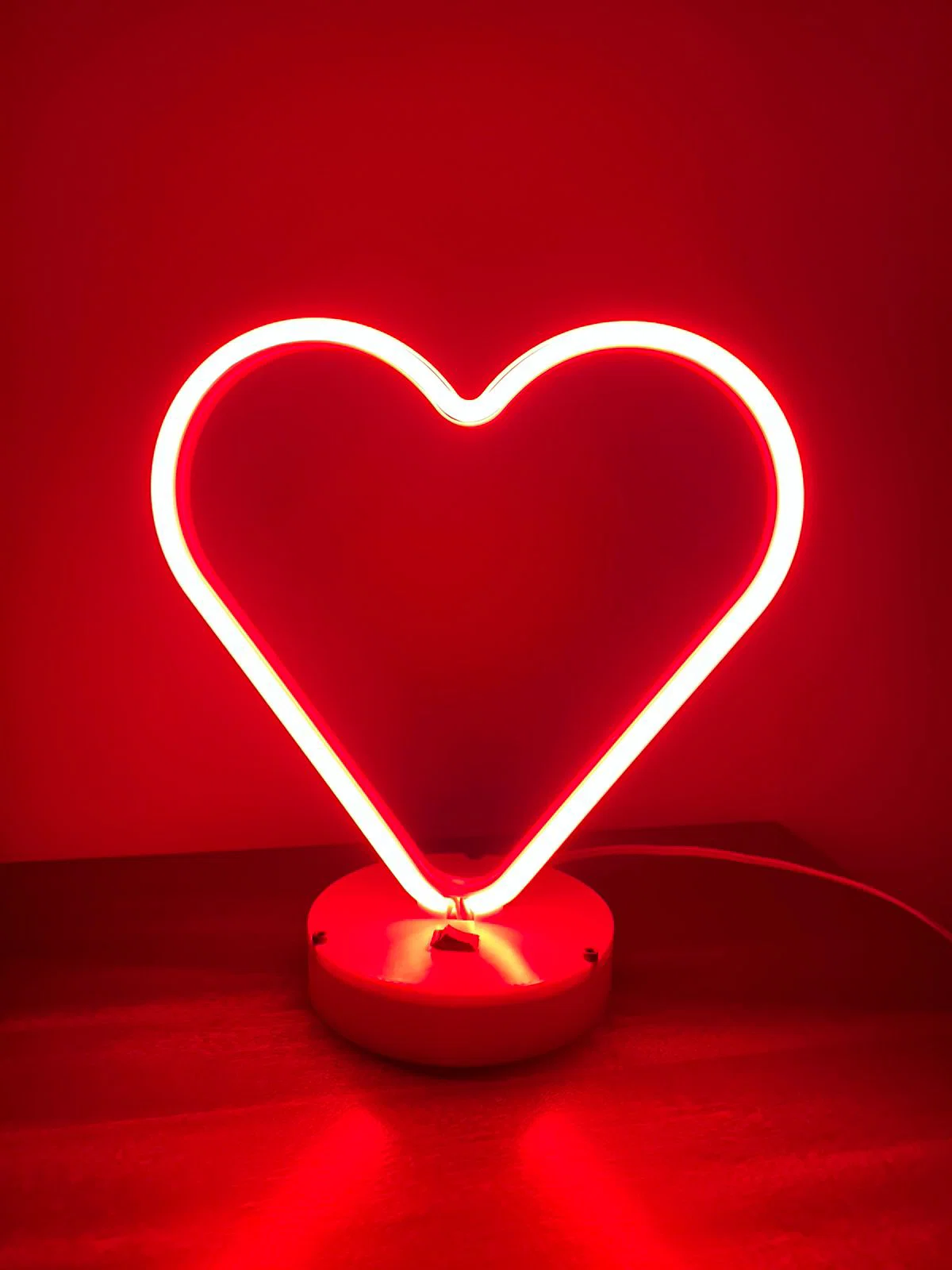

Desktop Neon Heart – Trái tim neon để bàn

Những thứ bạn cần:

• Tất cả các phần in 3D
• Đèn neon 12V (1 mét)
• Công tắc on/off (D 15mm x R 10.5mm)
• Nguồn 12V 400mA
• 7x vít M3 6mm
• Dây nguồn chuẩn EU

Lắp ráp:

Quy trình lắp ráp rất đơn giản.

1. In các chi tiết
2. Đặt đèn Silicone Neon vào khung
3. Cắt đèn Neon theo chiều dài phù hợp (Cảnh báo: nhớ cắt đúng tại vị trí có vạch đánh dấu màu đen trên dây neon)
4. Hàn dây vào hai đầu (Cảnh báo: nhớ test cực/terminal trước khi hàn)
5. Luồn dây qua lỗ giữa của neon_head
6. Bắt 2 vít M3 vào 2 lỗ ở mặt dưới
7. Gắn công tắc on/off vào neon_head
8. Luồn dây nguồn EU qua lỗ trên neon_base
9. Dùng holder_base để cố định dây nguồn, tránh bị xê dịch, bằng cách bắt 2 vít M3 vào neon_base
10. Làm theo sơ đồ đi dây
11. Cuối cùng đóng/siết hoàn thiện toàn bộ bằng 3x vít M3 để hoàn tất lắp ráp

Sơ đồ đi dây:

Chúc bạn in vui vẻ
