IKEA Lack enclosure - khe dẫn filament (filament slot)

Mình đã lắp bộ Prusa i3 MK3 enclosure - Ikea Lack table và phải nói là quá ngon.

Tuy nhiên, mình chưa hài lòng với các ống dẫn filament, nhất là khi extruder chạy lên gần vị trí cao nhất.

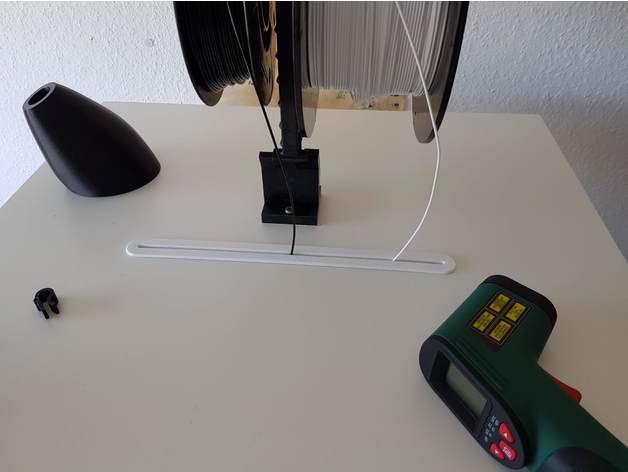

Dưới đây là cách mình xử lý việc cấp filament: làm một khe (slot) có chiều dài bằng đúng hành trình trục X.
Nhờ vậy extruder kéo filament từ cuộn ở bất kỳ vị trí nào trên trục X cũng dễ hơn, vì ma sát trong khe rất ít.

Hướng dẫn in

Cài đặt máy in
Resolution: 0.2
Infill: 20%
Supports: No
Filament_material: PETG

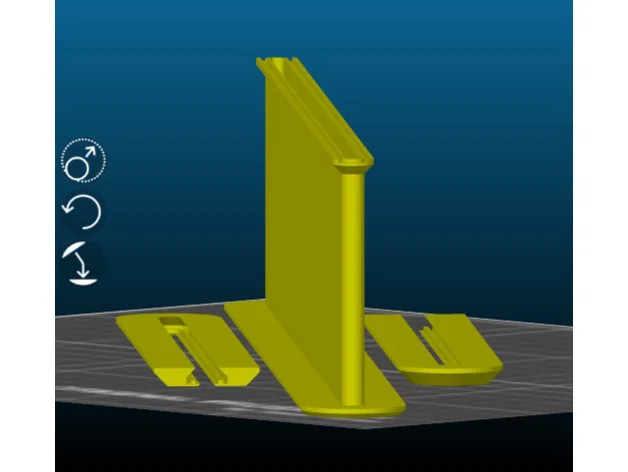

Nếu bạn đặt các chi tiết lên printbed như hình minh hoạ, thì lúc in sẽ không cần support.

Hậu xử lý sau khi in
Gỡ sạch phần filament thừa nhỏ có thể còn sót lại trong các rãnh.

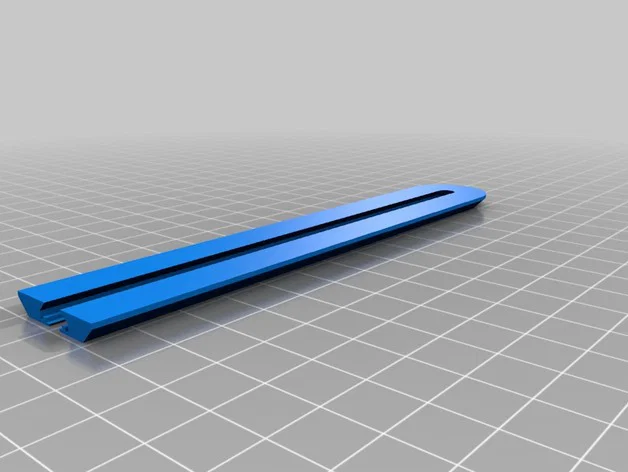

Kiểm tra để hai thanh khoá trượt (sliding lock profiles) trượt mượt trong các rãnh của miếng insert khe.

Lắp ráp
Cắt khe trên bàn Lack và gắn feeder slot

Trên mặt bàn phía trên, đánh dấu vị trí cho hai lỗ 10 mm cách nhau 250 mm, cả hai đều cách mép trước bàn 270 mm và đối xứng nhau.
Làm y như vậy ở mặt dưới của bàn.
Khoan lỗ rồi kẻ các đường tiếp tuyến nối giữa hai lỗ.
Cuối cùng, cắt khe ở cả mặt trên và mặt dưới theo các đường này.

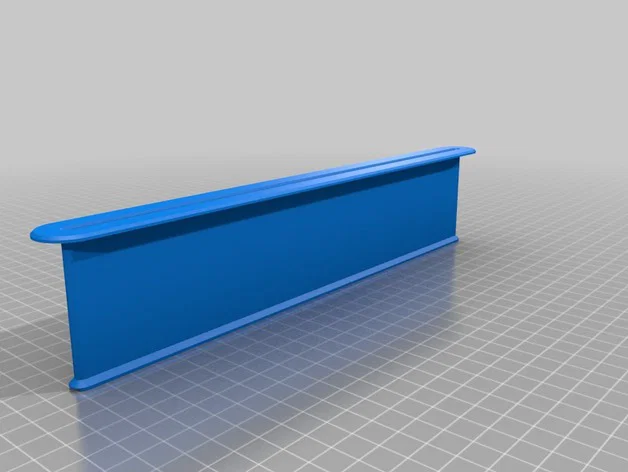

Vệ sinh khe và lắp feeder slot từ phía trên xuống.

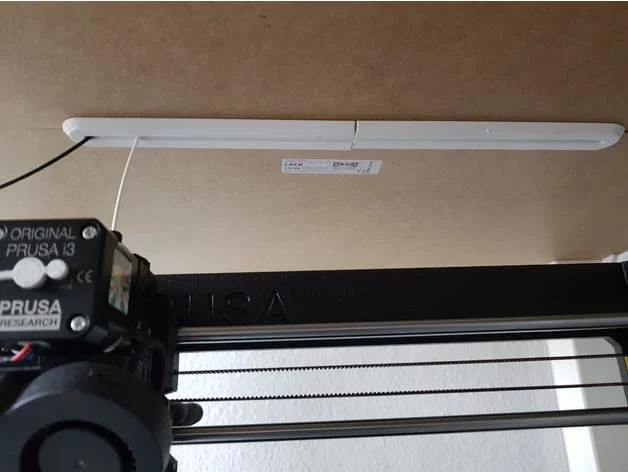

Khoá feeder slot bằng cách trượt hai miếng khoá trượt từ hai bên vào ở mặt dưới.
Nhớ đảm bảo chúng đã vào hết và nằm đúng trong các rãnh của feeder slot.
