Bộ Sửa Chữa Băng Chuyền Duplo (Lego)

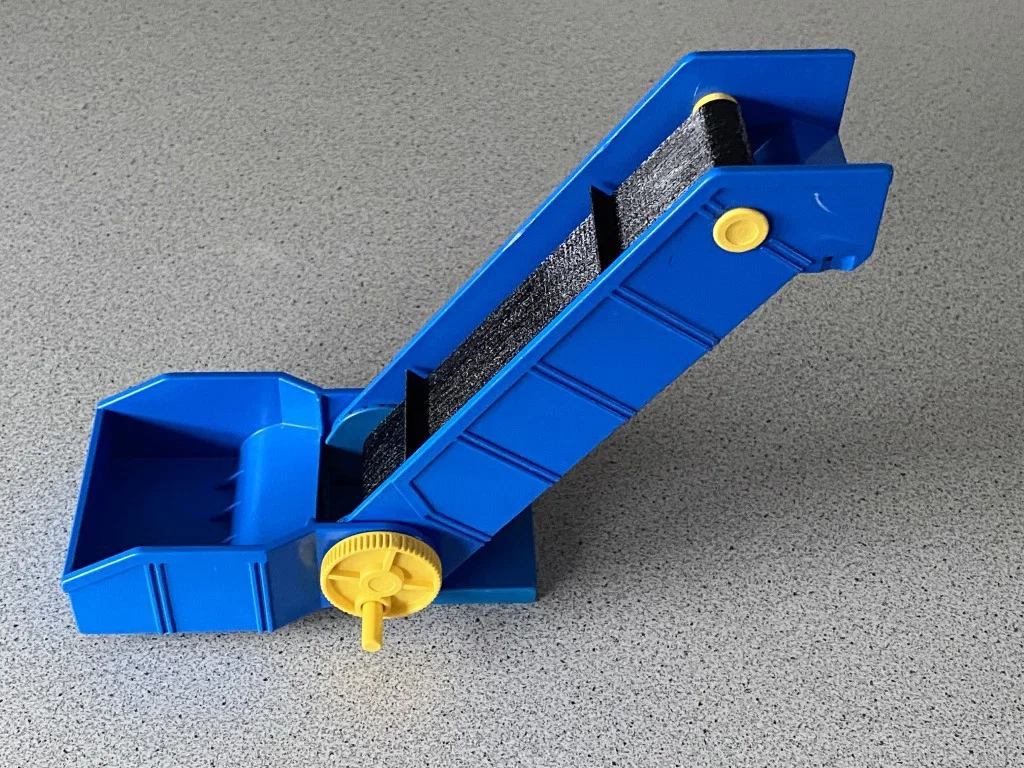

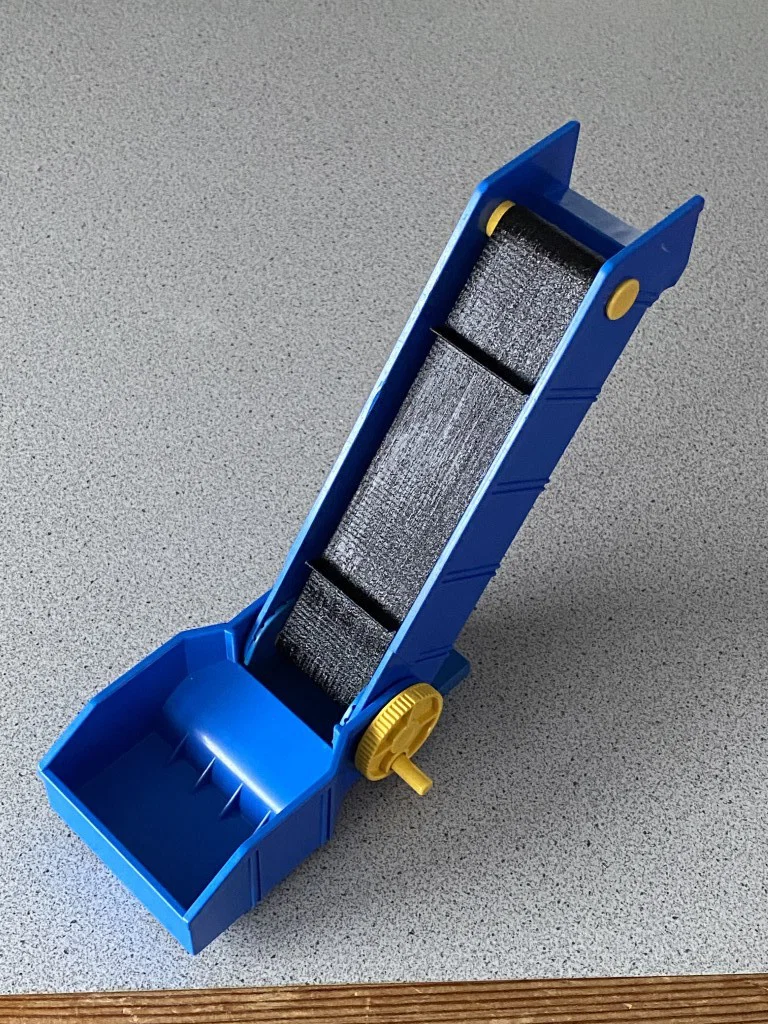

Đây là bộ sửa chữa cho băng chuyền đã hơn 35 năm tuổi của bộ nông trại Duplo (Lego) từ những năm 85.

Hướng dẫn chuẩn bị:

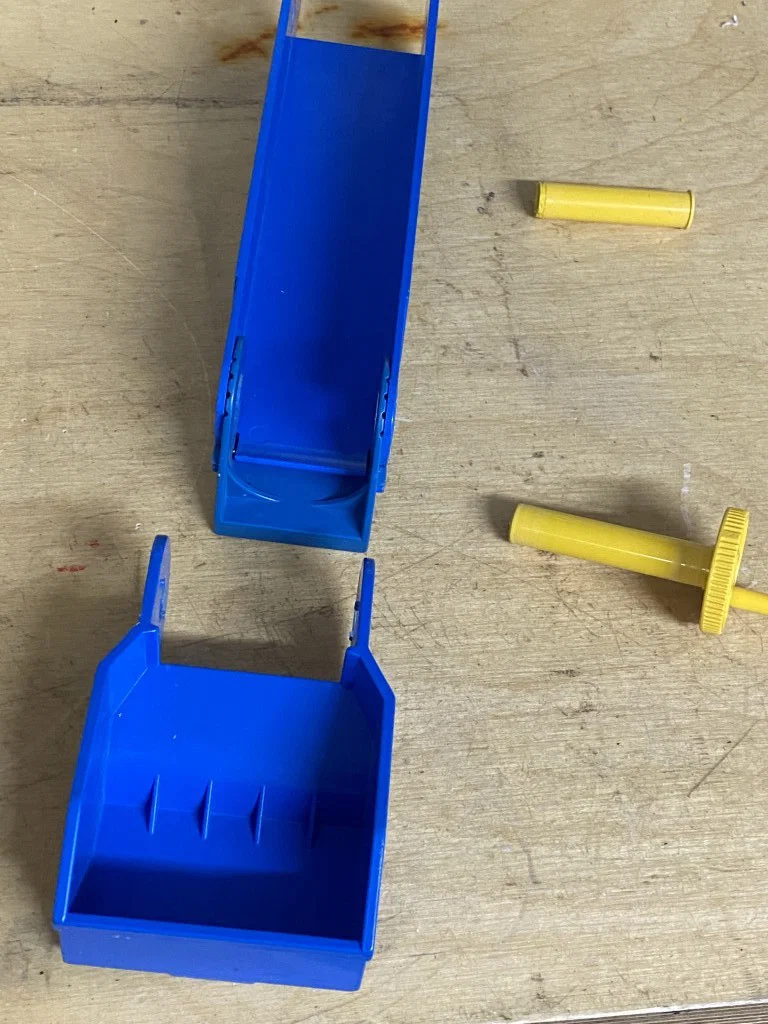

Với các con lăn màu vàng, mài bỏ phần nắp ở một bên. Cẩn thận chút để đừng mài quá tay. Khoan một lỗ trên mỗi con lăn. Cố gắng canh đúng tâm nha! LOL

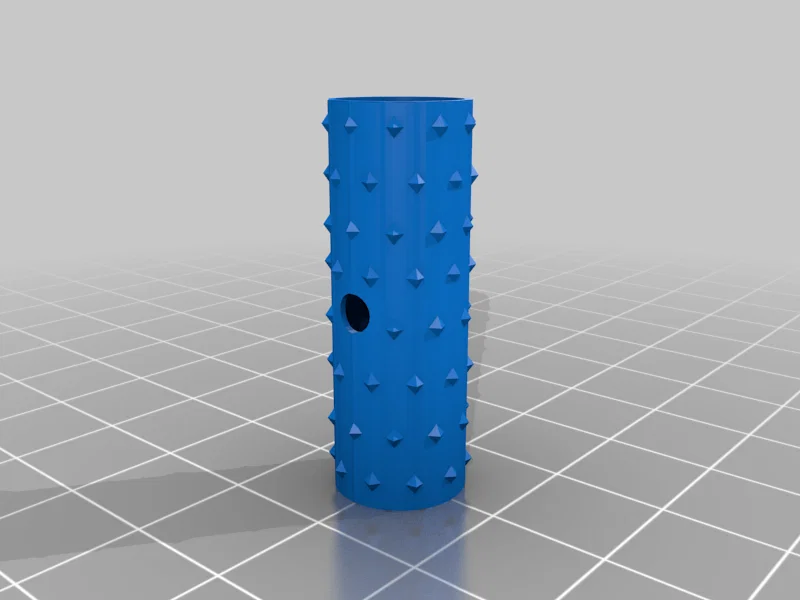

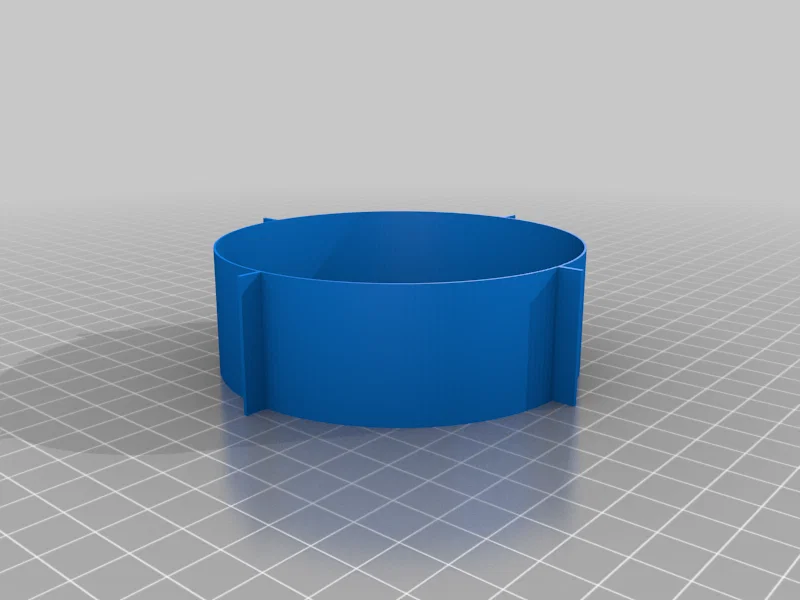

In các chi tiết: dây belt in bằng TPU, các phần còn lại thì vật liệu nào cũng được. Thử xem cái nào hợp nhất. Khi con lăn ma sát (friction roller) lắp vừa phủ lên con lăn dẫn động (drive roller – con lăn dưới có tay quay), khoan một lỗ Ø2.0mm tại vị trí con lăn ma sát sẽ nằm!!! Ta-rô (thread) ren M3 vào con lăn. Mình nghĩ chỉ cần 1 vòng ren là đủ, chắc không cần làm tới 2.

Lắp ráp:

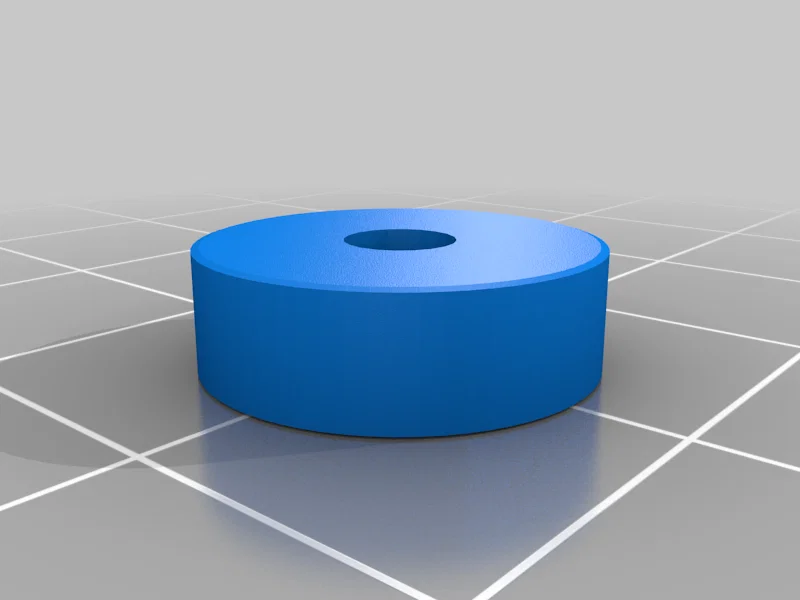

Mình có bôi một ít mỡ silicone/dùng cho thiết bị vệ sinh (sanitary grease) ở những chỗ con lăn lăn và chạm vào nhựa. Đặt dây belt ở vị trí dưới, đưa con lăn dẫn động vào lỗ, rồi đặt con lăn ma sát phủ lên con lăn dẫn động. Giờ vặn con ốc chặn (set screw) M3 vào, có thể thêm chút keo để cố định. CHỈ LÚC NÀY mới căng dây belt và lắp con lăn trên vào. Cố định cả hai con lăn bằng nắp và một con vít torx hoặc loại vít gì cũng được.

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Rafts:

No

Supports:

No

Resolution:

0.2mm

Infill:

20%

Filament: Không quan trọng; TPU, PLA Black cho dây belt

Notes:

Chúc may mắn. Nếu làm ngon lành, mấy bé nhà bạn và/hoặc cháu bạn sẽ cảm ơn bạn đó.
