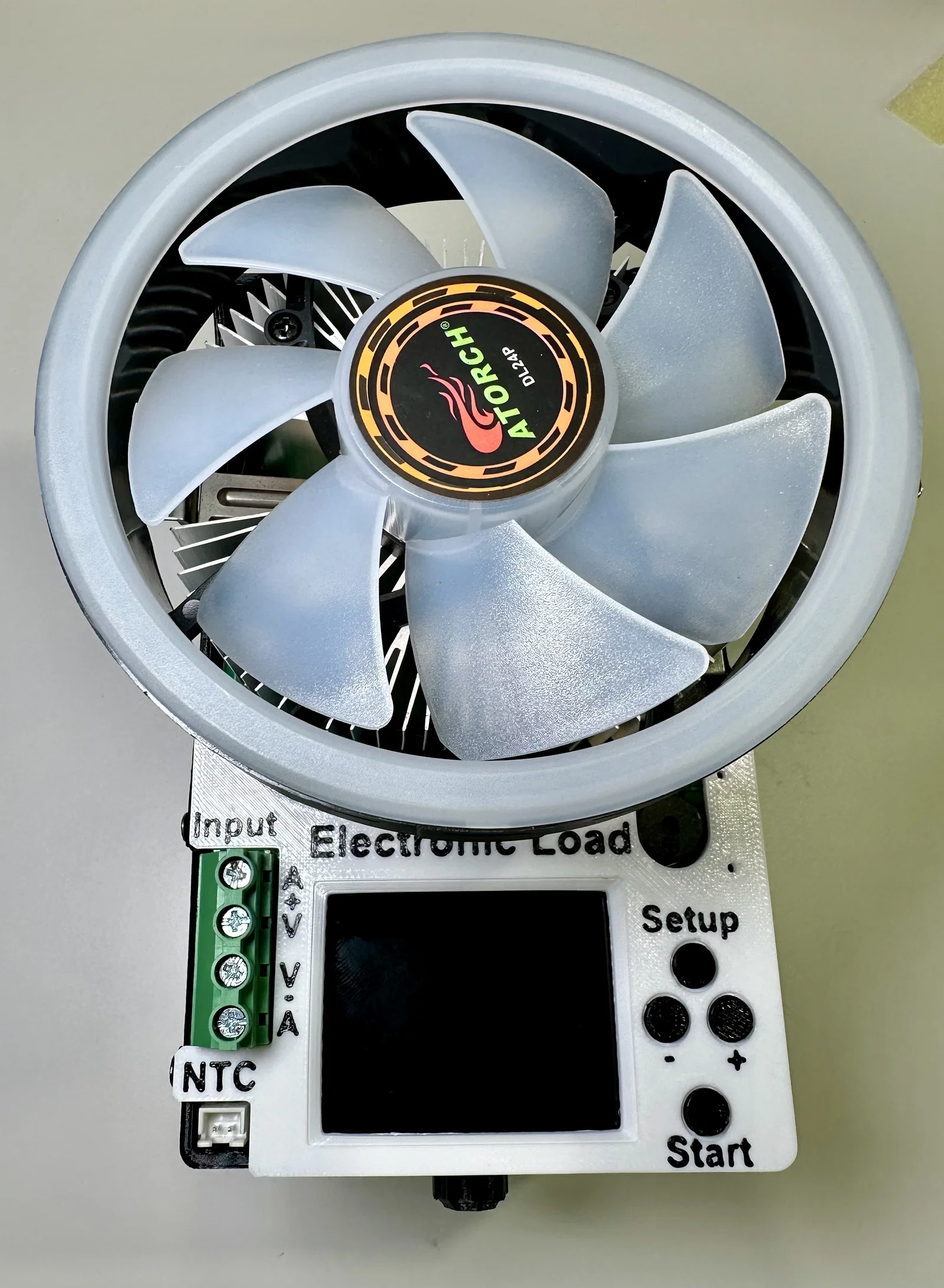

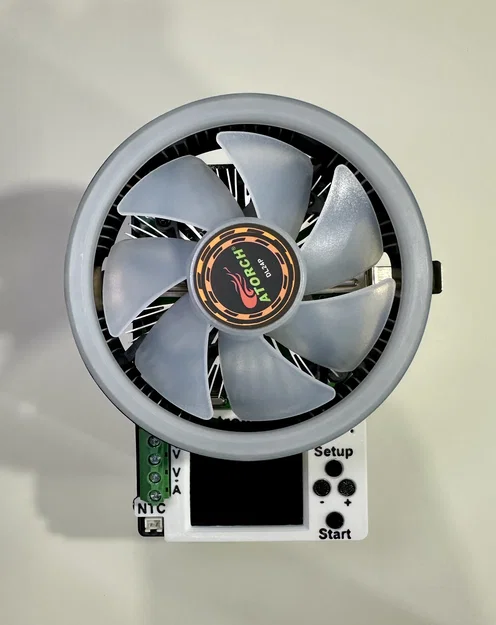

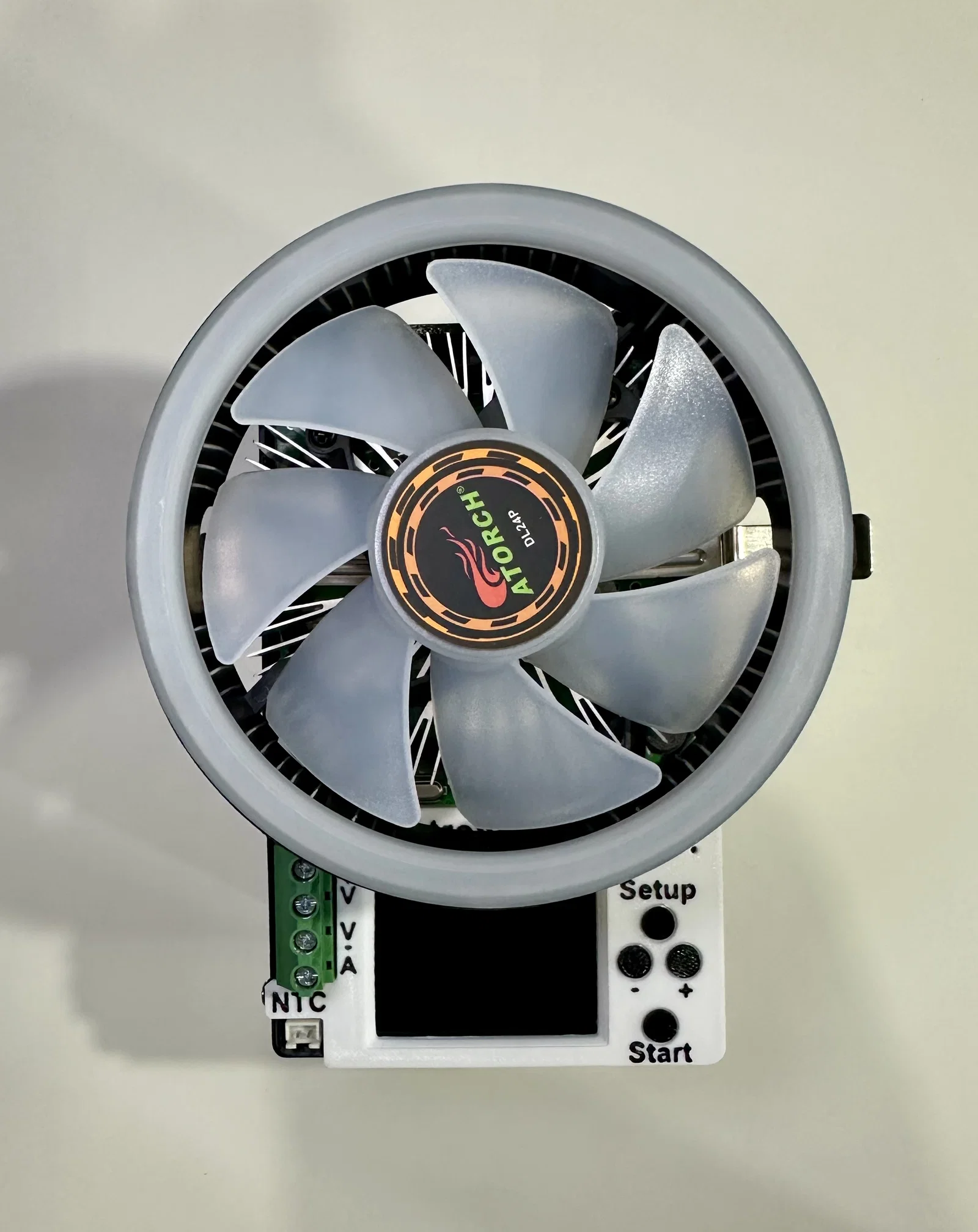

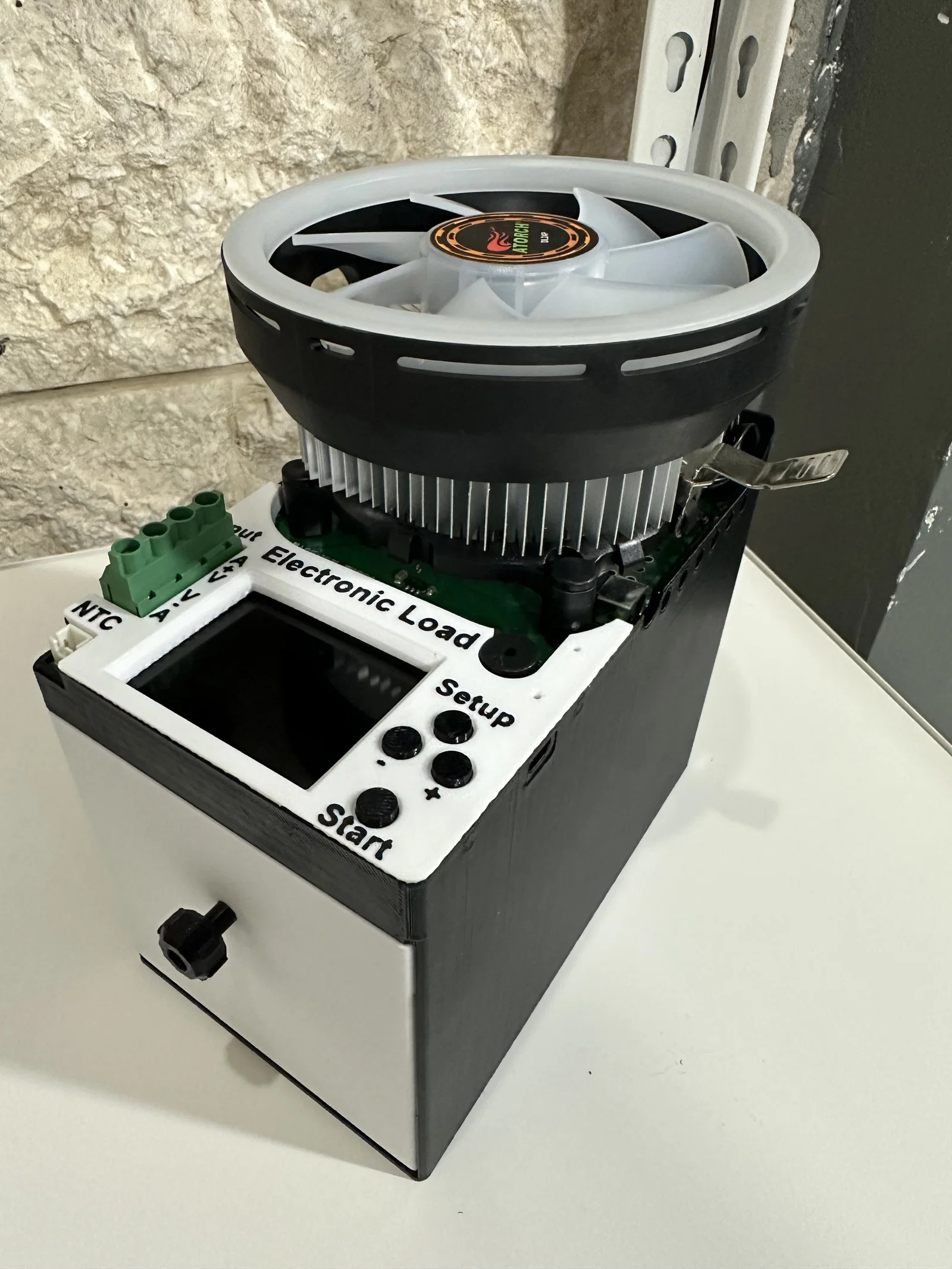

Case Atorch DL24 Electronic Load module kèm ngăn kéo (Drawer)

Mình muốn cất gọn module tải điện tử Atorch DL24 cùng các phụ kiện mình đặt kèm để khi cần thì lấy ra dùng. Trước giờ mình có bỏ hết vào một cái hộp, nhưng vẫn chưa đúng ý, nên mình đi tìm mẫu nào hợp với nhu cầu. Mẫu duy nhất mình thật sự thích là thiết kế của Gigahawk, nhưng nó vẫn chưa có chỗ để chứa hết mấy món đồ thêm.

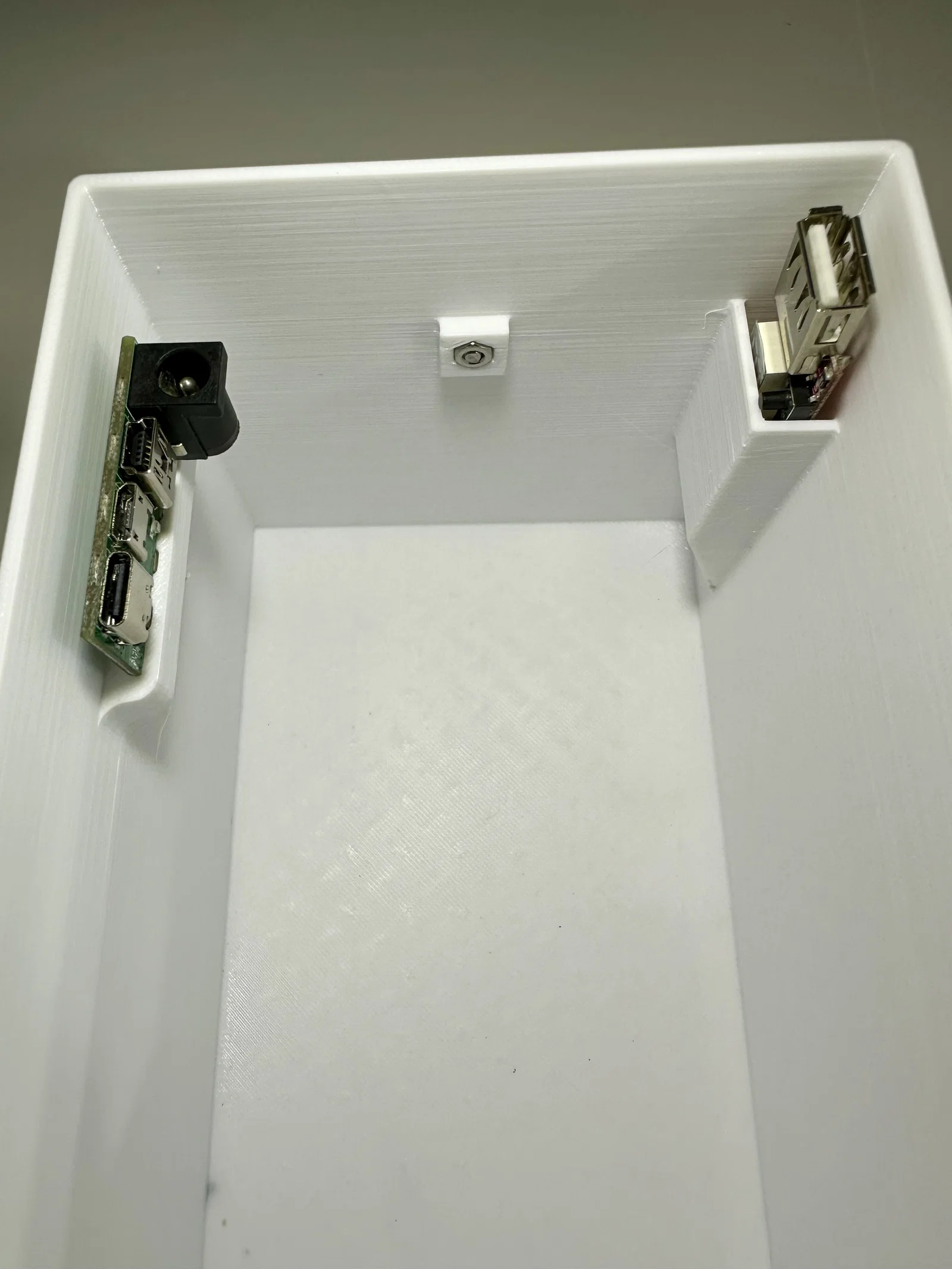

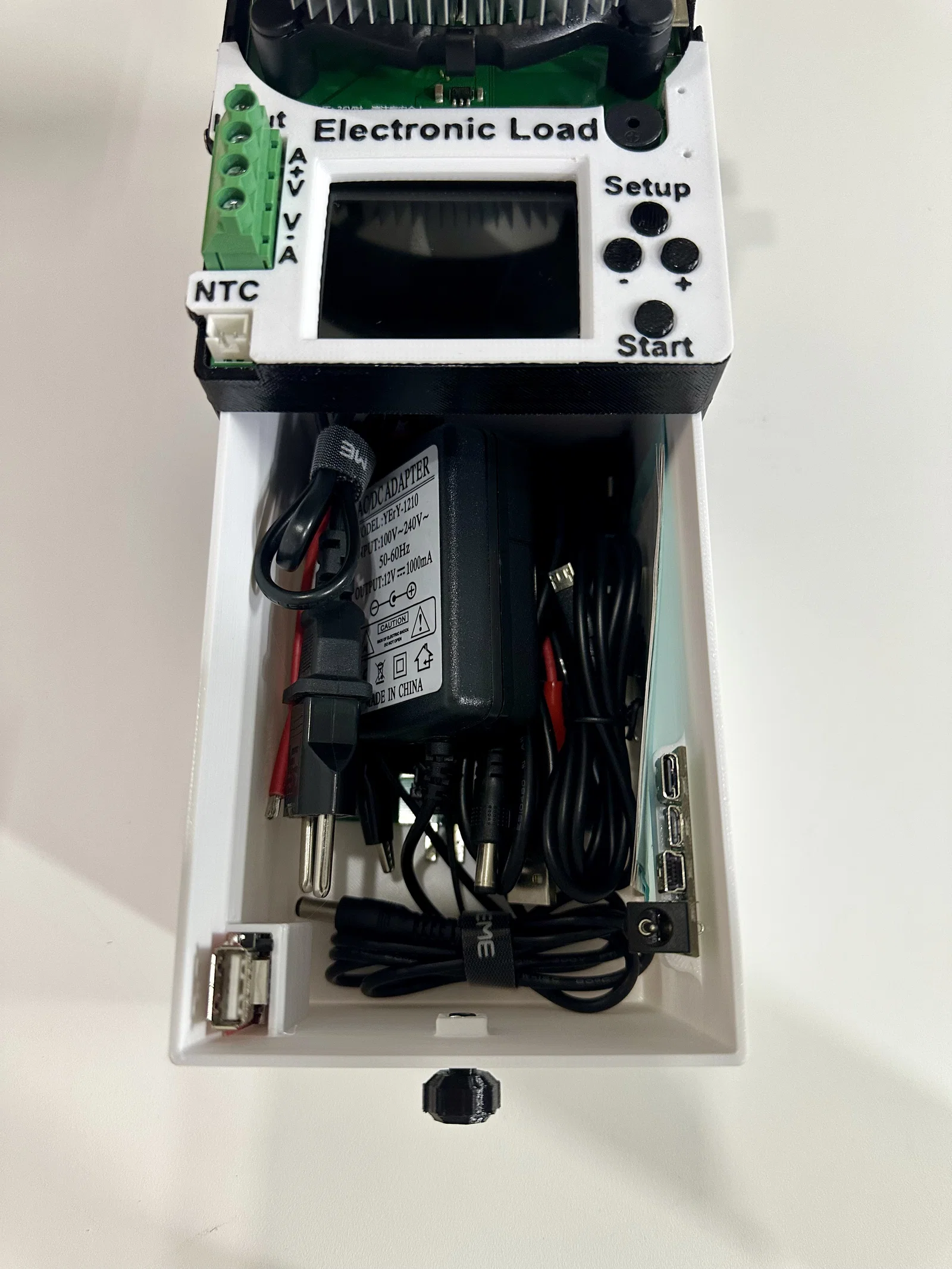

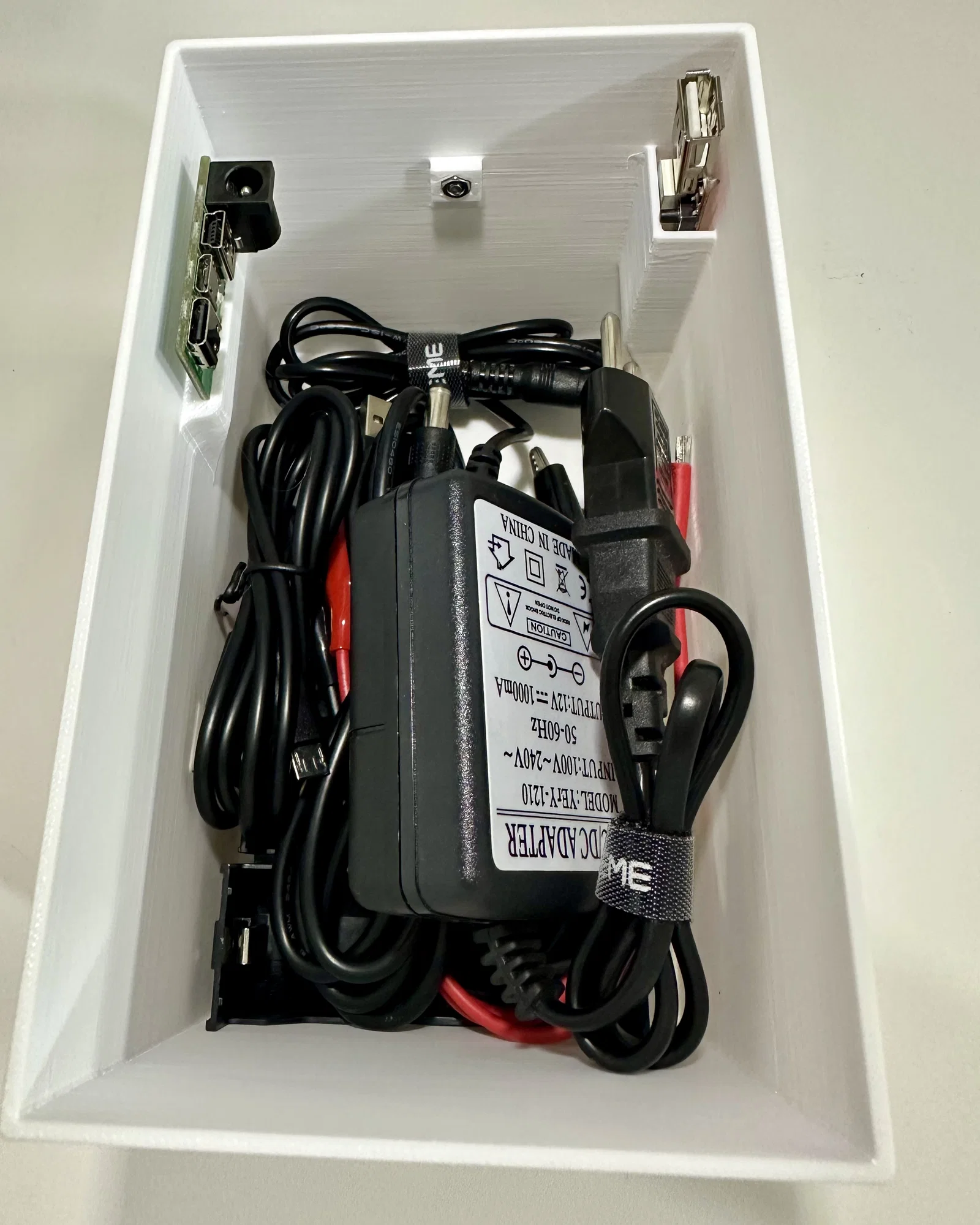

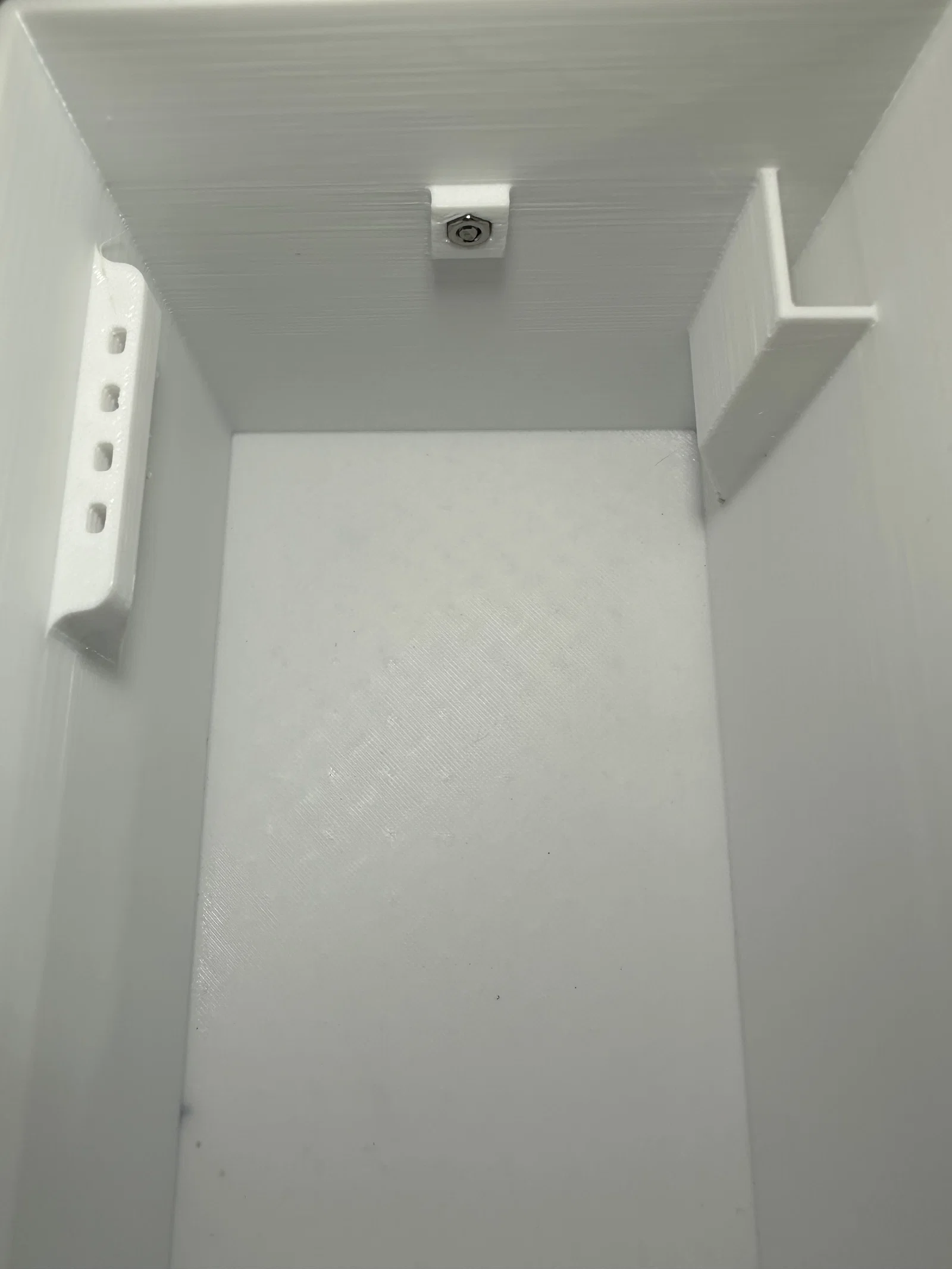

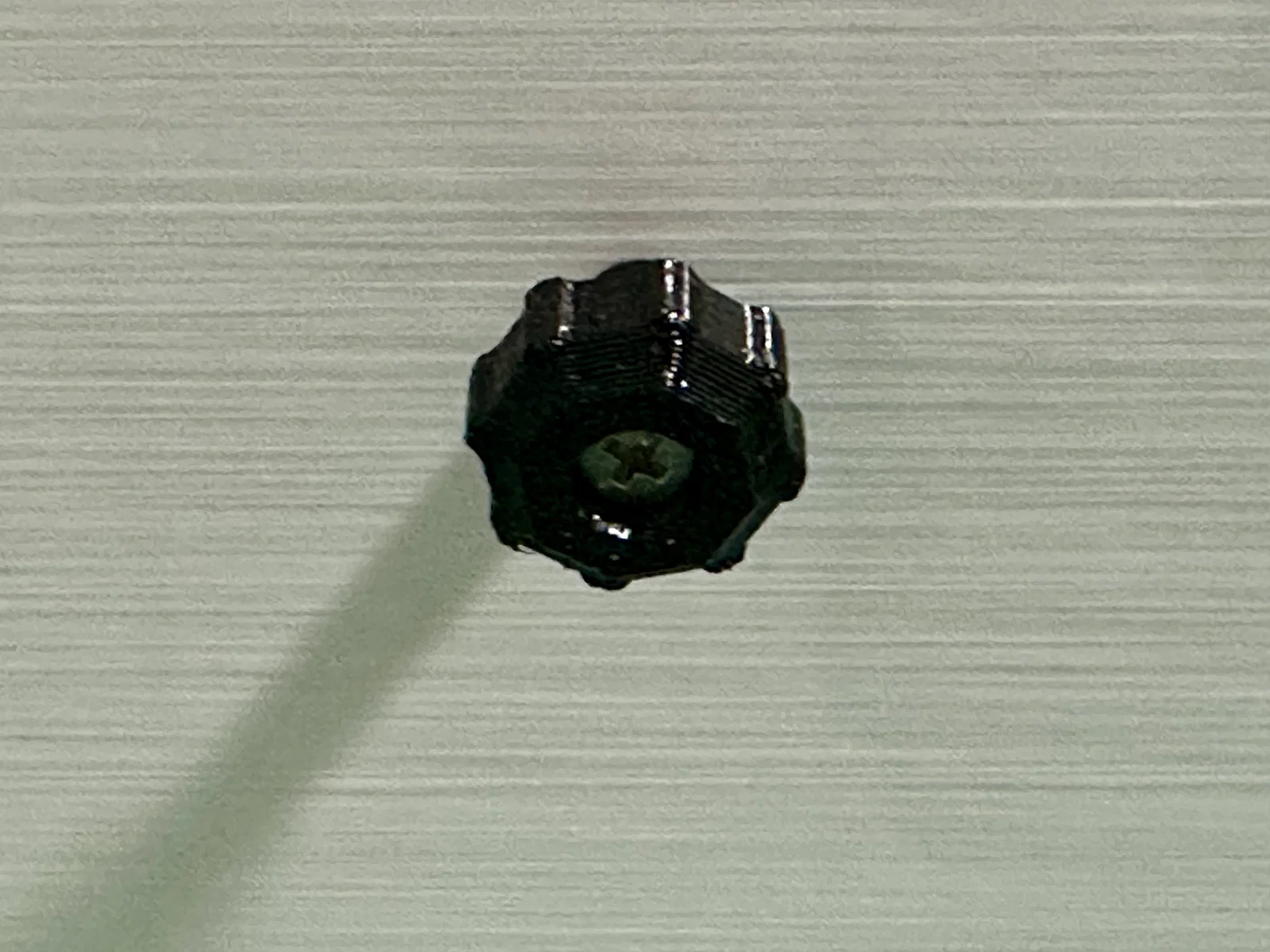

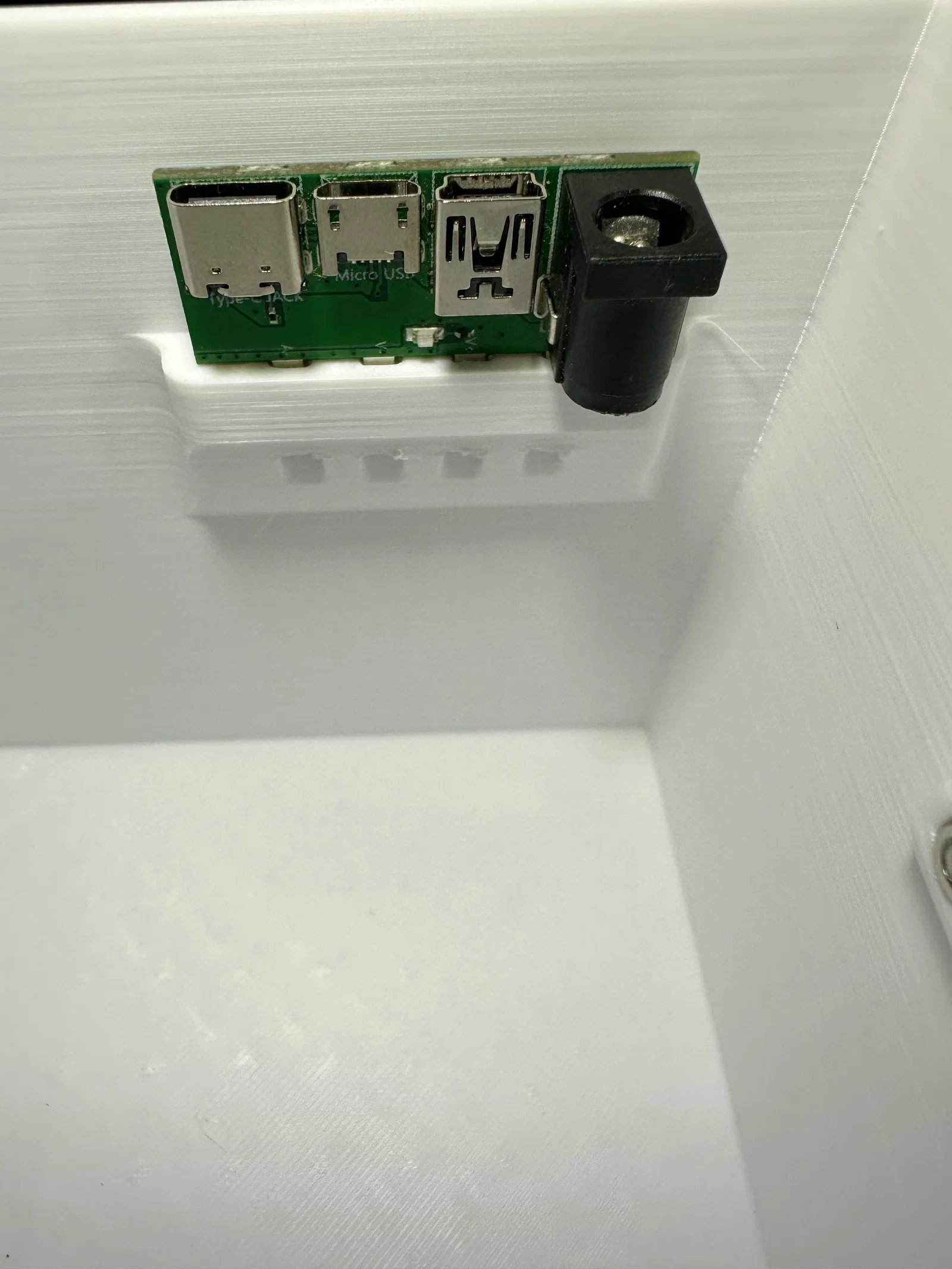

Vì vậy mình dùng thiết kế ngăn kéo tùy biến của gpvillamil để tạo box và drawer, rồi chỉnh sửa lại sau đó cho đúng nhu cầu của mình. Mình cũng tận dụng mẫu Thumbscrews của Elothan làm tay nắm cho ngăn kéo. Ngăn kéo phụ có 2 miếng insert bên trong: một cái để giữ USB module và một cái để giữ PD trigger cho USB-C.

Bạn sẽ cần 7 vít M3 để bắt module vào case:

• 6x dài 4–6mm
• 1x dài 18–20mm

Lưu ý: tất cả file đều đã được đặt hướng sẵn để in. Các file đi kèm gồm:

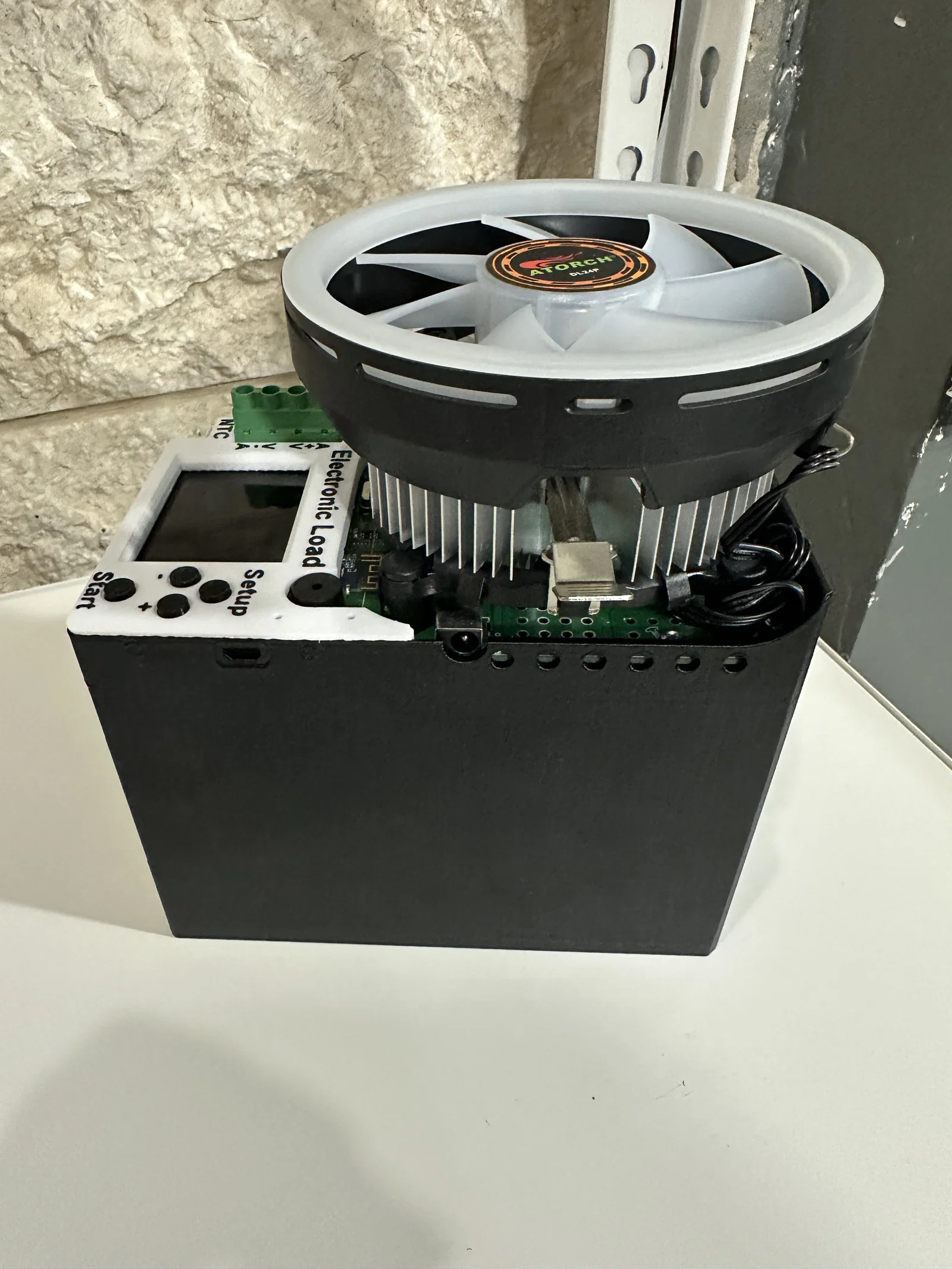

• Atorch DL24 Electronic Load module Box (in kèm Support, Organic Support chạy rất ổn + cũng nên in bằng vật liệu khác ngoài PLA)
• Atorch DL24 Electronic Load module Drawer (không cần Support)
• Buttons for Screen Led
• M3 spacer (đã resize từ bản gốc để lắp khít hơn)
• M3 Thumbscrew (bản gốc, mình in không cần Support nhưng nếu bạn gặp vấn đề thì bật Support)

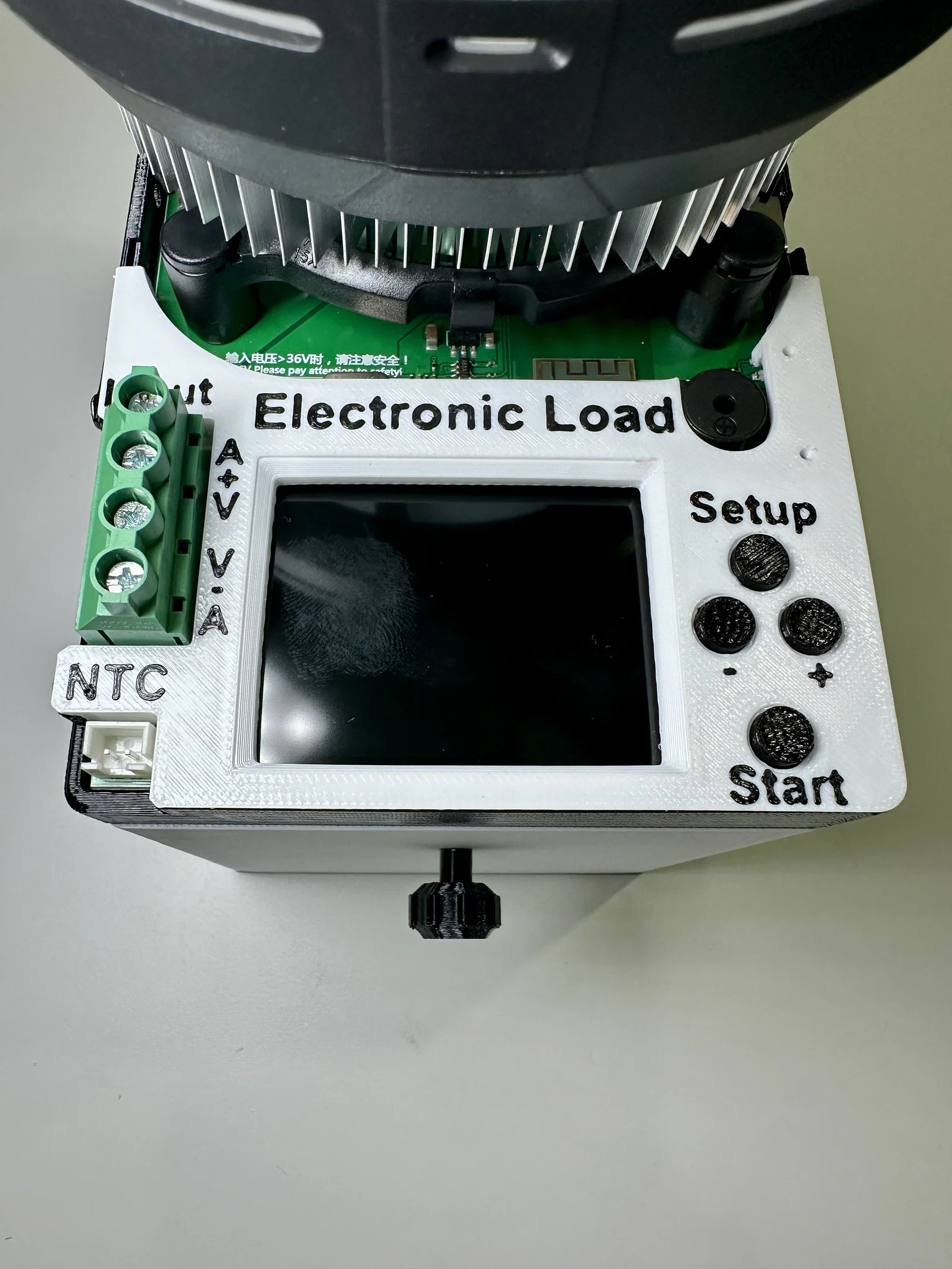

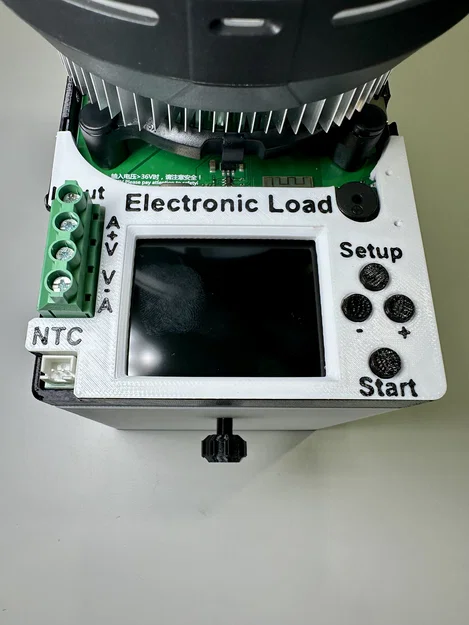

• Screen Lid with Text (in kèm Support + bạn có thể đổi filament ở layer bắt đầu phần chữ để in nhiều màu — hoặc dùng máy in màu)

Mình cũng đính kèm file Bambu Studio 3MF với mặt plate có màu và thiết lập Support sẵn để dễ tháo, dùng PETG.
