[Multiboard] Lưu trữ cuộn filament modular, mở rộng linh hoạt (Spool Storage)

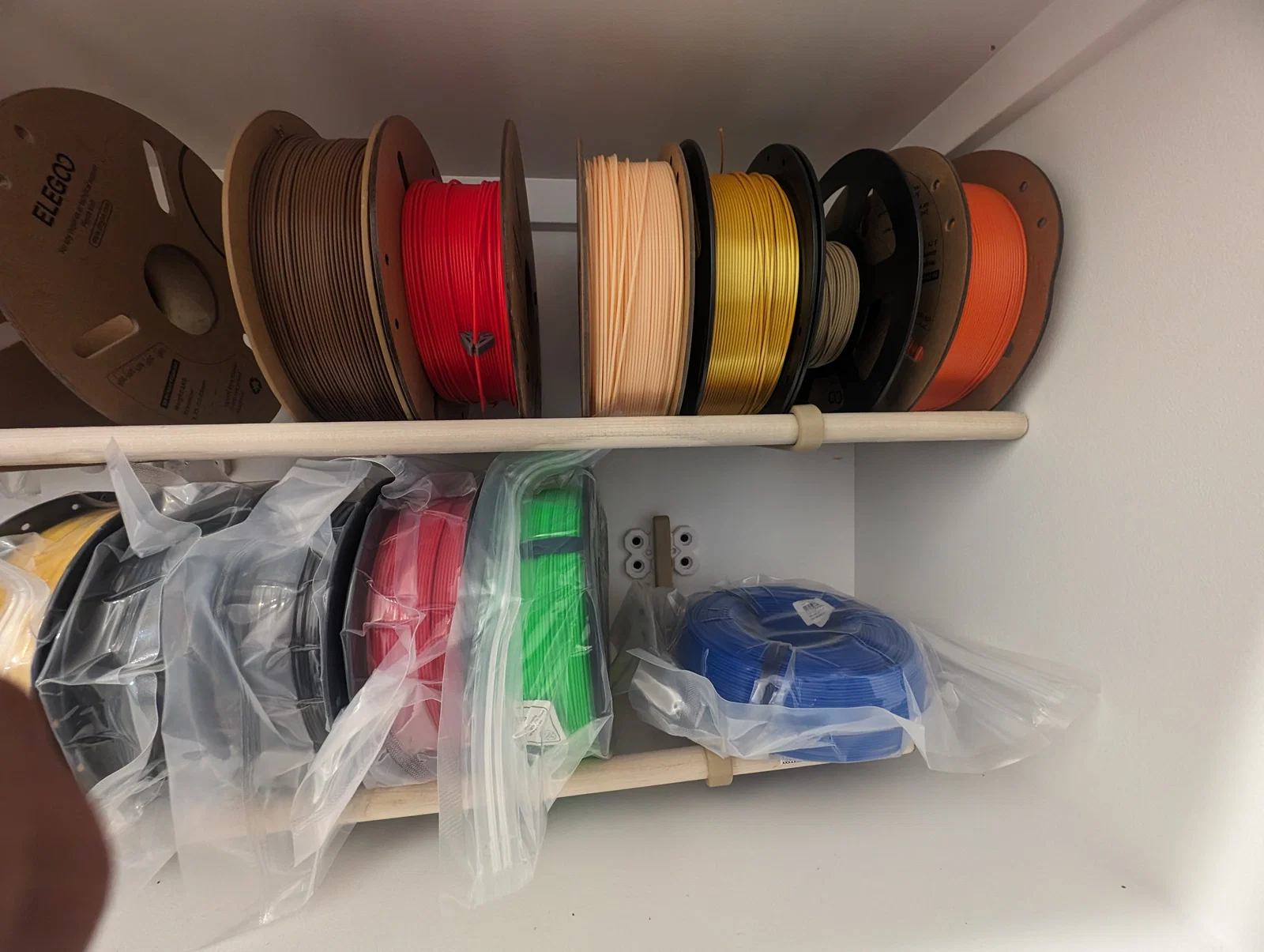

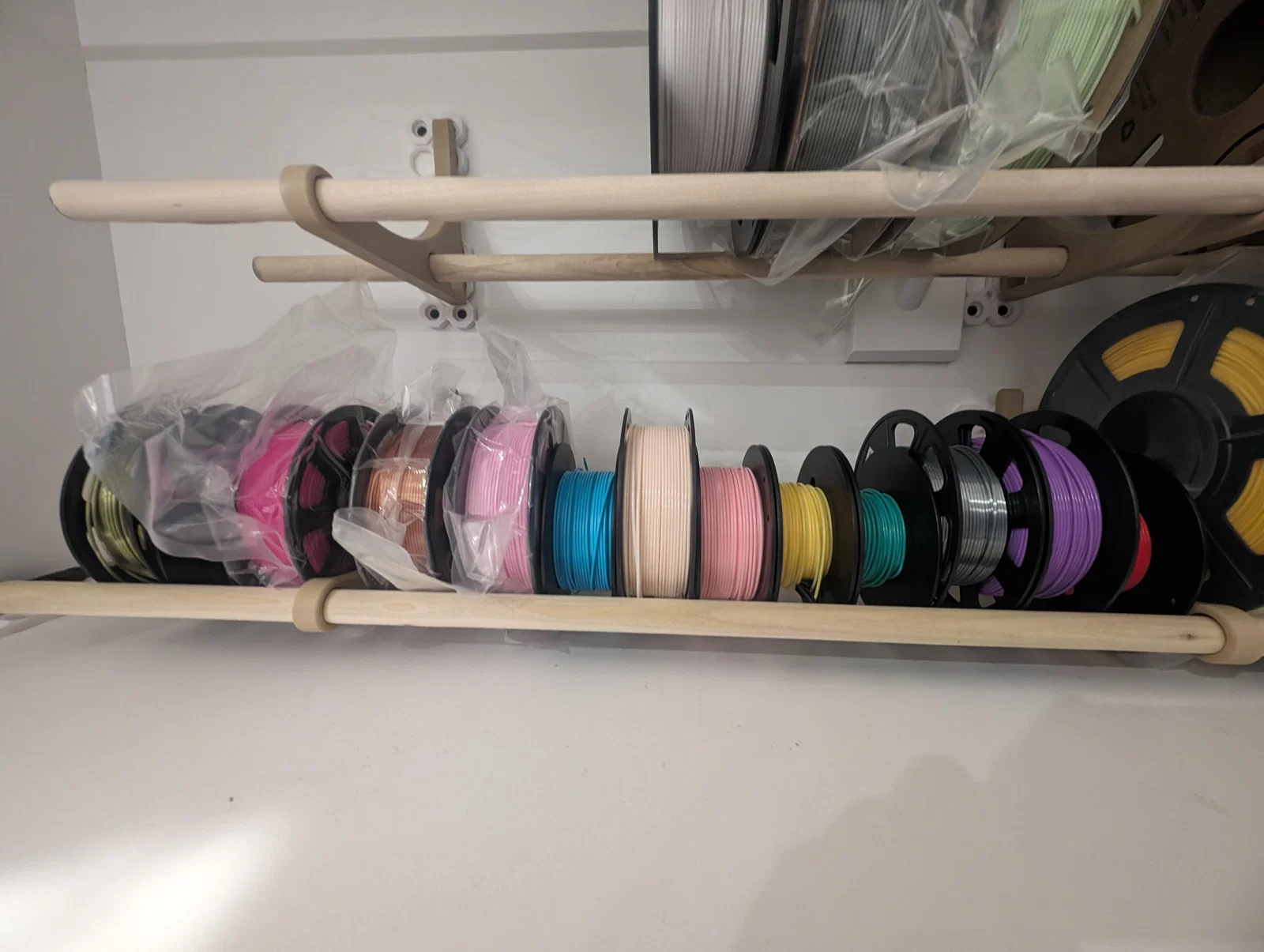

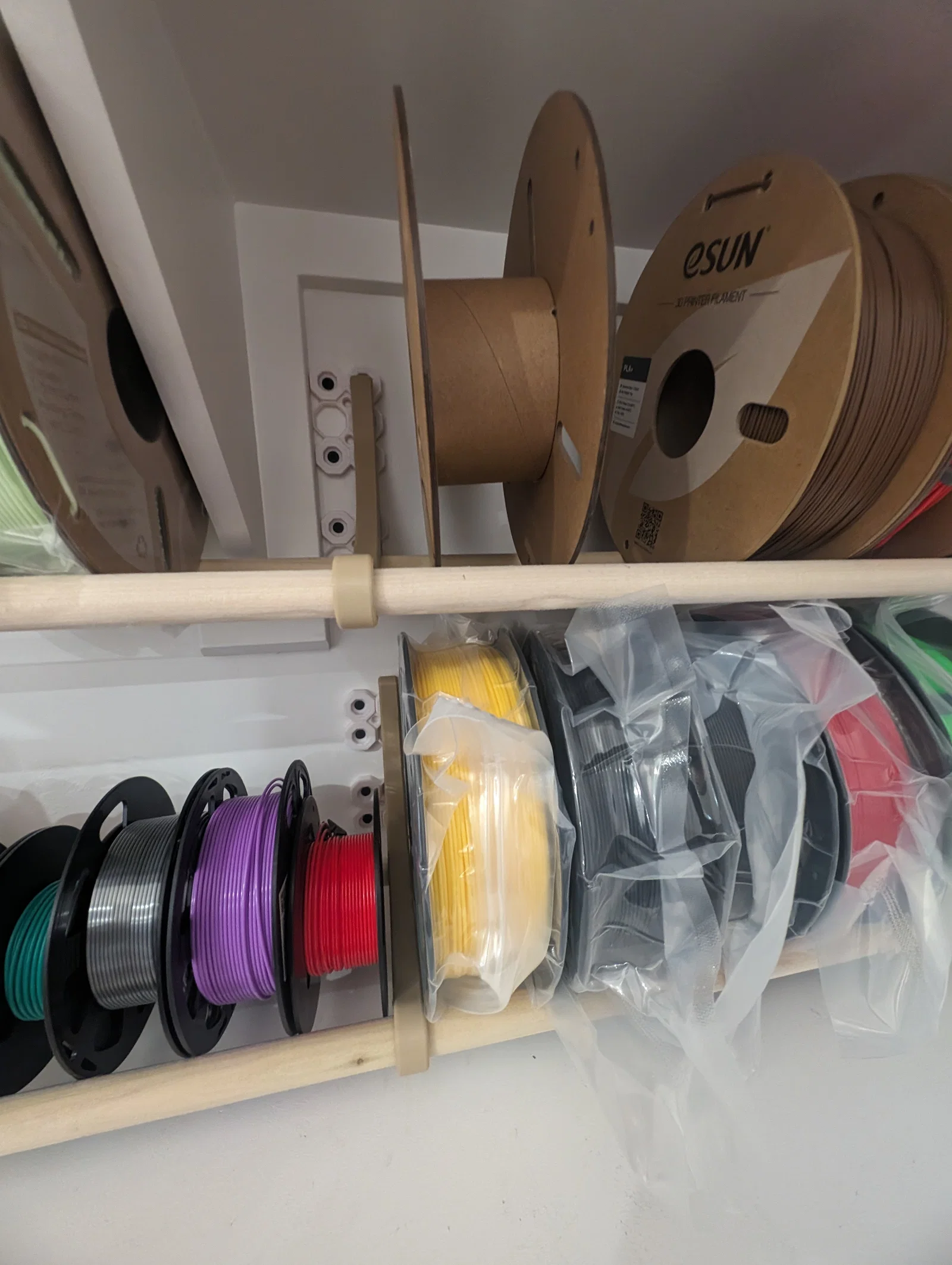

Mình đã thử khá nhiều hệ thống treo/đỡ cuộn filament. Mà kiếm hoài vẫn chưa thấy cái nào cần in ít nhất, làm nhanh và triển khai số lượng lớn cho tiện. Mỗi bộ có thể giữ dễ dàng tới 5 cuộn 1KG. Hệ thống fully extendible và modular.

Khuyến nghị in (Printing Recommendation):

Vui lòng dùng ít nhất 3 walls cho tất cả các chi tiết in để tăng độ bền. PLA dùng ổn, mình cũng dùng PLA. Nhưng nếu bạn có vật liệu bền hơn thì khuyến nghị dùng.

Vật tư cần cho một bộ đầy đủ (Materials Required for a full set)

1. 2 món Mount plates (3x2 multiboard base plate)
2. 4 món Screw in mount snaps cho multiboard
3. 1 món spacer multiboard element (giúp canh khoảng cách giữa các mount plates cho chuẩn)
4. 2 món Mount brackets (ưu tiên hướng layer lines vuông góc với hướng lực theo chiều mount snap)
5. 8 con Dry Wall Screws, link là loại mình dùng. Nhưng miễn là loại vít đó được rated cho tải trọng thì thường sẽ ổn. Tự chọn và tự chịu rủi ro.
6. Thanh gỗ tròn (wooden dowels) cỡ 3/4 inch theo ý bạn. Mình mua ở Walmart gần nhà

Lắp đặt (Installation) (Từ ngoài vào trong)

1. Ấn vào 2 screw snaps ở hàng trên và hàng dưới của mỗi tấm 3x2 multiboard base plate
2. Ấn weight bearing snap vào cột thứ nhất hoặc thứ hai của hàng thứ hai trên base plate
3. Gắn spacer để tách/giãn khoảng cách giữa các tấm

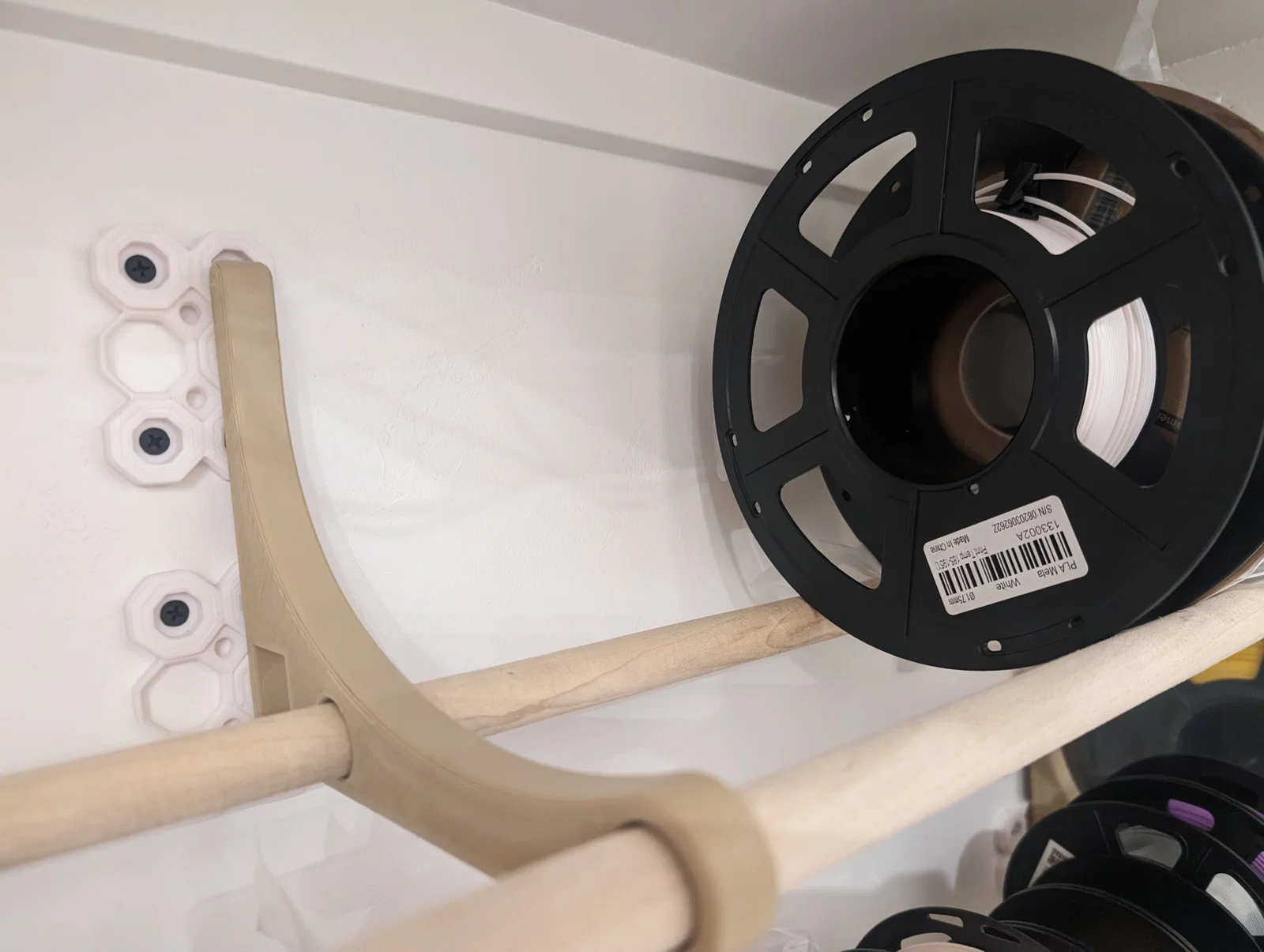

4. Ấn spool bracket vào load bearing snap trên mỗi base plate

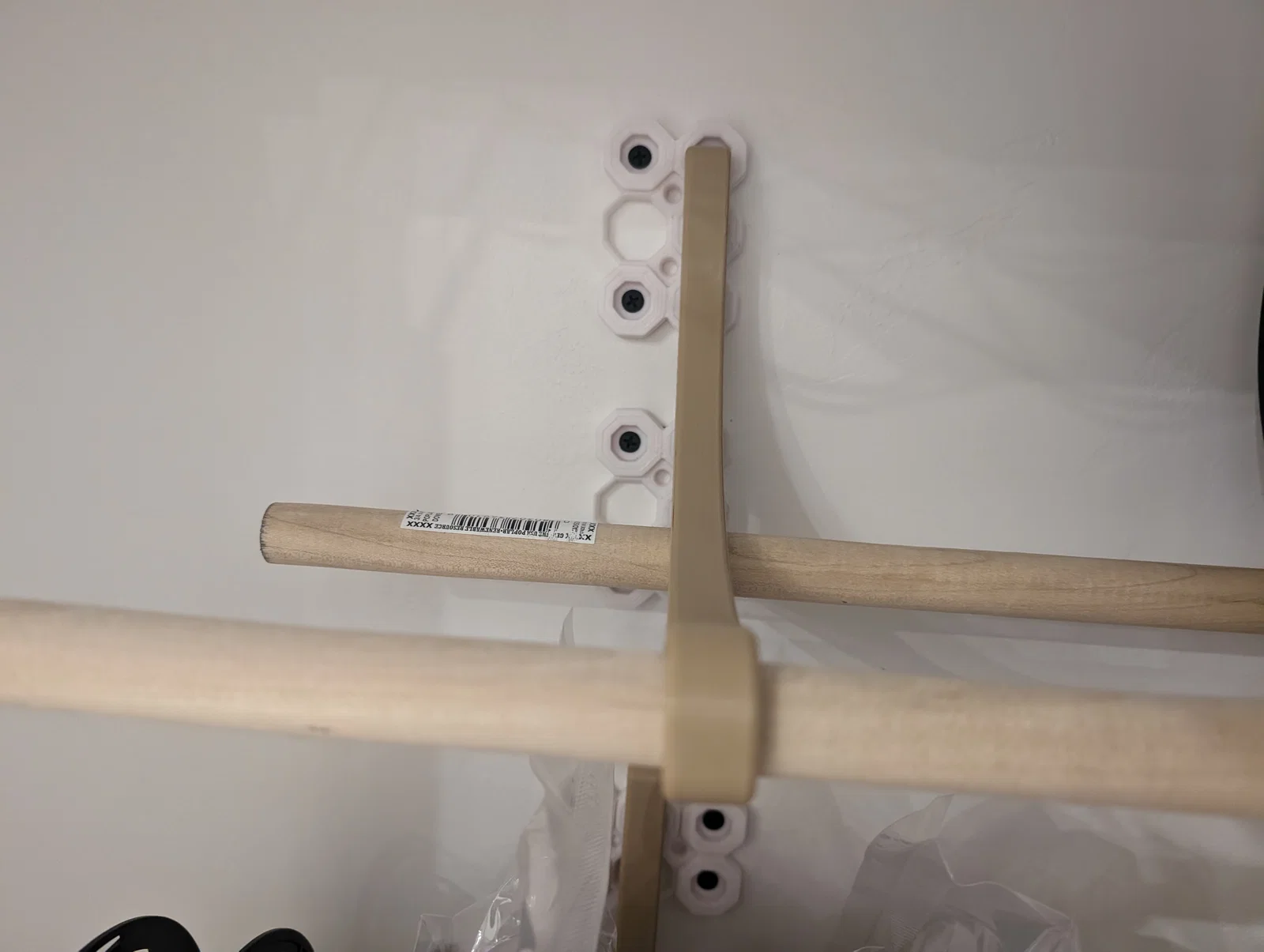

5. Luồn thanh dowel vào các lỗ dạng rãnh (slotted holes)
6. Kẻ/đánh dấu đường canh level trên tường
7. Bắt vít cố định cả cụm lên tường. Bắt vào stud (khuyến nghị) để chắc hơn. Dĩ nhiên nếu bắt vào stud thì dùng loại vít phù hợp
8. Tháo Spacer ra
9. Chừa khoảng cách 14–16 inch trước khi lắp bộ bracket kế tiếp. Tự chọn khoảng cách theo vị trí vít bắt để đảm bảo an toàn.

PS: Bạn cũng có thể lắp base plate theo chiều ngang để dễ tiếp cận lỗ bắt vít hơn, nhất là khi dùng máy/bộ power tools để bắt vít lên tường.
