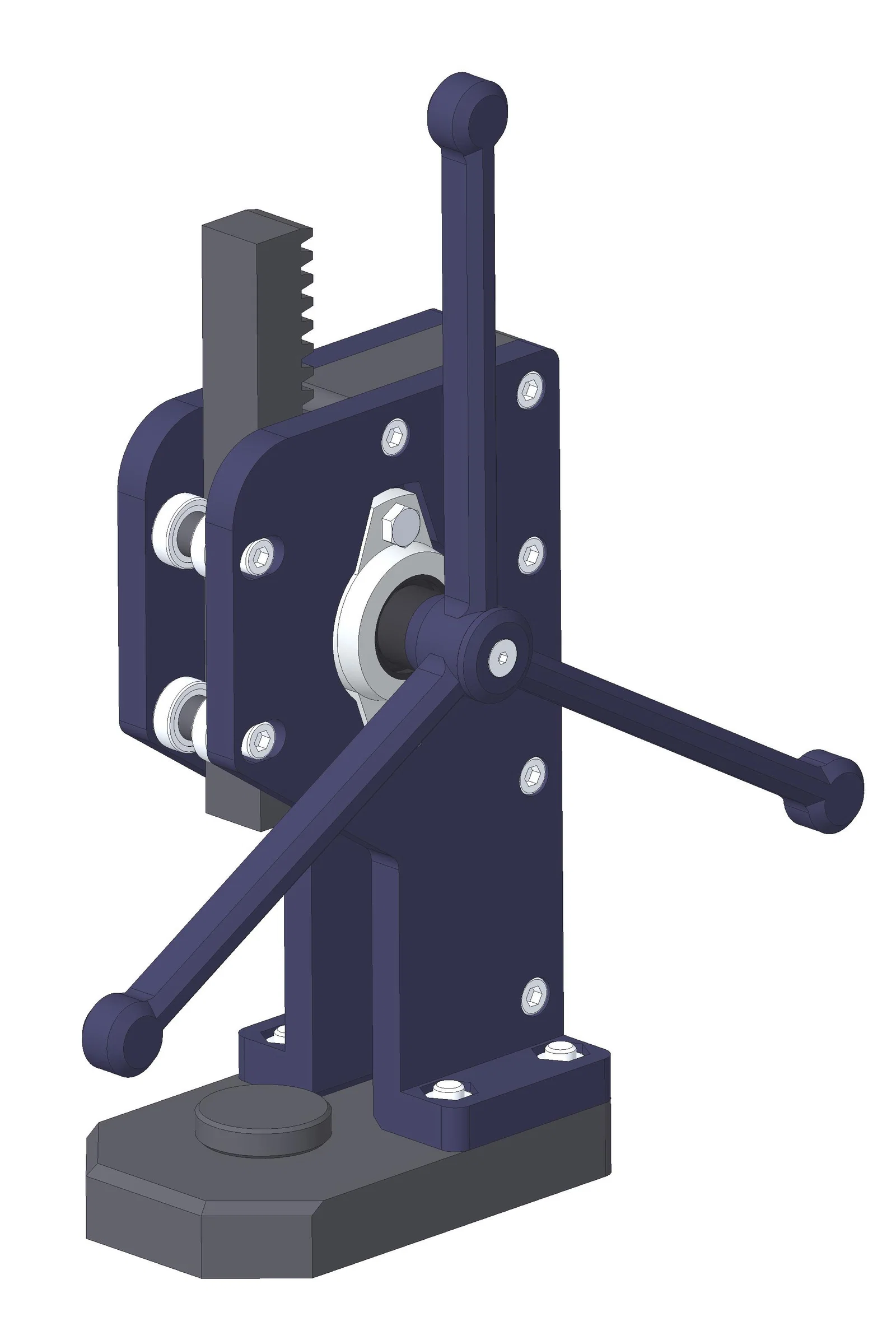

Meachnische Presse / arbor press (máy ép cơ khí)

Máy ép cơ khí để ép lắp (press-fit) các chi tiết.

Mẫu này đã được in và test bằng PLA, ngoại trừ vòng bi và ốc vít.

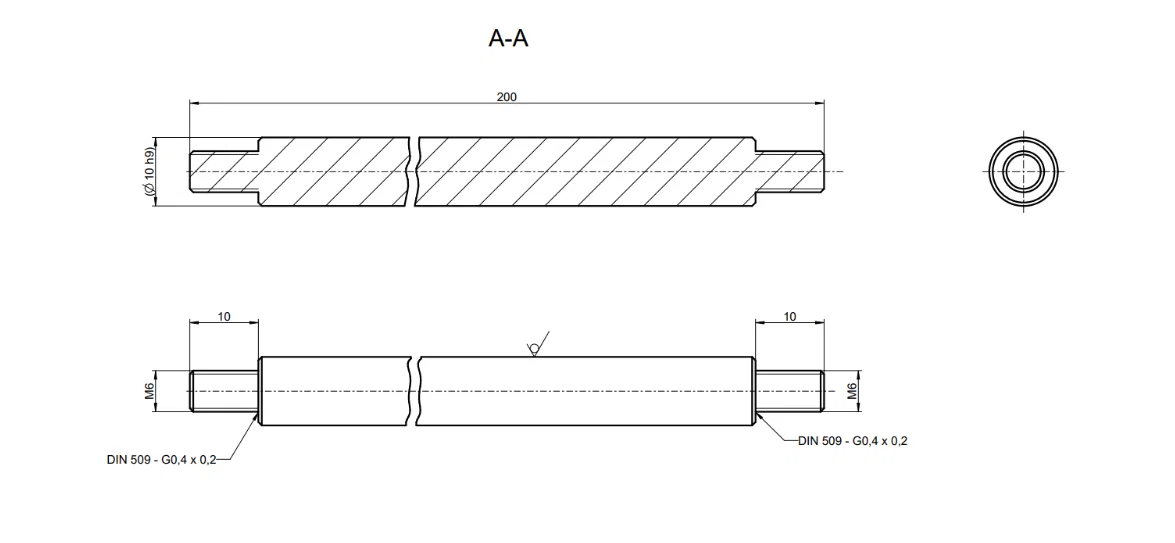

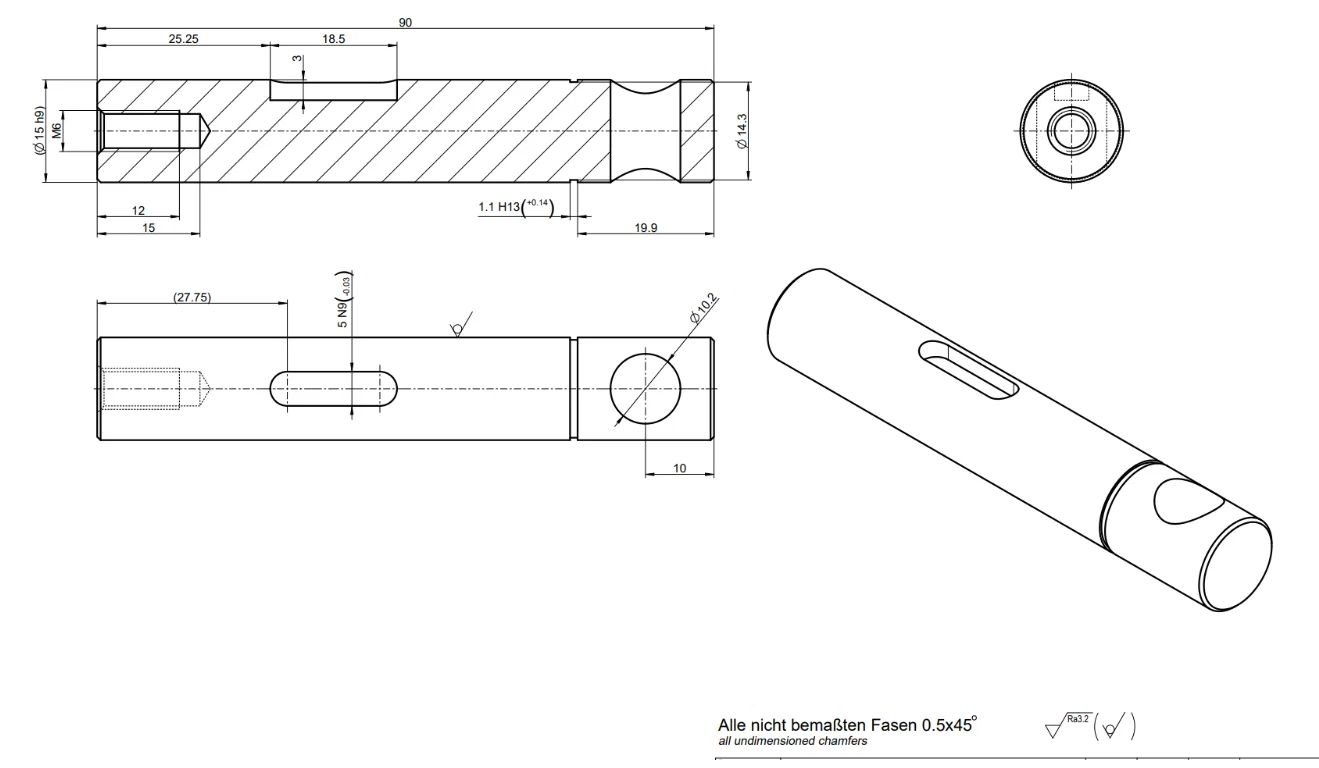

Nếu anh/chị muốn gia công tay đòn và trục bằng thép, mình sẽ đính kèm bản vẽ chế tạo.

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

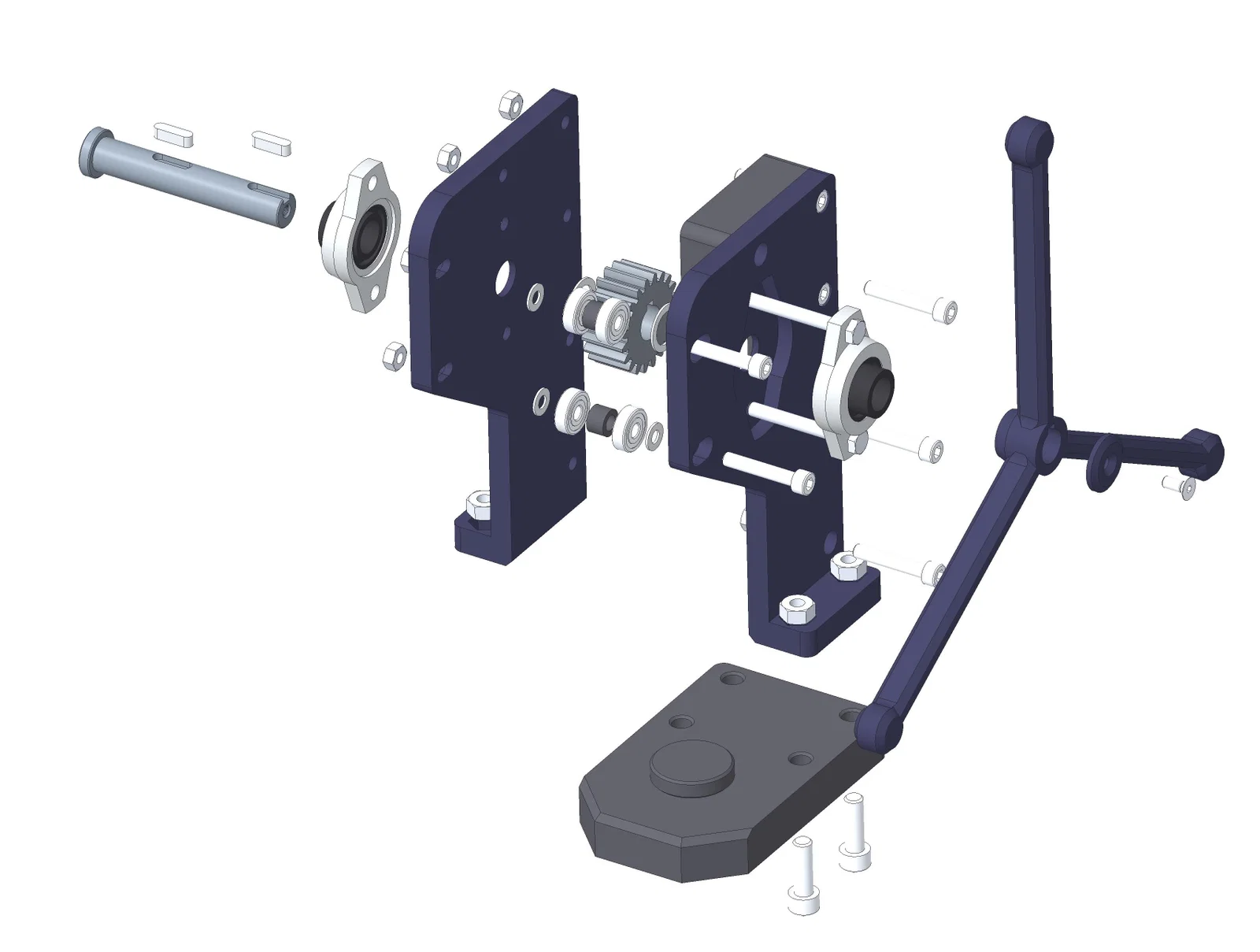

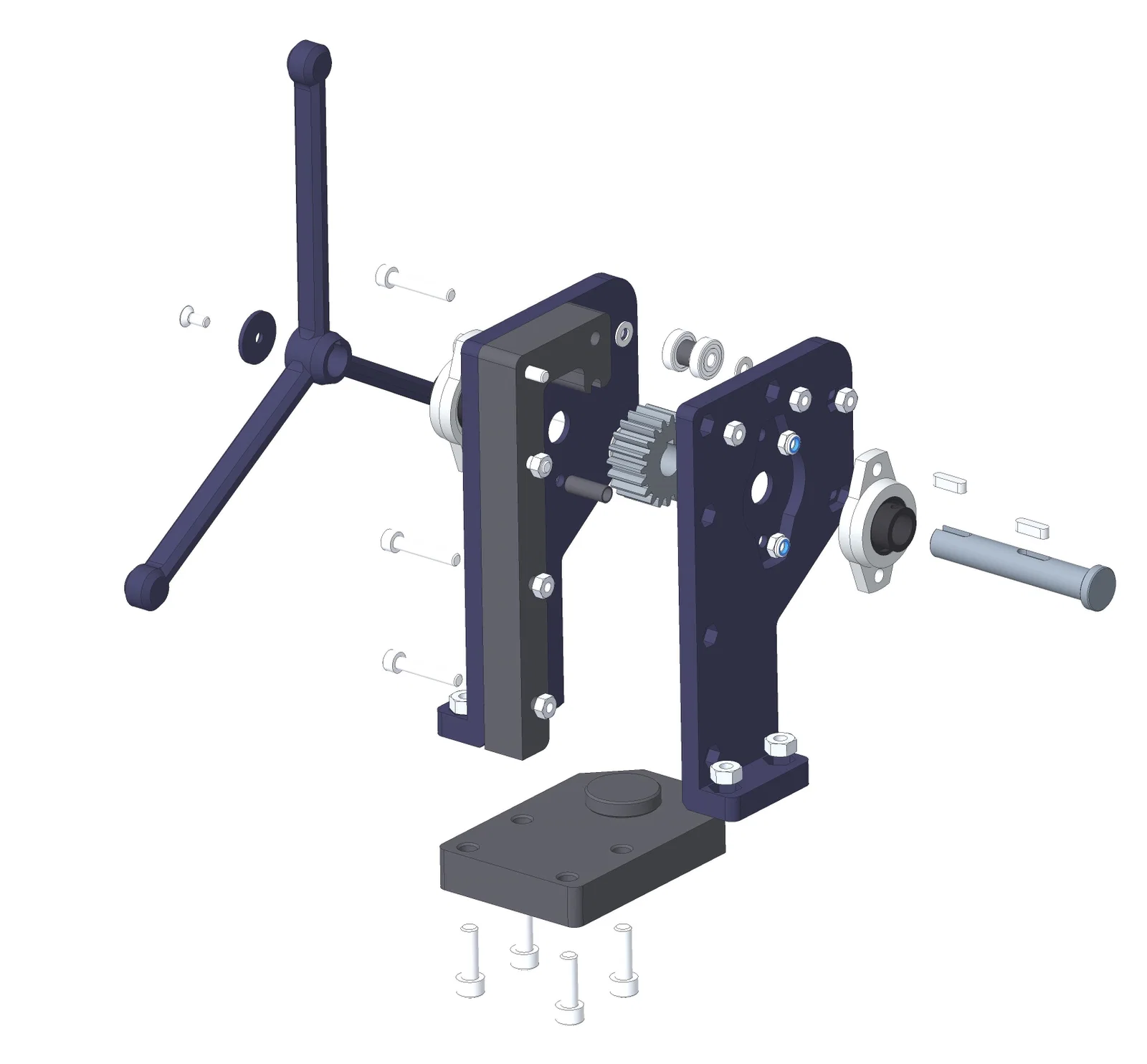

Cần các linh kiện tiêu chuẩn sau:

2x gối đỡ mặt bích (flange bearing) UFL002

4x ốc lục giác chìm (hexagon socket screw) M8x25

7x ốc lục giác chìm (hexagon socket screw) M6x35

2x ốc lục giác ngoài (hexagon head screw) M6x50

1x vít chìm đầu côn (countersunk screw) M5x12

4x đai ốc M8

9x đai ốc M6

4x vòng bi rãnh sâu (deep groove ball bearing) DIN625, 626

Vòng đệm căn (shim washers) có thể in hoặc mua sẵn.

4x DIN988 6x12x1

2x DIN988 15x21x1

++++++++++++++++++++++++++++++++++++++++++++++++++

Tất cả ren nên được ta-rô lại sau khi in.

M12 ở tấm đế + bàn xoay (có thể bỏ bàn xoay)

M5 ở trục

+++++++++++++++++++++++++++++++++++++++++++++++++++++

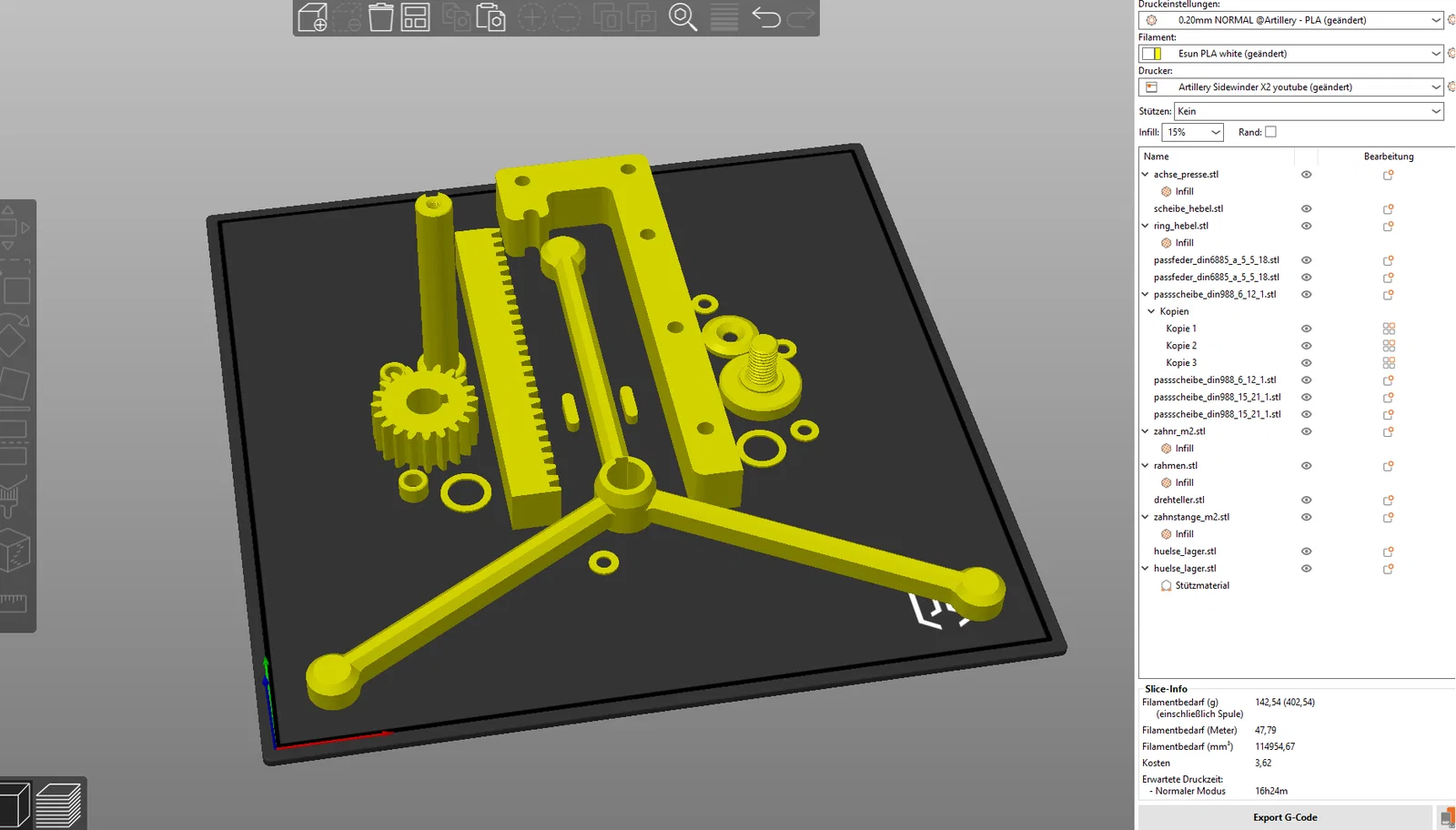

Số lượng chi tiết in

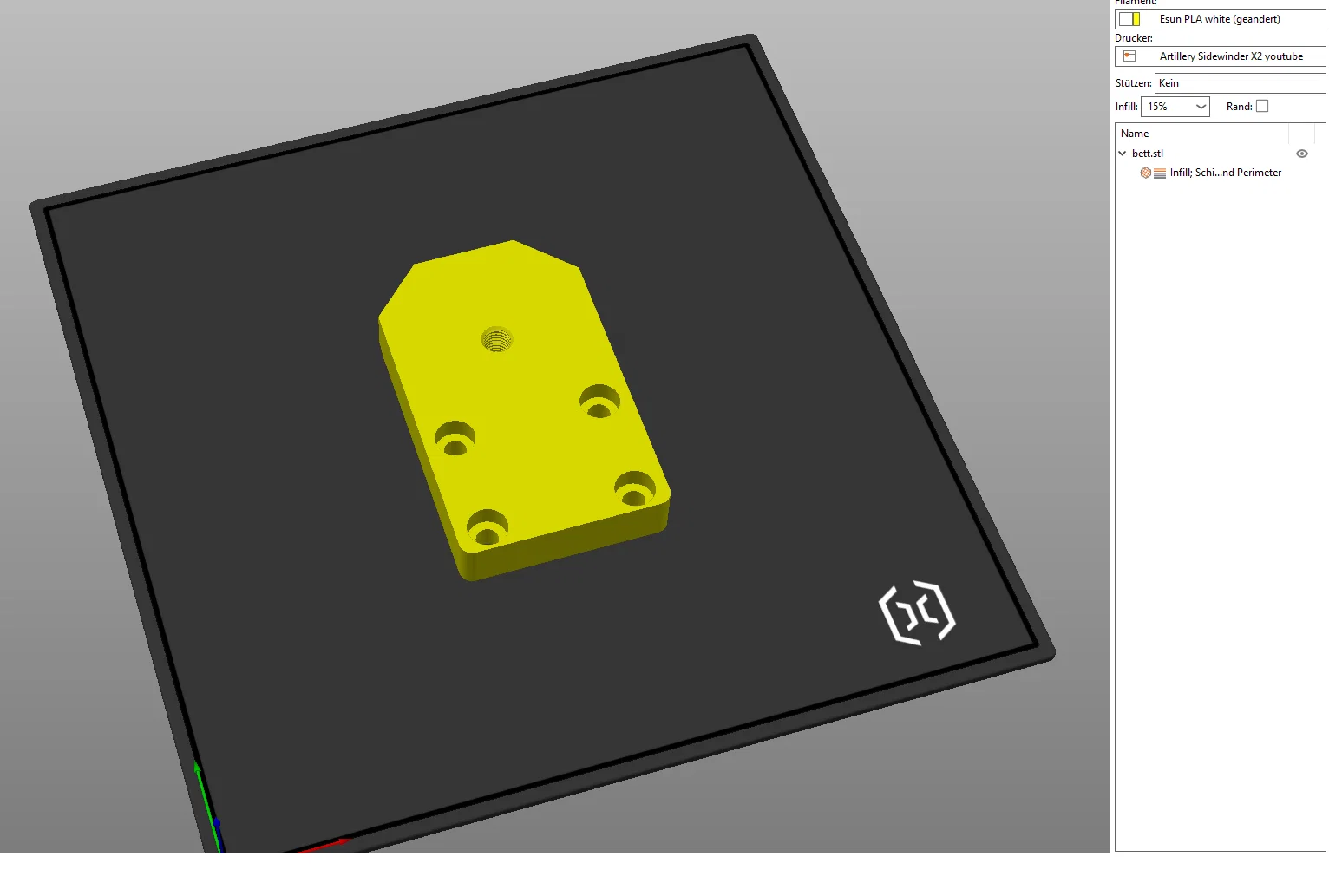

1x bed (infill 15%)

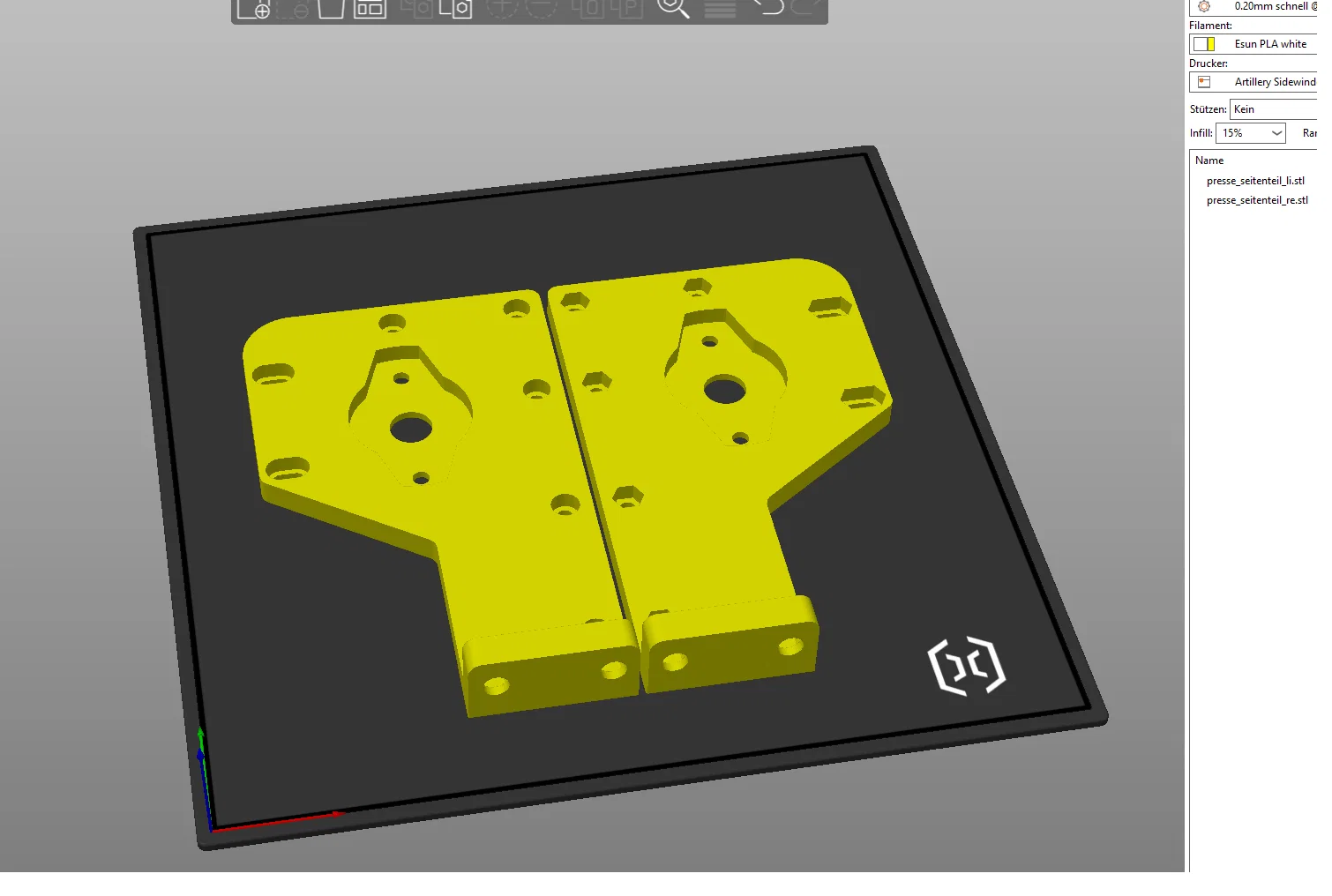

1x side section Li (infill 15%)

1x side part RE (infill 15%)

Gear rack (infill 25%)

Gear wheel (infill 25%)

Turntable (tùy chọn)

Frame (infill 10%)

1x RO1

2x RO2

1x axle (infill 20%)

1x ring lever (infill 20%)

2x feather key

1x disc lever

4x shim disc 6x12x1

2x shim disc 15x21x1

++++++++++++++++++++++++++++++++++++++

Nếu tay đòn được làm bằng thép thì cần 2x cover balls.
