Vỏ trước thay thế cho Fritz!Fon C4

Chiếc điện thoại DECT của tôi, một chiếc Fritz!Fon C4 từ công ty AVM ở Berlin, đã bị nứt vỏ trước ở nhiều chỗ. Trong quá trình sử dụng, loa ngoài cũng bị hỏng và bạn chỉ có thể gọi bằng loa ngoài ở mặt sau. Nguyên nhân là do mất tiếp xúc giữa loa (hai chân tiếp xúc lò xo) và bảng mạch. Điều này khá phiền phức trong sử dụng hàng ngày.

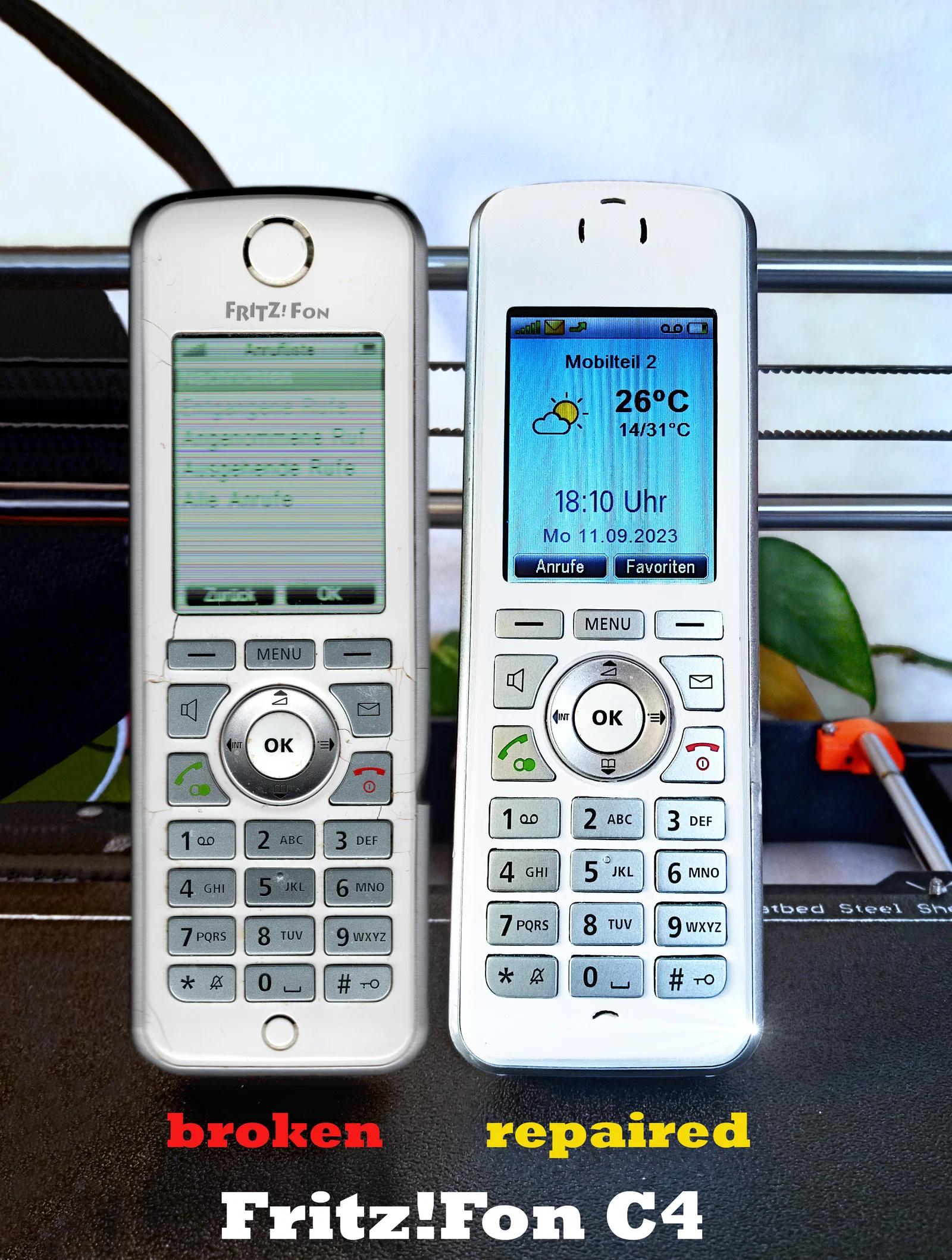

Lưu ý: Màn hình vẫn hoạt động hoàn hảo ngay cả khi vỏ bị nứt. Vệt nhiễu trên ảnh bìa chỉ là do góc chụp, đừng lo lắng.

Tôi đã thử dán khung bằng keo siêu dính nhưng không hiệu quả. Tôi tìm thấy nhiều báo cáo trên các diễn đàn về vấn đề tương tự, khiến điện thoại gần như vô dụng.

Động lực của tôi là gì?

Tôi thích sửa chữa đồ đạc để mang lại niềm vui cho người khác và tiết kiệm tài nguyên cho hành tinh. Tuổi thọ sản phẩm nên được kéo dài, nhưng các nhà sản xuất thường gây khó khăn cho việc sửa chữa. Nếu thiết bị được chế tạo chắc chắn, nó có thể hoạt động 20 năm hoặc hơn. Tôi đã lấy cảm hứng từ một mô hình 3D cho Fritz!Fon C5 và quyết định thổi luồng sinh khí mới vào chiếc C4 của mình.

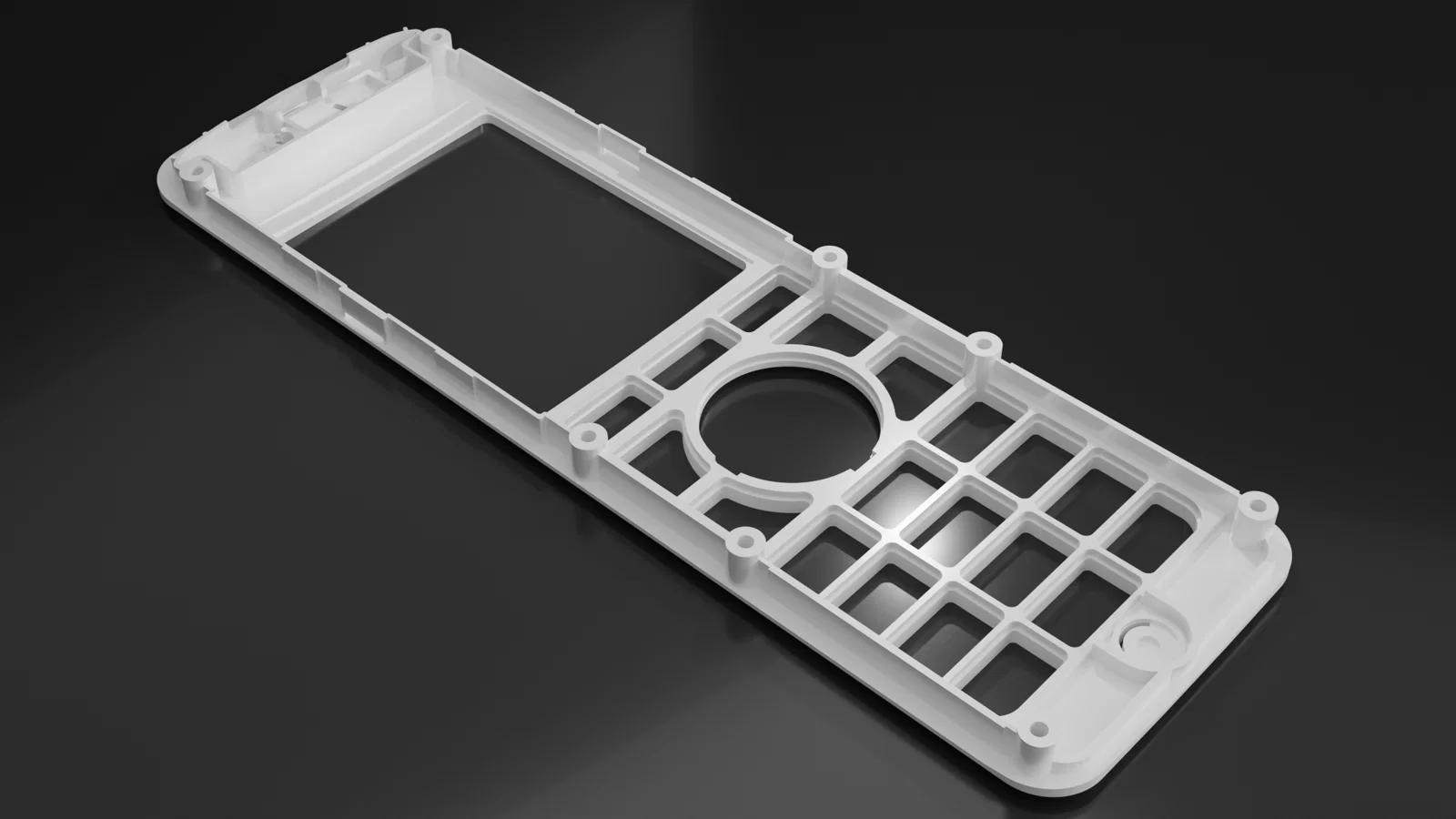

Tôi đã thiết kế lại vỏ trước cho C4 bằng FreeCAD và in bằng sợi nhựa ASA màu trắng. Nó vừa vặn gần như hoàn hảo.

Cải tiến so với vỏ gốc:

• Độ dày vật liệu ở khu vực bàn phím được thiết kế chắc chắn hơn, giảm nguy cơ gãy do mỏi vật liệu.

Làm thế nào để biến một thứ hỏng hóc thành điện thoại như mới?

Nếu bạn có máy in 3D hoặc biết ai đó có, hãy tải xuống mô hình này. Bạn chỉ cần in một chi tiết duy nhất và không cần cấu trúc hỗ trợ (support).

Chi phí in ấn là bao nhiêu?

Tổng chi phí khoảng 0,23 đến 0,31 Euro, rẻ hơn nhiều so với việc mua mới một chiếc Fritz!Fon C6 (khoảng 72 Euro).

Hướng dẫn in ấn

Sợi nhựa nào phù hợp?

Tôi khuyên dùng ABS hoặc ASA vì cần sự linh hoạt. Tôi đã dùng Polymaker PolyLite ASA màu trắng. Luôn đảm bảo thông gió tốt khi in ABS/ASA.

Ghi chú về máy in

Một buồng in kín (closed chamber) là lợi thế. Tôi in trên K1 Max. Nếu không có máy kín, bạn vẫn có thể thử vì vật thể nhỏ và thấp.

Bàn in: Bề mặt PEI rất phù hợp.

Thiết lập in (Orca Slicer)

• Đường kính đầu phun: 0.4 mm
• Độ dày lớp in: 0.20 mm
• Vỏ (Perimeter): 2
• Độ đặc (Infill): 100%
• Hỗ trợ (Support): Không
• Nhiệt độ đầu phun: 260 °C
• Nhiệt độ bàn in: 105 °C

Xử lý sau in

Sau khi in, bạn cần chà nhám độ cong ở mặt trước dọc theo hai cạnh dài bằng giấy nhám 100 grit để vừa với bàn phím.

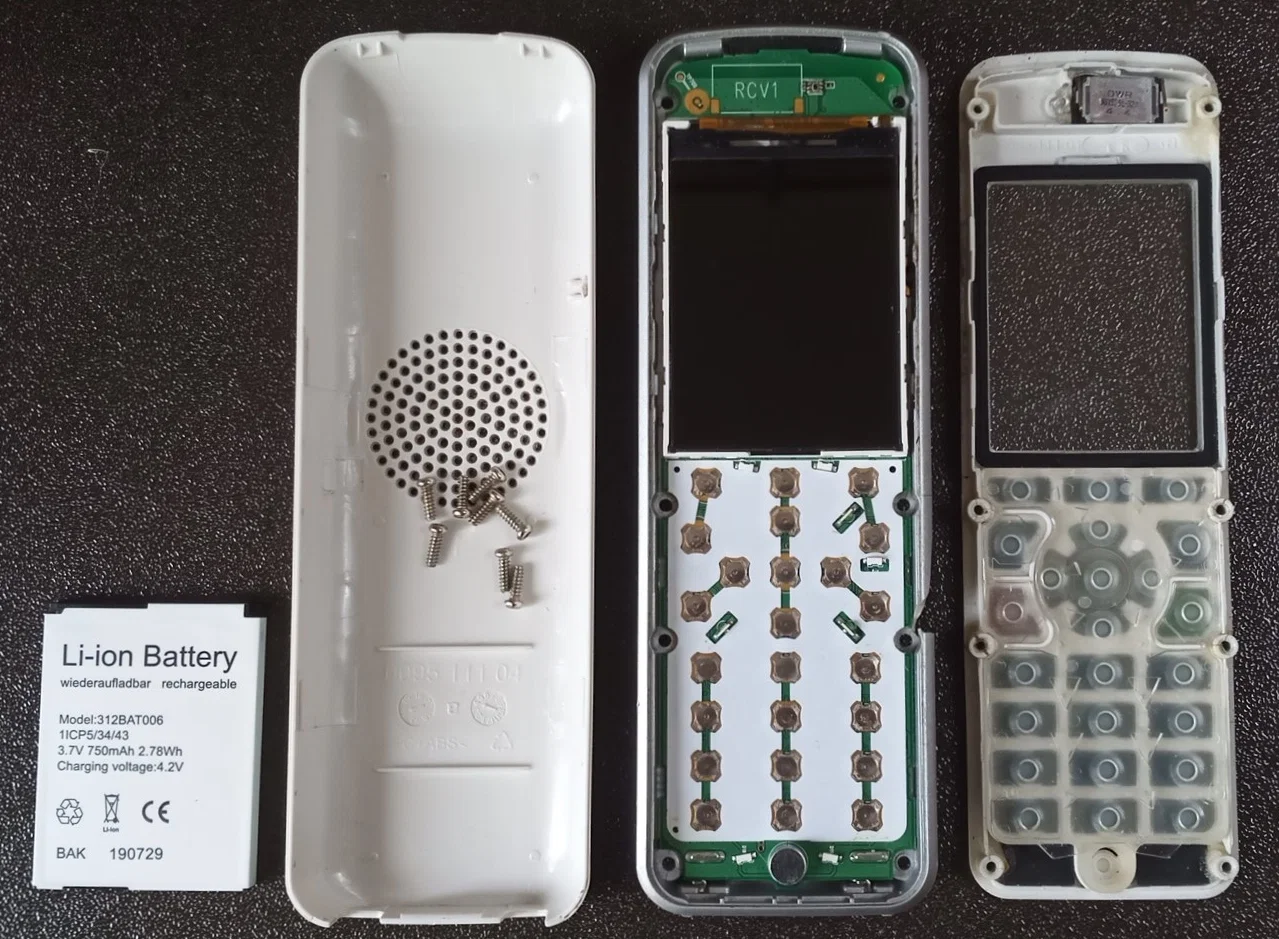

Tháo vỏ cũ

Bạn cần giữ lại các thành phần: đèn LED, loa, gioăng loa, màn hình, bàn phím, tấm khuếch tán ánh sáng và các miếng chặn sáng.

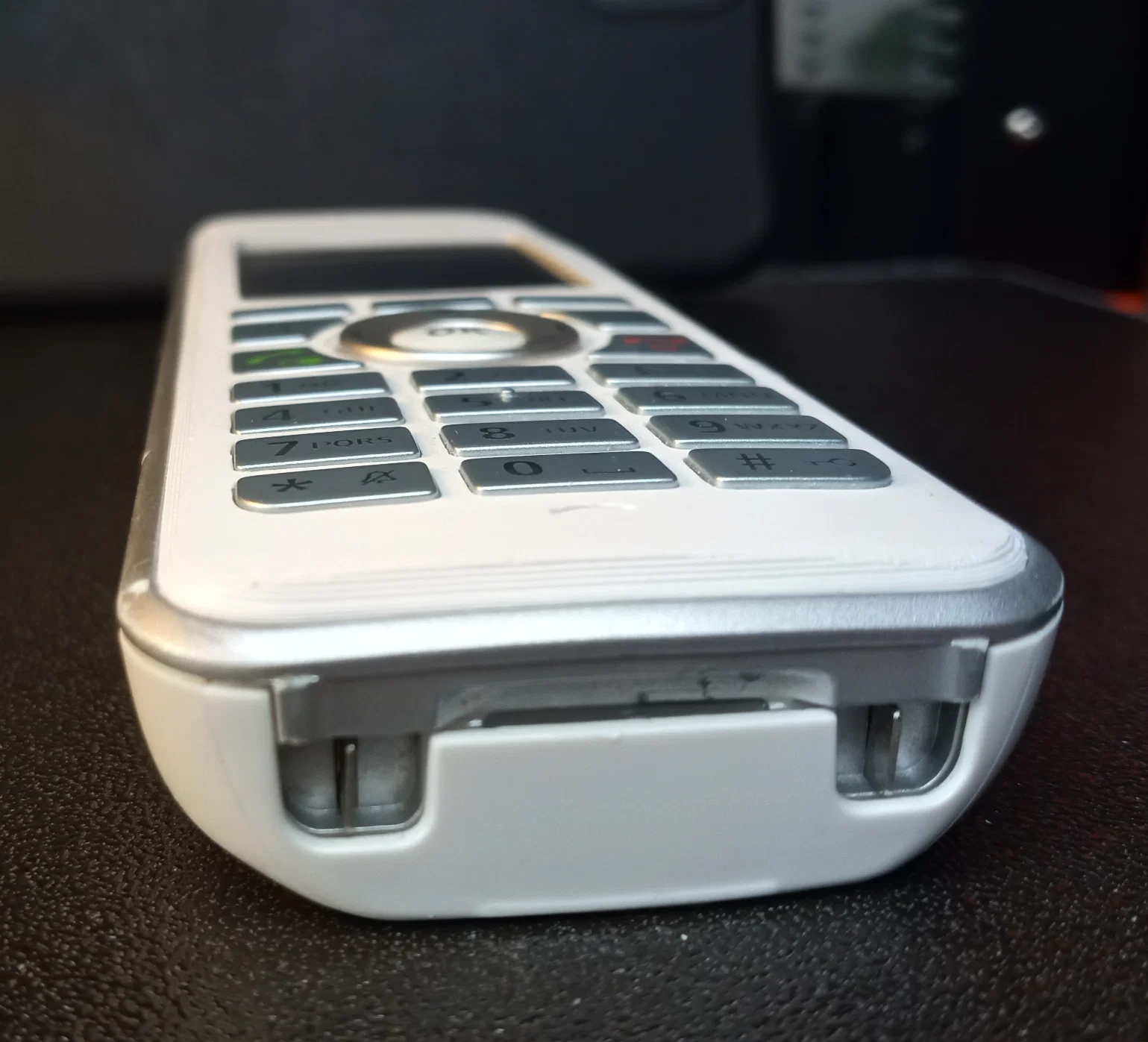

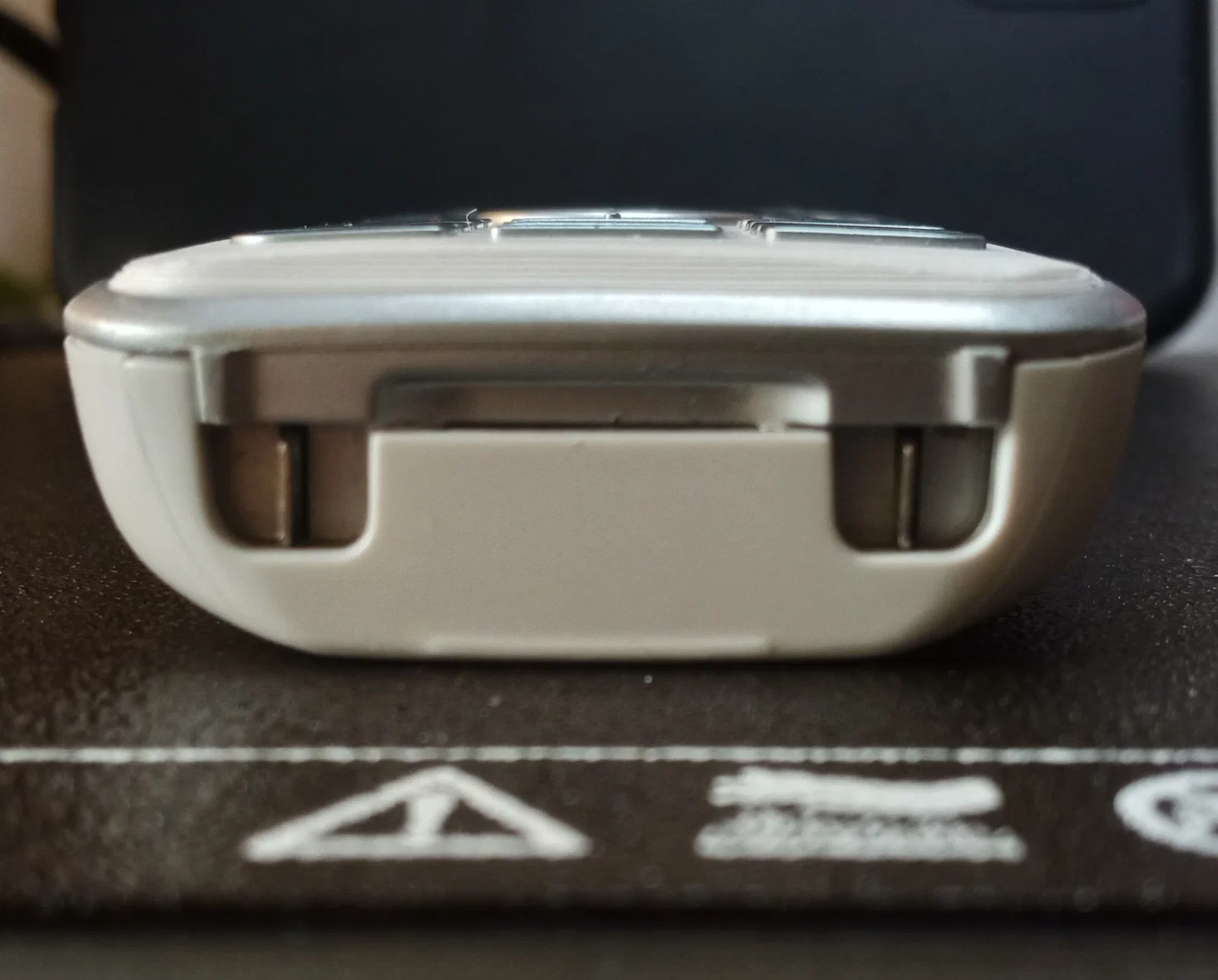

Lắp ráp vỏ in

Có thể cần tinh chỉnh bằng giũa nhỏ để các phím không bị kẹt. Sau đó lắp ráp các linh kiện theo thứ tự ngược lại, đảm bảo làm sạch màn hình trước khi đóng vỏ.

Nếu điện thoại hoạt động tốt, chúc mừng bạn! Bạn đã thành công.
