Giá đỡ Potentiometer Mount

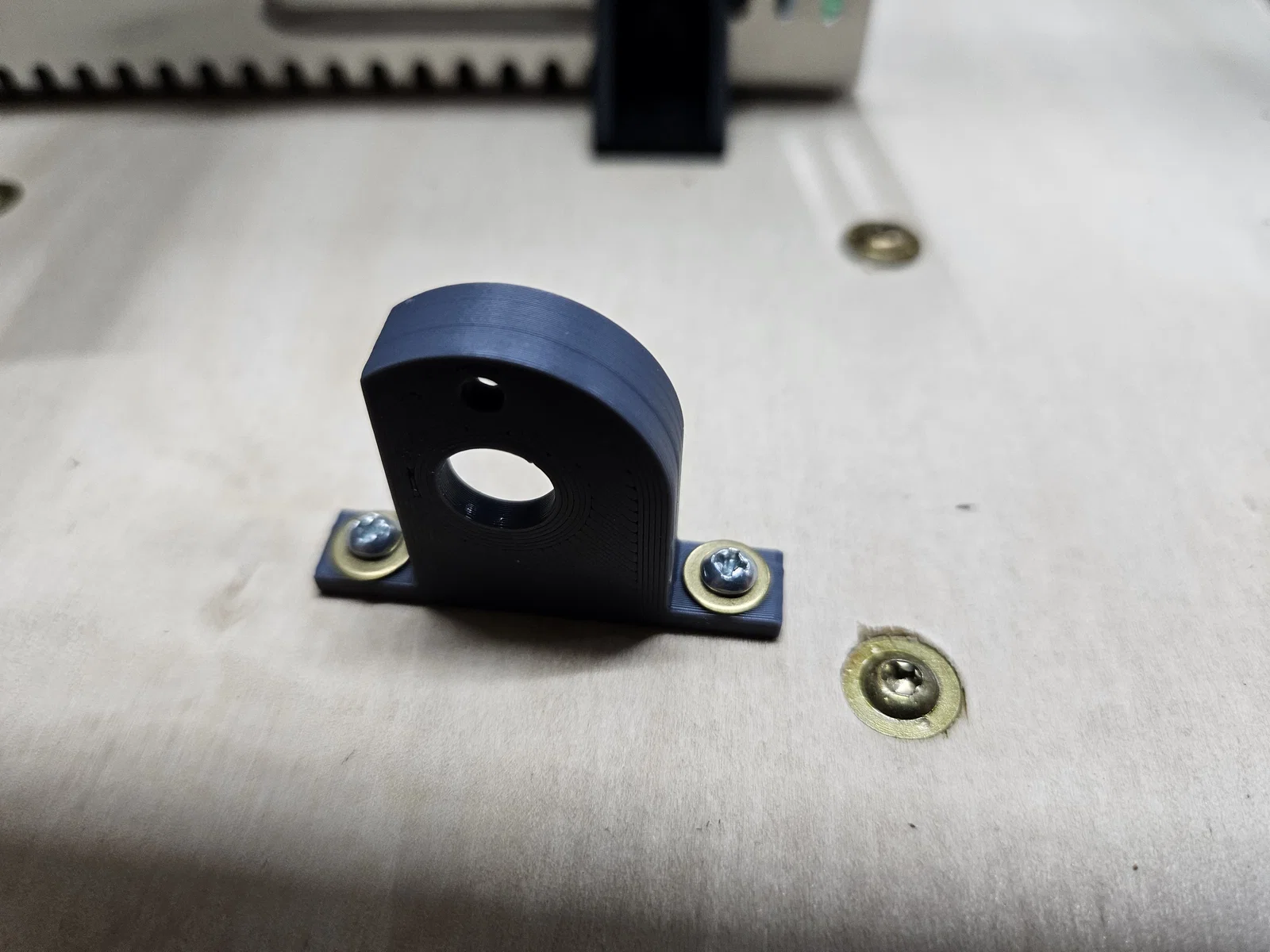

Mẫu Potentiometer Mount giúp bắt chặt một potentiometer cụ thể bằng 2 con vít. Thiết kế giữ potentiometer nằm ngang để chừa chỗ cho chân (leads), và nên lật model lại để in không cần support.
Mô tả

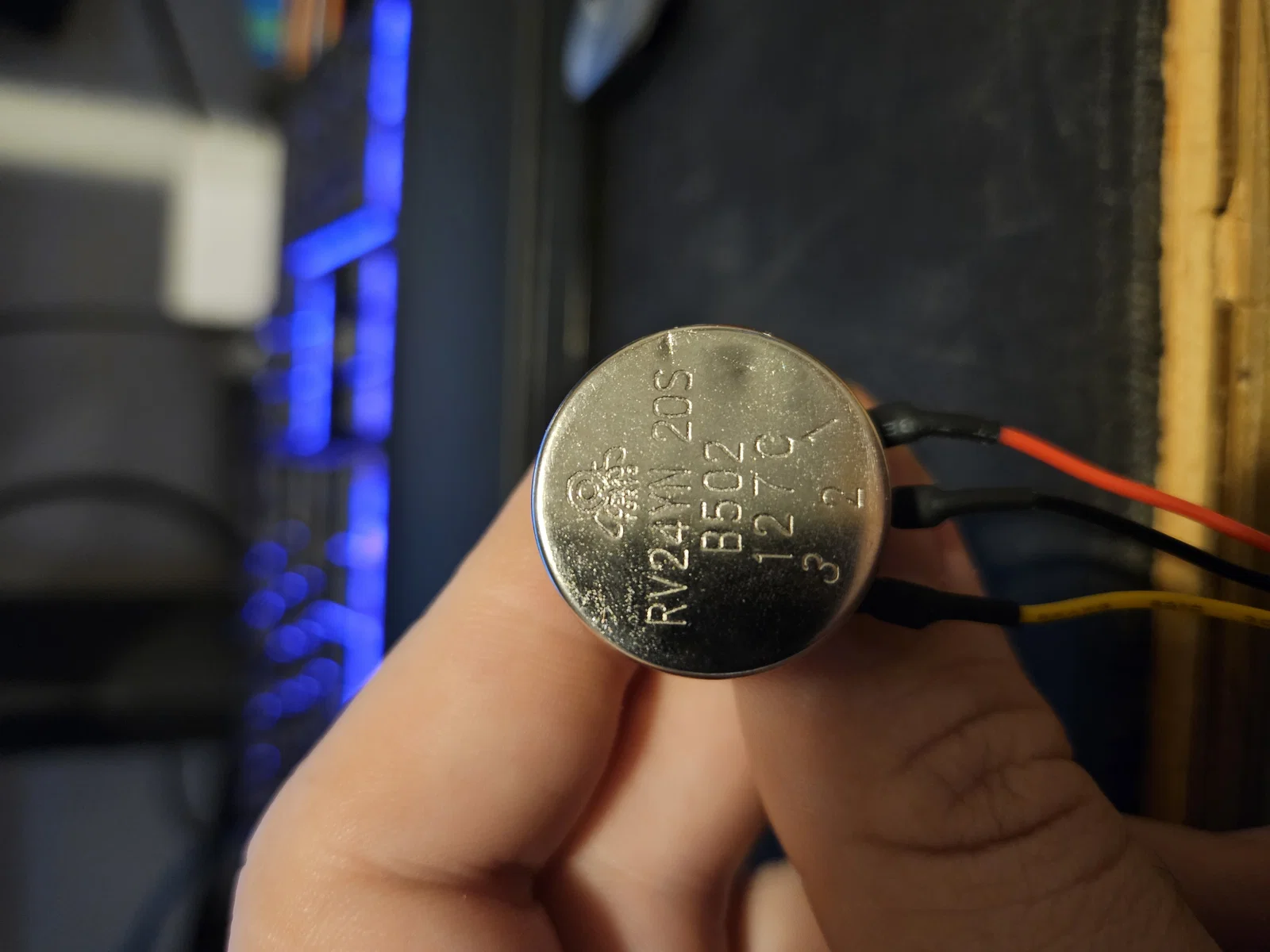

Mình cần gắn cố định (mount) cái potentiometer đi kèm với bộ nguồn cho chắc chắn. Mặt sau của potentiometer có ghi “Cosmos Tokyo RV24YN 20S B502 127C 3 2 1”.
Nó đi kèm với cái Genmitsu air cooled 300W spindle này: https://www.amazon.com/dp/B0819C92D2

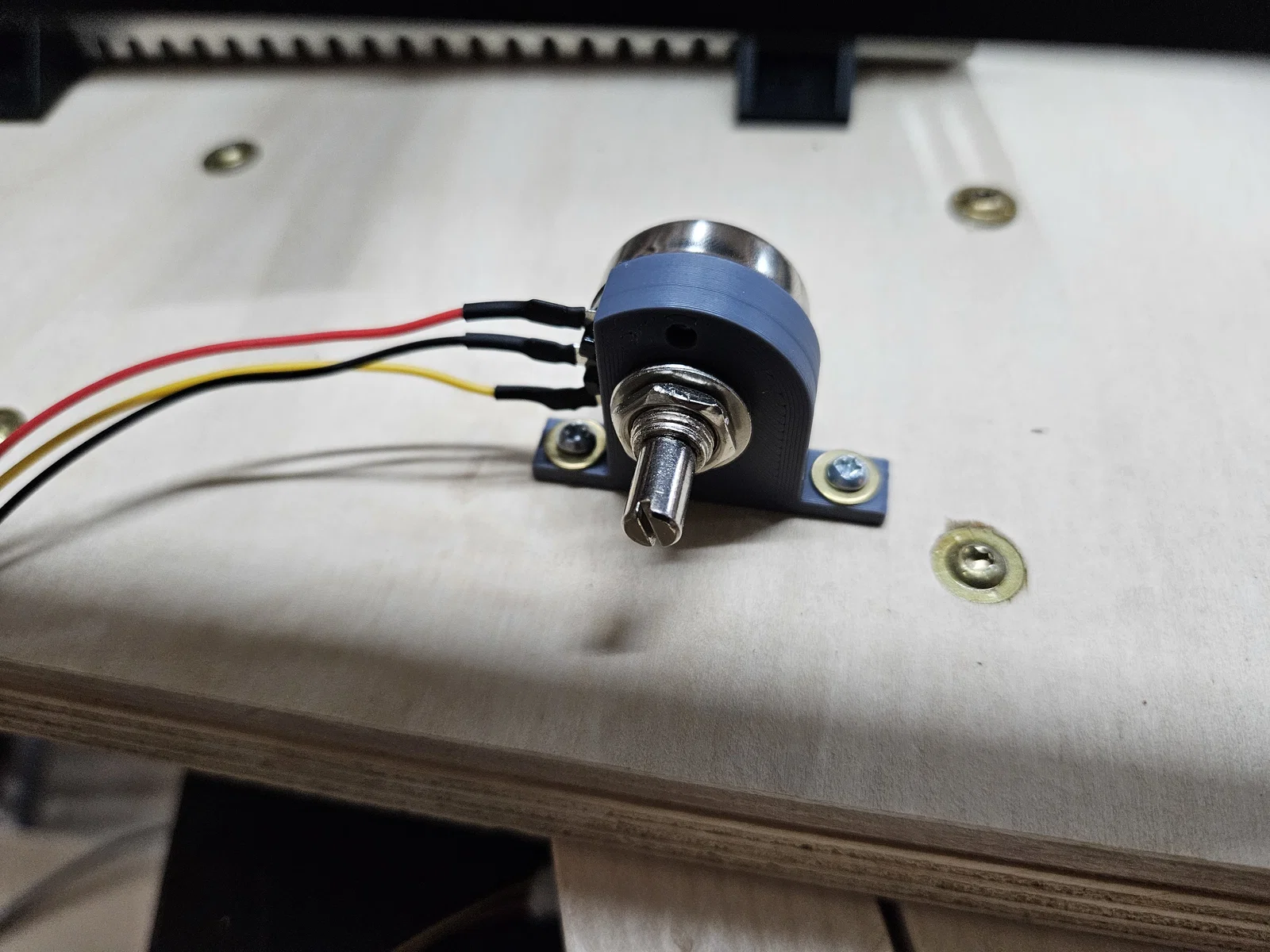

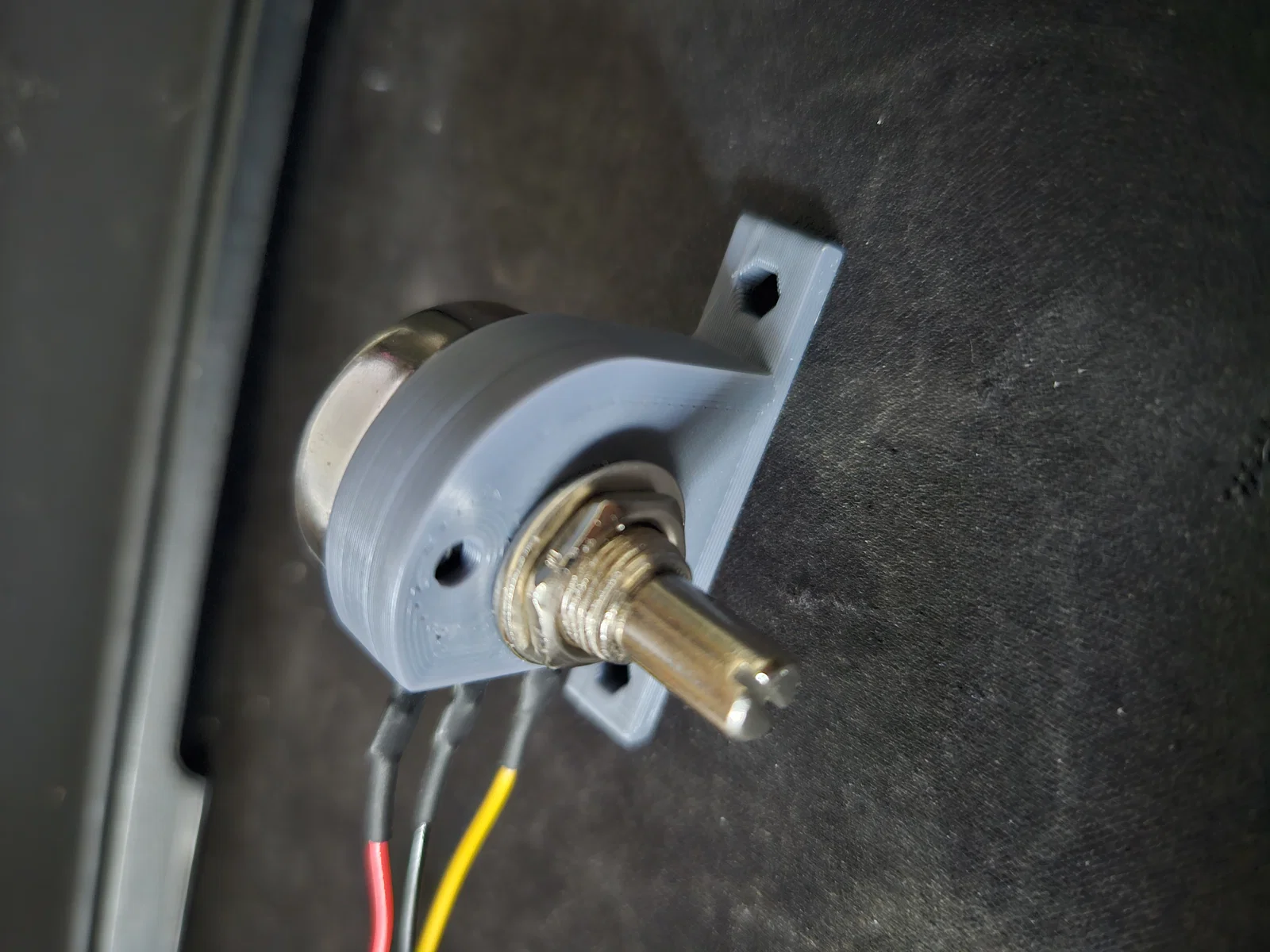

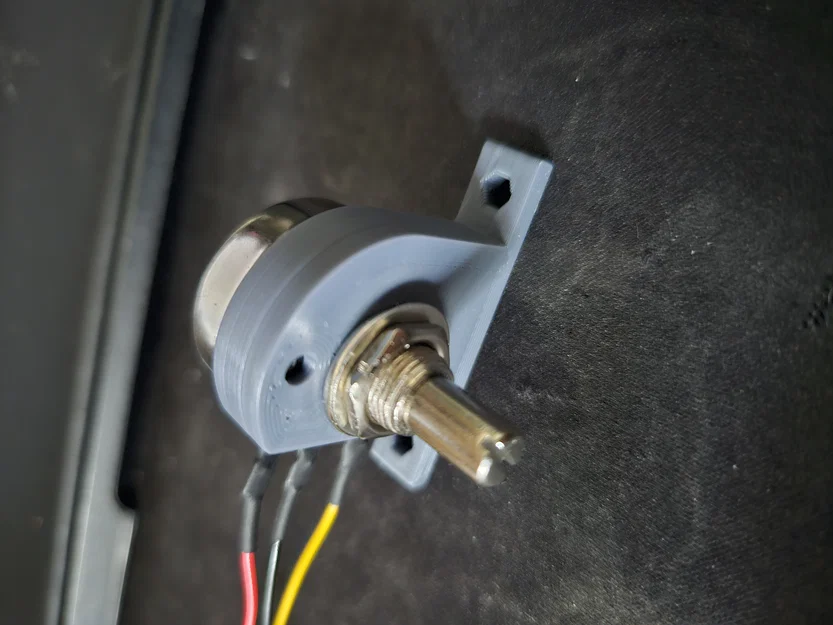

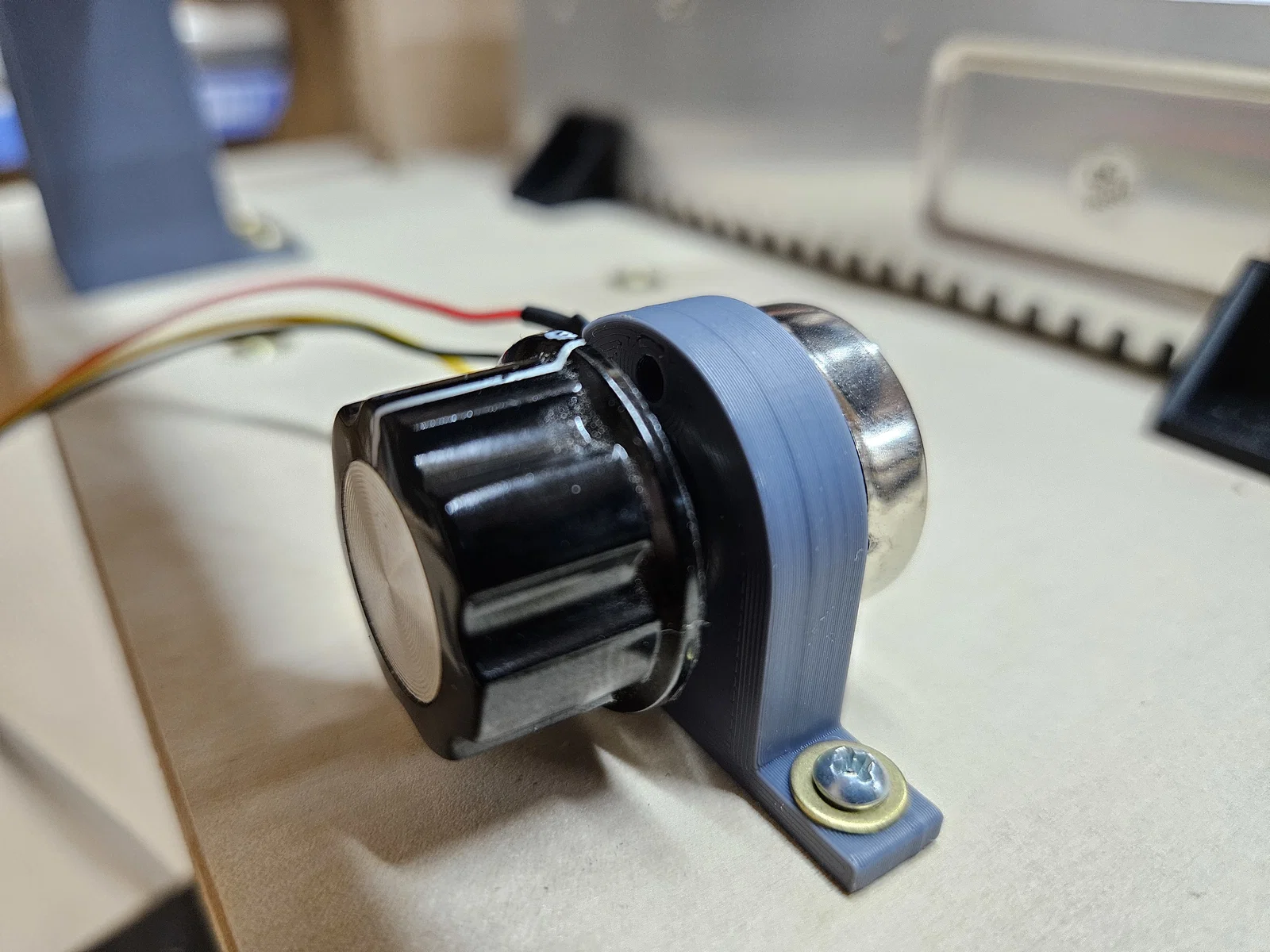

Thiết kế này giữ potentiometer theo kiểu “nằm ngang”, để phần chân (leads) có khoảng trống đi vào. Do có một cái chốt nhựa nhỏ, model không thể đơn giản mirror để gắn theo hướng mà chân đi ngược lại. Model đang bị úp ngược, và nên lật lại để in không cần support.
Nếu cần thông tin để kiểm tra xem có phù hợp cho mục đích khác không: thân potentiometer đường kính 25mm, phần ren quanh núm vặn khoảng 8.7 mm đường kính, có 3 vết lõm nhỏ trên phần nhựa đen của thân (rộng 2 mm, cách nhau 120 độ), và có một chốt nhỏ đường kính khoảng 2.5 mm ở bên trái núm vặn.
