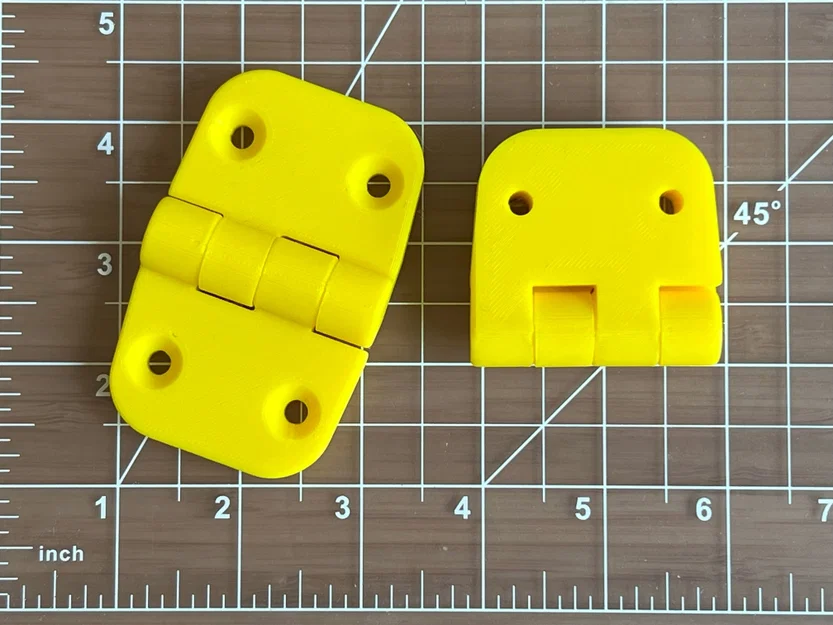

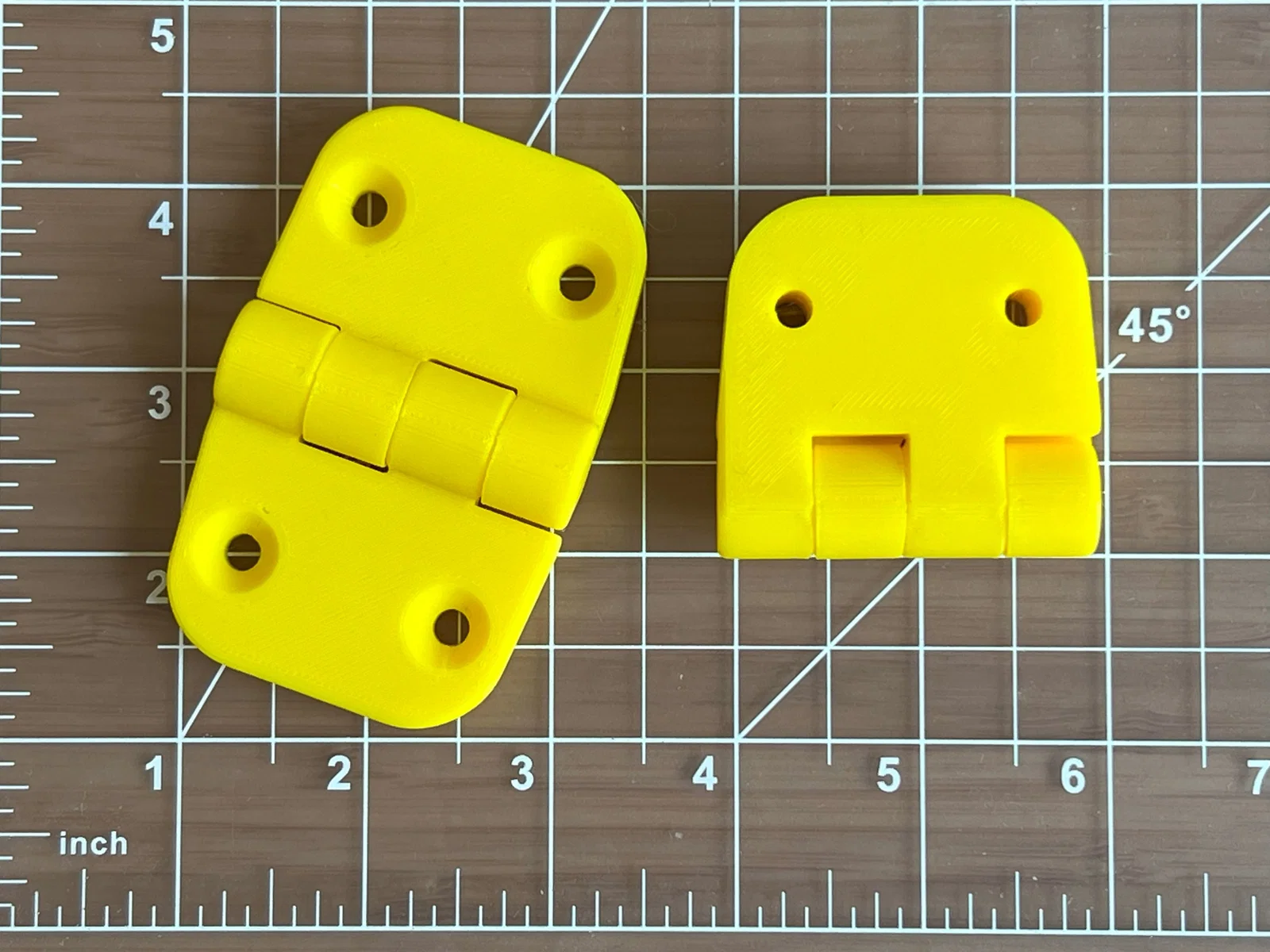

Bản lề print-in-place lớn 2"x1.6" đơn giản (không cần support)

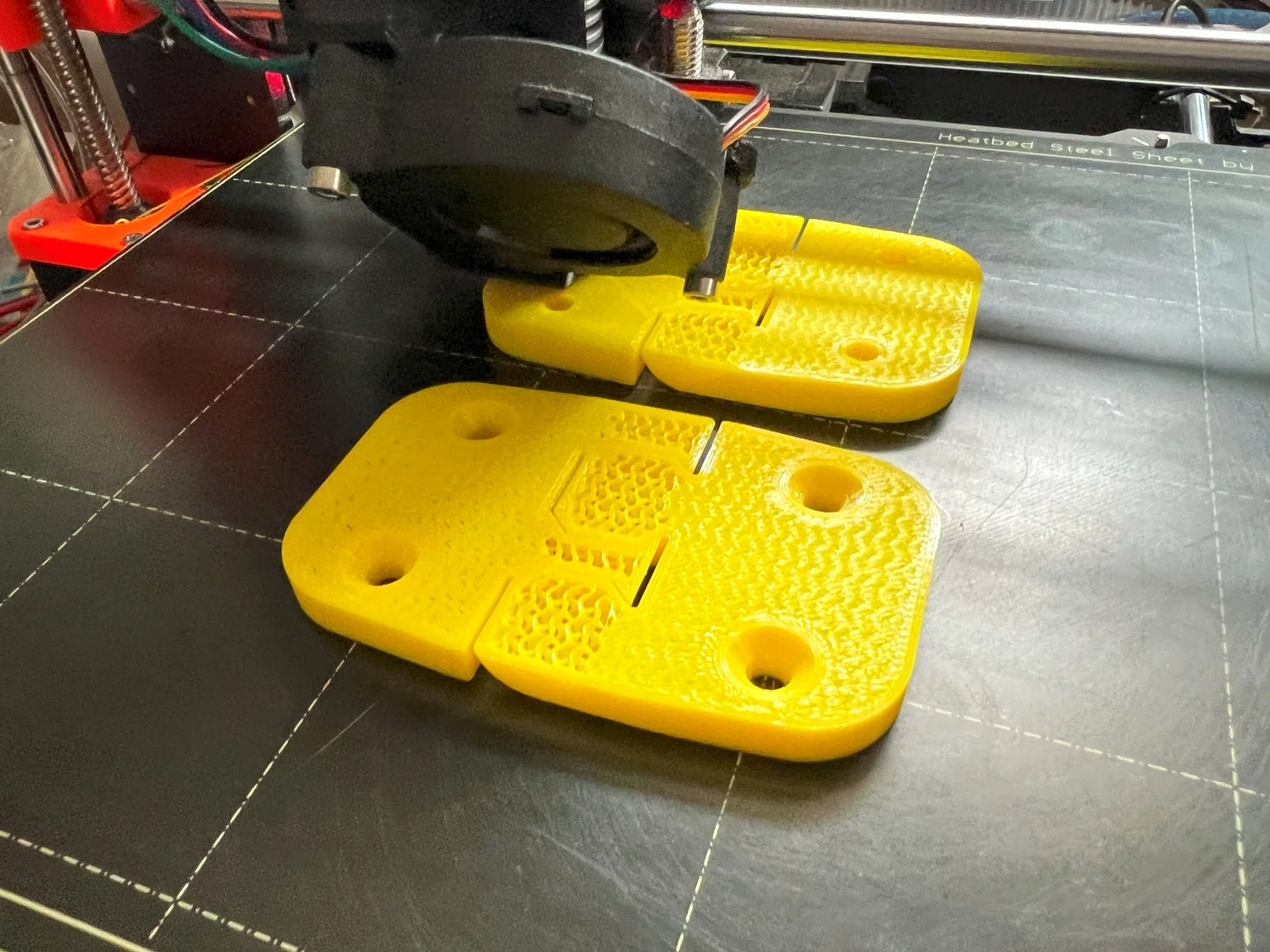

Mỗi bản lề gồm 2 phần trong cùng một file STL và in xong là dùng được ngay khi vừa lấy khỏi bàn in. KHÔNG DÙNG SUPPORTS vì không cần thiết và rất dễ làm bản lề bị kẹt, không hoạt động.

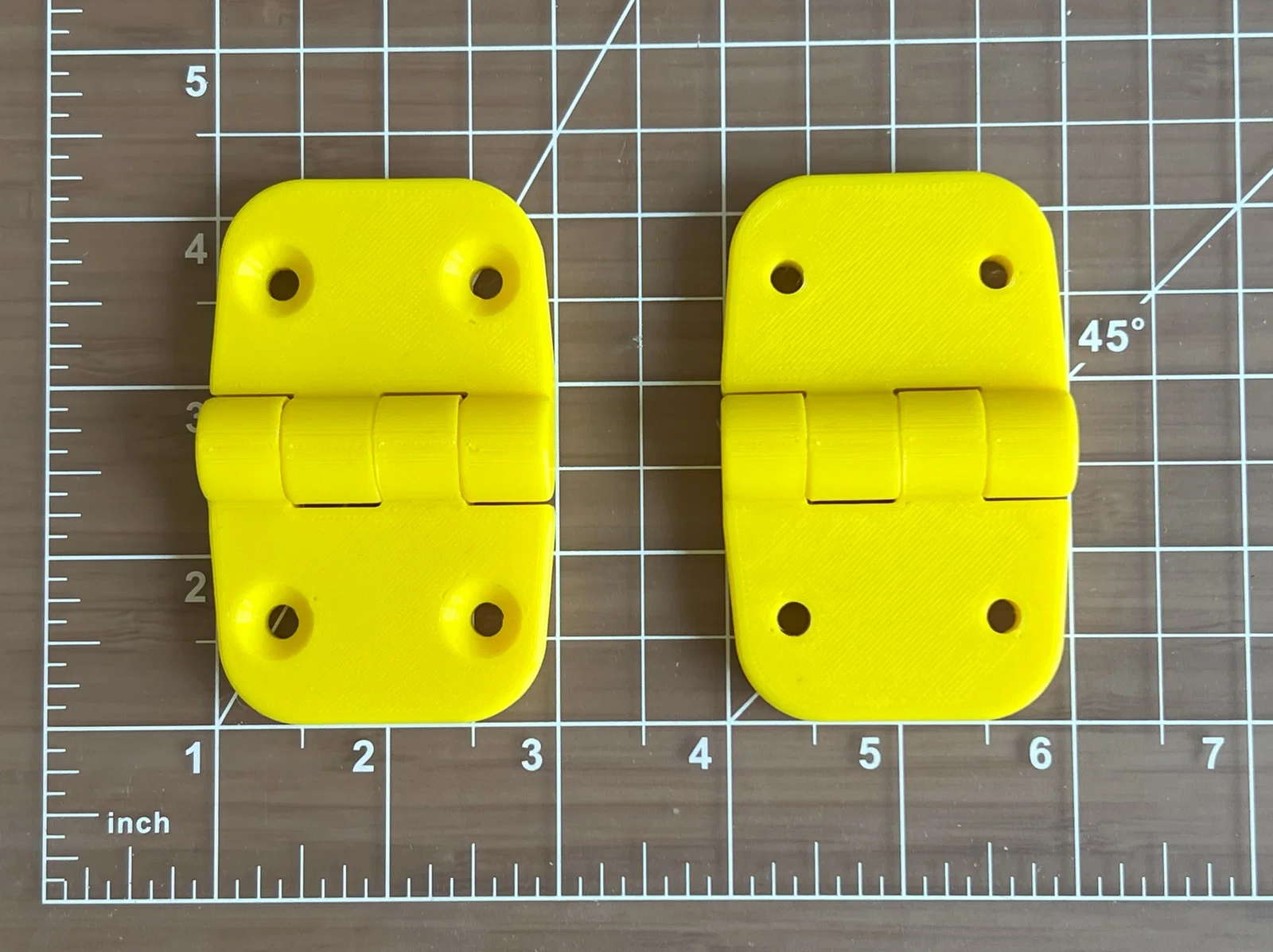

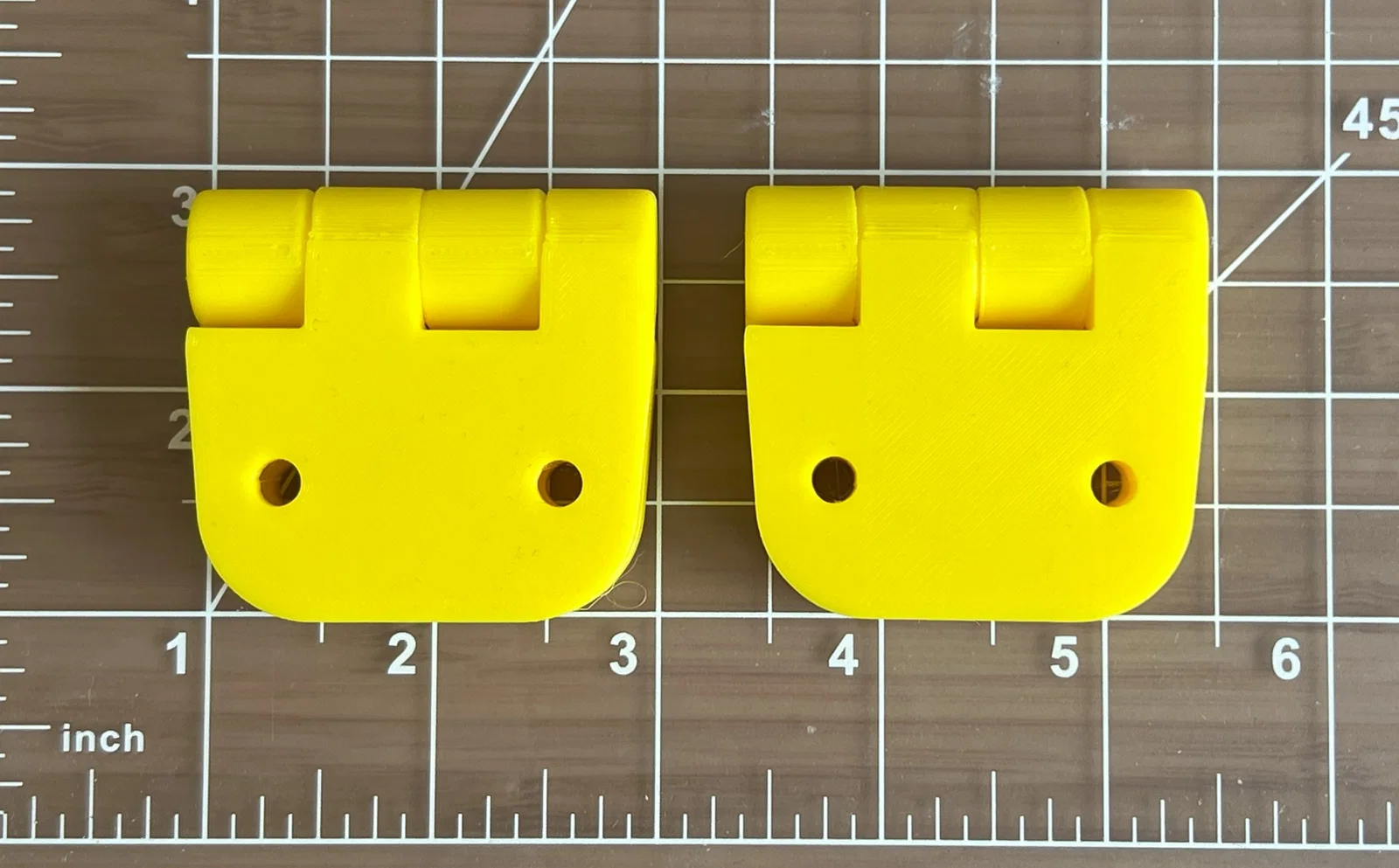

Bản lề có phiên bản có và không có lỗ countersunk.

Kích thước bản lề:

• 2" x 1.6" - 2 lỗ mỗi bên (đường kính 0.2" - dùng tối đa vít cỡ #10)

kích thước được tính là chiều dài bản lề x chiều dài của một cánh (leaf) tính từ tâm bản lề, nên bản 2"x1.6" khi nằm trên bàn in sẽ chiếm 2" x 3.2".

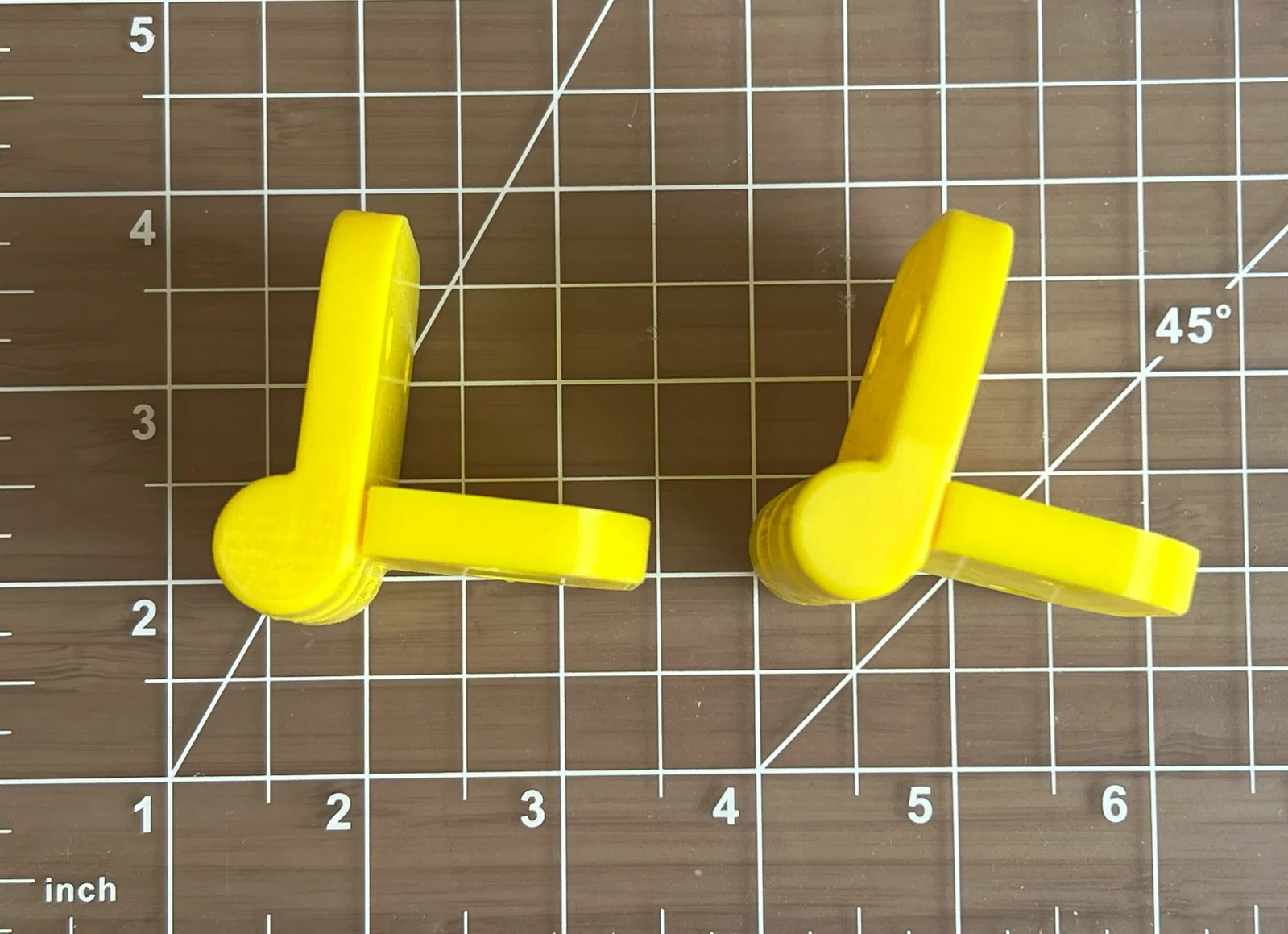

Dung sai để bản lề print-in-place hoạt động là 0.01". Bản lề có biên độ xoay 270 độ.

Nếu bạn cần các kích cỡ print-in-place hinge khác, xem bộ sưu tập của mình tại đây: EcoDad's Print-in-place Hinges Collection.

Khuyến nghị khi in

Để chắc hơn, mình khuyên dùng ít nhất 3 vertical walls và infill gyroid tối thiểu 20–25%.
