Bản lề Print-in-Place cỡ lớn 3"x1.25" đơn giản (không cần supports)
Dự án lớn thì cần bản lề lớn. Bản lề print-in-place này in liền khối trong một file STL, lấy ra khỏi bàn in là dùng được ngay, không cần lắp ráp và không cần supports.
Mô tả

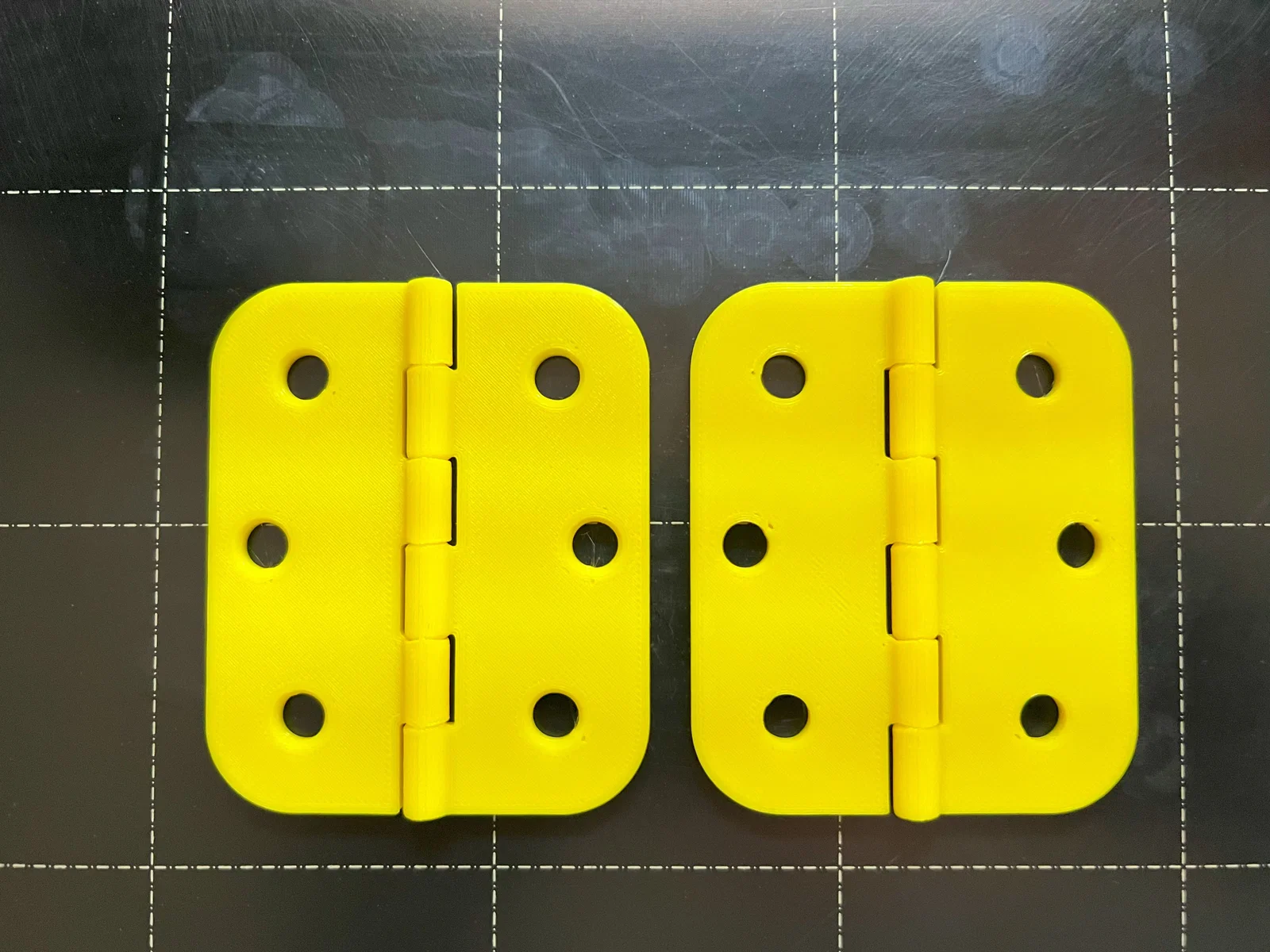

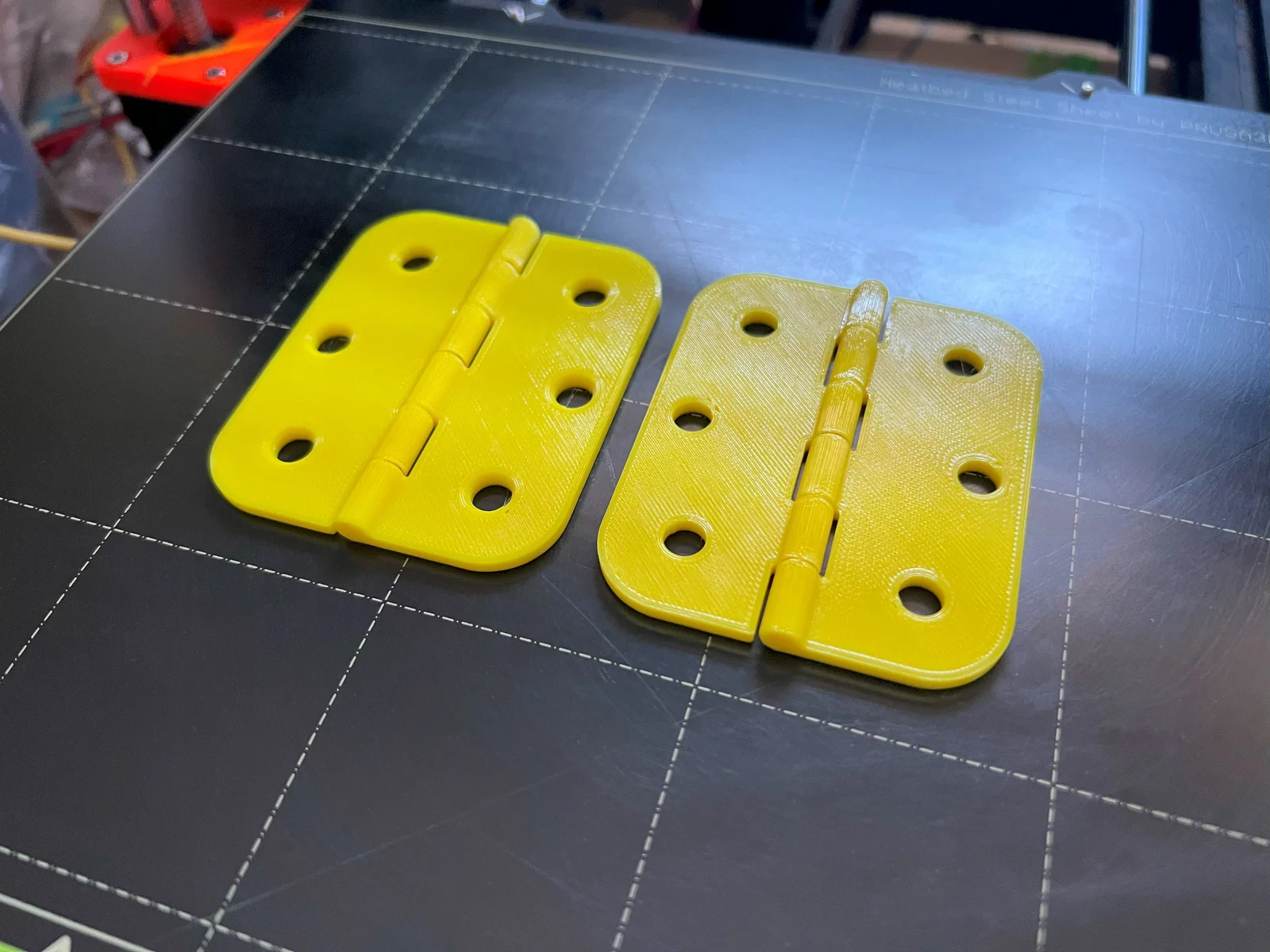

Mỗi bản lề được tạo từ hai phần nằm chung trong một file STL và lấy ra khỏi mặt bàn in là dùng được liền. KHÔNG DÙNG SUPPORTS vì không cần, mà còn dễ làm bản lề bị kẹt/không hoạt động.

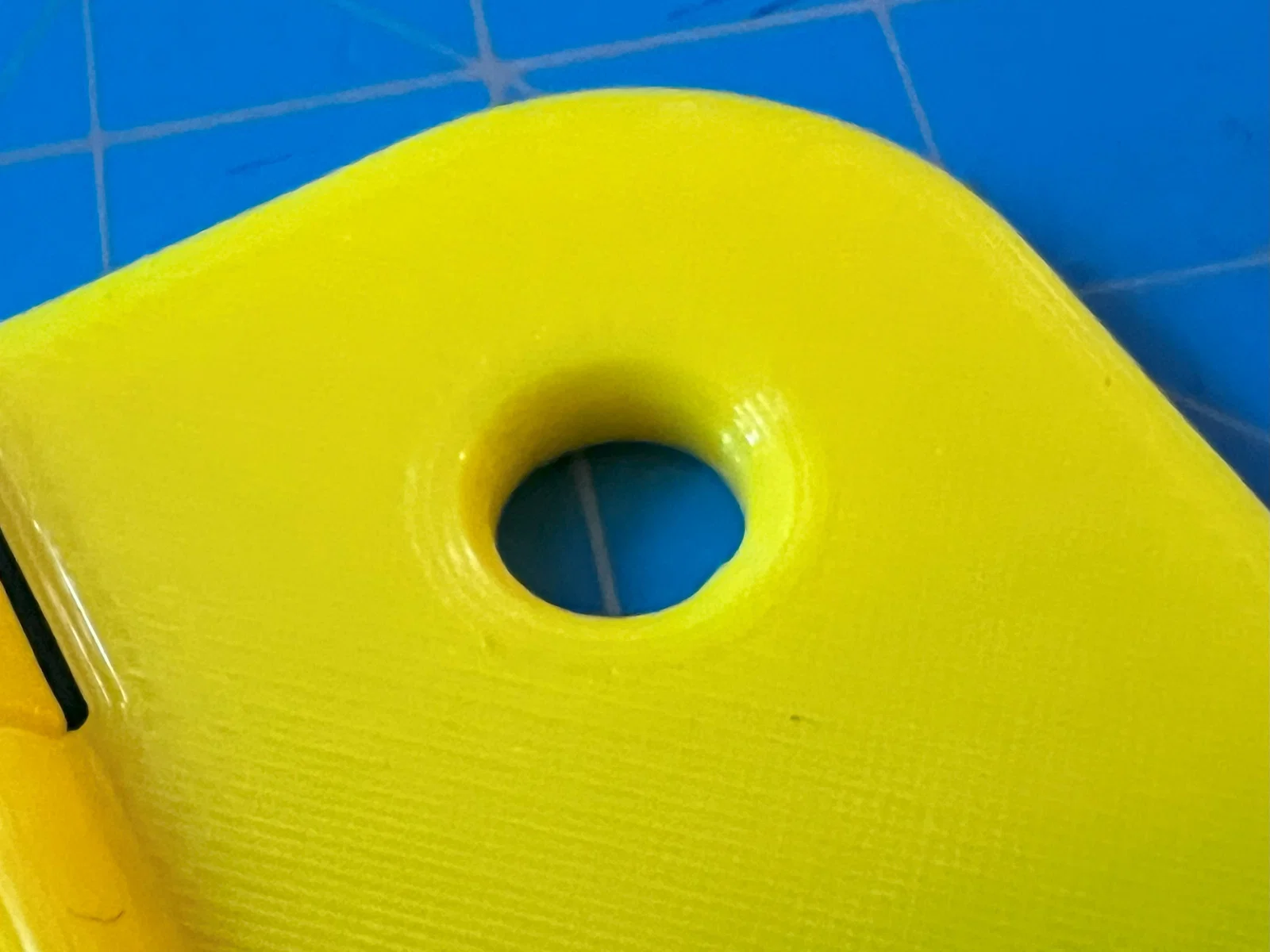

Bản lề có phiên bản có và không có lỗ vát (countersunk).
Kích thước bản lề:
- 3" x 1.25" - 3 lỗ mỗi bên (đường kính 0.265" - dùng được ốc tối đa 1/4")

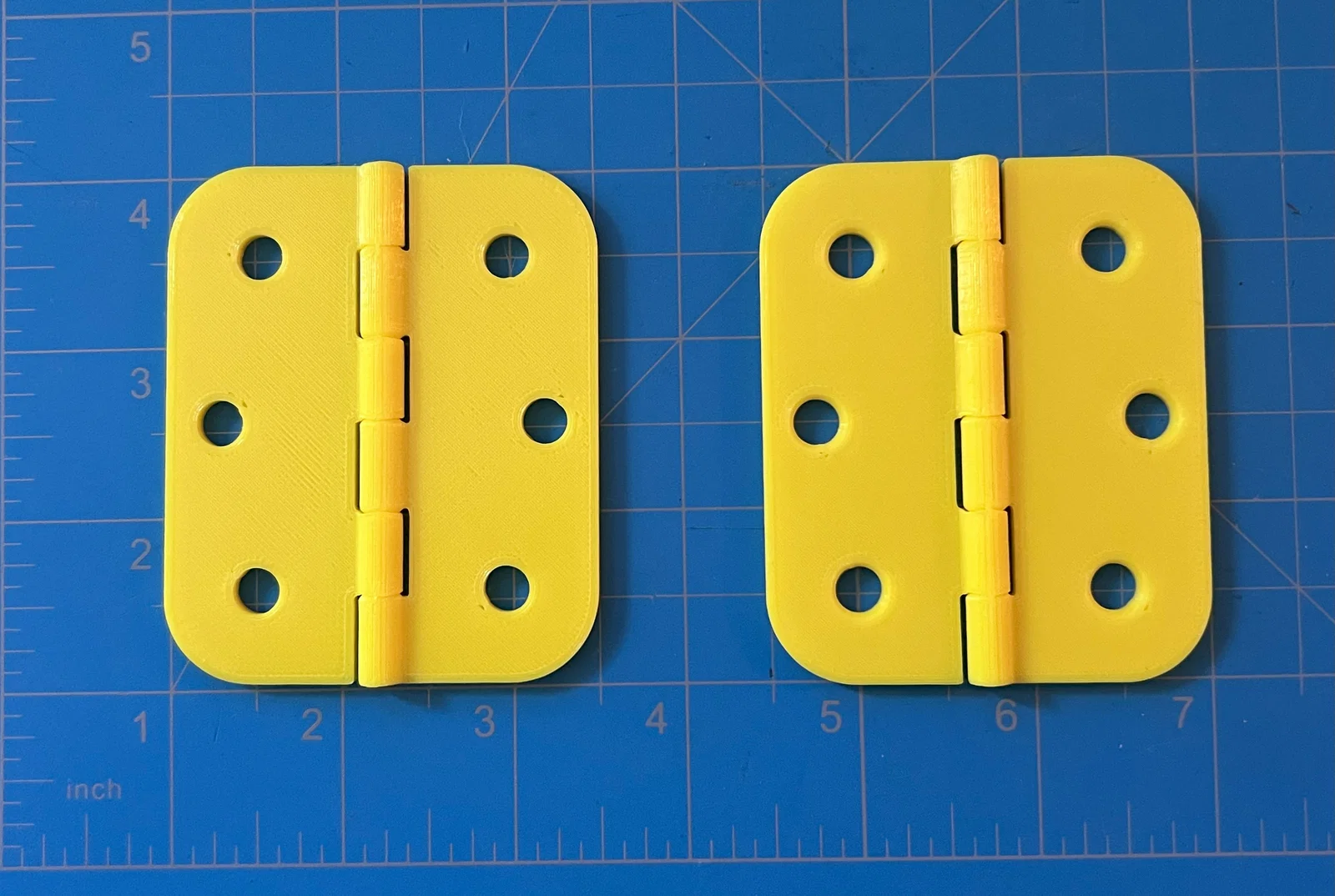

Kích thước bản lề được tính là chiều dài bản lề x chiều dài một “lá” tính từ tâm bản lề, nên loại 3"x1.25" khi đặt in trên bàn sẽ chiếm 3" x 2.5".

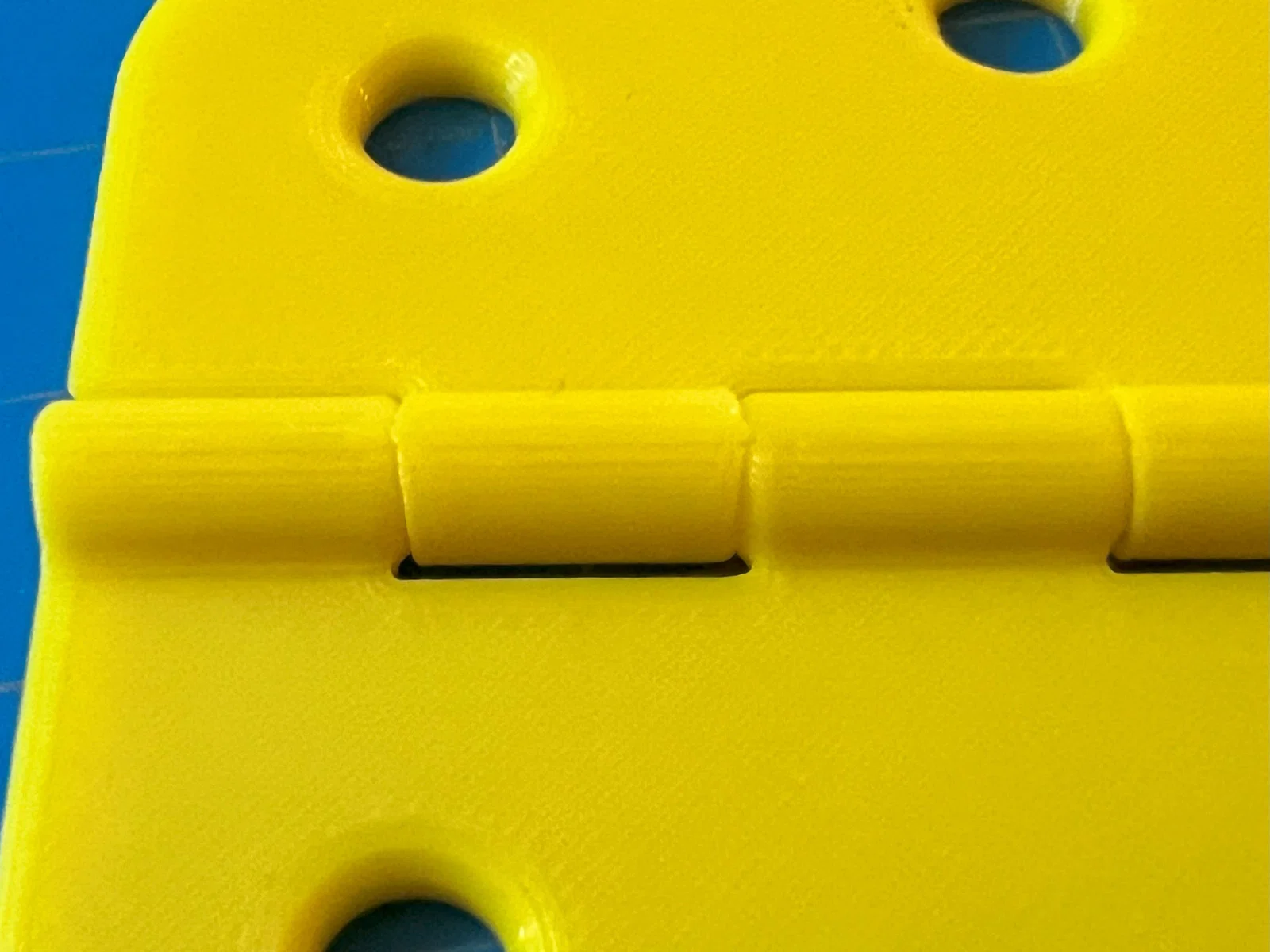

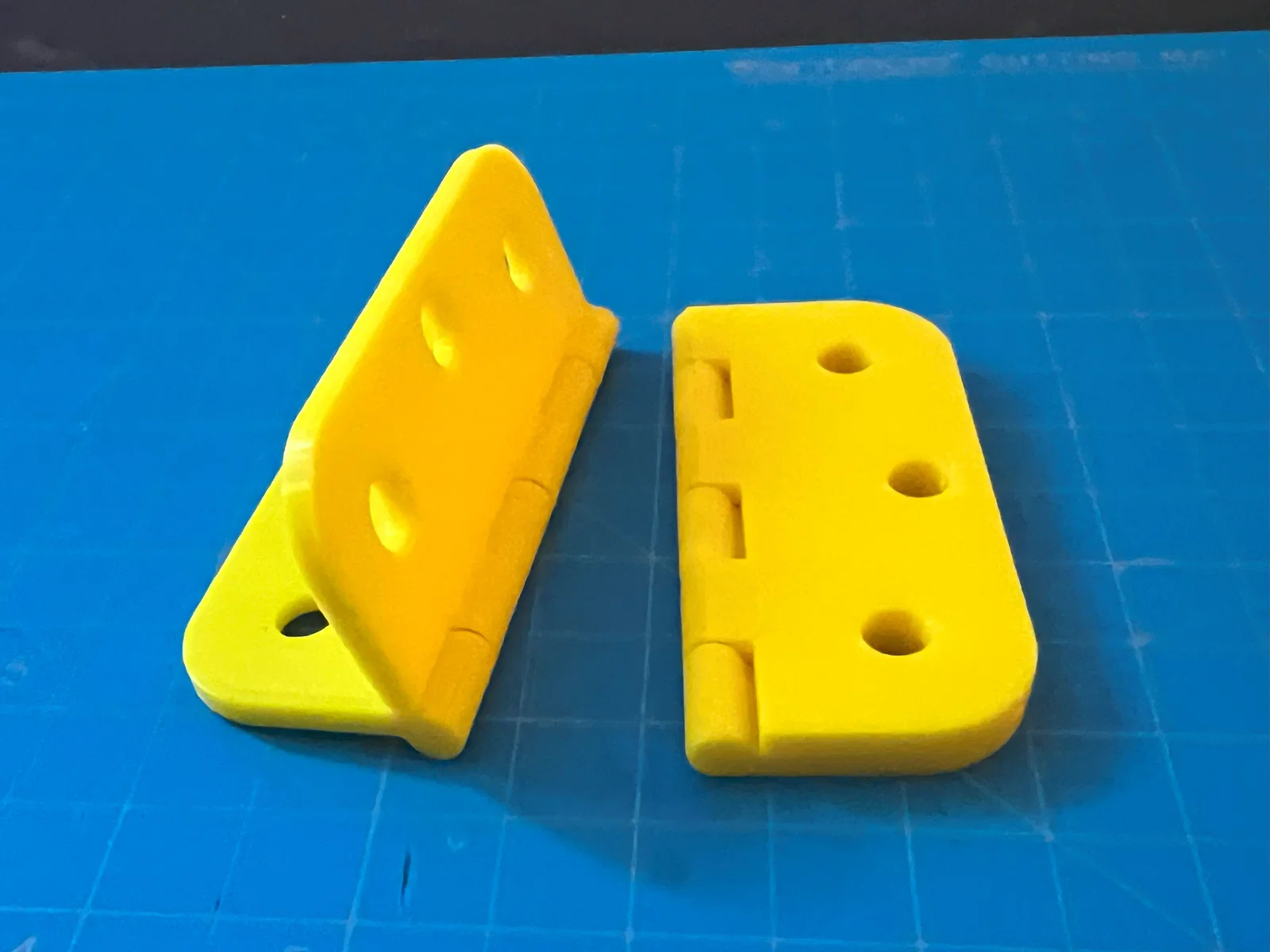

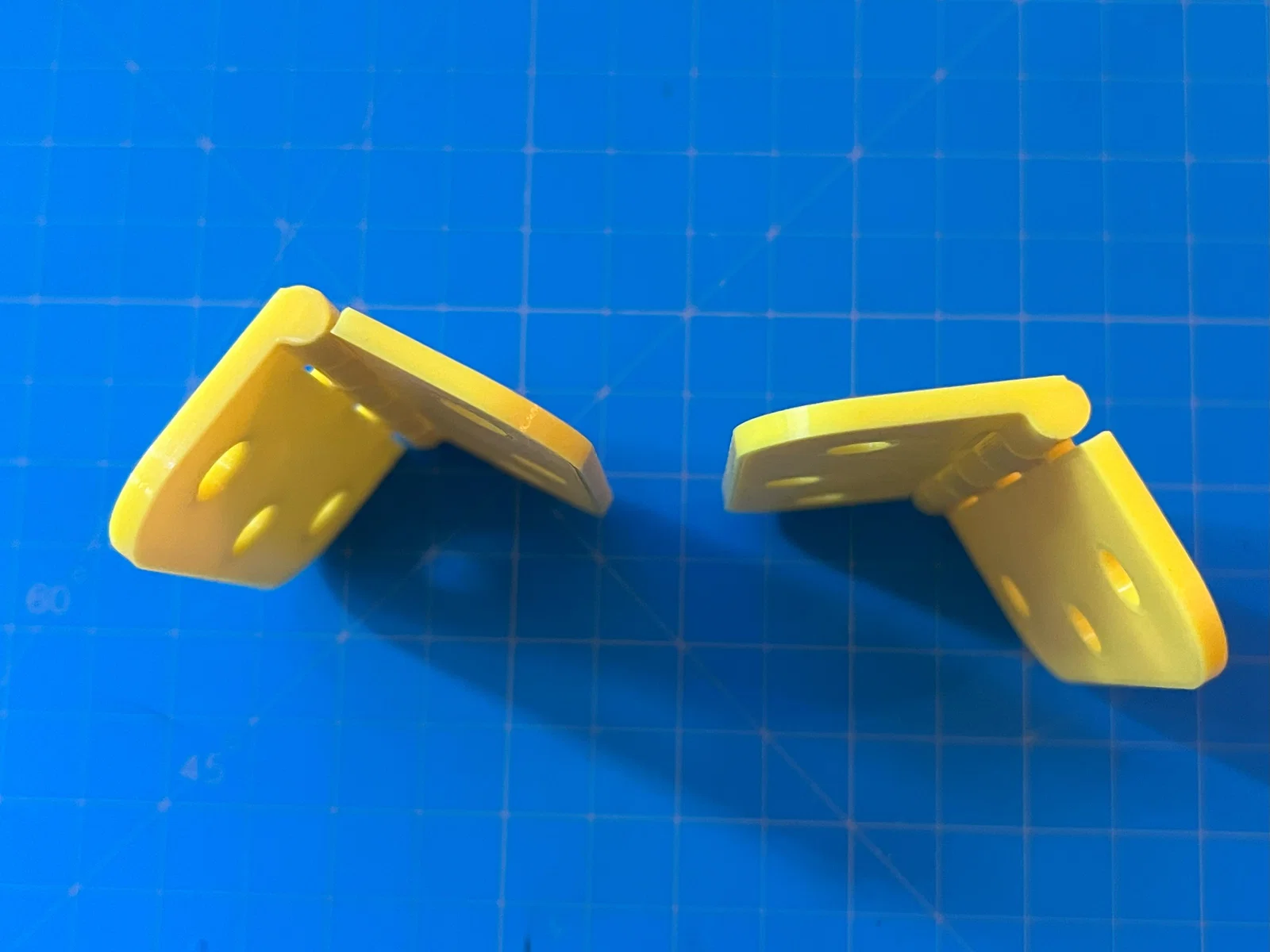

Dung sai để bản lề print-in-place hoạt động là 0.01". Bản lề có biên độ xoay hơi hơn 270 độ.
Nếu cần các size bản lề print-in-place khác, xem bộ sưu tập của mình tại đây: EcoDad's Print-in-place Hinges Collection.
Khuyến nghị in
Để chắc chắn, mình khuyến nghị dùng ít nhất 3 vertical walls và infill gyroid tối thiểu 20–25%.
