Template Jig Box Joint (Box joint jig templates)

GIỚI THIỆU

Đây là gì?

Các mẫu template có thể in và tùy biến dành cho jig box joint dùng table saw một lưỡi (single blade), ví dụ như Woodfather box joint jig.

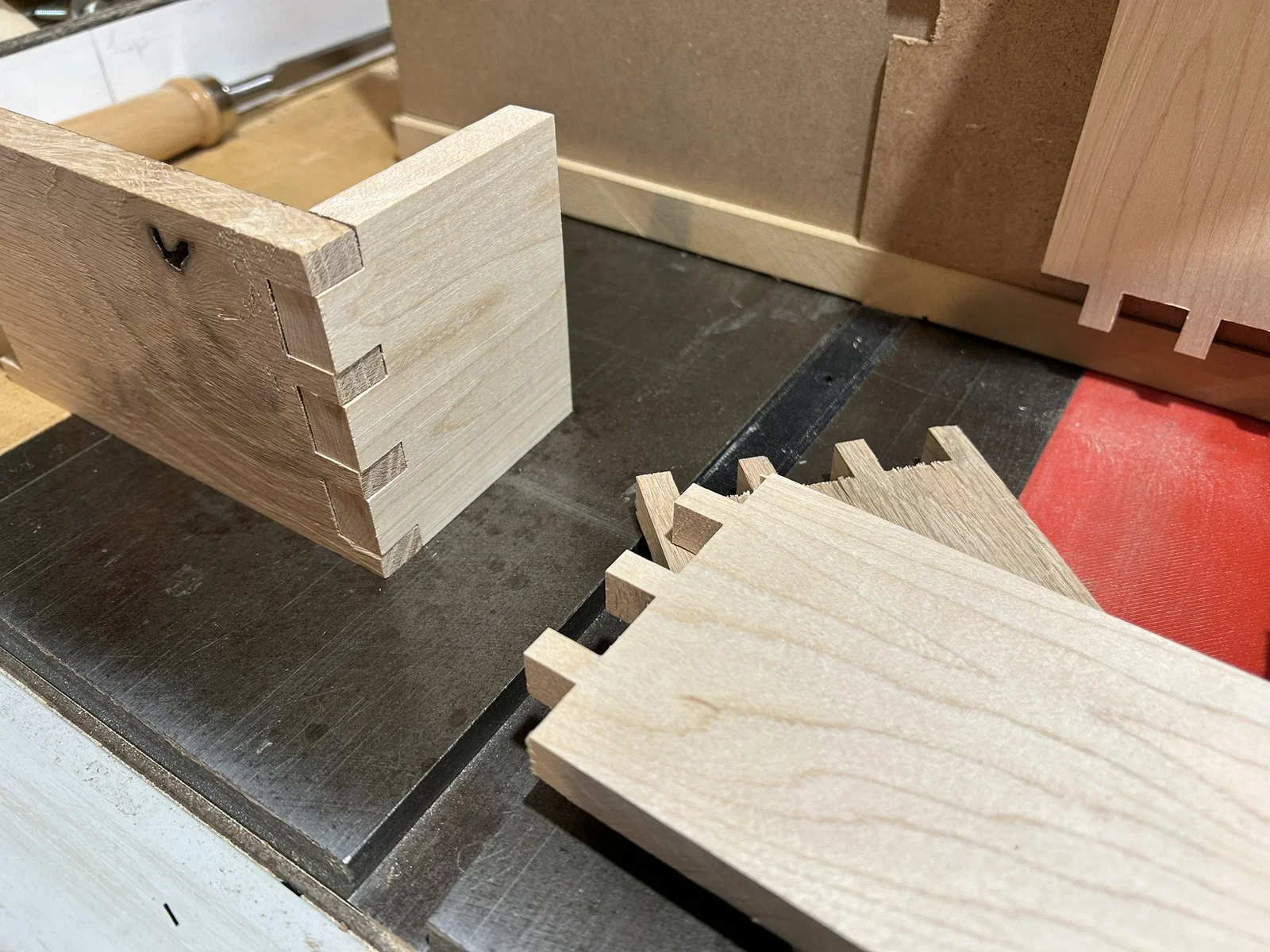

Dùng các template này với một jig phù hợp sẽ giúp bạn cắt box joint chính xác trên table saw bằng lưỡi rip saw blade (không cần dado blade hay phải thay lưỡi).

Có cần không?

Không bắt buộc. Bạn có thể dùng cách mà Woodfather hướng dẫn để làm box joint jig theo thông số riêng, bằng cách tạo các pattern cắt đơn giản từ những miếng gỗ:

Vậy sao lại muốn dùng?

Điểm lợi của mấy template in 3D này là bạn tùy biến hoàn toàn theo đúng yêu cầu của mình. Muốn ghép ván có bề ngang lẻ? Ok. Muốn “fingers” và “gaps” theo kích thước cụ thể? Dùng được. Muốn thay đổi fingers và gaps theo một tỉ lệ nhất định? Bộ template này làm được luôn. Muốn thử mấy kiểu jig double box joint nhìn “điệu” hơn mà không phải chi tiền cho Incra i-box jig? Cũng làm được.

CÁC TEMPLATE

Các template tùy biến được phân chia theo từng tab trong một Onshape document (xem hướng dẫn bên dưới). Mình có upload vài ví dụ cho mỗi loại, nhưng cái hay nhất là bạn có thể tùy chỉnh kích thước theo ý.

Basic box joint jig

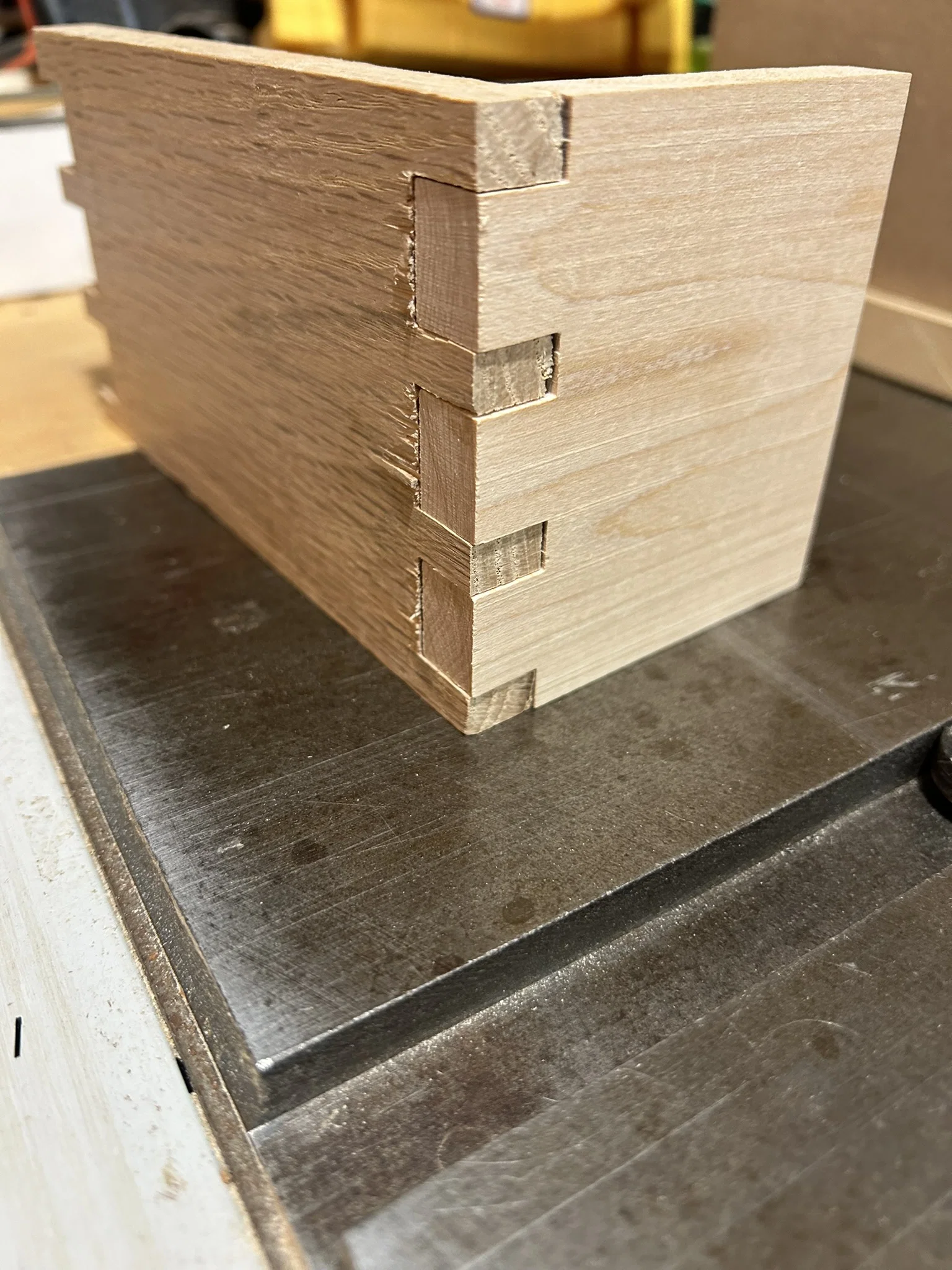

Bộ basic box joint jig cung cấp template cắt cho cả hai bên của một mối ghép box joint tiêu chuẩn.

Ưu điểm là có thể tùy biến để khớp với ván bất kỳ kích thước nào. Kích thước model dựa trên 3 biến: bề rộng (w) của tấm ván, số lượng (n) fingers và chiều cao (j) của jig. Biến thứ tư là bề rộng finger sẽ được tính từ w và n. Bạn có thể chỉnh các biến này trong bảng biến (variable table) của tài liệu Onshape.

Half thickness end finger box joint

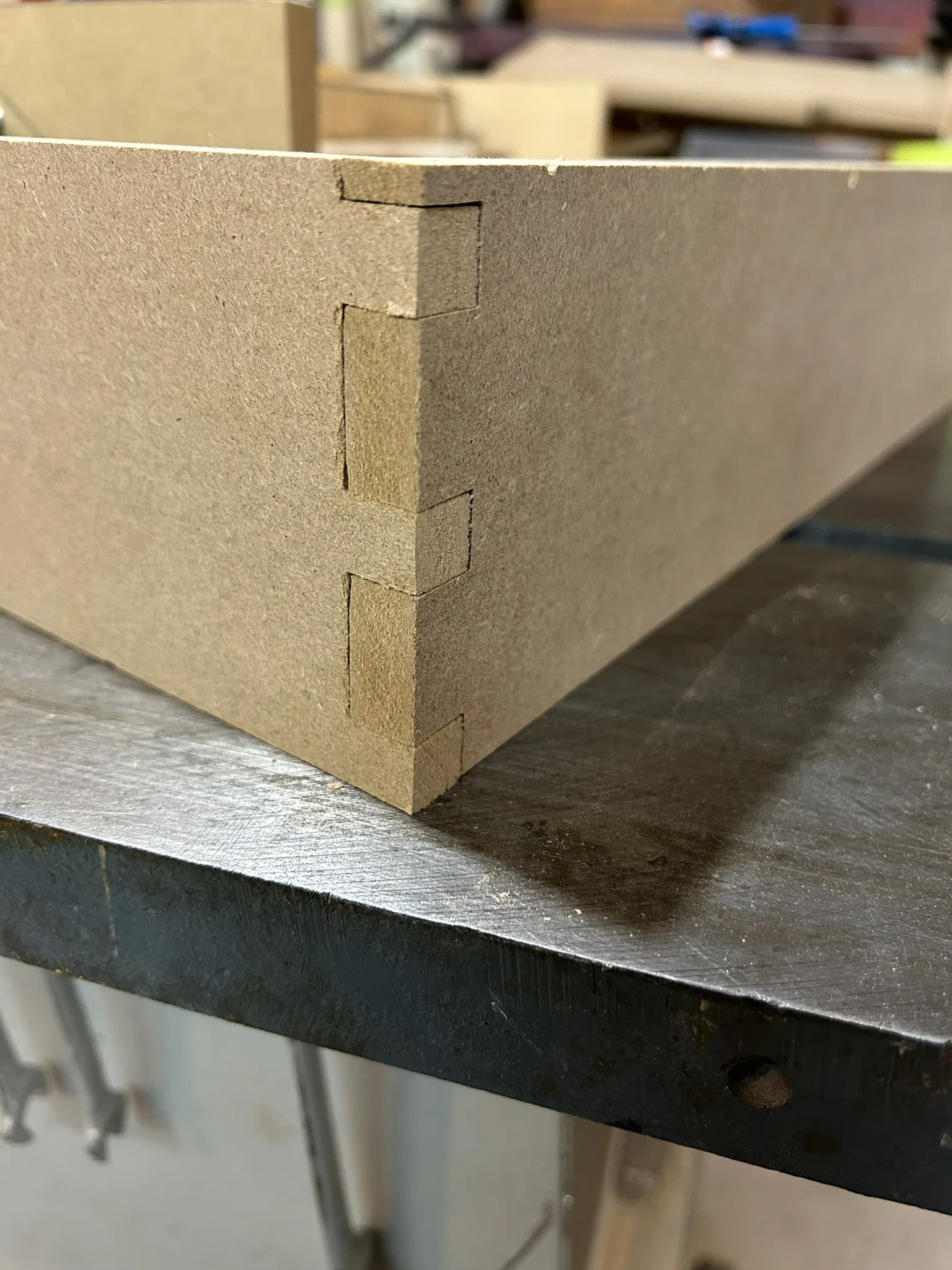

Về cơ bản giống basic box joint jig, nhưng phần finger ở hai đầu chỉ dày bằng một nửa so với finger tiêu chuẩn. Các biến vẫn giữ nguyên.

Variable finger to gap ratio

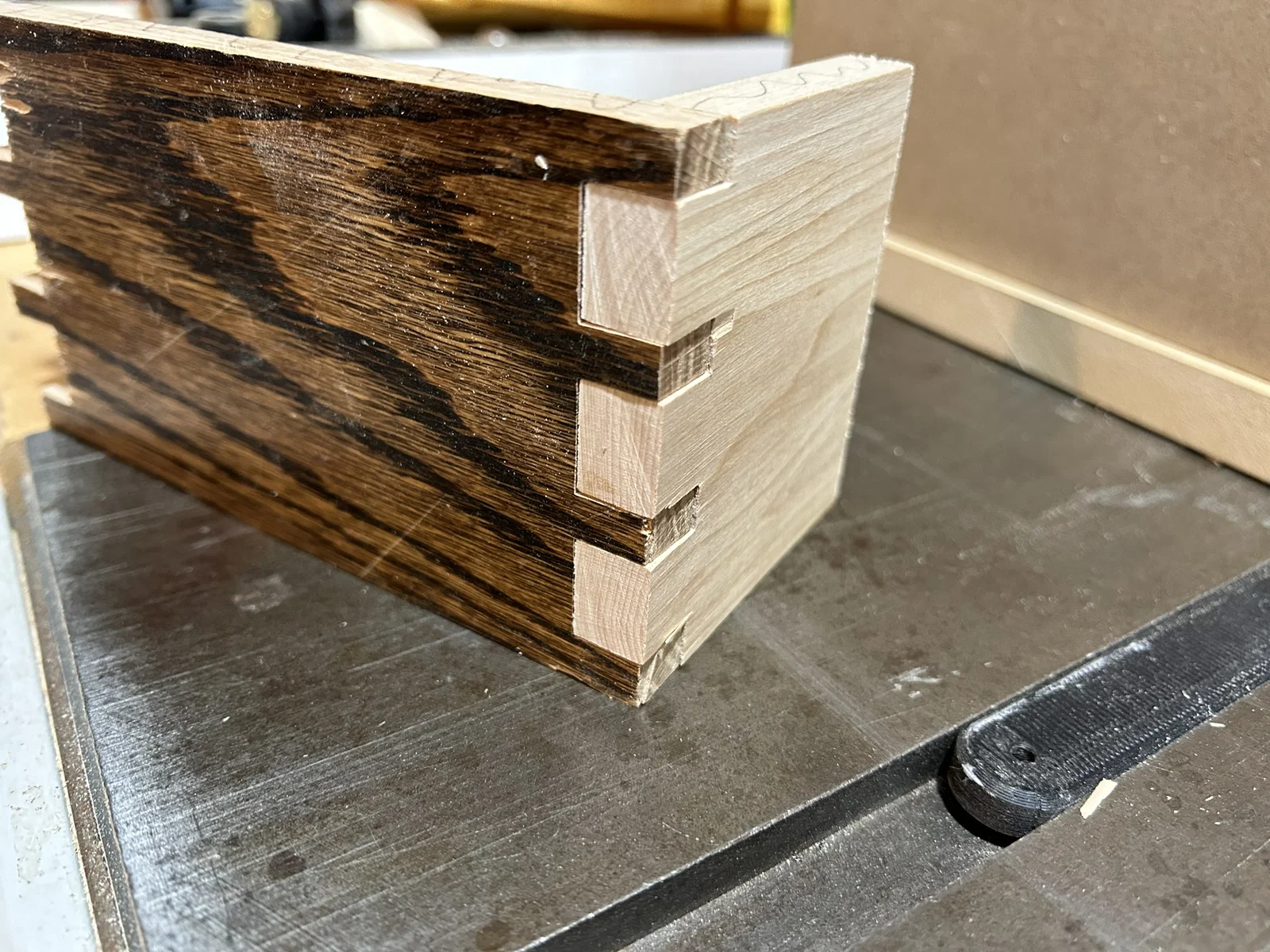

Bộ template này thêm một biến mới (r): tỉ lệ giữa bề rộng finger và bề rộng gap. Thay đổi r sẽ đổi bề rộng fingers/gaps giữa hai template ăn khớp với nhau. Các ví dụ bên dưới giữ nguyên bề rộng ván và số lượng fingers, chỉ thay đổi tỉ lệ finger:gap:

Decorative double-double box joint jig

Bộ template này cho phép bạn tạo các đường cắt cho một kiểu decorative double-double box joint—chèn các đường viền (borders) nằm giữa các fingers ở cả hai bên. Hiện tại mình mới làm một bộ template kiểu này, nhưng đã làm đủ rộng để dùng với ván tới 10" (ván hẹp hơn vẫn dùng được).

Muốn hiểu cách cắt double-double box joint jig thì xem video này:

TÙY BIẾN TEMPLATE

BƯỚC 1: Tạo tài khoản Onshape miễn phí

Bạn sẽ cần một tài khoản Onshape (miễn phí) để copy và dùng tài liệu. Onshape là CAD parametric chạy trên cloud, truy cập bằng trình duyệt nên không cần tải gì về.

BƯỚC 2: Tạo bản sao tài liệu Box Joint Jig Templates

Link tài liệu: Box Joint Jig Templates

Bạn cần tạo bản copy của riêng mình. Bấm vào link, bạn sẽ có tùy chọn đó.

STEP 3: Chỉnh các biến trong mối ghép

Vào đúng tab của template mối ghép bạn muốn tùy biến. Bạn có thể chỉnh các biến người dùng (j, w, n, hoặc r) trong variable table (bên phải, mở qua biểu tượng (X)), hoặc chỉnh trực tiếp trong menu Features (bên trái). Lưu ý đừng đổi các biến được tính toán sẵn (ví dụ f, g, x).

BƯỚC 4: Export STL

Khi sẵn sàng export, bạn right-click vào Part muốn xuất trong menu Parts (góc dưới bên trái) để mở menu ngữ cảnh, rồi bấm Export.

CÁCH DÙNG JIG

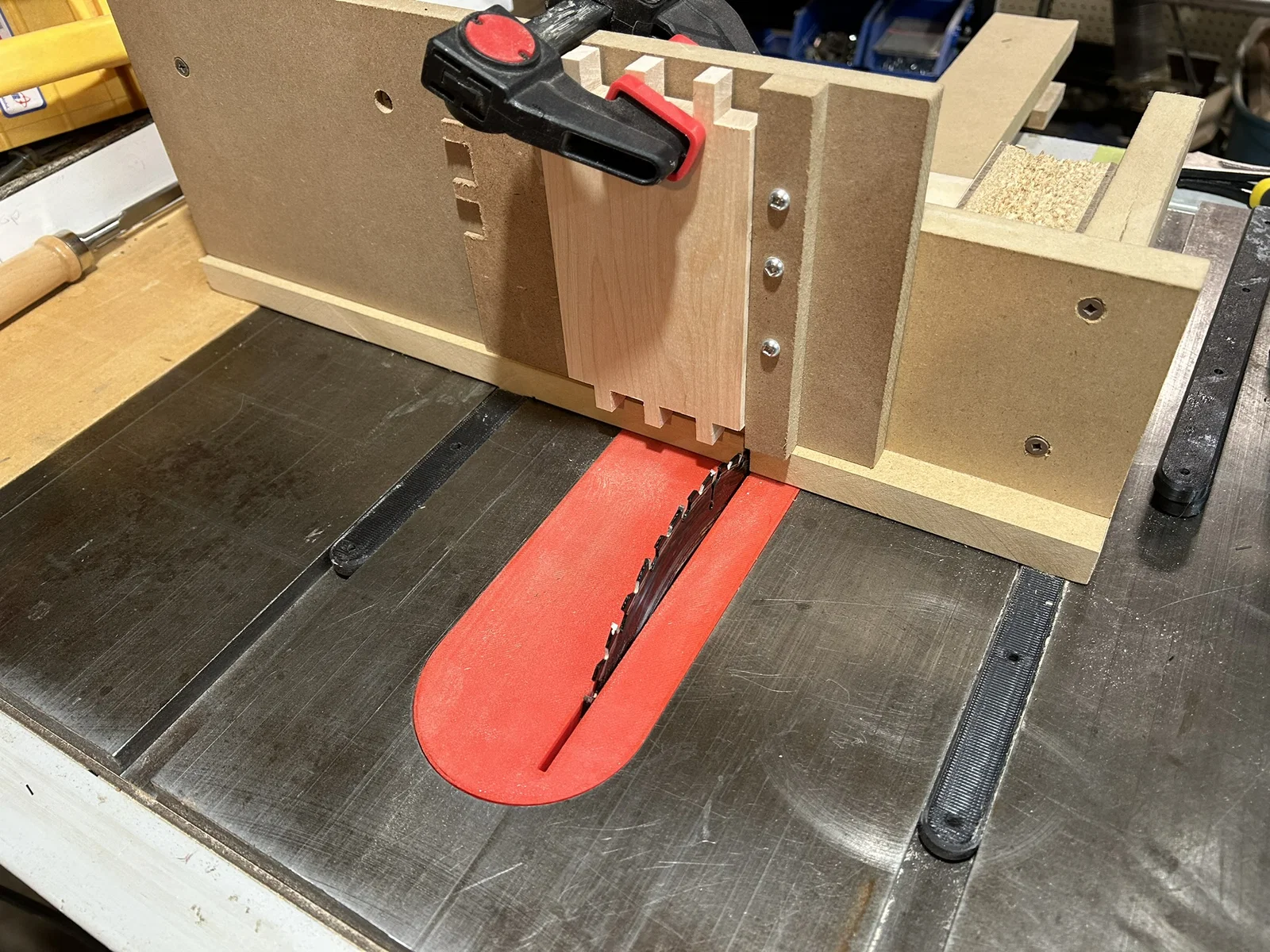

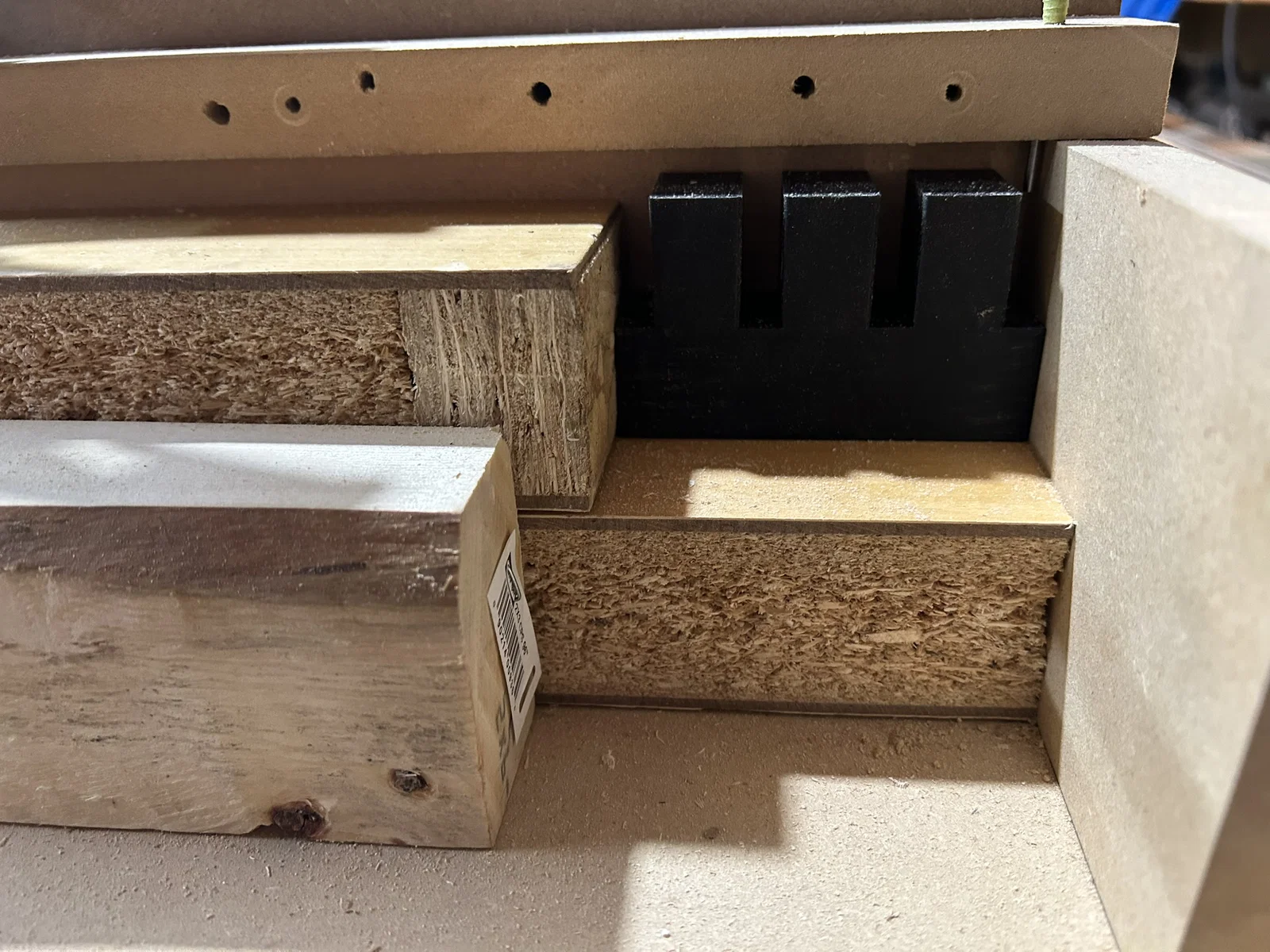

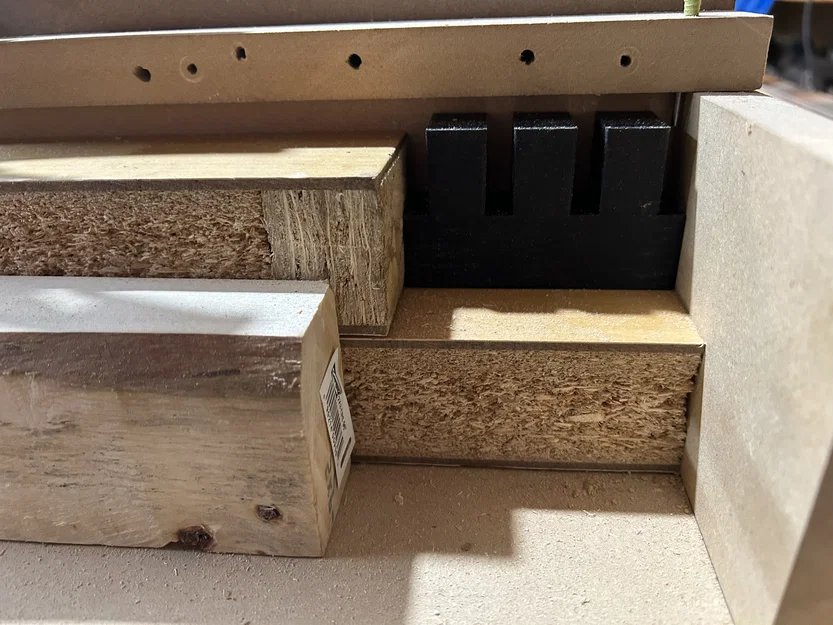

Cách dùng jig khá đơn giản: các template in ra sẽ thay cho các pattern trong jig gốc:

Lắp jig

Bên dưới là bản vẽ một kiểu box joint jig phù hợp để dùng với các template in sẵn. Tuy nhiên để có bản vẽ chi tiết và hướng dẫn lắp đầy đủ, bạn nên xem nguồn gốc tại đây: Woodfathers Jig – THE WOODFATHER
