Geophysical Globe: Geoid – Quả địa cầu độ cao Geoid (EIGEN-6C4)

Quả địa cầu thể hiện độ cao geoid của mô hình EIGEN-6C4 theo Foerste và cộng sự.

“Geoid” là một bề mặt lý thuyết mô tả hình dạng mà mặt biển sẽ có dưới tác động của trường hấp dẫn Trái Đất, và phần kéo dài của nó lên đất liền, so với một ellipsoid tham chiếu.

Nó cung cấp cho các nhà địa vật lý thông tin về cấu trúc mật độ bên trong Trái Đất — chỗ nào có dị thường mật độ cao thì lực hấp dẫn hơi mạnh hơn và sẽ “kéo” nước về phía đó, tạo nên một phần phình trên bề mặt — gọi là “geoid high”. Địa hình geoid thường nằm trong khoảng ±100 m.

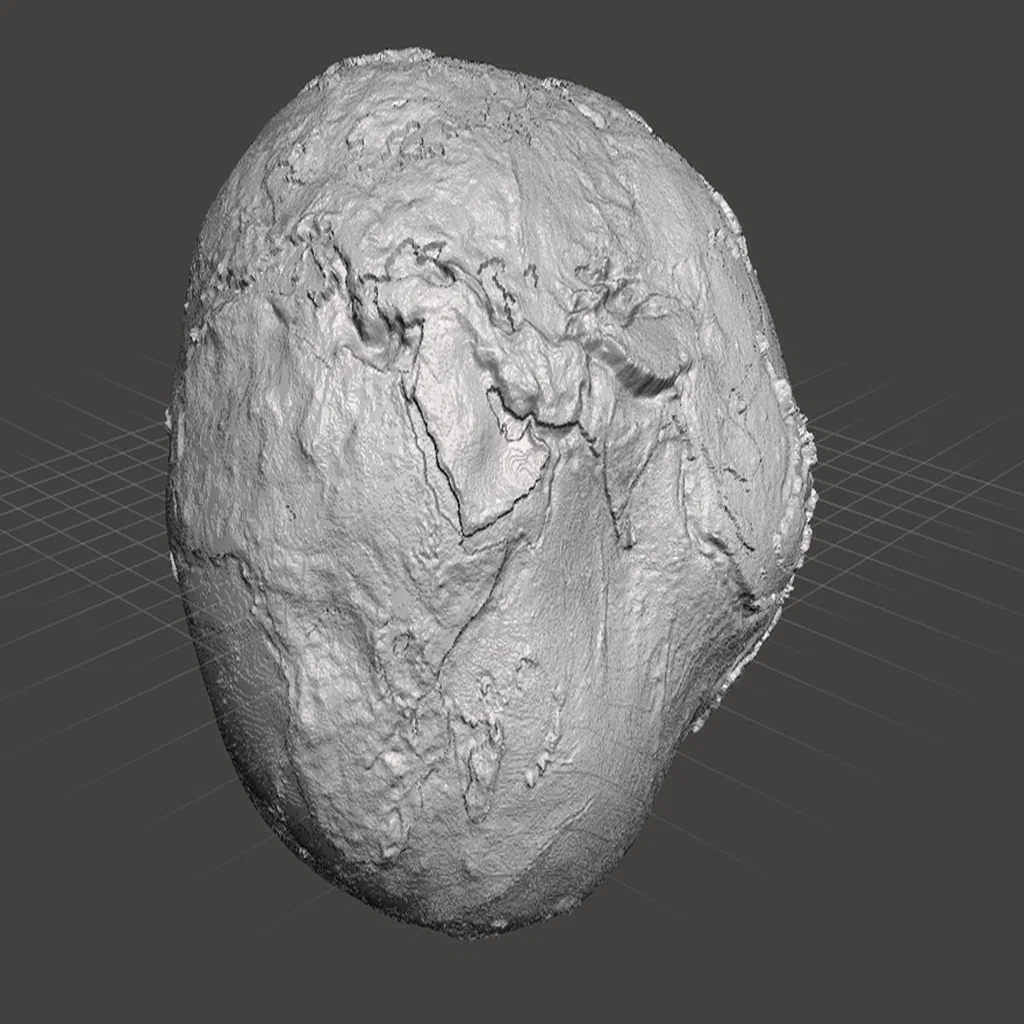

Mẫu trong bài này có hệ số phóng đại theo phương đứng khoảng 12.000. Mình có thêm một bậc ~1 mm dọc theo đường bờ biển để giúp nhìn và xác định vị trí dễ hơn ở những khu vực có thềm lục địa rộng. Không có nguồn địa hình nào khác được thêm vào — việc trông giống địa hình bề mặt thực tế phản ánh chuyện núi có mật độ lớn hơn rất nhiều so với không khí xung quanh!

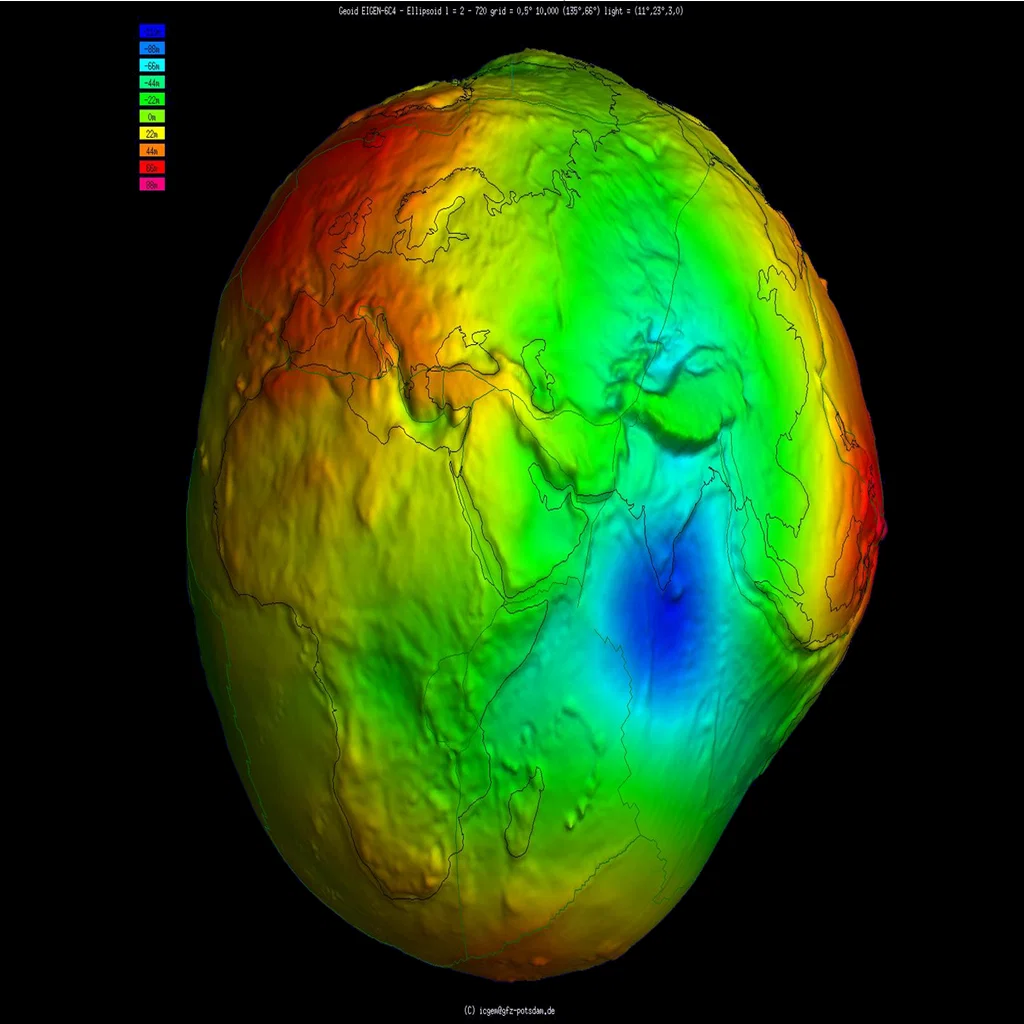

Dữ liệu gốc, cùng nhiều bộ xác định toàn cầu khác về geoid / gravity có thể tìm thấy tại website rất hay của ICGEM thuộc GFZ Potsdam (http://icgem.gfz-potsdam.de/tom_longtime). Hình màu của mô hình EIGEN 6C4 được tạo ngay trên website này (http://icgem.gfz-potsdam.de/vis3d/longtime?modelid=7fd8fe44aa1518cd79ca84300aef4b41ddb2364aef9e82b7cdaabdb60a9053f)

Print Settings

In riêng nửa trên và nửa dưới rồi dán lại với một ít keo siêu dính (superglue). File nguyên khối chỉ để tham khảo, không kỳ vọng sẽ đem đi in.

How I designed this

Phương pháp chi tiết để tạo các quả địa cầu trong series geophysical globe của mình có ở đây: https://github.com/jeffwinterbourne/3D_globes/
