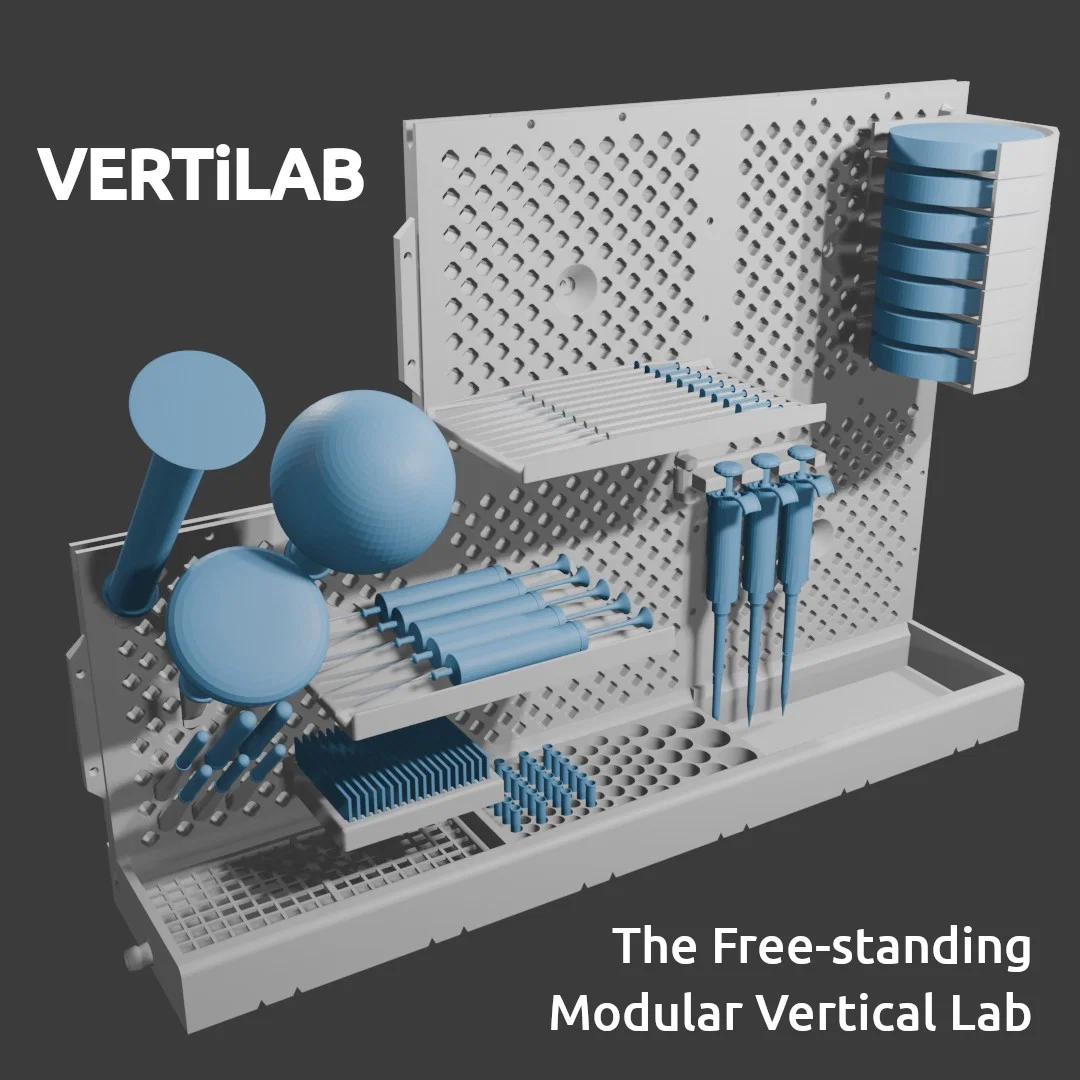

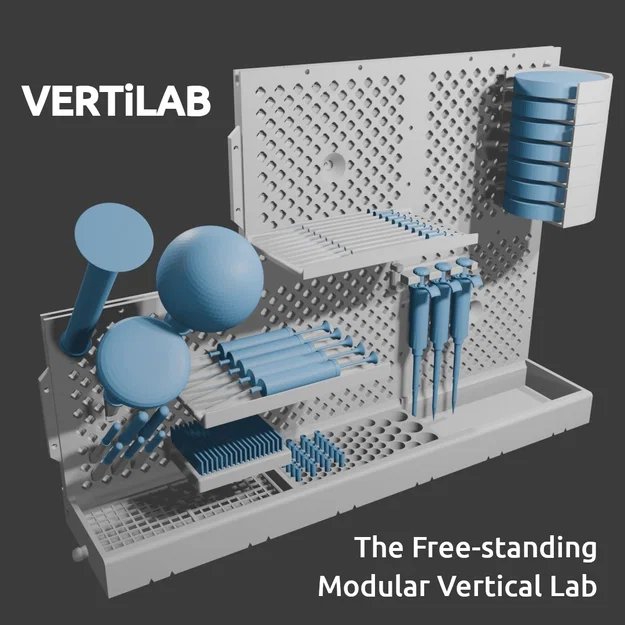

VERTiLAB - Lab dọc modular tự đứng (Free-standing Modular Vertical Lab)

VERTiLAB hướng tới trở thành giải pháp sắp xếp khu vực làm việc với các tiêu chí:

• Tiết kiệm không gian, nhờ thiết kế theo chiều dọc nên có thể xếp chồng đồ, giải phóng mặt bàn quý giá.
• Mở rộng dễ dàng, hỗ trợ kết nối thêm module hoặc thay thế module hiện có khi nhu cầu thay đổi.
• Dễ di chuyển, vì là dạng tự đứng (free-standing) ở bất kỳ chỗ nào đặt và có thể mang qua lại giữa các vị trí tuỳ ý.

Chức năng khá giống một pegboard gắn tường, nhưng điểm khác quan trọng là VERTiLAB tự đứng và không bị cố định ở một vị trí. Nhờ vậy, có thể gom/xếp mọi thứ lên VERTiLAB để mặt bàn trống hơn mà vẫn giữ đồ cần dùng trong tầm tay khi làm việc.

Tất cả chi tiết đều được thiết kế để in theo đúng hướng đặt sẵn và không cần support. Muốn biết thêm chi tiết in ấn, xem mục Printing Guidelines bên dưới.

Không cần linh kiện ngoài: mọi phần cần thiết đều có sẵn trong bộ model và có thể 3D print.

Components

Để bắt đầu, bạn chỉ cần:

1. một Panel
2. và một Base Tray

Base Trays giữ dãy Panels ở tư thế dựng đứng, đồng thời cung cấp không gian tiện ích bên trong. Trên Panels có một loạt Plug Holes để gắn Accessories. Tất cả các phần khớp vào nhau bằng mối nối dovetail.

Accessories

Mình đã kèm theo 7 loại phụ kiện cho phòng lab, và tin là về sau có thể bổ sung thêm nhiều loại nữa.

1. Glassware Drying
2. Pipette Hanger
3. Petri Dish Stacker
4. Syringe Trays
5. Microscope Slide Racks
6. Generic Shelves
7. Tube Racks

Glassware Drying

Các peg 2 cỡ, dài 70mm và 150mm, để treo/đỡ dụng cụ thủy tinh và bình chứa trong phòng lab nhằm hong khô hoặc lưu trữ. Phần này nên kết hợp với Drain Base Tray, vốn hỗ trợ thêm 2 thành phần: a drying rack để đặt thêm đồ cần hong & a drain hole có đầu nối ống, nơi có thể gắn một ống nhựa để dẫn nước đọng về bồn rửa.

Pipette Hanger

Một móc treo để đặt 3 pipettes (single hoặc multi channel) bằng cách tựa ở nút plunger. Bề rộng khe là 13mm, phù hợp đa số loại pipette. Tính năng thêm: móc treo xoay tự do, nên có thể để vuông góc hoặc song song với Panel tuỳ bạn thấy thuận.

Petri Dish Stacker

Một bộ xếp chồng có thể chứa tối đa 7 đĩa Petri, đường kính tối đa 100mm và chiều cao tối đa 17mm. Tính năng thêm: mỗi “ngăn kéo” xoay tự do và độc lập với các ngăn còn lại, giúp bạn kiểm tra từng đĩa dễ dàng mà không cần rút ra khỏi chồng.

Syringe Trays

Khay có 2 kích thước, có thể chứa 10 ống tiêm nhỏ hoặc 5 ống tiêm lớn.

Microscope Slide Racks

Giá có 2 kích thước, chứa được 18 hoặc 38 microscope slides. Phần đáy giá được thiết kế mở để có thể dùng hong khô slides, tương tự cách mô tả ở phần glassware.

Generic Shelves

Kệ đơn giản dạng generic với 2 kích thước: dài 100mm và 200mm.

Tube Racks

Có 5 loại tube racks cho các ống lab với đường kính khác nhau: rack 9mm, 13mm, 17mm, 25mm và một rack tổng hợp cả bốn kích thước trên. Rack có thể đặt bên trong Base Tray hoặc đặt trên kệ generic dài 200mm.

Double Sided

Accessories có thể gắn ở mặt “front” (phía trước), bên trên Base Tray, hoặc gắn ở mặt “back” (phía sau) cũng được. Nếu gắn phía sau, khuyến nghị thêm vài Extension Feet ở mặt sau của Base Tray để tăng độ ổn định.

Hơn nữa, bạn có thể dùng thêm một bộ VERTiLAB thứ hai và đặt hai bộ tựa lưng vào nhau (back-to-back). Để đảm bảo hai bộ di chuyển cùng nhau, có thể “buộc” chúng bằng cách luồn một Bolt & Nut (có model để 3D print) qua lỗ cố định ở giữa Panels.

Assembly

• Tất cả các phần trượt/luồn vào nhau, nên lắp ráp gần như tự hiểu.
• Chỉ có một thiết kế Panel, nên in nhiều tấm để tạo thành một dãy Panels, kết nối cùng một hướng.
• Lưu ý thiết kế Panel cho phép thêm ở “điểm giữa”, nghĩa là không nhất thiết phải ra tới mép ngoài của hàng/cột; bạn có thể đặt Panel mới ở bất kỳ vị trí giữa nào rồi trượt vào đúng chỗ.
• Tránh thay đổi vị trí Panels khi đang gắn Accessories. Hãy tháo Accessories ra trước.
• Bạn nên tránh làm số hàng (rows) Panels nhiều hơn số cột (columns).
• Nếu vì lý do nào đó cần gia cố thêm độ vững, có thể dùng Secure Bolt & Secure Nut (có model để 3D print). Bạn có thể đặt Secure Bolts ở Base Tray để siết cố định với Panel đã gắn, hoặc đặt Secure Bolts vào các lỗ ở mép Panel để cố định mối nối giữa các Panels.
• VERTiLAB cũng có thể gắn tường bằng các lỗ cố định ở giữa Panels, nhưng như vậy sẽ đi ngược lại mục tiêu là một giải pháp sắp xếp dễ di chuyển và với tay là tới.

Optional Components

1. Extension Feet: Có thể gắn ở phía trước hoặc phía sau Base Trays nếu bạn thấy cần thêm độ ổn định.
2. Base Tray Back-to-Back Connector: Khi dùng hai bộ VERTiLAB đặt back-to-back, có thể đặt chi tiết này giữa hai Base Trays. Nó giúp hai Base Trays “đi” cùng nhau tốt hơn khi di chuyển/canh lại vị trí cả cụm.
3. Base Tray Side-by-Side Connector: Có thể đặt giữa các Base Trays đặt cạnh nhau. Nó giúp các Base Trays “đi” cùng nhau tốt hơn khi di chuyển/canh lại vị trí cả cụm.

Printing Guidelines

• Tất cả các phần đều được thiết kế để in không cần support theo đúng hướng đặt sẵn.
• Đúng vậy, Panels được thiết kế để in theo kiểu dựng đứng. Khuyến nghị mạnh là dùng brim để tăng bám bàn in. Nếu bạn không ngại “trói” máy in 3D vài ngày, bạn cũng có thể thử in nhiều Panels cùng lúc. Các lỗ & plug trên Panel sẽ cần bridging rất ít, đa số máy in 3D đều xử lý ổn mà không bị xệ. Đừng in Panel nằm phẳng: chi tiết sẽ gần như không dùng được vì kích thước dovetail sẽ bị sai, khiến các phần không thể lắp khít với nhau.
• Các phần còn lại không cần brim.
• Bolts & Nuts nên in với 100% infill.

Personal Notes

Đây đúng là model đầu tiên (hay đúng hơn là một bộ sưu tập model) mà mình tự làm từ đầu. Trước giờ mình chỉ thử “vọc” mấy model tải về. Mình dùng Blender hoàn toàn để làm bộ này. Mình tự xếp kiến thức 3D modelling của mình ở mức beginner là cùng, nên kết quả chắc chắn còn có thể tốt hơn.

Dù vậy, mình đã test tất cả các phần quan trọng của VERTiLAB để đảm bảo các chi tiết khớp với nhau ổn, đủ độ vững và đúng chức năng. Tolerances được để khá nhỏ một cách có chủ ý.

Nếu bạn thấy dự án này hay, mình rất muốn nhận góp ý về bất kỳ vấn đề nào bạn gặp phải, cũng như ý tưởng để cải thiện thêm.

Cảm ơn!

Danos

Updates

1. Re-uploaded the following files with some minor changes:

• 02 PETRI DISH STACKER 7
• 03 PIPETTE HANGER 3
• BASE TRAY B2B CONNECTOR
• BASE TRAY SBS CONNECTOR
• BASE TRAY EXTENSION FEET
