Bạc lót PTFE cho bàn IKEA LACK

Remix từ Tủ chống ồn Prusa V2 - Phiên bản MMU2S Tác giả OndrejStritesky

Tác giả TiskovinyEU

Lượt tải
261
Lượt thích
67
Lượt coi
1.783

File 6 24,9 MB

  • TPFE_Bushing_for_IKEA_LACK_1776942387.stlSTL · 1,1 MB
  • M8_Nut_1776942388.stlSTL · 879,5 KB
  • TPFE_coupling_1776942389.stlSTL · 173,1 KB
  • Drilling_Jig_1776942390.stlSTL · 266,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

EN: Bạc lót PTFE cho bàn IKEA LACK

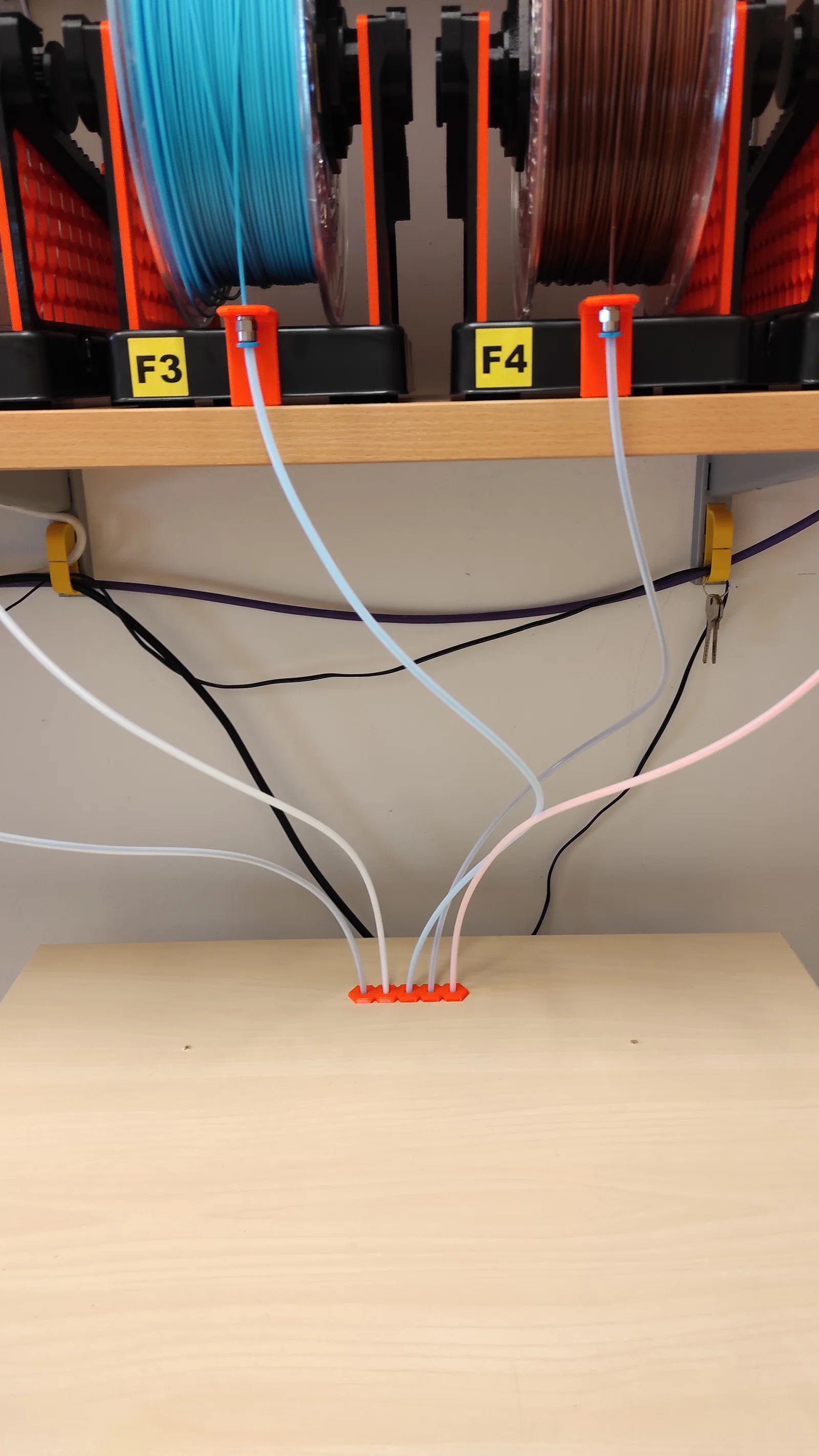

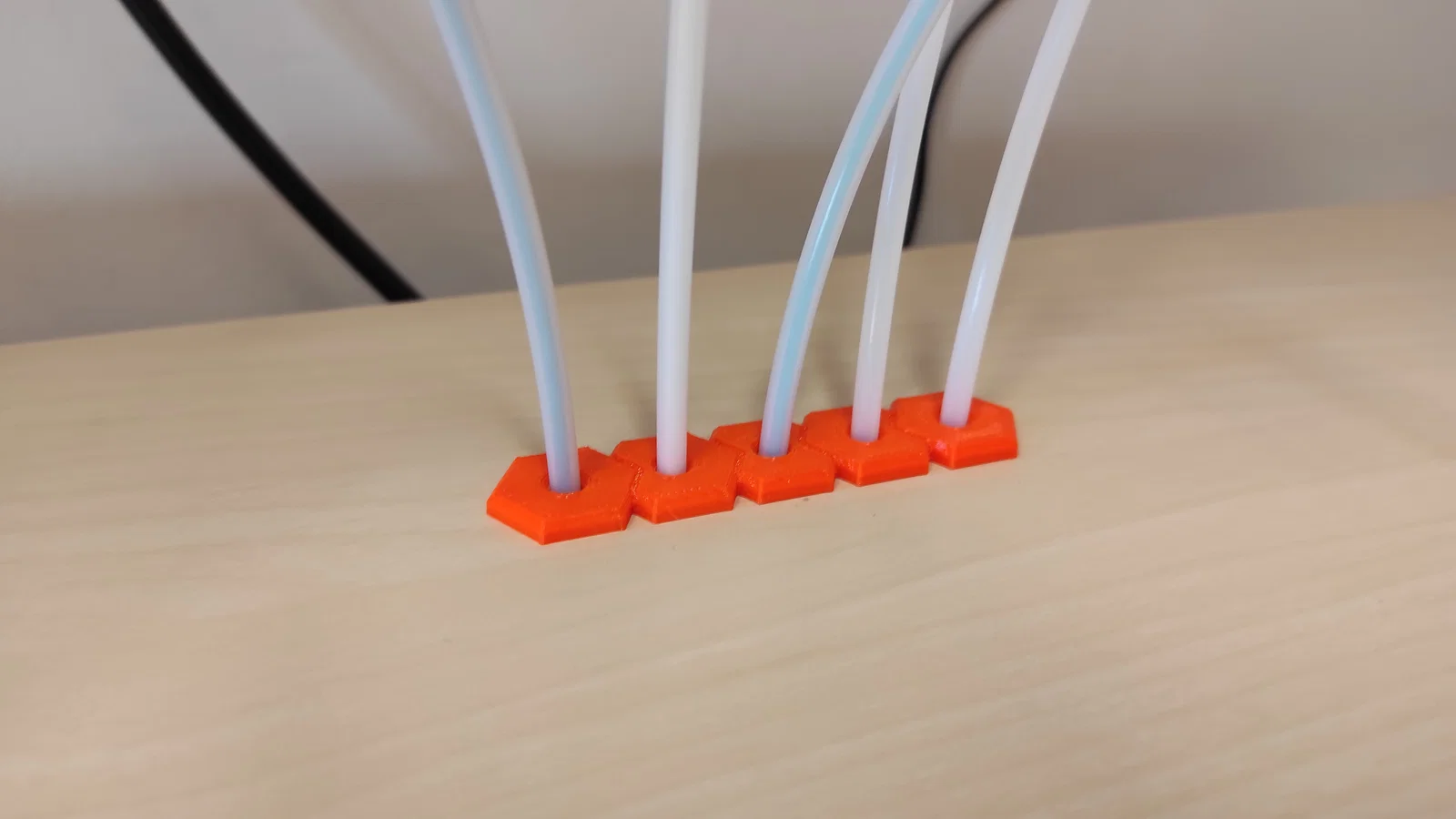

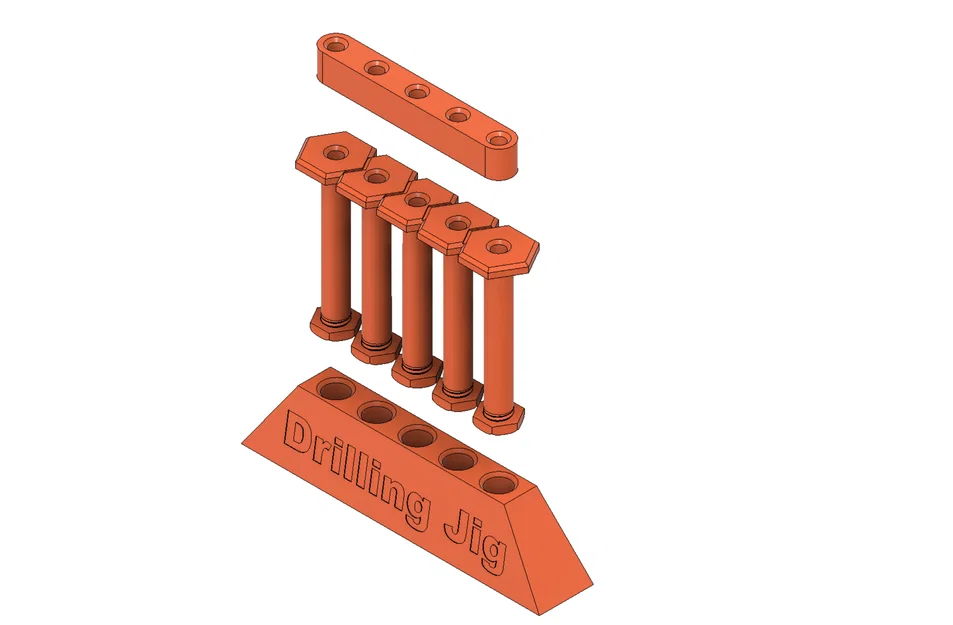

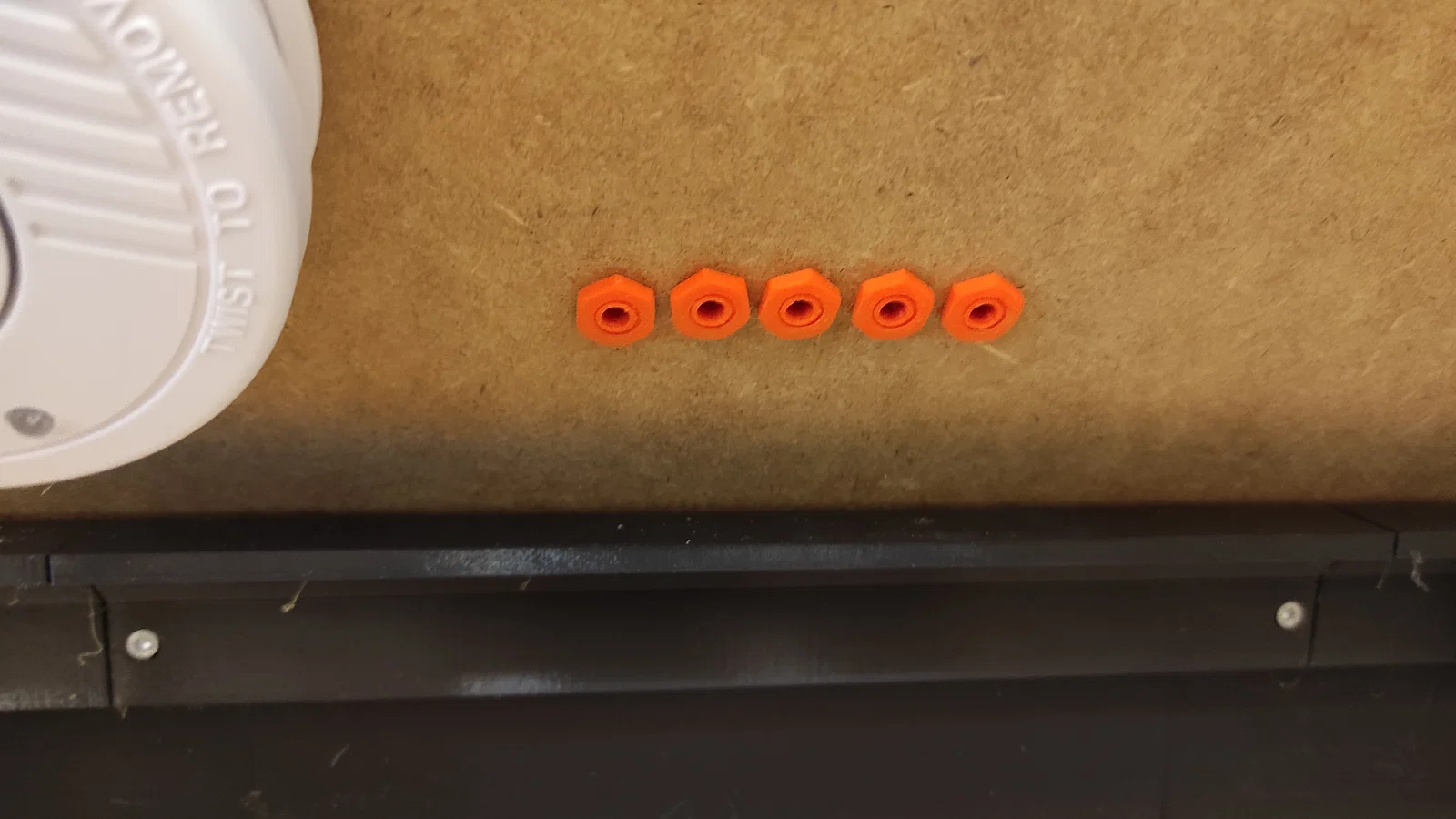

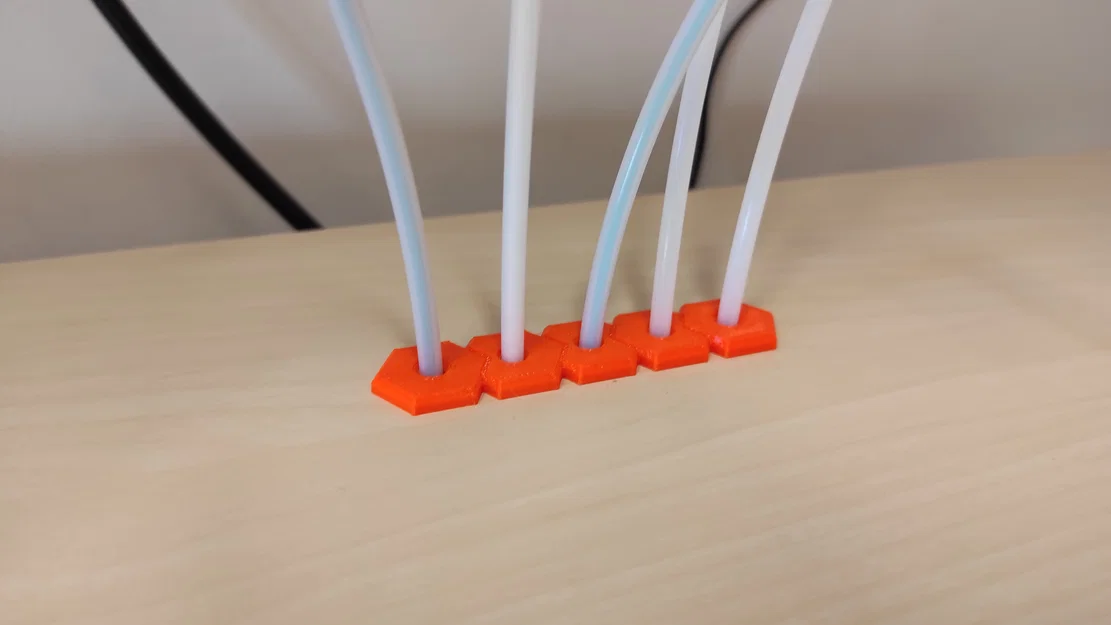

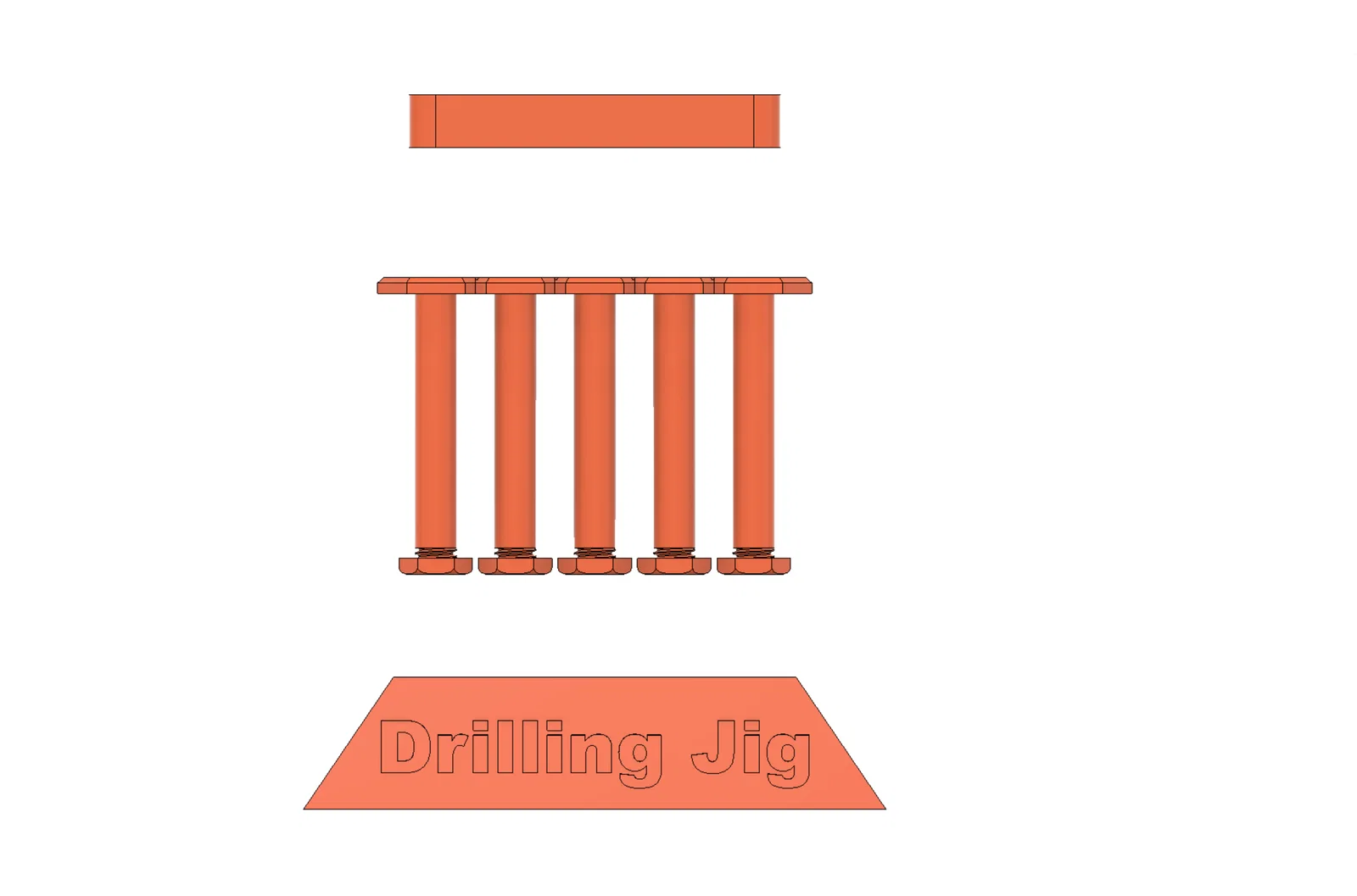

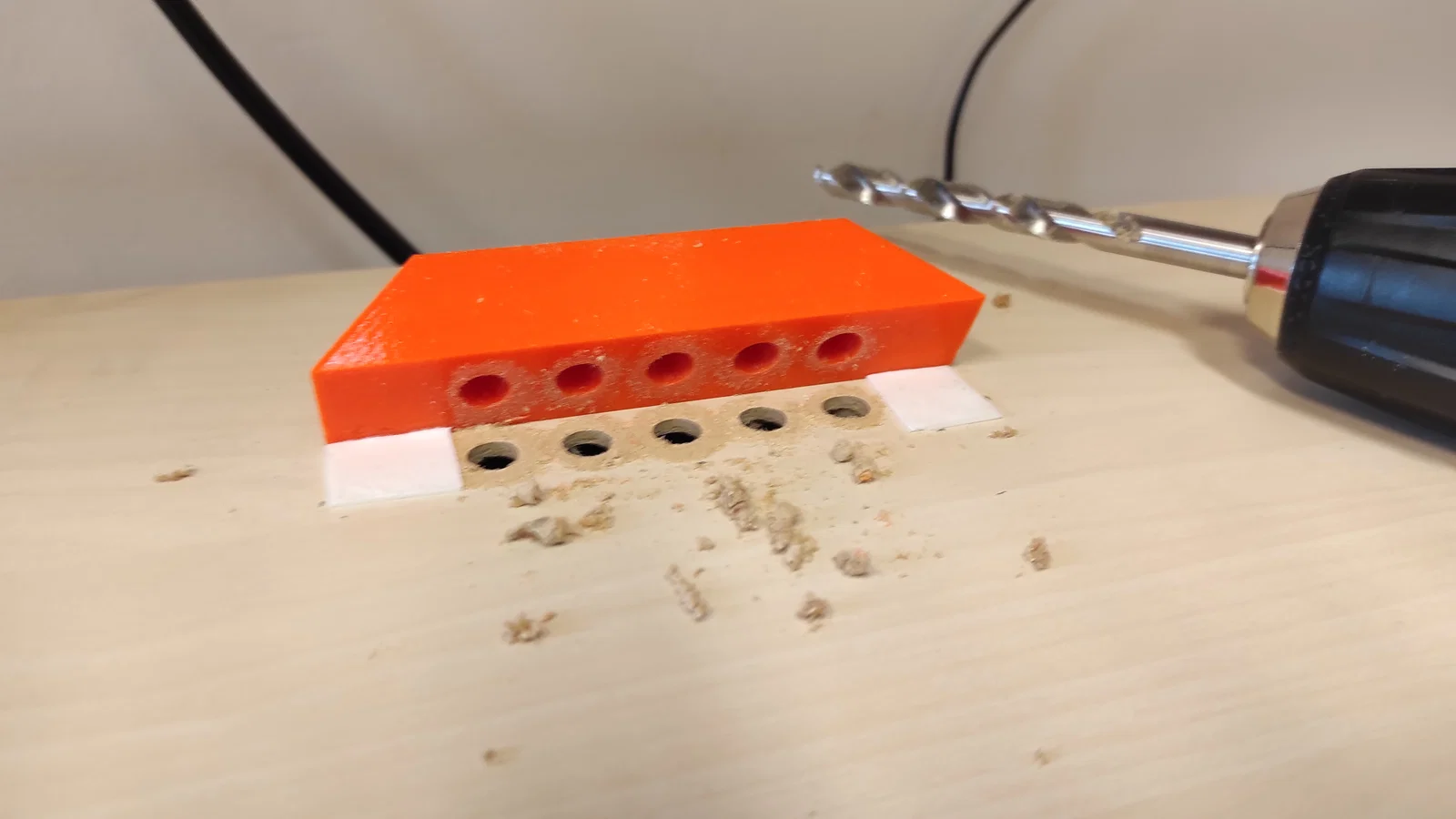

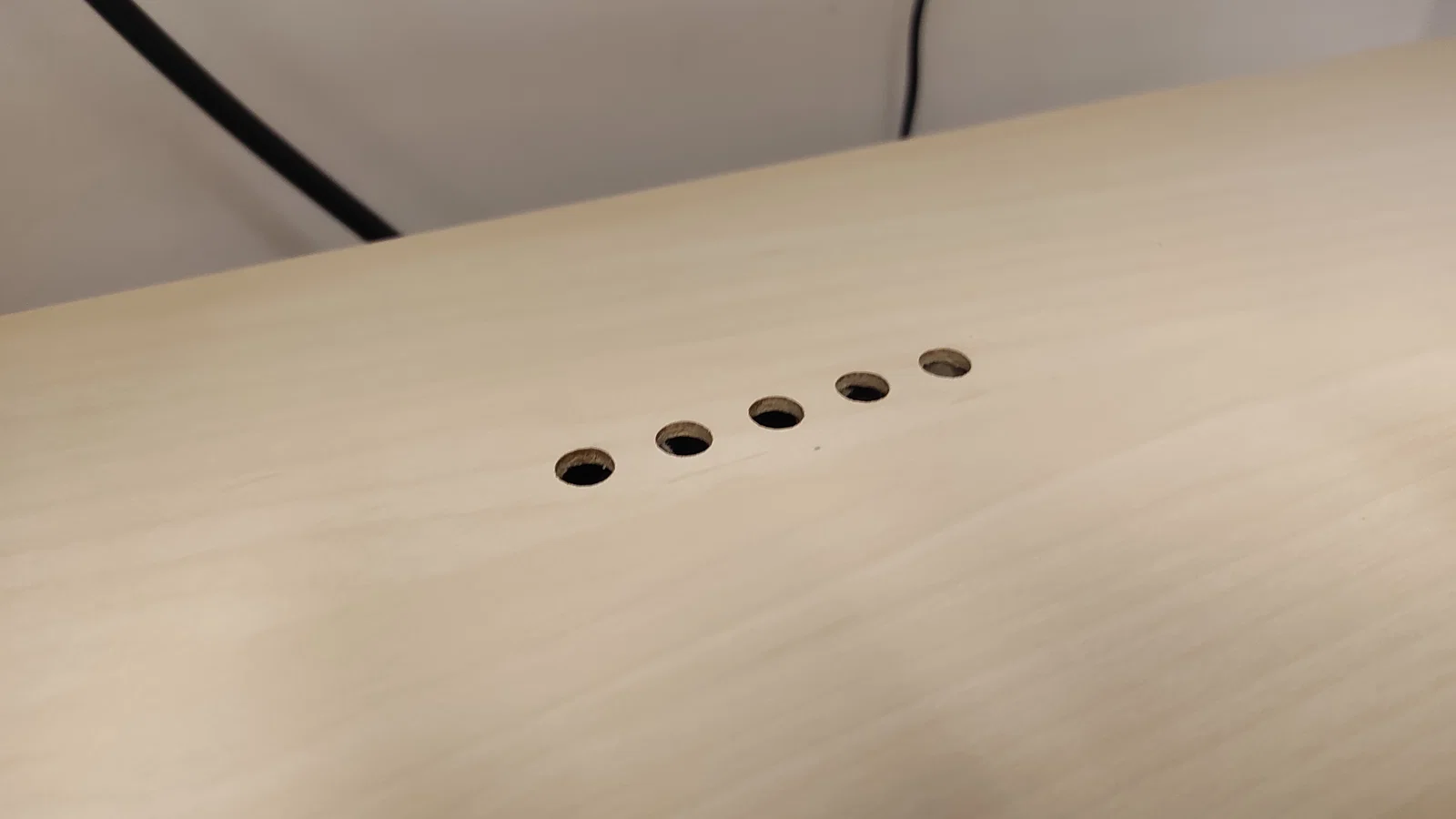

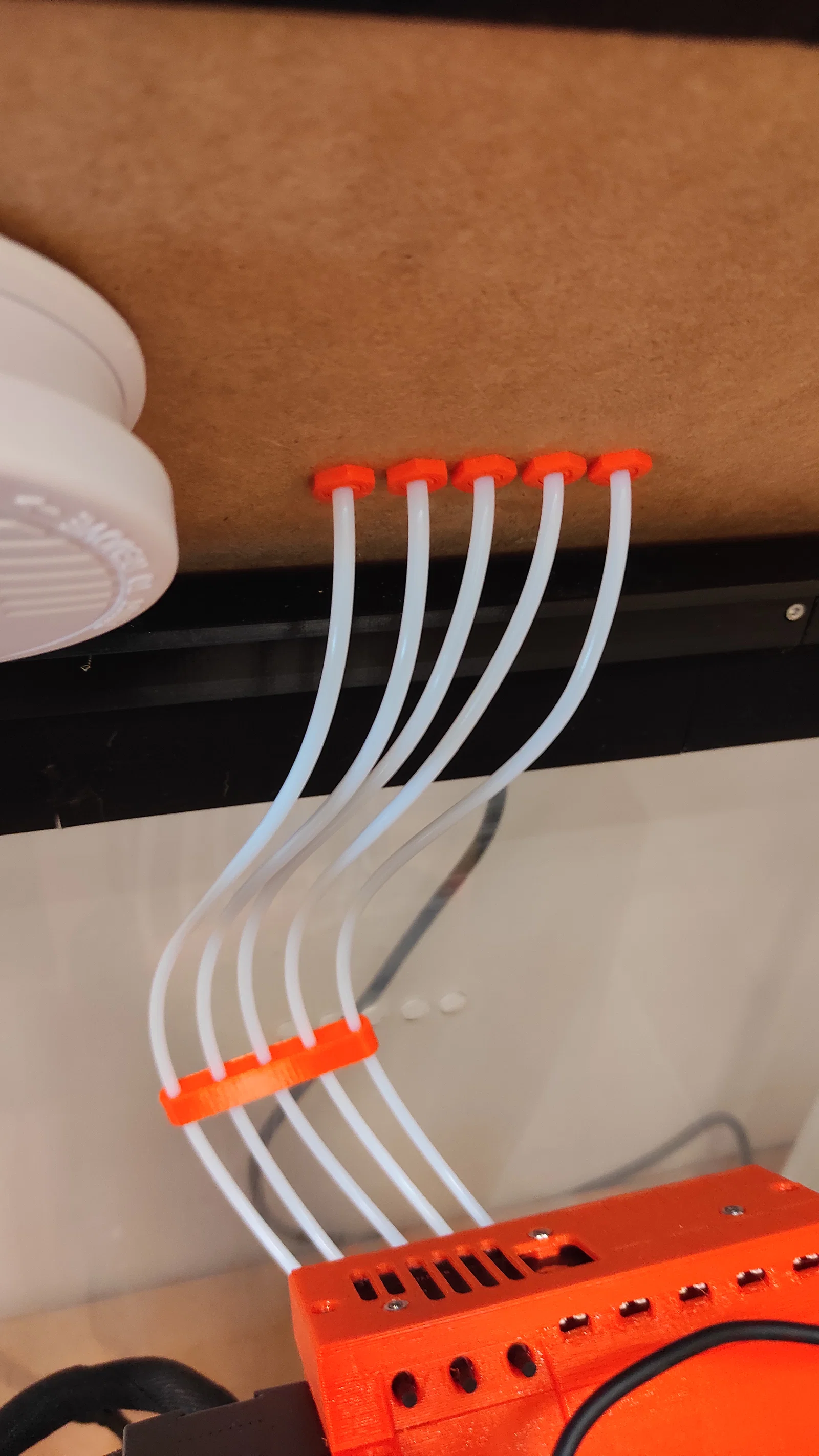

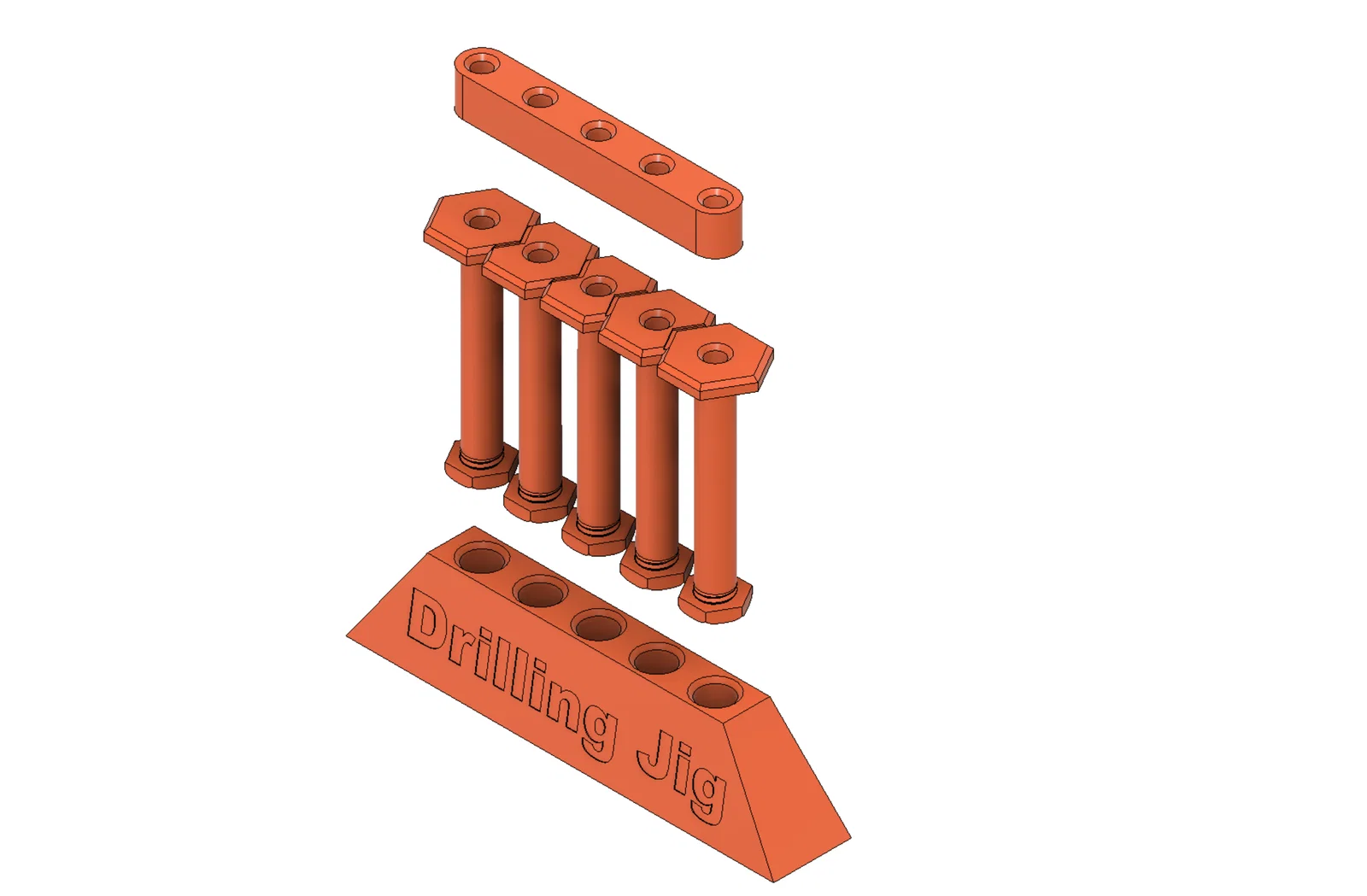

Mẫu này giúp bạn luồn an toàn cả năm ống (tube) qua phần ruột rỗng của bàn IKEA LACK để nâng cấp MMU. Dù các đai ốc (nut) đi kèm có dư dung sai, mình vẫn khuyên bạn taro lại ren bằng mũi taro tay M8 trước khi lắp. Bàn được khoan đơn giản bằng dưỡng khoan (drilling jig) đi kèm. Dán dưỡng khoan vào đúng vị trí cần làm bằng băng keo hai mặt, rồi khoan với mũi khoan 8 mm là được.

Vật tư để làm:

  1. Băng keo dán hai mặt 19 mm
  2. Mũi taro tay M8
  3. Mũi khoan 8 mm

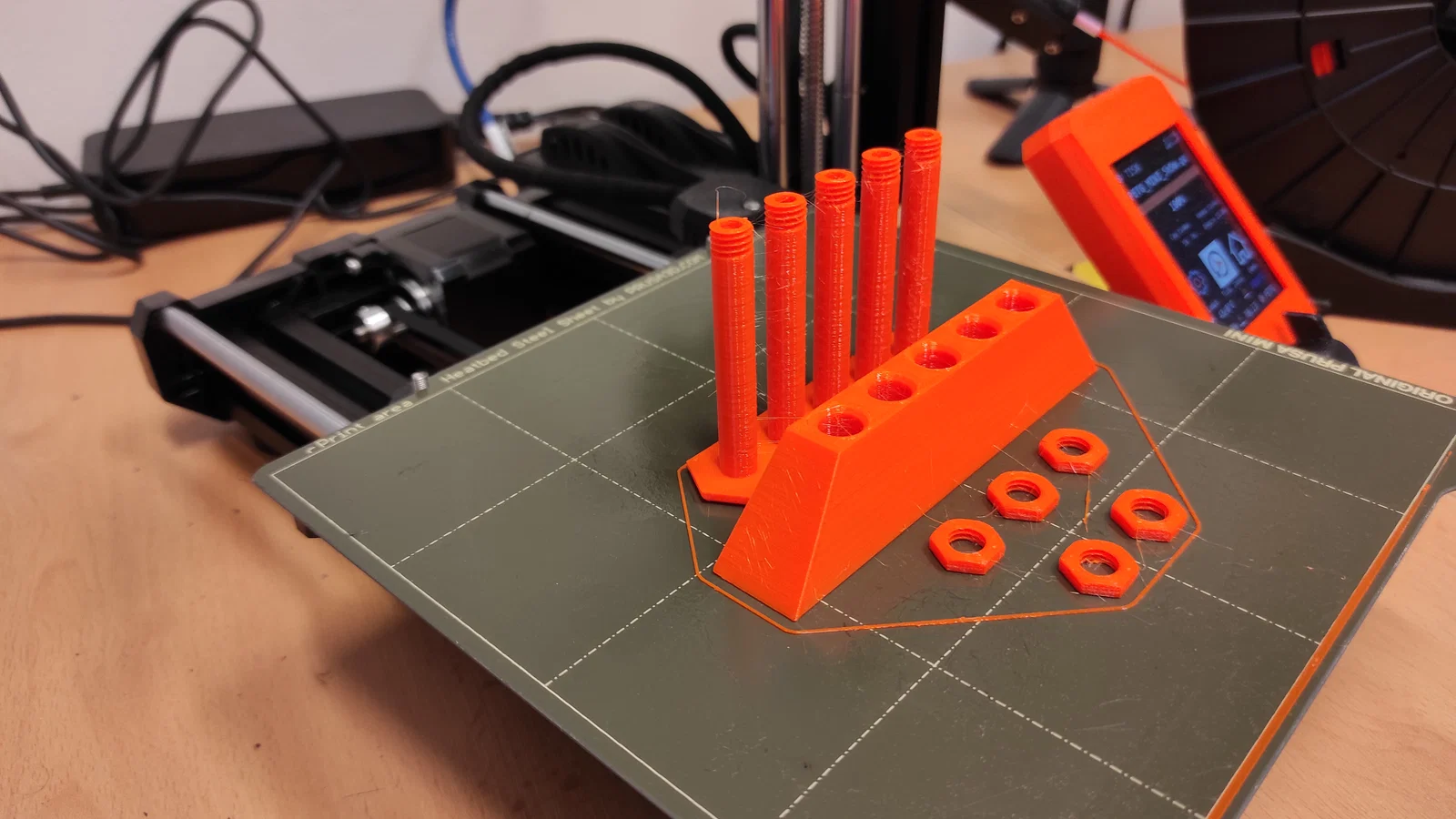

Thông số in khuyến nghị:

  • Kích thước nozzle: 0,4
  • Chiều cao layer:
    • 0,1 - cho “M8 Nut”
    • 0,1 - cho “TPFE Bushing for IKEA LACK” trong đoạn chiều cao Z 50-58 mm
    • 0,2 - cho những phần còn lại
  • Infill: 30%
  • Supports: Không
  • Raft: Không

CZ: Bạc lót PTFE cho bàn IKEA LACK

Mẫu này sẽ giúp bạn luồn an toàn cả năm ống qua phần ruột rỗng của bàn IKEA LACK để nâng cấp MMU. Dù các đai ốc đi kèm có dư dung sai đủ rộng, mình khuyên bạn nên taro lại ren bằng mũi taro M8 trước khi lắp. Việc khoan bàn làm rất đơn giản nhờ dưỡng khoan đi kèm. Dán dưỡng khoan vào vị trí cần làm bằng băng keo hai mặt, rồi khoan bằng mũi 8 mm.

Vật tư để làm:

  1. Băng keo dán hai mặt 19 mm
  2. Mũi taro tay M8
  3. Mũi khoan 8 mm

Thông số in khuyến nghị:

  • Đường kính nozzle: 0,4
  • Chiều cao layer:
    • 0,1 - cho toàn bộ mẫu “M8 Nut”
    • 0,1 - trong khoảng chiều cao 50-58 mm của mẫu “TPFE Bushing for IKEA LACK”
    • 0,2 - các phần còn lại
  • Infill: 30%
  • Supports: Không
  • Raft: Không

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfgcodestl
Số file mô hình
6
Tổng dung lượng
24,9 MB
File lớn nhất
22 MB
