Vỏ hotend êm (silent) cho Anycubic i3 Mega-S

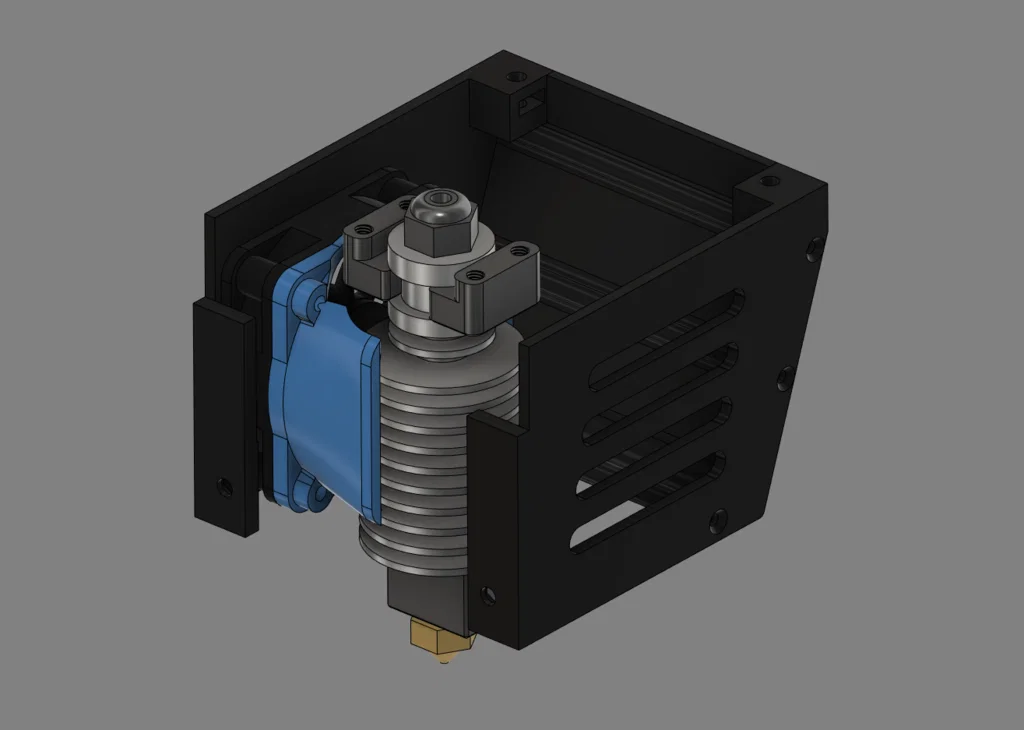

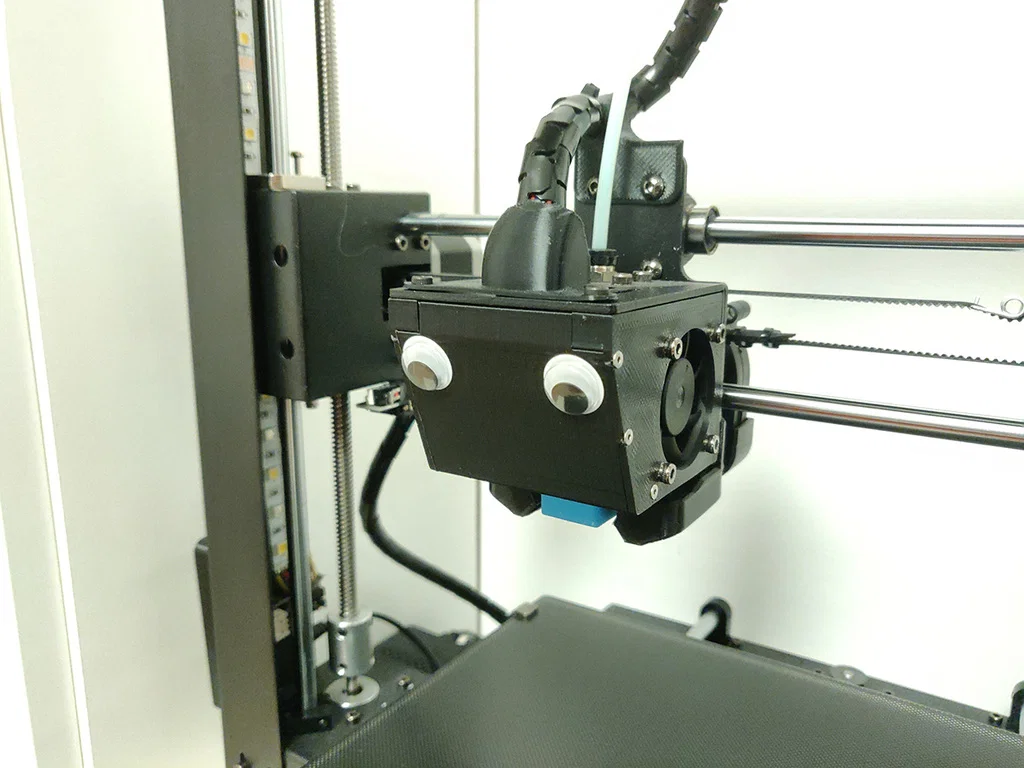

Đây là một vỏ hotend thay thế cho Anycubic i3 Mega-S.

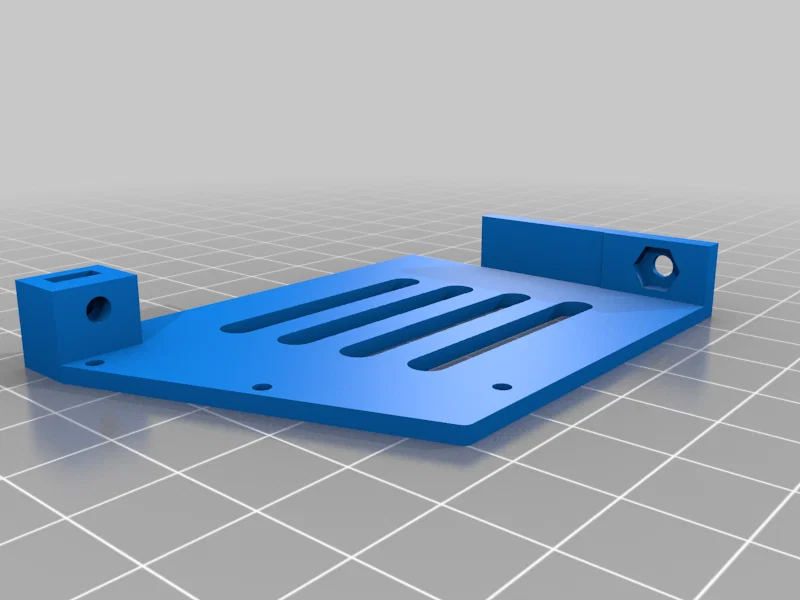

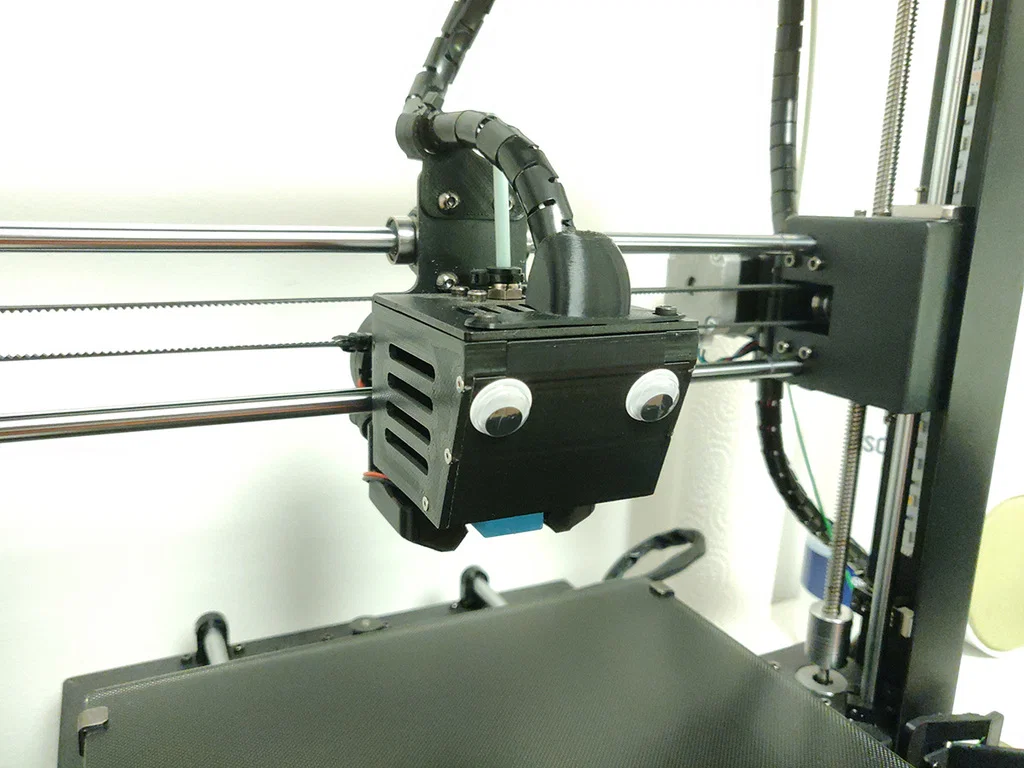

Thiết kế này chủ yếu dựa trên mẫu silent hotend của mileshkin, nhưng mình đã bỏ vị trí gắn quạt làm mát part cooler zin ở bên trái, và thay vào đó là các khe thông gió ở phía đó.

Vì vậy, trong hotend sẽ không còn part cooler nữa, nên khi dùng thiết kế này bạn cần dùng một bộ làm mát ngoài (external cooler).

Mình có thiết kế một ống gió quạt 5015 part cooler tương ứng, xem tại đây:

Để lắp ráp vỏ hotend, cần 6x ốc m2x8 đầu chìm (countersunk) và 4x tán m3.

Mình chọn không dùng cách “filament pin” như thiết kế gốc vì thấy cách đó hoạt động không hiệu quả lắm và làm cụm lắp ráp bị lỏng, không ổn định.

Bắt ốc để siết vỏ lại đúng cách thì cứng cáp hơn nhiều.

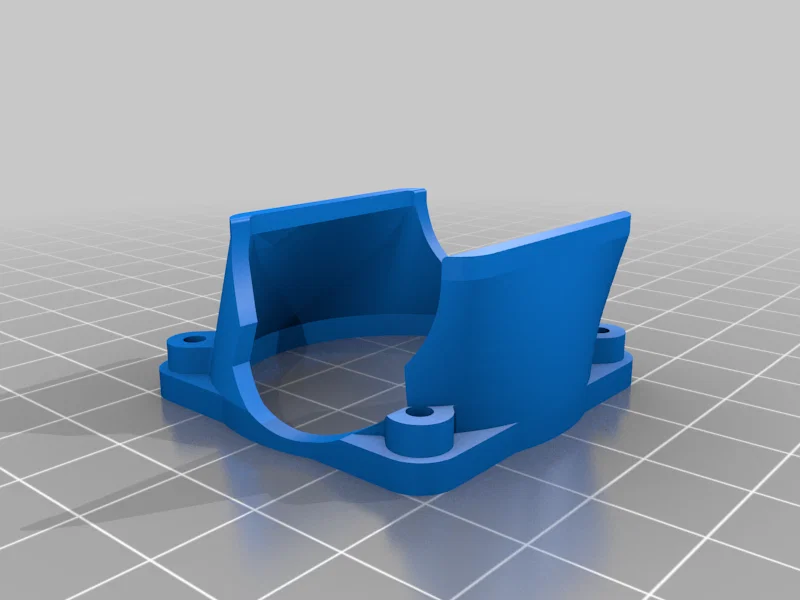

Mình cũng làm thêm một miếng dẫn gió nhỏ cho quạt hotend 40mm bên trong.

Nó giúp tăng hiệu quả làm mát hotend bằng cách ép luồng gió đi xuyên qua heatsink.

Print Settings

Printer:

Anycubic i3 Mega-S

Rafts:

No

Supports:

No

Resolution:

200

Infill:

15

Filament:

DasFilament PLA

Black

Category: 3D Printer Parts
