Gridfinity x SMD Magazine – Khay cassette SMD gọn gàng, dễ lấy

Chán cảnh cả đống bịch 0603 với SOD123 nằm lộn xộn, không có trật tự? Muốn tăng tốc lắp ráp bằng cách sắp xếp lại linh kiện cho gọn gàng, dễ lấy? Vậy thì đúng chỗ rồi! :)

Giới thiệu

Mẫu này là bản cải tiến và được làm lại khá nhiều từ “SMD Component Magazines” của Robin Reiter: https://hackaday.io/project/168275-smd-component-magazines.

Rồi nói thiệt luôn, nó là gì? Tác giả thiết kế gốc mà bản này dựa theo có minh hoạ cực rõ trong video YouTube của ổng:

Hướng dẫn

In bao nhiêu cassette tuỳ nhu cầu cho các loại linh kiện và loại băng (tape) bạn dùng. Chọn các kiểu rail bạn muốn, không cần in hết tất cả.

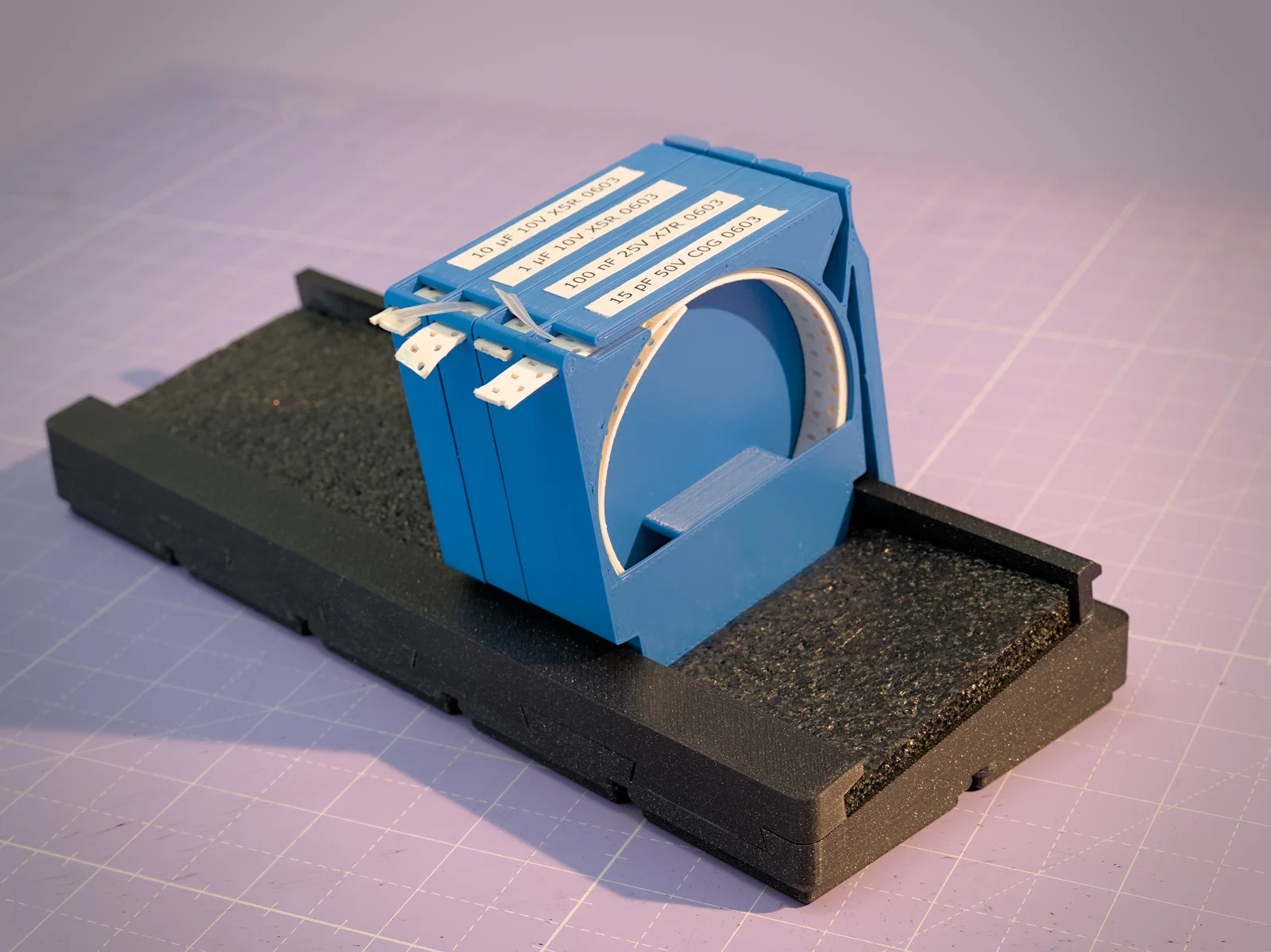

SMD Cassette

Bạn được kỳ vọng sẽ dùng file Fusion 360 dạng tham số (parametric) và chỉnh các tham số tape_width và tape_thickness cho khớp với băng linh kiện của bạn. Giá trị tolerance có thể chỉnh theo đặc tính máy in của bạn nếu băng vào bị lỏng quá hoặc chặt quá.

Nếu bạn không dùng được Fusion 360, bạn có thể dùng file STEP đi kèm để chỉnh sửa. Nhưng nó không phải dạng parameterised và được export cho băng 8 mm dày 1.1 mm, và dành cho máy in giữ được tolerance 0.2 mm. Cassette này vừa với đa số băng linh kiện thụ động 0603.

Có cung cấp một file STL làm ví dụ với đúng các tham số như trên. Sẽ không cung cấp thêm STL nào khác cho các kích thước băng khác.

Thiết lập khuyến nghị:

• Vật liệu: PLA
• Mặt bàn in: Smooth PEI
• Perimeters: 2
• Infill: Không quan trọng
• Layers: Mẫu được thiết kế cho 0.2 mm.
• Hướng in: Rõ ràng, xem hình.

Note: Dù các cassette này đã được làm lại nhiều so với bản gốc, chúng vẫn tương thích với rail bản gốc, và các rail kèm theo ở đây cũng tương thích với cassette bản gốc.

Gridfinity Rail V2

File Fusion 360 là dạng tham số (parameterised), bạn nên chỉnh dovetail_clearance và foam_thickness theo nhu cầu. Các tham số khác có thể làm hư model và không nên chỉnh trừ khi bạn tự tin có thể sửa những phần bị vỡ/hỏng.

File STEP và STL được cung cấp với foam_thickness là 6 mm và dovetail_clearance là 0.04 mm. Kích thước bàn in tối thiểu là 210 mm x 85 mm. Bạn sẽ cần mút xốp (foam) 6 mm hoặc dày hơn chút, cắt thành tấm 59x206 mm nếu bạn in trực tiếp từ STEP/STL.

Lưu ý phần dovetail được thiết kế kiểu “press fit”, tức là phải hơi mạnh tay mới đút vô, và khi vô rồi thì đứng yên không lắc. Trên máy MK3 của mình, 0.04 mm là giá trị đúng cho _dovetail_clearance_ nhưng nhiều khả năng bạn sẽ cần chỉnh lại.

Thiết lập khuyến nghị:

• Vật liệu: PLA
• Mặt bàn in: Smooth PEI
• Perimeters: 2
• Infill: 15% Rectilinear.
• Layers: 0.1 mm vì có dovetail.
• Hướng in: Quan trọng, xem hình.

V2 cải tiến so với V1 bằng cách bỏ nhu cầu dùng support. Thay vào đó model được in thành ba phần rồi press fit (và/hoặc dán keo) lại với nhau bằng các khớp dovetail. Mình cũng bỏ nam châm vì thấy ít dùng phổ biến và nó làm tăng thời gian in.

Gridfinity Rail V1

Mình khuyên bạn dùng V2 vì ít phải dọn dẹp hơn và ra thành phẩm đẹp hơn do bề mặt trên không bị “stair stepping”. Tuy nhiên bạn có thể in bản này nếu bạn không làm cho dovetail hoạt động ổn, hoặc bạn muốn dùng nam châm.

Các file STL được cung cấp cho foam_thickness 6 mm. Kích thước bàn in tối thiểu là 210 mm x 85 mm. Bạn sẽ cần mút xốp (foam) 6 mm hoặc dày hơn chút, cắt thành tấm 59x206 mm nếu bạn in trực tiếp từ STEP/STL. Ngoài ra còn có chỗ cho tối đa 40 (nhưng chắc bạn không cần nhiều vậy) nam châm neodymium tròn 6x2 mm trong rail, kiểu thường gặp ở các module gridfinity.

Thiết lập khuyến nghị:

• Vật liệu: PLA
• Mặt bàn in: Smooth PEI
• Support: Có, Organic
• Perimeters: 2
• Infill: 10% Rectilinear.
• Layers: 0.1 mm để giảm stair stepping trên các bề mặt dốc.
• Hướng in: Nằm phẳng, đúng như hướng model

Standalone Rail

So với bản Gridfinity, rail này có các khoang rỗng bên trong để nhét ballast, nên dùng trên bàn làm việc rất đã. In theo chiều đứng như hình, rồi chèn một lệnh “Pause Print (M601)” trước khi phần trên bị bịt kín và đổ ballast bạn thích vào. Mình khuyên dùng cát mịn.

Ba gân ở phía trên (khoanh tròn trong hình bên dưới) là support tích hợp sẵn (build-in supports) và nên cắt bỏ sau khi in xong.

File Fusion 360 là dạng tham số, bạn có thể đổi rail_angle, rail_length, và foam_thickness theo ý bạn.

File STL đi kèm dài 200 mm và cần một tấm foam kích thước 59x197 mm và dày hơn 6 mm một chút. Mình khuyên bạn mua thêm vài miếng chân cao su nhỏ dán ở mặt dưới để nó bám bàn, không bị trượt.

Thiết lập khuyến nghị:

• Vật liệu: PLA
• Mặt bàn in: Smooth PEI
• Brim: Có, vì model cao và mảnh.
• Perimeters: 2
• Infill: 10% Rectilinear.
• Layers: 0.15 - 0.3mm
• Hướng in: Dựng đứng thẳng.
