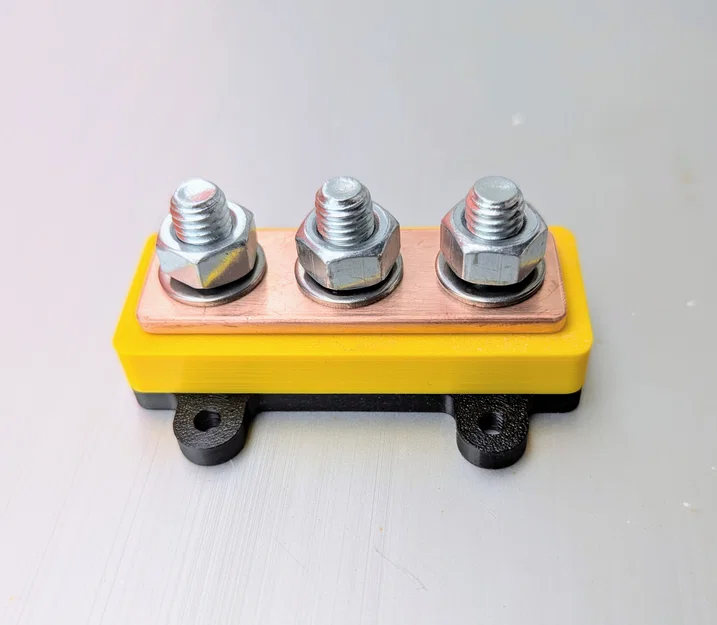

Triple DC Busbar (Busbar DC 3 nhánh)
Mẫu Triple DC Busbar dùng thanh đồng dẹt 20mm x 3mm để gộp nguồn DC (ví dụ 2 tấm solar), dòng dự kiến dưới 30A. Khuyến nghị in bằng vật liệu chịu nhiệt như PETG. Khoảng cách điểm nối 20mm.
Mô tả
Busbar loại tốt ngoài thị trường thường khá mắc, mà nhiều loại thì chất lượng tệ hoặc thậm chí không an toàn. Mình làm cái này từ thanh đồng dẹt rộng 20mm, dày 3mm, nhưng nếu cần thì bạn có thể làm dày hơn.
Cái của mình dùng để gộp 2 tấm solar panel và sẽ không bao giờ vượt quá 30A. Nên in bằng vật liệu chịu nhiệt. Cái của mình in bằng PETG. Khoảng cách giữa các điểm nối là 20mm.

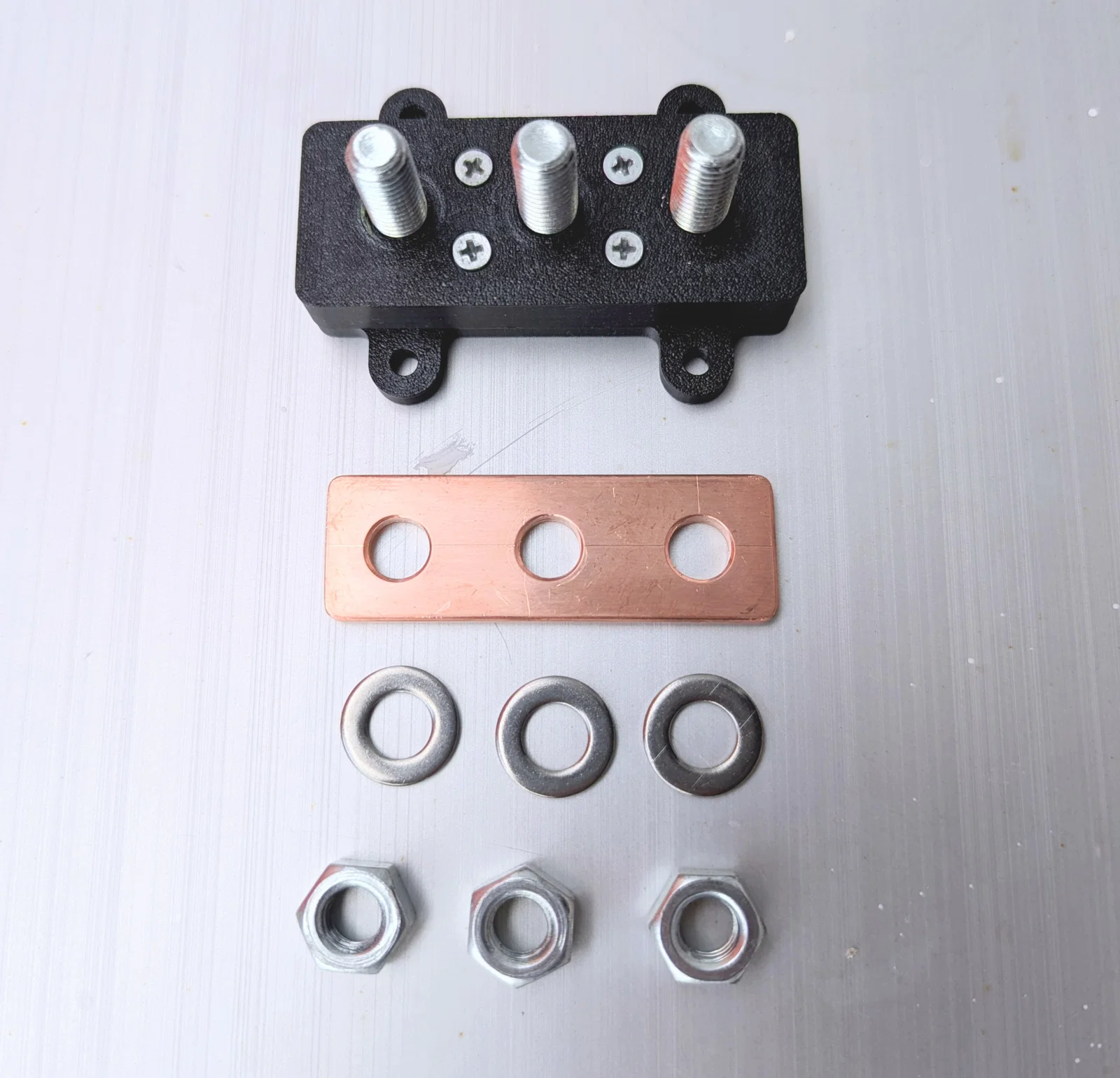

Materials:
M8x20mm hex bolts (x3)
M8 nuts (x3)
M3x10 bolts (x4)
M3 nuts (x4)
20x60x3mm copper flat bar
