Bàn xoay (Printed rotational stage) in 3D độ chính xác ~10 micron

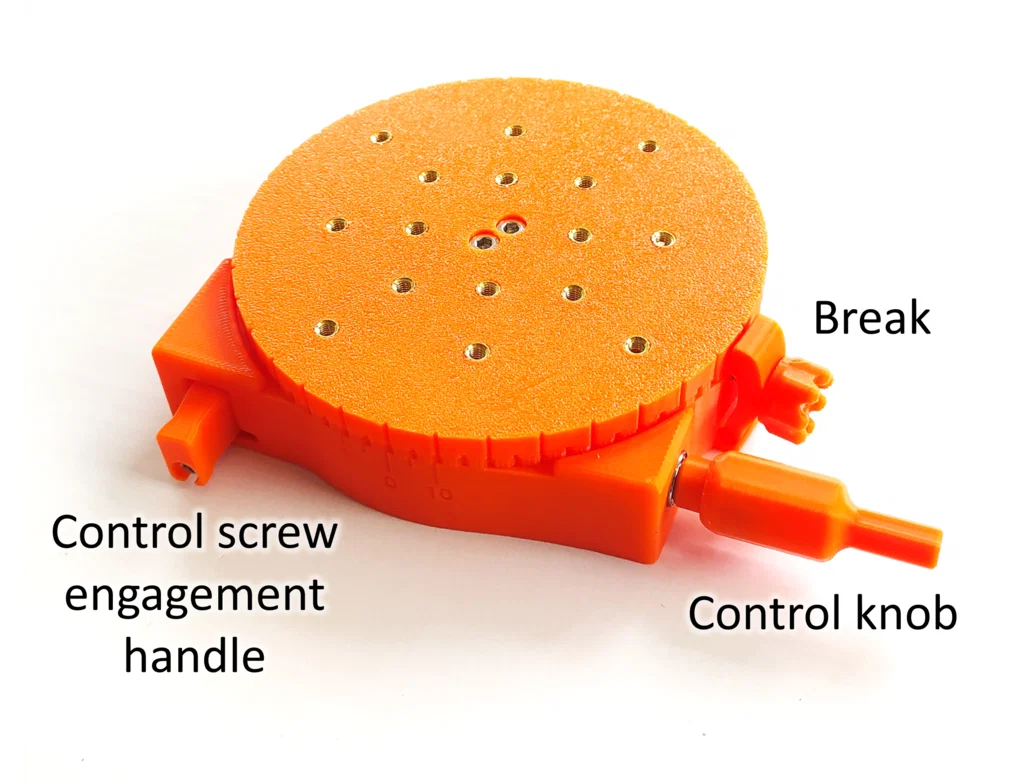

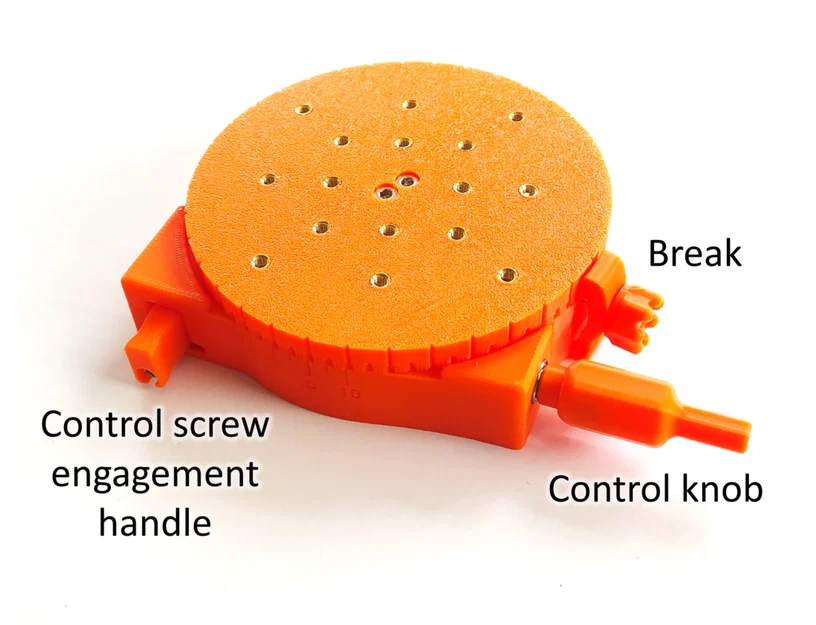

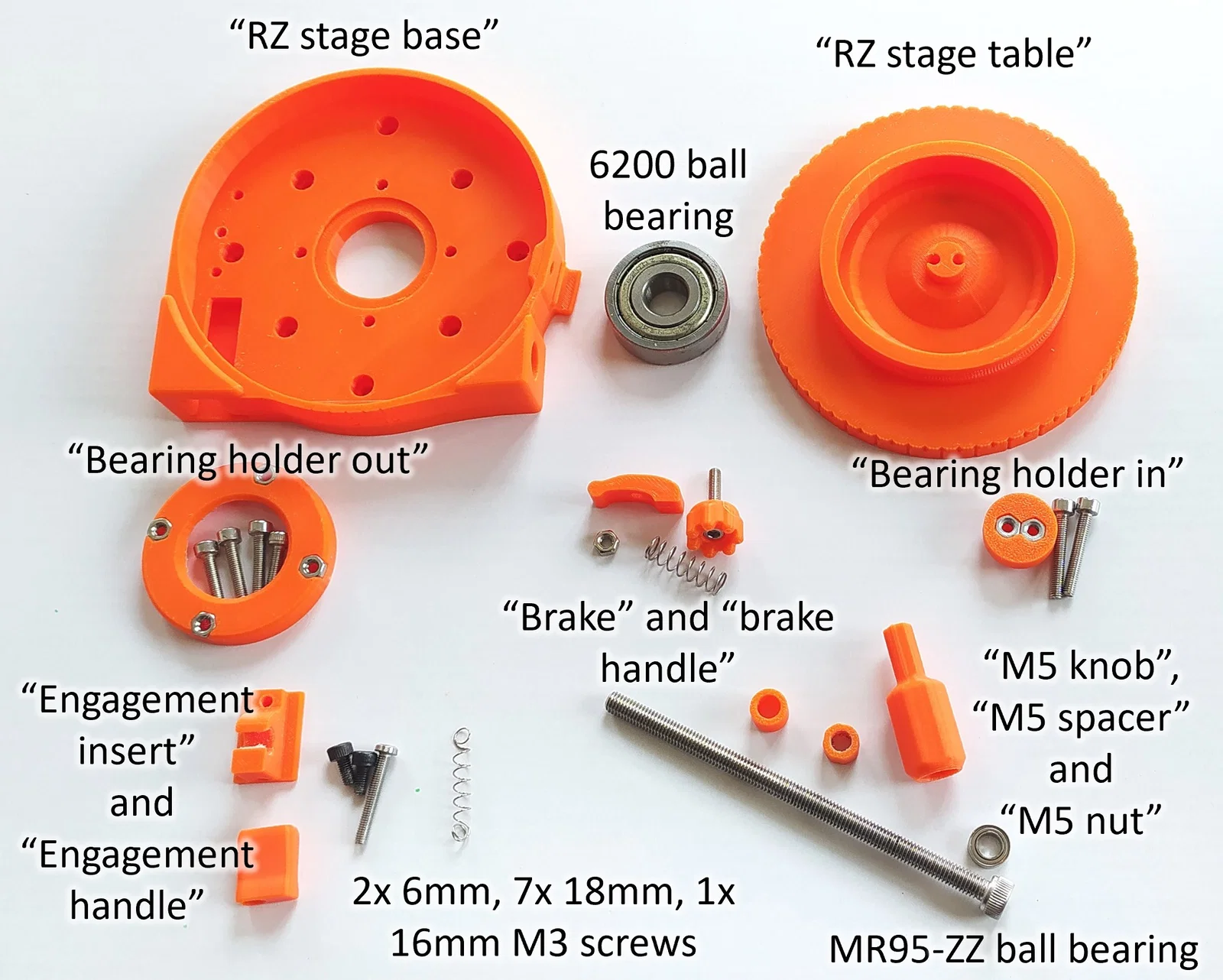

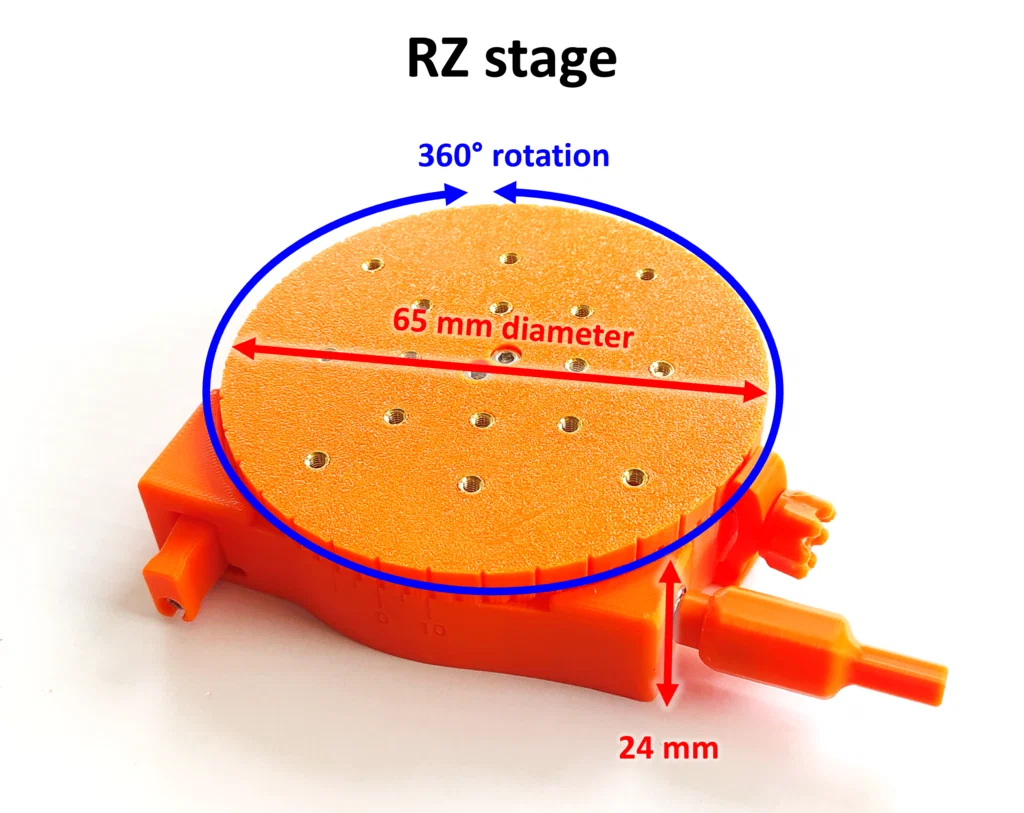

Thiết kế này là một printed rotational stage có thể đạt độ chính xác định vị cỡ khoảng 10 micron. Ngoài các phần in 3D, nó dùng ball bearing 6200 và MR95-zz, 2 lò xo, cùng bu-lông M3 kèm ê-cu và hot melt inserts. Toàn bộ quy trình chế tạo được mô tả trong bài instructable này: https://www.instructables.com/Build-a-3D-Printed-Rotational-Platform/

Mình có một video demo nhanh ở đây: https://youtu.be/pMDN6k8GMak

Mình cũng thiết kế nhiều linear stage và một micromanipulator tương thích với mẫu này; tất cả file và hướng dẫn lắp ráp có sẵn tại đây:

Linear stages: https://www.instructables.com/Build-a-3D-Printed-Linear-Stage/ https://makerworld.com/en/models/485262 https://makerworld.com/en/models/485267 https://makerworld.com/en/models/485272

Micromanipulator: https://www.instructables.com/Build-a-3D-Printed-Micro-manipulator/ https://makerworld.com/en/models/478650#profileId-389899

(đó là các link makerworld vì phần điểm giúp mình có vật tư tiêu hao để in, nhưng nếu bạn thích thì vẫn có thể tìm các link tải file in trên profile của mình...)

Category: Tools
