Bàn xoay goniometric in 3D (Printed goniometric stage)

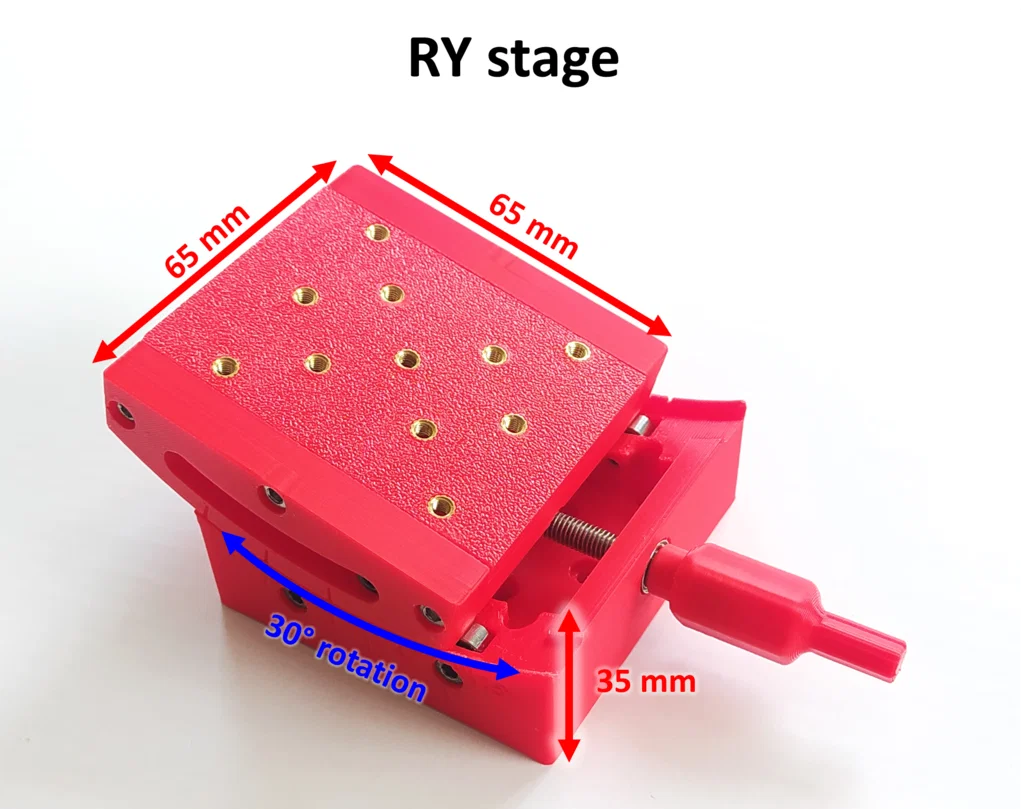

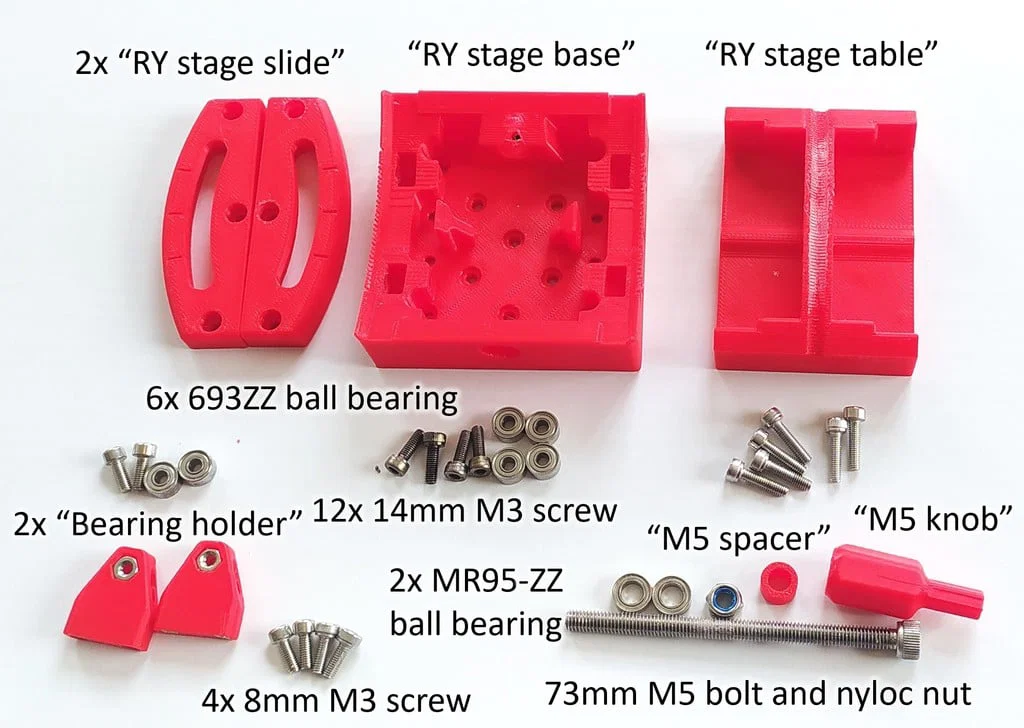

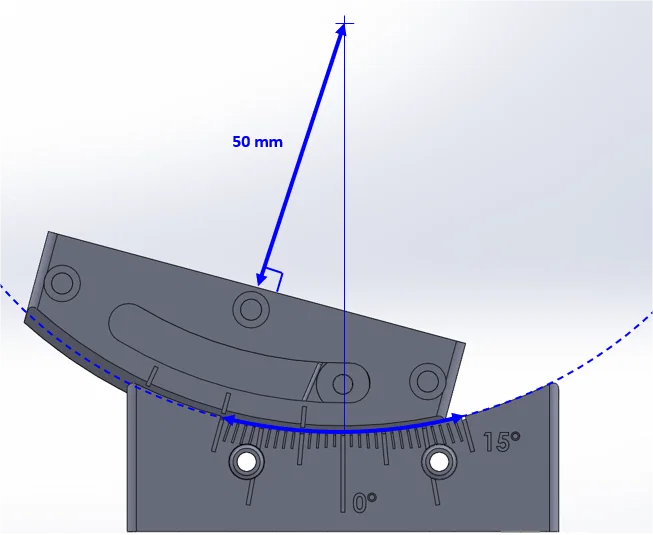

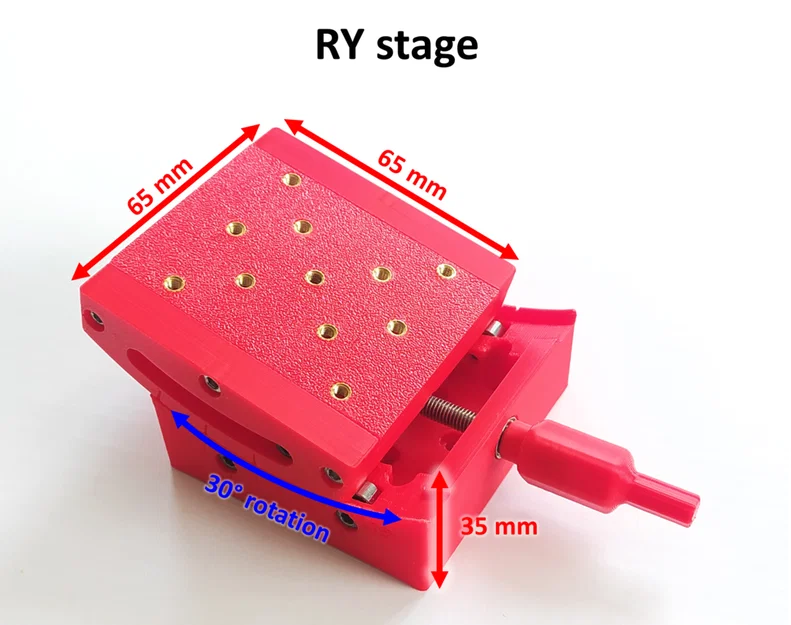

Thiết kế này là một out-of-plane rotational stage dạng in (tức goniometric stage), cho độ chính xác định vị cỡ khoảng 10 micron. Ngoài các chi tiết in 3D, nó còn dùng 8 vòng bi 693ZZ và 2 vòng bi MR95-zz, 1 con ốc M5 và nhiều ốc M3 kèm đai ốc, cùng hot melt inserts. Toàn bộ quy trình chế tạo được mô tả trong bài instructable tại đây: https://www.instructables.com/Build-a-3D-Printed-Goniometric-Stage-tilt-Correcti/

Mình có video demo nhanh ở đây: https://youtu.be/pMDN6k8GMak

Mình cũng thiết kế thêm nhiều linear stage và một micromanipulator tương thích với mẫu này; tất cả file và hướng dẫn lắp ráp có tại đây:

Linear stages: https://www.instructables.com/Build-a-3D-Printed-Linear-Stage/ https://makerworld.com/en/models/485262 https://makerworld.com/en/models/485267 https://makerworld.com/en/models/485267 https://makerworld.com/en/models/485272

Rotational stages (in plane): https://www.instructables.com/Build-a-3D-Printed-Rotational-Platform/ https://makerworld.com/en/models/496230

Micromanipulator: https://www.instructables.com/Build-a-3D-Printed-Micro-manipulator/ https://makerworld.com/en/models/478650

(Những link makerworld này vì điểm ở đó giúp mình đổi vật tư in ấn, nhưng nếu bạn muốn thì vẫn có thể tìm link file in được trên profile của mình...)
