Adapter Pat Dây Amplifier Porsche 987 (Porsche 987 Amplifier Wiring Bracket Adapter)

Không có gì phải bàn là hệ thống âm thanh zin trên Porsche 987 nghe khá tệ. Nhiều trường hợp thì cái ampli zin chắc giờ cũng “đi” rồi. Ampli của mình thì chưa chết, nhưng tiếng bị thiếu bass rõ rệt nên mình muốn xử lý bằng cách thay ampli và nâng cấp loa cửa.

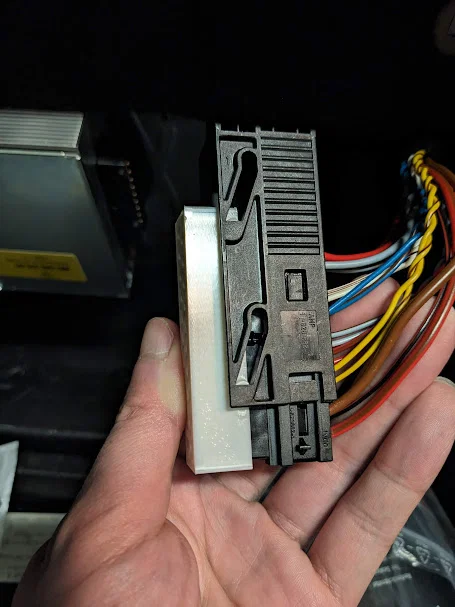

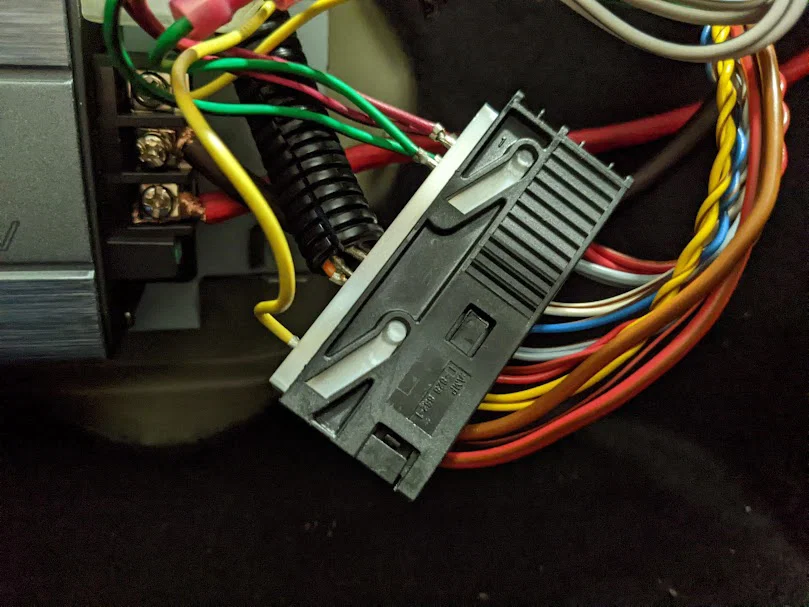

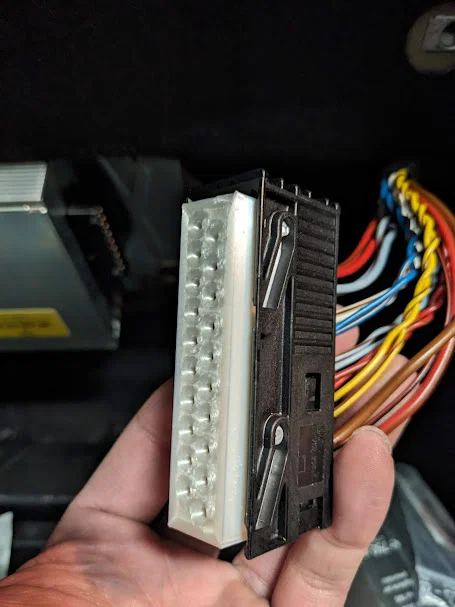

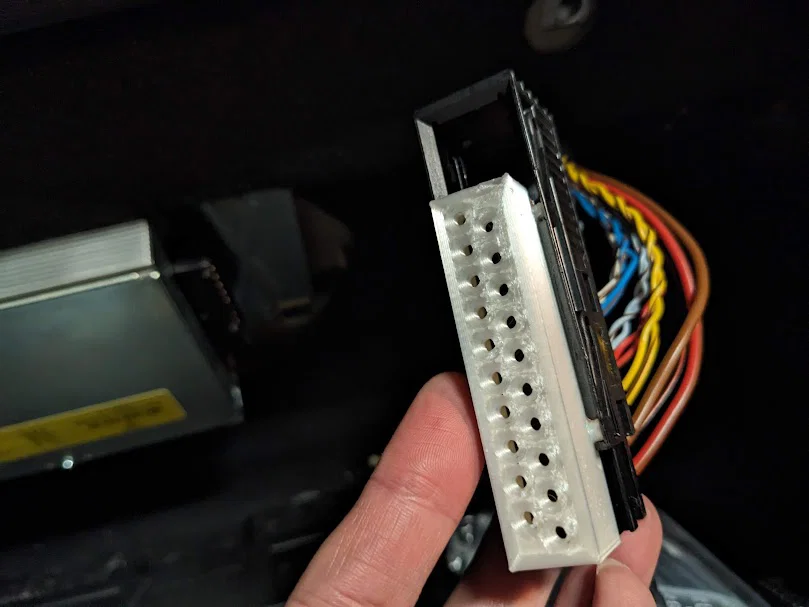

Mình không thích làm những thay đổi lớn trên xe mà không thể trả về nguyên bản. Mình làm cái adapter này để gắn vào cái factory wiring bracket, nhờ vậy khi thay ampli aftermarket thì không phải cắt hay nối (splice) dây zin.

Với bộ lắp của mình, xe là Porsche Cayman 2008 987.1, gói Sound Package Plus (SPP) gồm:

• Hai loa woofer ở cửa
• Hai loa mid ở cửa
• Hai loa tweeter trên taplo
• Một loa centre (giữa) trên taplo
• Hai loa mid phía sau
• ASK amplifier

Theo mình tìm hiểu thì ampli chỉ cấp cho hai woofer dưới ở cửa và loa centre. Mình kiểm tra lại bằng cách rút ampli ra rồi bật đầu (head unit). Tất cả loa khác vẫn chạy dù ampli bị ngắt hoàn toàn; tức là chúng được head unit kéo trực tiếp. Lưu ý: khi thay ampli zin bằng ampli aftermarket thì bạn sẽ mất loa centre (mà thật ra ban đầu nó cũng không quá quan trọng).

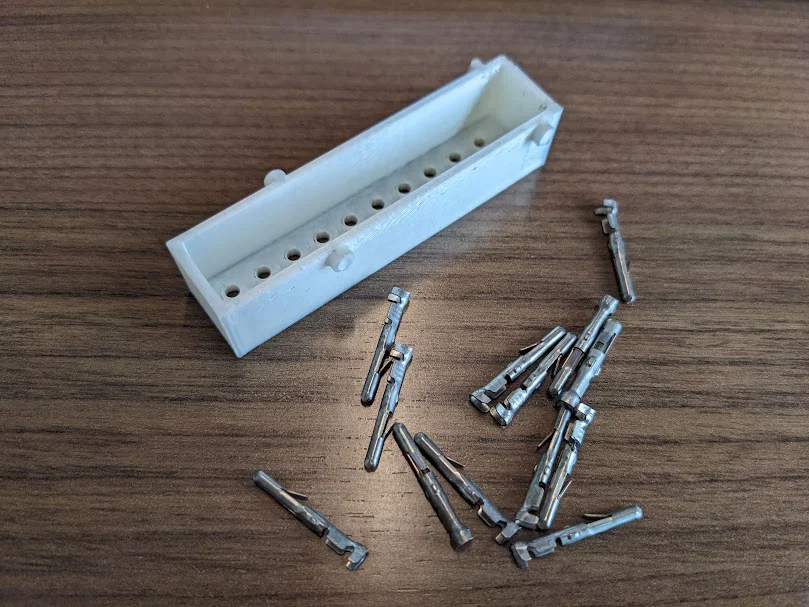

Để dùng adapter này, bạn cũng sẽ cần tám (8) hoặc chín (9) .093" molex male pins:

• 2x Front Right Input (+/-)
• 2x Front Left Input (+/-)
• 2x Front Right Output (+/-)
• 2x Front Left Output (+/-)
• 1x remote wire (cái này có thể không cần nếu ampli mới của bạn tự nhận signal mà không cần remote wire)

Mình có đính kèm một file PDF với sơ đồ pin và màu dây loa cho đúng bộ lắp của mình. Trong quá trình tìm hiểu, mình cũng thấy vài trường hợp layout chân trên ASK amp khác, hoặc màu dây loa khác, hoặc cả hai. Nói chung thì với 987.1 dùng SPP, mình thấy layout và màu khá đồng nhất (tham khảo #1, tham khảo #2), nên có thể là các gói âm thanh khác hoặc 987.2 thì khác?

Cũng có khả năng adapter này sẽ vừa với factory wiring harness của các xe Porsche 986, 987.2, 996 và 997 vì một số chi tiết được dùng chung, dù sơ đồ dây có thể khác. Tìm nhanh trên Google thì thấy vài ampli dùng cùng số lượng pin và vị trí harness pegs giống nhau. Nếu ai in (print) cái này ra mà lắp vừa xe của bạn, mình rất sẵn lòng cập nhật mô tả kèm danh sách model đã được xác nhận.
